CX410W - Telecamera di sorveglianza REOLINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza WiFi per esterni
Marca	Reolink
Modello	CX410W
Dimensioni	Φ67 x 187 mm
Peso	485,7 g
Alimentazione	12 V CC tramite adattatore di rete incluso
Connettività di rete	WiFi 2,4/5 GHz e Ethernet (cavo di rete incluso)
Angolo di visione	Non specificato nel manuale (stima: 100°-130°)
Risoluzione video	Non specificata nel manuale (stima: 2K o 4K)
Visione notturna	Sì, con proiettori LED (spot) e LED infrarossi
Audio bidirezionale	Sì, microfono e altoparlante integrati
Archiviazione locale	Slot per scheda microSD (non inclusa)
Grado di protezione IP	IP (non specificato, adatto a pioggia e neve)
Temperatura di esercizio	-10 °C a 55 °C
Umidità di esercizio	10 % a 90 %
Materiale dell'alloggiamento	Alluminio (custodia metallica)
Montaggio	Supporto a parete con dima e viti incluse
Ripristino	Pulsante Reset (premere per 10 secondi)
Manutenzione e pulizia	Pulire l'obiettivo con un panno morbido
Sicurezza e conformità	FCC, IC, CE; distanza minima 20 cm
Garanzia	2 anni (acquisto presso negozio ufficiale o rivenditore autorizzato)

Domande frequenti - CX410W REOLINK

Come ripristinare la telecamera CX410W alle impostazioni di fabbrica?

Premere il pulsante di ripristino situato sotto il coperchio stagno per circa 10 secondi con una graffetta o un oggetto appuntito. Tutte le impostazioni verranno ripristinate.

Come installare la telecamera all'esterno?

Utilizzare la dima di montaggio per forare, fissare la base con le viti incluse, quindi regolare l'angolo allentando la rotella di regolazione. Fare attenzione a non esporre l'obiettivo alla luce diretta o a una finestra.

Come connettere la telecamera in WiFi?

Durante la configurazione iniziale tramite l'app Reolink, è possibile scegliere il WiFi dopo aver collegato la telecamera tramite cavo Ethernet. Una volta configurata, è possibile rimuovere il cavo.

Cosa fare se la telecamera non si accende?

Controllare prima la presa elettrica e l'adattatore di rete. Provare un'altra presa o un altro adattatore 12V DC. Se il problema persiste, contattare l'assistenza Reolink.

I LED infrarossi non funzionano, cosa fare?

Assicurarsi che la modalità Giorno/Notte sia attivata nell'app e che i LED infrarossi siano configurati in automatico. Aggiornare il firmware o ripristinare la telecamera.

Come aggiornare il firmware della CX410W?

Scaricare l'ultimo firmware dal sito Reolink, quindi tramite l'app o il client, andare nelle impostazioni del dispositivo e selezionare 'Aggiornamento firmware'. Assicurarsi che il file sia corretto.

Qual è la temperatura di esercizio della telecamera?

La telecamera funziona da -10°C a 55°C. Produce calore durante il funzionamento, il che permette di sopportare il freddo estremo.

La telecamera è impermeabile?

Sì, possiede un grado di protezione IP (non specificato) e può resistere a pioggia e neve, ma non deve essere immersa.

Come pulire l'obiettivo della telecamera?

Utilizzare un panno morbido e asciutto per pulire delicatamente l'obiettivo. Evitare prodotti chimici o abrasivi.

Qual è la durata della garanzia?

La garanzia è di 2 anni, valida solo per acquisti effettuati nel negozio ufficiale Reolink o presso un rivenditore autorizzato.

MANUALE UTENTE CX410W REOLINK

Se avete bisogno di assistenza tecnica, visitate il nostro sito ufficiale di Centro Assistenza e contattate il team di supporto prima di restituire i prodotti, https://support.reolink.com.

Soporte técnico

Contenuto della Confezione 44

Introduzione Telecamera 45

Schema di Collegamento 46

Configurare la Telecamera 47

Installare la Telecamera 48

Risoluzione Problemi 51

Specifiche 52

Notifica di Conformità 53

Contenuto della Confezione

Telecamera Antenna Adattatore di

Cavo di Rete 1 m Maschoggi di Alimentazione 4,5 m

Confezione di Viti

Cartello di Sorveglianza

Alimentazione

Montaggio

Guida Rapida

NOTA: la telecamera e gli accessori variano in base ai diversi modelli di telecamera acquistati.

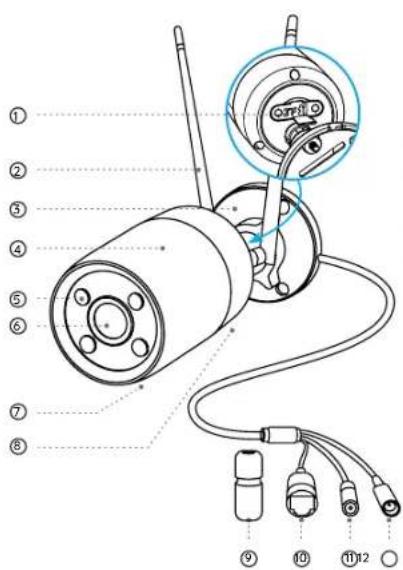

Introduzione alla Telecamera

① Slot Scheda MicroSD *Allentare le viti con un cacciavite (non incluso) per accedere allo slot della scheda microSD.

② Antenna

③ Supporto

④ Custodia in Alluminio

⑤ Faretto

⑥ Lente

⑦ Microfono Incorporato

⑧ Altoparlante

⑨ Coperchio Impermeabile

⑩ Porta di Rete

⑪ Pulsante di Reset

* Premere per circa 10 secondi per ripristinare il dispositivo alle impostazioni di fabbrica.

⑫ Porta di Alimentazione

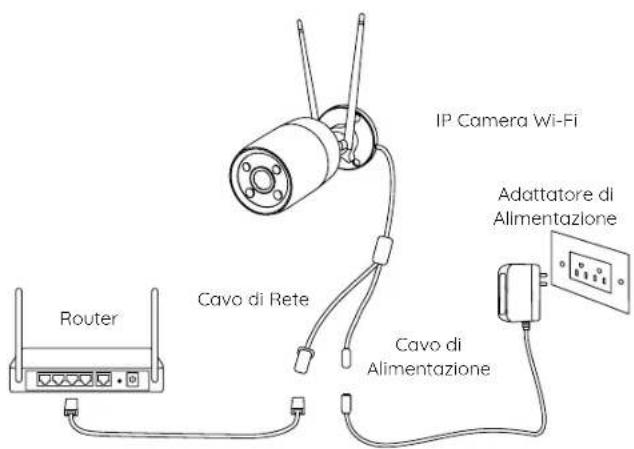

Schema di Collegamento

Prima della configurazione iniziale, seguire i passaggi seguenti per collegare la telecamera.

1. Collega la telecamera a una porta LAN del router con un cavo Ethernet.
2. Accendere la telecamera con un adattatore di alimentazione.

IP Camera Wi-Fi Cavo di Rete Adattatore di Alimentazione Cavo di Alimentazione Router

Configurare la Telecamera

Scarica e avvia l'app Reolink o il software client e segui le istruzioni visualizzate sullo schermo per completare la configurazione iniziale.

NOTA: ora puoi utilizzare il WiFi invece del cavo Ethernet per la connessione di rete.

- Su Smartphone

Scansiona per scaricare l'app Reolink.

• Su PC

Percorso di download del client Reolink: vai su https://reolink.com > Supporto > App e client.

NOTA: se si collega la fotocamera a un NVR Reollink PoE, configurare la telecamera tramite l'interfaccia NVR.

Suggerimenti per l'Installazione

• Non rivolgere la fotocamera verso alcuna fonte di luce.
- Non puntare la fotocamera verso una finestra di vetro. Oppure la qualità dell'immagine potrebbe essere scadente a causa del riflesso della finestra causato dai LED a infrarossi, dalle luci ambientali o dalle luci di stato.
- Non posizionare la fotocamera in un'area ombreggiata e puntarla verso un'area ben illuminata. Oppure potrebbe risultare in una scarsa qualità dell'immagine. Per garantire la migliore qualità dell'immagine, le condizioni di illuminazione sia della fotocamera che dell'oggetto catturato devono essere le stesse.
- Per garantire una migliore qualità dell'immagine, si consiglia di pulire di tanto in tanto l'obiettivo con un panno morbido.
- Assicurarsi che le porte di alimentazione non siano direttamente esposte all'acqua o all'umidità e non siano bloccate da sporco o altri elementi.
- Grazie alla classificazione di impermeabilità IP, la fotocamera può funzionare correttamente in condizioni quali pioggia e neve. Tuttavia, ciò non significa che la fotocamera possa funzionare sott'acqua.
- Non installare la telecamera in luoghi in cui pioggia e neve possono colpire direttamente l'obiettivo.
- La fotocamera può funzionare in condizioni di freddo estremo fino a -10°C. Perché quando è accesa, la fotocamera produce calore. È possibile accendere la telecamera in ambienti chiusi per alcuni minuti prima di installarla all'aperto.

Installare la Telecamera

1

Praticare i fori secondo la dima dei fori di montaggio.

NOTA: se necessario, utilizzare i tasselli per cartongesso inclusi nella confezione.

Installare la base di montaggio con le viti di montaggio incluse nella confezione.

NOTA: Far passare il cavo attraverso l'apposita tacca sulla base di montaggio.

Per ottenere il miglior campo visivo, allentare la manopola di regolazione sul supporto di sicurezza e ruotare la telecamera.

Stringere la manopola di regolazione per bloccare la telecamera.

Risoluzione Problemi

La Telecamera non si Accende

Se ti accorgi che la fotocamera non si accende, prova le seguenti soluzioni:

• Controllare se la presa funziona correttamente o meno. Prova a collegare la telecamera a una presa diversa e verifica se funziona.
• Controllare se l'adattatore CC funziona o meno. Se disponi di un altro adattatore di alimentazione da 12 V CC funzionante, utilizza un altro adattatore di alimentazione e verifica se funziona.
  Se queste soluzioni non funzionano, contattare il supporto Reolink https://support.reolink.com/.

I LED a Infrarossi Non Funzionano

Se i LED a infrarossi della tua telecamera smettono di funzionare, prova le seguenti soluzioni:

• Abilita le luci a infrarossi nella pagina Impostazioni dispositivo tramite l'app/client Reolink.
• Controlla se la modalità Giorno/Notte è abilitata e imposta le luci a infrarossi automatiche di notte sulla pagina Visualizzazione dal vivo tramite l'app/client Reolink.
• Aggiorna il firmware della tua fotocamera alla versione più recente.
• Ripristinare la telecamera alle impostazioni di fabbrica e verificare nuovamente le impostazioni della luce a infrarossi.

Se queste soluzioni non funzionano, contattare il supporto Reolink https://support.reolink.com/.

Impossibile Aggiornare il Firmware

Impossibile Aggiornare il Firmware

Se non si riesce ad aggiornare il firmware della fotocamera, provare le seguenti soluzioni:

• Controllare il firmware corrente della fotocamera e vedere se è quello più recente.
• Assicurarsi di scaricare il firmware corretto dal Download Center.
• Assicurati che il tuo PC funzioni su una rete stabile.

Se questi non funzionano, contatta il supporto Reolink https://support.reolink.com/.

Specifiche

Generale

Temperatura Operativa:

Da -10°C a 55°C (da 14°F a 131°F)

Umidità Operativa: 10%-90%

Dimensioni: 67 × 187 mm

Peso: 485,7 g

Per ulteriori specifiche, visitare https://reolink.com/.

Notifica di Conformità

Dichiarazioni di Conformità FCC

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

Nota: questa apparecchiatura è stata testata ed è risultata conforme ai limiti dei dispositivi digitali di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia in radiofrequenza e, se non installata e utilizzata in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo l'apparecchiatura, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra l'apparecchiatura e il ricevitore.
- Collegare l'apparecchiatura ad una presa su un circuito diverso da quello a cui è collegato il ricevitore.

- Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Attenzione: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura.

Dichiarazione FCC sull'Esposizione alle Radiazioni

Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni FCC stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata con una distanza minima di 20 cm tra il radiatore e il corpo.

Dichiarazioni di Conformità ISED

Questo dispositivo contiene trasmettitori/ricevitori esenti da licenza conformi agli RSS esenti da licenza del Canada per l'innovazione, la scienza e lo sviluppo economico. Il funzionamento è soggetto alle seguenti due condizioni:

Dichiarazione ISED sull'Esposizione alle Radiazioni

Dichiarazione di Conformità CE

Reolink dichiara che questo dispositivo è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva 2014/53/UE e della Direttiva 2014/30/UE.

Frequenza Operativa Wi-Fi

FREQUENZA OPERATIVA:

2.4 GHz EIRP < 20dBm

5 GHz EIRP < 23dBm

5.8GHz EIRP < 14dBm

Le funzioni dei Sistemi di Accesso Wireless incluse le reti radio locali (WAS/RLAN) nella banda 5150-5350 MHz per questo dispositivo sono limitate all'uso in ambienti interni in tutti i paesi nione Europea (BE/BG/CZ/DK/DE/EE/ IE/EL/ES/FR/HR/ IT/CY/ /LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/ LI/ O UNITO(NI)

Smaltimento Corretto di Questo Prodotto

Questo marchio indica che questo prodotto non deve essere smaltito con gli altri rifiuti domestici. in tutta l'UE. Per prevenire possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il tuo dispositivo usato, utilizza i sistemi di restituzione e ritiro o contatta il rivenditore dove è stato acquistato il prodotto. Possono portare questo prodotto per un riciclaggio sicuro per l'ambiente.

Garanzia Limitata

Questo prodotto viene fornito con una garanzia limitata di 2 anni valida solo se acquistato dal negozio ufficiale Reolink o da un rivenditore autorizzato Reolink.

L'utilizzo del prodotto è soggetto all'accettazione dei Termini di servizio e dell'Informativa sulla privacy su reolink.com. Tenere fuori dalla portata dei bambini.
