MANUAL DE USUARIO E1 Outdoor CX REOLINK

Si necesita ayuda, comuníquese con Reolink antes de devolver su producto. La mayoría de los preguntas se pueden responder a través de nuestro centro de soporte en línea en https://support.reolink.com

REOLINK INNOVATION LIMITED

FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN STREET MONG KOK KL HONG KONG

Volumen de suministro 66

Introducción a la cámara 67

Configurar la cámara 68

Instalar la cámara 71

Resolución de problemas....73

Especificaciones 74

Notificación de cumplimiento 75

Volumen de suministro

Cámara

Soporte de la cámara

Adaptador de corriente

Aguja de restablecimiento

Cable alargador de alimentación de 4,5 m

Cable de red de 1 m

Plantilla de orificios de montaje

Pegatina de vigilancia

Paquete de tornillos

Guía de inicio rápido

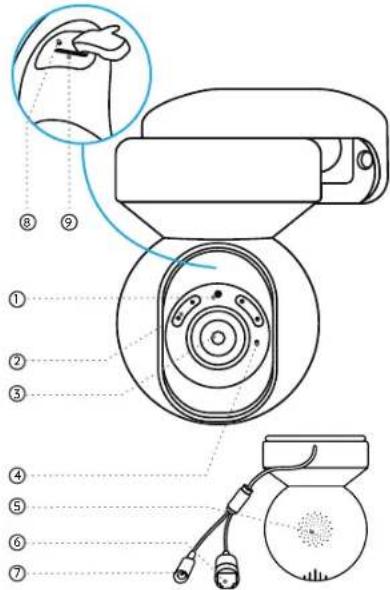

Introducción a la cámara

④ Micrófono incorporado

⑤ Altavoz

⑥ Cable de red

⑦ Cable de alimentación

© Botón de restablecimiento

* Pulse durante más de cinco segundos para restablecer los ajustes predeterminados del dispositivo.

⑨ Ranura para tarjetas microSD

* Gire el objetivo para encontrar el botón de restablecimiento y la ranura para tarjetas SD.

EspañolEspañol67 68

Configurar la cámara

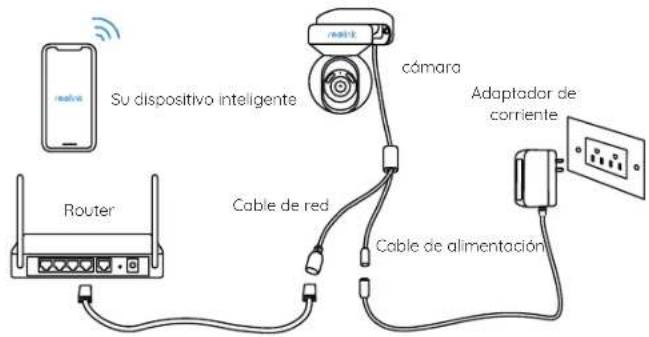

Configuración por cable

Se recomienda que la configuración inicial se realice con el cable Ethernet. Puede seguir los siguientes pasos para configurar su cámara.

Paso 1

Conecte la cámara a un puerto LAN de su router con un cable Ethernet.

Paso 2

Utilice el adaptador de corriente suministrado para encender la cámara.

Su dispositivo inteligente Router Cable de red cámara Adaptador de corriente Cable de alimentación

Paso 3 Descargue e inicie el software Reolink App o Client, y siga las instrucciones en pantalla para finalizar la configuración inicial.

- En el Smartphone

Escanee para descargar la aplicación Reolink.

Configuración inalámbrica

Si configura la cámara sin el cable Ethernet, puede seguir los pasos que se indican a continuación.

NOTA: Por favor, active la configuración Bluetooth de su teléfono antes de conectar la cámara.

Paso 1 Utilice el adaptador de corriente suministrado para encender la cámara.

Paso 2 Inicie la aplicación Reolink, pulse el botón “ + ” en la esquina superior derecha para añadir la cámara. Escanee el código QR en el dispositivo y siga las instrucciones en pantalla para finalizar la configuración inicial.

NOTA: Si accede a la cámara a través del cliente Reolink, puede hacer clic en el Icono Añadir dispositivo y elegir la opción UID para introducir el UID de su cámara. El UID se encuentra en el cuerpo de la cámara (justo debajo del código QR).

Instalar la cámara

Montar la cámara en la pared

Para su uso en exteriores, la cámara debe instalarse boca abajo para obtener una mejor impermeabilidad.

Tire del botón del soporte de seguridad y desenrosque el soporte para separar las dos partes.

Atornille el soporte a la parte inferior de la cámara.

EspañolEspañol71 72

Taladre los orificios de acuerdo con la plantilla de montaje y atornille el soporte de seguridad a la pared.

Elija una dirección adecuada de la cámara y, a continuación, alinee el soporte con la montura de seguridad y bloquee la cámara en su sitio girando en sentido contrario a las agujas del reloj.

NOTA: Utilice los tacos para paneles de yeso incluidos en el paquete si es necesario.

Montar la cámara en el techo

Tire del botón del soporte de seguridad y desenrosque el soporte de techo del soporte.

Instale el soporte en el techo. Alinee la cámara con el soporte y gire la unidad de la cámara en el sentido de las agujas del reloj para bloquearla en su posición.

Resolución de problemas

La cámara no se enciende

Si su cámara no se enciende, pruebe las siguientes soluciones:

- Enchufe la cámara a diferentes tomas de corriente para ver si se enciende el LED de estado.

EspañolEspañol73 74

- Utilice otro adaptador de corriente de 12 V para encender la cámara.

Si no funcionan, póngase en contacto con el servicio de soporte de Reolink.

La conexión WiFi falló durante el proceso de configuración inicial

Si la cámara no pudo conectarse al WiFi, pruebe las siguientes soluciones:

- Por favor, asegúrese de haber introducido la contraseña WiFi correcta.

- Coloque la cámara cerca del router para garantizar una señal WiFi potente. - Cambie el método de cifrado de la red WiFi a WPA2-PSK/WPA-PSK (cifrado más seguro) en la interfaz de su router.

- Cambie el SSID o la contraseña de su WIFI y asegúrese de que el SSID está dentro de los 31 caracteres y la contraseña dentro de los 64 caracteres.

- Establezca su contraseña utilizando únicamente los caracteres del teclado.

Si no funcionan, póngase en contacto con el servicio de soporte de Reolink.

Especificaciones

Dimensiones: Φ90x 120mm

Peso: 446g

Frecuencia de funcionamiento: 2,4/5GHz doble banda

Temperatura de funcionamiento: -10°C a 55°C (14°F a 131°F)

Notificación de cumplimiento

Declaración de conformidad CE

Reolink declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva 2014/53/UE y la Directiva 2014/30/UE.

Declaraciones de conformidad con la FCC

Este dispositivo cumple con la Parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

NOTA: Este equipo ha sido probado y se ha determinado que cumple los límites establecidos para un dispositivo digital de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe ninguna garantía de que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de

EspañolEspañol75 76

radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas:

• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.
• Consulte al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Cuidado: Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.

Declaración de exposición a la radiación de la FCC

Este equipo cumple los límites de exposición a la radiación establecidos por la FCC para un entorno no controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 20 cm entre el radiador y su cuerpo.

Declaraciones de conformidad ISED

Este dispositivo contiene transmisor(es)/receptor(es) exento(s) de licencia que cumple(n) con los RSS exentos de licencia de Innovación, Ciencia y Desarrollo Económico de Canadá. Su funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no debe causar interferencias.

(2) Este dispositivo debe aceptar cualquier interferencia, incluidas las interferencias que puedan causar un funcionamiento no deseado del dispositivo.

Este equipo cumple los límites de exposición a la radiación IC RSS-102 establecidos para un entorno no controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 20 cm entre el radiador y su cuerpo.

NOTA: El funcionamiento de 5150-5250 MHz está restringido al uso en interiores sólo en Canadá.

EspañolEspañol77 7878

Eliminación correcta de este producto

Esta marca indica que este producto no debe desecharse con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana derivados de la eliminación incontrolada de residuos, recíclelo de forma responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el establecimiento donde adquirió el producto. Ellos pueden llevarse este producto para reciclarlo de forma segura para el medio ambiente.

Garantía limitada

Este producto tiene una garantía limitada de 2 años que sólo es válida si se adquiere en la tienda oficial de Reolink o en un distribuidor autorizado de Reolink. Más información: https://reolink.com/warranty-and-return/.

Términos y privacidad

El uso del producto está sujeto a su aceptación de los términos y condiciones del servicio y de la política de privacidad de reolink.com. Manténgalo fuera del alcance de los niños.

Frecuencia de funcionamiento WiFi

FRECUENCIA DE FUNCIONAMIENTO:

(la potencia máxima transmitida)

2.4 GHz EIRP < 20dBm

5 GHz EIRP <23dBm

5.8 GHz EIRP <14dBm

Las funciones de los sistemas de acceso inalámbrico, incluidas las redes de área local por radio (WAS/RLAN) dentro de la banda 5150-5350 MHz para este dispositivo están restringidas al uso en

interiores únicamente dentro de todos los países de la Unión Europea (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/UK(NI)

Soporte técnico

Si necesita ayuda técnica, visite nuestro sitio oficial de soporte y póngase en contacto con nuestro equipo de soporte antes de devolver los productos,
