E1 Outdoor CX - Caméra de surveillance REOLINK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Caméra de surveillance extérieure
Résolution vidéo	4MP (2560 x 1440)
Vision nocturne	Infra-rouge jusqu'à 30 mètres
Angle de vue	Panoramique de 87.5°
Connectivité	Wi-Fi (2.4GHz/5GHz)
Stockage	Carte microSD jusqu'à 128 Go, stockage cloud optionnel
Alimentation	Adaptateur secteur (12V/1A)
Résistance aux intempéries	IP66 (étanche)
Fonctionnalités supplémentaires	Détection de mouvement, audio bidirectionnel
Application mobile	Compatible avec Reolink App (iOS et Android)
Installation	Montage mural, facile à installer
Maintenance	Vérification régulière de la lentille et du stockage
Sécurité des données	Chiffrement des données, accès sécurisé
Garantie	2 ans

FOIRE AUX QUESTIONS - E1 Outdoor CX REOLINK

Comment configurer ma caméra REOLINK E1 Outdoor CX pour la première fois ?

Pour configurer votre caméra REOLINK E1 Outdoor CX, téléchargez d'abord l'application REOLINK sur votre smartphone. Connectez votre caméra à une source d'alimentation, puis ouvrez l'application et suivez les instructions à l'écran pour ajouter votre caméra via le Wi-Fi.

Que faire si ma caméra ne se connecte pas au Wi-Fi ?

Assurez-vous que votre mot de passe Wi-Fi est correct et que la caméra est à portée de votre routeur. Redémarrez votre routeur et votre caméra, puis essayez de vous reconnecter. Vérifiez également que votre réseau Wi-Fi utilise les bandes de fréquence compatibles (2,4 GHz).

Comment accéder aux enregistrements vidéo sur ma caméra ?

Vous pouvez accéder aux enregistrements vidéo via l'application REOLINK. Connectez-vous à votre compte, sélectionnez la caméra, et accédez à l'onglet 'Lecture' pour visualiser les enregistrements stockés sur la carte SD ou sur le cloud, si vous avez souscrit à cette option.

Ma caméra ne détecte pas les mouvements malgré les réglages activés. Que faire ?

Vérifiez que la fonction de détection de mouvement est activée dans les paramètres de l'application. Assurez-vous également que la sensibilité de détection est correctement réglée et que la caméra est installée dans un endroit où elle peut détecter les mouvements sans obstacles.

Comment réinitialiser ma caméra REOLINK E1 Outdoor CX ?

Pour réinitialiser votre caméra, appuyez et maintenez le bouton de réinitialisation situé sur le boîtier de la caméra pendant environ 10 secondes jusqu'à ce que le voyant clignote en rouge. Cela rétablira les paramètres d'usine.

Puis-je utiliser ma caméra à l'extérieur sous la pluie ?

Oui, la REOLINK E1 Outdoor CX est conçue pour une utilisation en extérieur et est résistante à l'eau. Assurez-vous que les ports sont bien fermés et protégés contre les intempéries.

Comment mettre à jour le firmware de ma caméra ?

Pour mettre à jour le firmware, ouvrez l'application REOLINK, sélectionnez votre caméra, allez dans les paramètres, puis cherchez l'option 'Mise à jour du firmware'. Suivez les instructions à l'écran pour télécharger et installer la dernière version.

Ma caméra n'enregistre pas de son. Que dois-je vérifier ?

Assurez-vous que le microphone est activé dans les paramètres de l'application. Vérifiez également que le volume de l'appareil est activé et que rien n'obstrue le microphone de la caméra.

Quelles sont les options de stockage disponibles pour mes vidéos ?

Vous pouvez stocker vos vidéos sur une carte SD insérée dans la caméra, ou opter pour le stockage cloud via le service proposé par REOLINK. Vérifiez les options de stockage dans les paramètres de l'application.

Comment puis-je partager l'accès à ma caméra avec d'autres utilisateurs ?

Dans l'application REOLINK, allez dans les paramètres de la caméra, sélectionnez 'Gestion des utilisateurs' et ajoutez l'adresse e-mail de la personne avec qui vous souhaitez partager l'accès. Cette personne devra alors accepter l'invitation.

MODE D'EMPLOI E1 Outdoor CX REOLINK

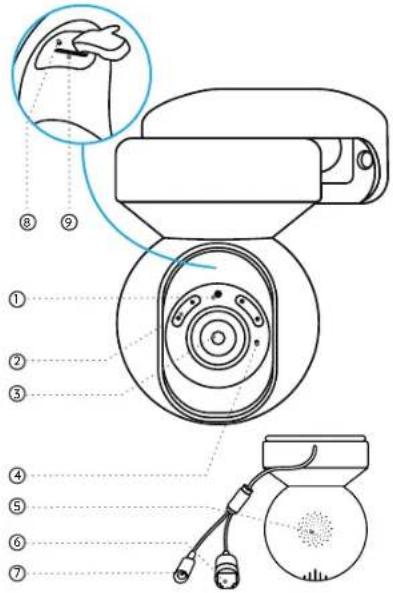

Table des Matières Support de la Caméra Caméra Adapteur Secteur Gabarit de Trous de Montage Autocollant de Surveillance Guide de Démarrage Rapide Sachet de Vis Aiguille de Réinitialisation Câble Réseau de 1,5m Câble de Rallonge de 4,5mFrançais Français35 36 Présentation de la Caméra Détecteur de Lumière Spot Objectif Micro Intégré Haut-Parleur Fente de Carte microSD Câble Réseau Câble d’Alimentation Bouton de Réinitialisation

• Restez enfoncé sur cette touche pendant plus de cinq secondes pour rétablir les paramètres par défaut de l’appareil.

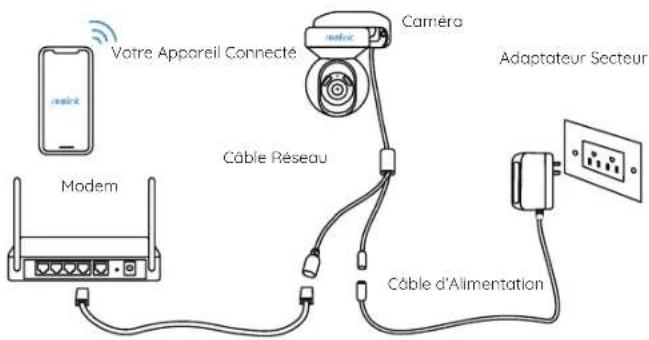

• Tournez l’objectif pour trouver le bouton de réinitialisation et le logement de la carte SD. Conguration de la Caméra Conguration Filaire Il est recommandé de terminer la conguration initiale à l’aide du câble Ethernet. Suivez les étapes ci-dessous pour congurer votre caméra. Étape 1 Connectez la caméra à un port LAN de votre modem à l’aide d’un câble Ethernet. Étape 2 Utilisez l’adaptateur secteur fourni pour mettre la caméra sous tension. Votre Appareil Connecté Câble d’Alimentation Caméra Adaptateur Secteur Câble Réseau Modem

7Français Français37 38 Étape 3 Téléchargez et lancez le logiciel Reolink App ou Client, et suivez les instructions à l’écran pour terminer la conguration initiale. Scanner pour télécharger Reolink App. Chemin de téléchargement de Reolink Client : Rendez-vous sur https:// reolink.com > Support > App & Client.

• Sur PC Conguration Sans Fil REMARQUE : si vous avez accès à la caméra via le client Reolink, vous pouvez cliquer sur l’icône Ajouter un périphérique et choisir l’option UID pour saisir l’UID de votre caméra. L’UID se trouve sur le corps de la caméra (juste en dessous du code QR). Devices Cloud You haven't added any device. Please click the"+"button in the top right corner to add

“click” “click” open close Si vous installez la Caméra sans le câble Ethernet, vous pouvez suivre les étapes ci-dessous. Étape 1 Utilisez l’adaptateur d’alimentation fourni pour mettre la caméra sous tension. Étape 2 Lancez l’appli Reolink, cliquez sur le bouton “ “ dans le coin supérieur droit pour ajouter la caméra. Scannez le code QR sur l’appareil et suivez les instructions à l’écran pour terminer la conguration initiale. REMARQUE : Veuillez activer les paramètres Bluetooth de votre téléphone avant de connecter la caméra.Français Français39 40 Installation de la Caméra Installation de la Caméra au Mur Pour une utilisation en extérieur, la Caméra doit être installée à l’envers pour une meilleure étanchéité. Tirez sur le bouton du support de sécurité et dévissez le support pour séparer les deux parties. Vissez le support au bas de la caméra. Devices Cloud You haven't added any device. Please click the"+"button in the top right corner to add

Percez des trous conformément au gabarit de montage et vissez le support de sécurité au mur. Choisissez une direction appropriée pour la caméra, puis alignez le support sur la monture de sécurité et verrouillez la caméra en place en tournant dans le sens inverse des aiguilles d’une montre. Devices Cloud You haven't added any device. Please click the"+"button in the top right corner to add

“click” “click” open close REMARQUE : Utilisez les chevilles pour cloisons sèches incluses dans l’emballage si nécessaire.

eFrançais Français41 42 Installez le support au plafond. Alignez la caméra sur le support et tournez l’unité caméra dans le sens des aiguilles d’une montre pour la verrouiller en position. Devices Cloud You haven't added any device. Please click the"+"button in the top right corner to add

“click”“click” open close Dépannage La Caméra Ne s’Allume Pas Si votre caméra ne s’allume pas, essayez les solutions suivantes :

• Branchez la caméra sur diérentes prises de courant pour voir si le voyant d’état s’allume.

• Utilisez un autre adaptateur secteur de 12 V pour mettre la caméra sous tension. Échec de la Connexion WiFi Pendant la Procédure d’Installation Initiale Si la caméra ne parvient pas à se connecter au réseau WiFi, essayez les solutions suivantes :

• Veuillez vous assurer que vous avez saisi le bon mot de passe WiFi.- Placez votre caméra à proximité de votre modem pour garantir un signal WiFi puissant.

• Changez la méthode de cryptage du réseau WiFi en WPA2-PSK/WPA- PSK (cryptage plus sûr) sur l’interface de votre modem.

• Modiez le SSID ou le mot de passe de votre réseau WiFi et as- surez-vous que le SSID ne dépasse pas 31 caractères et que le mot de passe ne dépasse pas 64 caractères.

• Dénissez votre mot de passe en utilisant uniquement les caractères du clavier. Si cela ne fonctionne pas, veuillez contacter le Service d’Assistance de Reolink. Caractéristiques Dimension :

90x 120mmPoids : 446g Fréquence de Fonctionnement : 2.4/5GHz Dual-band Température de Fonctionnement : -10°C à 55°C (14°F à 131°F) Installation de la Caméra au Plafond Tirez sur le bouton du support de sécurité et dévissez le support de plafond du support. Si cela ne fonctionne pas, veuillez contacter le Service d’Assistance de Reolink.Français Français43 44 Notice de Conformité Déclaration de Conformité CE Reolink déclare la conformité de ce dispositif avec les exigences essen- tielles et les autres dispositions pertinentes de la Directive 2014/53/UE et de la Directive 2014/30/UE. Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appa- reil ne doit pas causer d’interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences suscepti- bles de provoquer un fonctionnement indésirable. REMARQUE : Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de Classe B, conformément à la

Partie 15 des Règles de la FCC. Ces limites sont conçues pour fournir

une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communi- cations radio. Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement Déclarations de Conformité FCC provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumant l’équi- pement, l’utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’appareil et le récepteur.

• Brancher l’appareil sur une prise de courant située sur un circuit dif- férent de celui sur lequel le récepteur est branché.

• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l’aide. Attention : Les changements ou modications non expressément approu- vés par la partie responsable de la conformité peuvent annuler le droit de l’utilisateur à faire fonctionner l’équipement. Cet appareil est en conformité avec les limites d’exposition aux radiations xées par la FCC pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Déclaration d’Exposition aux Radiations de la FCC L’ émetteur/récepteur exempt de licence contenu dans le présent ap- pareil est conforme aux CNR d’Innovation, Sciences et Développement Déclarations de Conformité ISEDFrançais Français45 46 Cet équipement est conforme aux limites d’exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. REMARQUE : l’utilisation des fréquences 5150-5250 MHz est limitée à l’intérieur des bâtiments au Canada. Déclaration d’Exposition aux Rayonnements de l’ISED Ce symbole indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers dans l’ensemble de l’UE. Pour prévenir toute atteinte à l’environnement ou à la santé humaine résultant d’une élimi- nation incontrôlée des déchets, recyclez-les de manière responsable an de promouvoir la réutilisation durable des ressources matérielles. Pour restituer votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant où le produit a été acheté. Il pourra prendre en charge ce produit pour le recycler dans le respect de l’envi- ronnement. Traitement Correct du Produit L’utilisation du produit est soumise à l’acceptation des Conditions d’Util- isation et de la Politique de Condentialité de reolink.com. Tenir hors de portée des enfants. Conditions et Condentialité Ce produit est assorti d’une garantie limitée de 2 ans qui n’est valable que s’il est acheté dans la Noutique Ocielle de Reolink ou auprès d’un revendeur agréé par Reolink. Pour en savoir plus : https://reolink.com/warranty-and-return/. Garantie Limitée économique Canada applicables aux appareils radio exempts de licence. L’ exploitation est autorisée aux deux conditions suivantes : (1) L’ appareil ne doit pas produire de brouillage; (2) L’ appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.Français Français47 48 Si vous avez besoin d’une aide technique, veuillez consulter notre site d’assistance ociel et contacter notre équipe d’assistance avant de ren- voyer les produits, https://support.reolink.com. Support Technique Les Fonctions des Systèmes d’Accès Sans Fil, y compris les Réseaux Locaux Radio (WAS/RLAN) dans la bande 5150-5350 MHz pour cet appareil sont limitées à une utilisation en intérieur dans tous les pays de l’Union européenne (BE/BG/CZ/DK/DE/EE/IE/EL/ ES/FR/HR/ IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/ TR/N O/CH/IS/LI/UK(NI)) FRÉQUENCE DE FONCTIONNEMENT : (la puissance maximale transmise) 2,4 GHz EIRP < 20dBm 5 GHz EIRP <23dBm 5,8 GHz EIRP <14dBm Fréquence de Fonctionnement du WiFiItaliano Italiano49 50 Dentro la Confezione ···············································50 Intro Telecamera ···················································51 Congurazione Telecamera ········································· 52 Installazione Telecamera ···········································55 Risoluzione Problemi ···············································57 Speciche ·························································58 Avviso di Conformità ···············································59 Dentro la Confezione
