MANUALE UTENTE E1 Outdoor CX REOLINK

Se avete bisogno di aiuto, le chiediamo gentilmente di contattare Reolink prima di restituire il prodotto. La maggior parte delle domande può essere risolta tramite il nostro centro di assistenza online all'indirizzo https://support.reolink.com.

Soporte técnico

Dentro la Confezione 50

Intro Telecamera 51

Configurazione Telecamera 52

Installazione Telecamera 55

Risoluzione Problemi 57

Specifiche 58

Avviso di Conformità 59

Dentro la Confezione

Telecamera

Staffa Telecamera

Adattatore di Alimentazione

Ago di Reset

Prolunga di Alimentazione 4.5m

Cavo di Rete 1m

Maschera per Fori di Installazione

Adesivo di Sorveglianza

Viti

Guida RapidaConfezione di

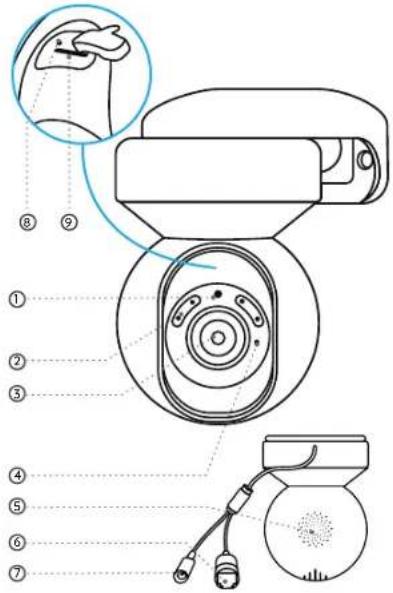

Introduzione Telecamera

① Sensore Luce Diurna
② Faretto
③ Lente
④ Microfono Incorporato
⑤ Altoparlante
⑥ Cavo di rete
⑦ CAvo di alimentazione
⑧ Pulsante di Reset

* Tenere premuto per almeno cinque secondi per ripristinare le impostazioni predefinite del dispositivo.

⑨ Slot Scheda microSD

* Ruotare l'obiettivo per trovare il pulsante di ripristino e lo slot per scheda SD.

Italianoltaliano51 52

Configurazione Telecamera

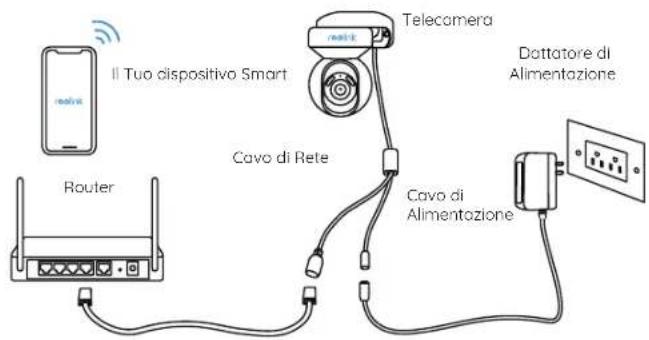

Installazione Cablata

Si consiglia di completare la configurazione iniziale con il cavo Ethernet. Si possono i passaggi seguenti per configurare la telecamera.

Passaggio 1 Collegare la telecamera a una porta LAN del router con un cavo Ethernet. Passaggio 2 Utilizzare l'adattatore di alimentazione fornito per accendere la telecamera.

Il Tuo dispositivo Smart Telecamera Dottatore di Alimentazione Router Cavo di Rete Cavo di Alimentazione

Passaggio 3 Scaricare e avviare l'app Reolink o il software client e seguire le istruzioni visualizzate a schermo per completare la configurazione iniziale.

- Su Smartphone

Scansionare per scaricare l'App Reolink.

Se si configura la telecamera senza il cavo Ethernet, seguire i passaggi seguenti.

Utilizzare l'adattatore di alimentazione fornito per accendere la telecamera.

Passaggio 2

Avviare l'app Reolink, fare clic sul pulsante " + " nell'angolo in alto a destra per aggiungere la telecamera. Scansionare il codice QR sul dispositivo e seguire le istruzioni visualizzate a schermo per completare la configurazione iniziale.

NOTA: Se si accede alla telecamera tramite Reolink Client, è possibile fare clic sull'icona Aggiungi dispositivo e scegliere l'opzione UID per inserire l'UID della telecamera. L'UID si trova sul corpo della telecamera (proprio sotto il codice QR).

Installare la Telecamera

Montare la Telecamera a Parete

Per uso esterno, la telecamera deve essere installata capovolta per migliorare le prestazioni di impermeabilità.

Tirare il pulsante del supporto di sicurezza e svitare la staffa per separare le due parti.

Avvitare la staffa alla parte inferiore della telecamera.

Praticare i fori secondo la maschera di foratura e avvitare il supporto di sicurezza alla parete.

Scegliere la direzione corretta della telecamera, quindi allineare la staffa al supporto di sicurezza e bloccare la telecamera in posizione ruotandola in senso antiorario.

NOTA: se necessario, utilizzare i tasselli per cartongesso inclusi nella confezione.

Montare la telecamera al soffitto

Tirare il pulsante del supporto di sicurezza e svitare la staffa da soffitto dal supporto.

Installare la staffa al soffitto. Allineare la telecamera con la staffa e ruotare l'unità telecamera in senso orario per bloccarla in posizione.

Risoluzione dei Problemi

La telecamera non si accende

Se la telecamera non si accende, provare le seguenti soluzioni:

- Collegare la telecamera a prese diverse per vedere se il LED di stato si accende.

Italianoltaliano57 58

- Utilizzare un altro adattatore di alimentazione da 12 V per accendere la fotocamera.

Se queste soluzioni non funzionano, contattare il supporto Reolink.

Connessione WiFi non riuscita durante il processo di configurazione iniziale

Se la telecamera non riesce a connettersi al WiFi, prova le seguenti soluzioni:

• Assicurati di aver inserito la password WiFi corretta.
• Posiziona la telecamera vicino al router per garantire un segnale WiFi forte.
• Modificare il metodo di crittografia della rete WiFi in WPA2-PSK/WPA-PSK (crittografia più sicura) sull'interfaccia del router.
• Cambiare SSID WiFi o la password e assicurarsi che l'SSID non superi i 31 caratteri e che la password non superi i 64 caratteri.
• Impostare la tua password utilizzando solo i caratteri della tastiera.

Se queste soluzioni non funzionano, contattare il supporto Reolink.

Specifiche

Dimensione: Φ90x 120mm

Peso: 446g

Frequenza Operativa: 2.4/5GHz Dual-band

Temperatura Operativa: -10°C - 55°C (14°F - 131°F)

Avviso di Conformità

Dichiarazione di Conformità CE

Reolink dichiara che questo dispositivo è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva 2014/53/UE e della Direttiva 2014/30/UE.

Dichiarazioni di Conformità FCC

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare operazione.

NOTA: questa apparecchiatura è stata testata ed è risultata conforme ai limiti dei dispositivi digitali di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia in radiofrequenza e, se non installata e utilizzata in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazi-

Italianoltaliano59 60

one. Se questa apparecchiatura causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo l'apparecchiatura, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra l'apparecchiatura e il ricevitore.
- Collegare l'apparecchiatura ad una presa su un circuito diverso da quello a cui è collegato il ricevitore.
- Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Attenzione: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura.

Dichiarazione FCC sull'Esposizione alle Radiazioni

Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni FCC stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata con una distanza minima di 20 cm tra il radiatore e il corpo.

Dichiarazioni di Conformità ISED

Questo dispositivo contiene trasmettitori/ricevitori esenti da licenza conformi agli RSS esenti da licenza del Canada per l'innovazione, la scienza e lo sviluppo economico. Il funzionamento è soggetto alle seguenti due condizioni:

(1) Questo dispositivo non può causare interferenze.

(2) Questo dispositivo deve accettare qualsiasi interferenza, comprese le interferenze che potrebbero causare un funzionamento indesiderato del dispositivo.

Dichiarazione ISED sull'Esposizione alle Radiazioni

Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni IC RSS-102 stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata mantenendo una distanza minima di 20 cm tra il radiatore e il corpo.

NOTA: Il funzionamento di 5150-5250 MHz è limitato all'uso interno solo in Canada.

Italianoltaliano61 62

Smaltimento Corretto di Questo Prodotto

Questo marchio indica che questo prodotto non deve essere smaltito con gli altri rifiuti domestici in tutta l'UE. Per prevenire possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il tuo dispositivo usato, utilizza i sistemi di restituzione e ritiro o contatta il rivenditore dove è stato acquistato il prodotto. Possono portare questo prodotto per un riciclaggio sicuro per l'ambiente.

Garanzia Limitata

Questo prodotto viene fornito con una garanzia limitata di 2 anni valida solo se acquistato dal negozio ufficiale Reolink o da un rivenditore autorizzato Reolink. Ulteriori informazioni: https://reolink.com/warranty-and-return/.

Termini e Privacy

L'utilizzo del prodotto è soggetto all'accettazione dei Termini di servizio e dell'Informativa sulla privacy su reolink.com. Tenere fuori dalla portata dei bambini.

Frequenza Operativa Wi-Fi

FREQUENZ OPERATIVA:

(la potenza massima trasmessa)

2.4 GHz EIRP < 20dBm

5 GHz EIRP <23dBm

5.8 GHz EIRP <14dBm

Le funzioni dei sistemi di accesso wireless, comprese le reti

radio locali (WAS/RLAN) nella banda 5150-5350 MHz per questo

dispositivo sono limitate all'uso interno solo in tutti i paesi

dell'Unione Europea (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/ IT/CY/LV/

LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/UK(NI)

Supporto Tecnico

Se hai bisogno di assistenza tecnica, visita il nostro sito di supporto ufficiale e contatta il nostro team di supporto prima di restituire i prodotti, https://support.reolink.com.
