BEDIENUNGSANLEITUNG E1 Outdoor CX REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.

Support technique

Einrichten der Kamera 20

Installation der Kamera 23

Fehlerbehebung 25

Spezifikationen 26

Konformitätserklärung 27

Lieferumfang

Kamera Netzadapt Sicherheits- halterung

Reset-Nadel

4.5m Strom- verlängerungskabel

1m Netzwerkkabel

Aufkleber Video- überwachung

Schrauben

KurzanleitungPäckchen mit

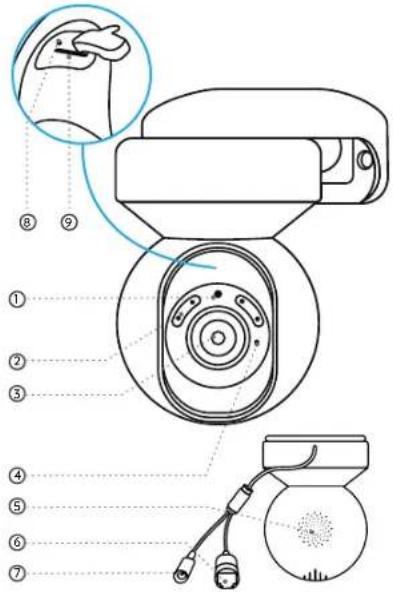

Über die Kamera

④ Eingebautes Mikrofon

⑤ Lautsprecher

⑥ Netzwerk

⑦ Strom

⑧ Reset-Taste

* Drücken Sie länger als fünf Sekunden, um das Gerät zurückzusetzen.

⑨ microSD-Kartenslot

* Drehen Sie das Objektiv, um die Reset-Taste und den SD-Kartenslot zu finden.

Einrichten der Kamera

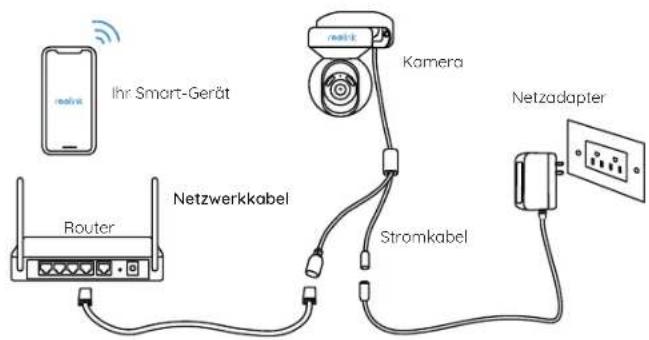

Per Kabel

Für die Ersteinrichtung empfehlen wir die Verwendung des Ethernet-Kabels. Folgen Sie den unten stehenden Schritten, um Ihre Kamera einzurichten.

1. Schließen Sie die Kamera mit einem Netzwerkkabel an einen LAN-Anschluss Ihres Routers an.
2. Verwenden Sie den Netzadapter, um die Kamera mit Strom zu versorgen.

Ihr Smart-Gerät Router Netzwerkkabel Kamera Stromkabel Netzadapter

1. Laden Sie die Reolink App oder Client Software herunter, starten Sie sie und folgen Sie den Anweisungen zur Ersteinrichtung auf dem Bildschirm.

- Auf Smartphone

Scannen für Reolink App-Download.

Wenn Sie die Kamera ohne das Ethernet-Kabel einrichten, können Sie den folgenden Schritten folgen.

HINWEIS: Bitte aktivieren Sie die Bluetooth-Einstellungen Ihres Telefons, bevor Sie die Kamera verbinden.

1. Verwenden Sie den mitgelieferten Netzadapter, um die Kamera einzuschalten.
2. Starten Sie die Reolink App, klicken Sie auf die " + " Taste oben rechts, um die Kamera hinzuzufügen. Scannen Sie den QR-Code auf dem Gerät und folgen Sie den Bildschirmanweisungen, um die Ersteinrichtung abzuschließen.

HINWEIS: Bei Zugriff auf die Kamera über den Reollink Client können Sie auf das Symbol Gerät hinzufügen klicken und die UID Option wählen, um die UID Ihrer Kamera einzugeben. Die UID befindet sich am Gehäuse der Kamera.

Installation der Kamera

An der Wand

Für den Außeneinsatz muss die Kamera kopfüber installiert werden, um eine bessere Wasserbeständigkeit zu gewährleisten.

Ziehen Sie den Knopf der Sicherheitshalterung und schrauben Sie die Halterung ab.

Schrauben Sie die Halterung am Boden der Kamera fest.

Bohren Sie Löcher gemäß der Montageschablone und befestigen Sie die Sicherheitshalterung mit Schrauben an der Wand.

Richten Sie die Kamera aus, befestigen Sie die Halterung an der Sicherheitshalterung und fixieren Sie die Kamera durch Drehen gegen den Uhrzelgersinn.

HINWEIS: Verwenden Sie bei Bedarf die mitgelieferten Trockenbaudübel.

An der Decke

Ziehen Sie den Knopf der Sicherheitshalterung und schrauben Sie die Deckenhalterung von der Halterung ab.

Bringen Sie die Halterung an der Decke an. Richten Sie die Kamera aus und drehen Sie die Kameraeinheit im Uhrzeigersinn, um sie zu fixieren.

Fehlerbehebung

Kamera lässt sich nicht einschalten

Wenn sich Ihre Kamera nicht einschalten lässt, versuchen Sie bitte die folgenden Lösungen:

- Stecken Sie die Kamera in verschiedene Steckdosen, um zu prüfen, ob

die Status-LED aufleuchtet.

- Verwenden Sie ein weiteres 12V-Netzteil, um die Kamera einzuschalten.

WLAN-Verbindungsfehler bei Ersteinrichtung

Wenn die Kamera keine WLAN-Verbindung herstellen kann, versuchen Sie bitte die folgende Lösungen:

• Stellen Sie sicher, dass Sie das richtige WLAN-Passwort eingegeben haben.
• Für ein starkes WLAN-Signal stellen Sie die Kamera in der Nähe des Routers auf.
• Ändern Sie die Verschlüsselungsmethode des WLAN-Netzwerks auf WPA2-PSK/WPA-PSK (sichere Verschlüsselung) in der Router-Schnittstelle.
• Ändern Sie Ihre WLAN-SSID oder das Passwort, und stellen Sie sicher, dass die SSID nicht mehr als 31 Zeichen und das Passwort nicht mehr als 64 Zeichen hat.
• Verwenden Sie bei der Passworteingabe nur die Zeichen auf der Tastatur.

Wenn dies nicht funktioniert, kontaktieren Sie bitte den Reolink Support: https://support.reolink.com/.

Spezifikationen

Dimensionen: Φ90x 120mm

Gewicht: 446g

Betriebsfrequenz: 2.4/5GHz Dualband

Arbeitstemperatur: -10°C to 55°C (14°F to 131°F)

Konformitätserklärung

CE-Konformitätserklärung

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/53/EU und 2014/30/EU übereinstimmt.

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen bewirken; (2) und dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

HINWEIS. Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Abschnitt 15 der FCC-Richtlinien. Die Grenzwerte sind so ausgelegt, dass sie angemessenen Schutz gegen schädliche Störungen bei der Montage in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr erzeugen. Es gibt aber keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn das Gerät zu Störungen des Radio- oder Fernseh-

empfangs führt, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Die Empfangsantenne neu ausrichten oder sie umstellen.
- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
- Das Gerät an einen anderen Stromkreis als den Empfänger anschließen.
- Hilfe bei dem Händler oder einem erfahrenen Radio-/TV-Techniker finden.

Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt sind, können Berechtigung des Benutzers zum Betrieb des Gerätes aufheben.

FCC-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät muss mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

ISED-Konformitätserklärung

Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die den lizenzbefreiten RSS-Standard(s) von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

(1) Dieses Gerät darf keine Störungen verursachen.

(2) Dieses Gerät muss alle Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb des Geräts verursachen können.

ISED-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den IC RSS-102-Grenzwerten für die Strahlenbelastung in einer unkontrollierten Umgebung. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

HINWEIS: Der Betrieb von 5150-5250 MHz ist in Kanada nur für Innen-räume zugelassen.

Richtige Entsorgung des Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermeiden, recyclein Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Beschränkte Garantie

Dieses Produkt wird mit einer beschränkten 2-Jahres-Garantie geliefert, die nur beim Kauf im offiziellen Realink-Shop oder bei einem autorisierten Realink-Händler gültig ist. Mehr erfahren: https://reolink.com/warranty-and-return/.

AGB & Datenschutz

Die Nutzung des Produktes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reollink.com. Halten Sie das von Kindern fern.

WLAN-Betriebsfrequenz

BETRIEBSFREQUENZ:

(die maximale Sendeleistung)

2.4 GHz EIRP < 20dBm

5 GHz EIRP <23dBm

5.8 GHz EIRP <14dBm

Die Funktionen von drahtlosen Zugangssystemen einschließlich

lokaler Funknetze (WAS/RLANs) im Frequenzband 5150-5350

MHz für dieses Gerät sind in allen Ländern der Europäischen

Union auf den Innenraumbetrieb beschränkt. (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/NO/CH/IS/LI/UK(NI))

Technischer Support

Wenn Sie technische Hilfe benötigen, besuchen Sie bitte unsere offizielle Support-Website und kontaktieren Sie unser Support-Team auf https://support.reolink.com, bevor Sie die Produkte zurückschicken.
