MANUAL DE USUARIO RLC-81PA REOLINK

Si necesita cualquier ayuda técnica, por favor, consulte nuestro sitio oficial de soporte y pángase en contacto con nuestro equipo de soporte antes de devolver el producto: https://support.reolink.com.

REOLINK INNOVATION LIMITED

FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN STREET MONG KOK KL HONG KONG

EU REP Product Ident GmbH

Contenido de la caja 50

Presentación de la cámara 51

Diagrama de conexión 52

Configurar la cámara 53

Montar la cámara....54

Solución de problemas 57

Especificaciones 58

Notificación de cumplimiento....58

Contenido de la caja

Cámara Tapa impermeable Señal de vigilancia Cable Ethernet

Guía de inicio rápido Plantilla de orificios de montaje
Paquete de tornillos

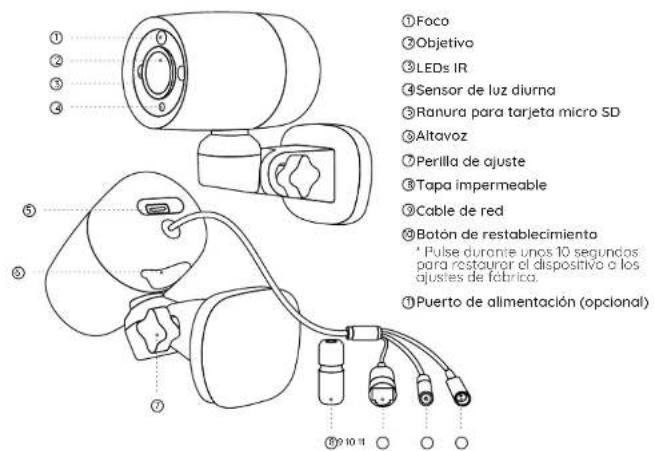

Presentación de la cámara

①Foco ②Objetivo ③LEDs IR ④Sensor de luz diurna ⑤Ranura para tarjeta micro SD ⑥Altavoz ⑦Perilla de ajuste ⑧Tapa impermeable ⑨Cable de red ⑩Botón de restablecimiento * Pulse durante unos 10 segundos para restaurar el dispositivo o los ajustes de fabrica. ⑪Puerto de alimentación (opcional)

EspañolEspañol51 52

Diagrama de conexión

Antes de utilizar la cámara, conectela como se indica a continuación para finalizar la configuración inicial.

1. Conecte la cámara a un NVR Reolink (no incluido) con un cable Ethernet.
2. Conecte el NVR a su rúter y enciendo el NVR,

NOTA La cámara debe ser alimentado con un adaptador de 12V DC o un dispositivo de alimentación PoE como inyector PoE, switch PoE o NVR Reolink (no incluido en el paquete).

Adoptedor de corriente Cámara IP PoE NVR Reolink Router Cable Ethernet Cable Ethernet

* También puede conector la cámara a un switch PoE o a un Inycector PoE.

Configurar la cámara

Configurar la cámara con un teléfono intelligente

Paso 1 Escanee para descargar la App Reolink desde la App Store o Google Play store.

- En la computadora

Ruta de descarga del Client Reolink: Voya a https://reolink.com > Soporte > App & Client.

NOTA: Si va a conectar la cámara o un NVR Reolink PoE, configure la cámara a través de la interfaz del NVR.

EspañolEspañol53 54

Montar la cámara

Consejos de instalación

- No oriente la cámara hacia fuentes de luz.

- No oriente la cámara hacia una ventana de cristal. De lo contrario, podría producirse una mala calidad de imagen debido al reflejo de la ventana causado por los LED infrarrojos, las luces ambientales o las luces de estado.

- No coloque la cámara en una zona sombreado mientras lo orienta hacia una bien iluminada. De lo contrario, la calidad de la imagen podría ser deficiente. Para garantizar la mejor calidad de imagen, las condiciones de iluminación tanto de la cámara como del objeto de captura deben ser los mismos.

- Para garantizar una mejor calidad de imagen, se recomienda limpiar de vez en cuando la tapa del objetivo con un paño suave.

- Asegúrese de que los puertos de alimentación no estén expuestos directamente o agua o humedad y no estén bloqueados por suciedad u otros elementos.

- La cámara resistente al agua puede funcionar correctamente en condiciones como lluvio y nieve. Sin embargo, esto no significa que la cámara pueda funcionar bajo el agua

- No instale la cámara en lugares donde la lluvia y la nieve puedan golpeor directamente el objetivo.

- La cámara puede funcionar en condiciones de frío extremo de hasta -25°C porque cuando se enciende, la cámara produce calor. Puede encender la cámara en interiores durante unos minutos antes de instolaría en exteriores.

Instalar la cámara

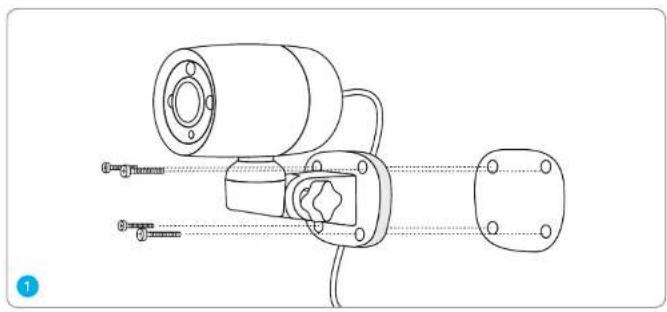

Encuentre la ubicación deseada y taladre los orificios de acuerdo con la plantilla de orificios de montaje. Instale la base de montaje con los tornillos de montaje incluidos en el paquete,

NOTA: Utilice los anclojes para paneles de yeso incluidos en el paquete si es necesario.

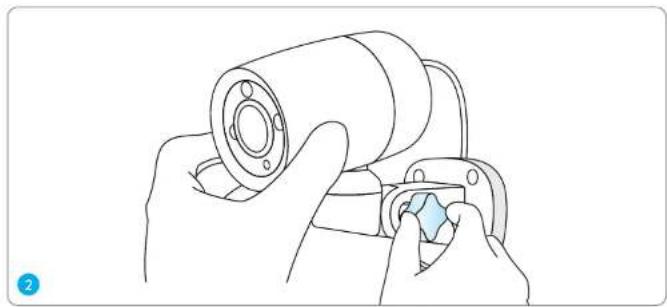

Afloje la perilla de ajuste de la base de montaje y gire la cámara hasta llegar a la vista deseada. Apriete la perilla de ajuste para fijar la cámara en su posición.

NOTA: Después de la instalación, puede controlar remotamente su cámara desde la App Reolink para girar a izquierda y derecha para obtener el mejor campo de visión.

Solución de problemas

La cámara no se enciende

Si su cámara no se enciende, pruebe las siguientes soluciones:

• Asegúrese de que su cámara está alimentada correctamente. La cámara PoE debe ser alimentada por un switch/injector PoE, el NVR Reolink o un adoptador de corriente de 12V.
• Si la cámara está conectada a un dispositivo PoE como se indica más arriba, conecte la cámara a otro puerto PoE y compruebe si la cámara se enciende.
  • Vuelva a intentarlo con otro cable Ethernet.

Si esto no funciona, pángase en contacto con el soporte de Reolink https://support.reolink.com/.

La imagen no es nítida

Si la imagen de la cámara no es nitida, pruebe las siguientes soluciones:

• Compruebe si hay suciedad, polvo o telarañas en el objetivo de la cámara, limpielo con un paño suave y limpio.
• Apunte la cámara a una zona bien iluminada. Las condiciones de iluminación afectarán mucho a la calidad de la imagen.
• Actualice el firmware de su cámara o la última versión.
• Restaure la cámara o los ajustes de fábrica y compruébelo de nuevo.

Si esto no funciona, póngase en contacto con el servicio de asistencia de Reolink https://support.reolink.com/.

El foco no está encendido

Si el foco de su cámara no está encendido, pruebe las siguientes soluciones:

- Asegúrese de que el foco está activado en la página Configuración del dispositivo a través de la App/Client Realink.

• Actualice el firmware de su cámara a la última versión.
• Restaure la cámara a los ajustes de fábrica y compruebe de nuevo la configuración de la luz del foco.

Si esta no funciona, póngase en contacto con el servicio de asistencia de Reolink https://support.reolink.com/.

Especificaciones

Tamaño: 70 x 134 x 140 mm Peso: 603 g

Temperatura de funcionamiento: -10°C\~+55°C (14°F-131°F)

Humedod de funcionamiento: 10%-90 Grado de impermeabilidad: IP66

Para obtener más especificaciones, visite el sitio web oficial de Reolink.

Notificación de cumplimiento

CE Declaración de conformidad CE

Reolink declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva CEM 2014/30/UE y LVD 2014/35/UE.

Declaración de conformidad UKCA

Reolink declara que este producto cumple el Reglamento de compatibilidad electromagnética de 2016 y el Reglamento de seguridad del material eléctrico de 2016.

Declaración de cumplimiento de la FCC

Este dispositivo cumple con la parte 15 de las Regias FCC. La operación está sujeta a los siguientes dos condiciones: (1) Este dispositivo no puede causar interferencias perjudiciales; y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencia que pueda causar un funcionamiento no desoado.

NOTA: Este dispositivo ha sido probado y cumple con los límites para un dispositivo digital clase B, conforme a la parte 15 de las Reglas FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en las instalaciones residenciales. Este equipo genera, utiliza y puede irrodiar energía de radiofrecuencia y si no se instala y utiliza de acuerdo con los instrucciones, puede causar interferencias perjudiciales a las comunicaciones por radiofrecuencia. Sin embargo, no hay ninguna garantía de que no habrá interferencias en una instalación determinada. Si el equipo causa interferencia dañino a la recepción de radio o televisión, lo cual se puede determinar encendiendo y apogando el oporato, se recomienda al usuario que intente corregir la interferencia por uno o más de las siguientes medidas: • Reoriente o rebuique la antena receptora. • Aumente la separación entre el equipo y el receptor. • Conecte el equipo a un tomacorriente de un circuito distinto al que estó conectado el receptor. • Consulte al distribuidor o un técnico experimentada en radio/TV para obtener ayuda.

Cualquier cambio o modificación no expresamente aprobado por la parte responsable por el cumplimiento podría anular la autoridad del usuario para operar este dispositivo.

Declaración de cumplimiento ISED

Desecho correcto del producto

Esta marca indica que este producto no debe ser desechado con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o a lo salud humana causados por el desecho incontrolada de residuos, recicleo de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo ya usado, por favor, acuda o sistemos de devolución y recogida o contacte al minorista del cual compró el producto. Puede reciclario de forma ecológica.

Garantía limitada

Este producto tiene una garantía limitada de 2 años que solo es válido si se adquiere en la tienda oficial de Reolinko en un distribuidor autorizado de Reolink. Descubra más en: https://reolink.com/warranty-and-return/.

Términos y Privacidad

El uso del producto está sujeto a la aceptación de los Términos de Servicio y la Política de Privacidad en reolink.com. Mantenga el producto fuera del alcance de los niños.
