RLC-81PA - Caméra de surveillance REOLINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance extérieure
Marque	Reolink
Modèle	RLC-81PA
Dimensions	70 x 134 x 140 mm
Poids	603 g
Alimentation	12 V DC ou PoE (Power over Ethernet)
Indice de protection	IP66 (résistant aux intempéries)
Température de fonctionnement	-10 °C à +55 °C (14 °F à 131 °F)
Humidité de fonctionnement	10 % à 90 %
Résolution	Non spécifiée, mais caméra de surveillance Full HD probable
Vision nocturne	Oui, avec LEDs infrarouges
Angle de vue	Réglable via rotation manuelle et contrôle à distance
Connectivité	Ethernet (RJ45) pour données et alimentation PoE
Stockage	NVR Reolink (non inclus)
Application	Reolink App (iOS/Android) et client PC
Projecteur intégré	Oui, avec réglage via l'application
Garantie	2 ans limitée
Contenu de la boîte	Caméra, câble Ethernet, guide de démarrage rapide, gabarit de perçage, kit de vis

FOIRE AUX QUESTIONS - RLC-81PA REOLINK

Comment installer la caméra Reolink RLC-81PA ?

Percez des trous selon le gabarit fourni, fixez la base avec les vis, puis connectez la caméra via câble Ethernet à un NVR Reolink ou à un injecteur PoE. Ajustez l'angle en desserrant le bouton de réglage.

Comment alimenter la caméra ?

La caméra peut être alimentée par un adaptateur 12 V DC ou par PoE (Power over Ethernet) via un injecteur PoE, un commutateur PoE ou un NVR Reolink compatible.

La caméra ne s'allume pas, que faire ?

Vérifiez que la caméra est correctement alimentée (PoE ou 12 V). Essayez un autre port PoE ou un autre câble Ethernet. Si le problème persiste, contactez le support Reolink sur https://support.reolink.com.

Comment configurer la caméra avec un smartphone ?

Téléchargez l'application Reolink depuis l'App Store ou Google Play, puis suivez les instructions de l'application pour ajouter la caméra. Si connectée à un NVR PoE, utilisez l'interface du NVR.

L'image de la caméra est floue, comment améliorer la qualité ?

Nettoyez l'objectif avec un chiffon doux, assurez-vous que la caméra est dirigée vers une zone bien éclairée, et mettez à jour le firmware. Si nécessaire, réinitialisez la caméra aux paramètres d'usine.

Le projecteur ne s'allume pas, comment le réparer ?

Vérifiez que le projecteur est activé dans les paramètres de l'application Reolink. Mettez à jour le firmware et, si besoin, réinitialisez la caméra. Contactez le support si le problème persiste.

La caméra est-elle résistante à l'eau ?

Oui, elle possède un indice de protection IP66, ce qui signifie qu'elle peut supporter la pluie et la neige. Cependant, ne l'immergez pas dans l'eau et évitez que l'objectif soit directement frappé par les intempéries.

Peut-on utiliser la caméra sans NVR ?

Oui, vous pouvez connecter la caméra à un injecteur PoE ou à un commutateur PoE, puis la configurer via l'application Reolink. Le NVR est facultatif pour l'enregistrement et la gestion avancée.

Quelle est la température de fonctionnement minimale ?

La caméra fonctionne jusqu'à -10 °C. En conditions très froides, mettez-la sous tension à l'intérieur quelques minutes avant l'installation extérieure, car elle produit de la chaleur.

Comment nettoyer l'objectif de la caméra ?

Utilisez un chiffon doux et propre pour essuyer délicatement l'objectif. Évitez les produits chimiques agressifs. Nettoyez régulièrement pour éviter les toiles d'araignée ou la poussière.

MODE D'EMPLOI RLC-81PA REOLINK

Si vous avez besoin d'alde, veuillez contacter Reolink avant de retourner votre produit. La plupart des questions peuvent être répondues via notre centre de support en ligne à l'adresse https://support.reolink.com.

Assistenza Tecnica

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Contenu de la boite 26

Présentation de la caméra 27

Schémo de connexion 28

Configuration en place de la caméra....29

Installation de la caméra 30

Dépannage 33

Caroctéristiques....34

Notification de conformité 34

Contenu de la boîte

Caméra étanche Couvercle Panneau de

Câble Ethernet

surveillance

Guide de démarrage rapide

Modèle de trou de montage

Paquet de vis

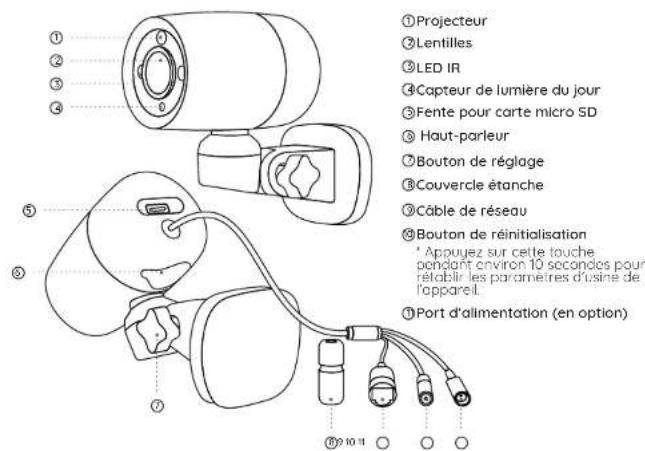

Présentation de la caméra

FrançaisFrançais27 28

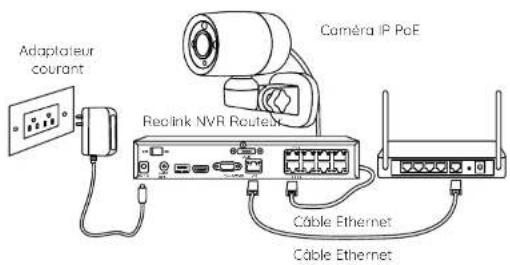

Schéma de connexion

Avant d'utiliser la caméra, veuillez la connecter suivant les instructions ci-dessous pour fincliser la configuration initiale.

1. Connectez la caméro à un NVR Reolink (non fourni) à l'aide d'un câble Ethernet.

2. Connectez le NVR à votre routeur, puis mettez-le sous tension,

REMARQUE La caméra doit être alimentée par un adoptateur 12V DC ou un dispositif d'alimentation PoE tel qu'un injecteur PoE, un commutateur PoE ou un NVR Realink (non inclus dans l'emballage).

* Vous pouvez également connecter la caméra à un commutateur PoE ou à un injecteur PoE.

Configuration en place de la caméra

Configurer la caméra à l'aide d'un smartphone

Étape 1 Téléchargez l'application Realink à partir de l'App Store ou du Google Play Store

- Sur PC

Où télécharger le client Reolink : Allez sur https://reolink.com > Support > App & Client.

REMARQUE : Si vous connectez la caméra à un NVR PoE Reolink, veuillez configurer la caméra via l'Interface du NVR.

FrançaisFrançais29 30

Installation de la caméra

Conseils d'installation

• Ne pas orienter la caméro vers une source de lumière
• Ne agez pos la caméra vers una fonêtre en verre. La qualité de l'image risque d'être médiocre en raison de l'éblissement par les DEL infrarouges, les lumères ambiantes ou les voyants d'état.
• Ne placez pas la caméra dans une zone ombragée et orientez-le vers une zone bien éclairée. La qualité de l'image risque d'être médiocre. Pour garantir une qualité d'image optimole, les conditions d'éclairage de la caméra et de l'objet à capturer doivent être identiques.
• Pour garantir une meilleure qualité d'image, il est recommandé de nettoyer l'objectif avec un chiffon doux de temps en temps.
• Assurez-vous que les ports d'alimentation ne sont pas directement exposés à l'eau ou à l'humidité et qu'ils ne sont pas bloqués par des sajets ou d'autres éléments.
• Grâce à l'indice de protection IP, la caméra peut fonctionner correctement dans des conditions telles que la pluie et la neige. Toutefois, cela ne signifie pas que la caméra peut fonctionner sous l'eau.
• N'installez pos lo coméro dans des endroits ou la pluie et la neige peuvent frapper directement l'objectif.
• La coméra peut fonctionner dans des conditions de froid extrême, jusqu'à -25°C. En effet, lorsqu'elle est sous tension, la coméro produit de la chaleur. Vous pouvez mettre l'appareil sous tension à l'intérieur pendant quelques minutes avant de l'installer à l'extérieur.

Installer la caméra

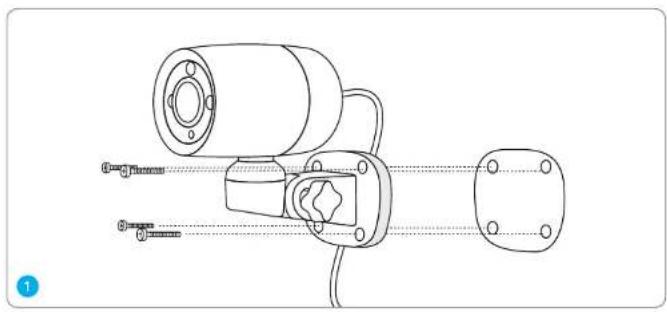

Trouvez l'emplacement souhaité et percez les trous conformément au gaborit des trous de montage. Instaiez la base de montage à l'aide des vis de montage incluses dans l'emballage.

REMARQUE Utilisez les chevilles pour cloisons sèches incluses dans l'emballage si nécessaire.

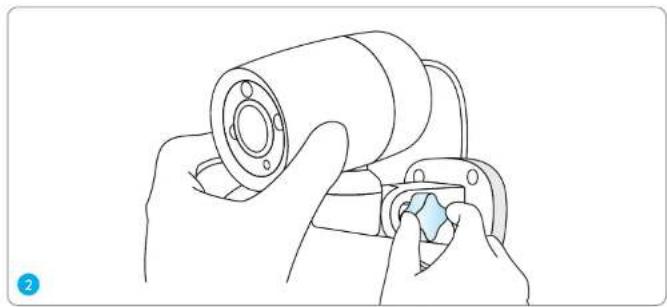

Desserrez le bouton de réglage sur la base de la monture et tournez la caméro jusqu'à ce que la vue désirée soit réglée. Serrez la molette de réglage pour fixer l'appareil en position,

REMARQUE : Après l'installation, vous pouvez contrôler à distance votre coméro à partir de l'application Reolink pour la faire pivoter à gauche et à droite afin d'obtenir le meilleur champ de vision.

Dépannage

La caméra ne s'allume pas

Si votre caméra ne s'allume pas, essagez les solutions suivantes :

• Assurez-vous que votre caméra est correctement alimentée. La caméro PoE doit être alimentée par un
  PoE, le NVR Reolink ou un adaptateur d'alimentation 12V.
• Si la caméra est connectée à un dispositif PoE comme indiqué ci-dessus, connectez la caméra à un autre port PoE et vérifiez si la caméra s'allume.
• Réessayez avec un autre câble Ethernet.

Si cela ne fonctionne pas, contactez le service d'assistance de Reolink à l'adresse https://support.reolink.com/.

L'image n'est pas nette

Si l'image de la caméra n'est pas claire, essoyez les solutions qui suivent :

• Vérifiez que l'objectif de la caméra n'est pas sole, poussiéreux ou Si vous constatez la présence de toiles d'araignée, nettoyez

l'objectif a laide d'un chiffon doux et propre.

- Dirigez la caméra vers une zone bien éclairée, car les conditions d'éclairage affectent considérablement la qualité de l'image.

- Mettez à jour le firmware de votre caméro avec la version la plus récente. dernière version.

- Rétablissez les paramètres d'usine de la caméra et vérifiez à nouveau.

Si cela ne fonctionne pos, contactez le service d'assistance de Reolink à l'adresse https://support.reolink.com/.

Le projecteur ne s'allume pas

Si le projecteur de votre caméra ne s'allume pas, essayez les solutions qui suivent :

- Assurez-vous que le projecteur est activé dans la page Paramètres de l'appareil via l'application/client Reolink.

- Mettez à jour le firmware de votre caméra avec la version la plus récente

- Rétablissez les paramètres d'usine de la caméra et vérifiez à nouveau les réglages de la lumière d'appoint.

Si cela ne fonctionne pas, contactez le service d'assistance de Reolink à l'adresse https://support.reolink.com/.

Caractéristiques

Taille : 70 x 134 x 140mm Poids : 603g

Température de fonctionnement :

-10°C\~+55°C (14°F\~131°F)

Humidité de fonctionnement : 10 %-90 %

Résistance à l'eau : IP66

Pour plus de détails, visitez le site officiel de Reolink.

Notification de conformité

Déclaration de conformité CE

Reolink déclare que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive EMC 2014/30/EU et de la directive LVD 2014/35/EU.

Déclaration de conformité de l'UKCA

Reolink déclare que ce produit est conforme à la réglementation sur la compatibilité électromagnétique de 2016 et à la réglementation sur la sécurité des équipements électriques de 2016.

Déclarations de conformité FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

REMARQUE : Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, si n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une instillation particulière. Si cet équipement provoque des interférences nuisibles à le réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes : • Réorienter ou déplacer l'antenne de réception. • Augmenter la distance entre l'équipement et le récepteur. • Bronchez l'appareil sur une prise de courant située sur un circuit différent de celui sur lacquel le récepteur est branché.

- Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'oide. Attention : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner l'équipement.

Déclarations de conformité ISED

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Élimination correcte de ce produit

Ce marquage indique que ce produit ne doit pas être jeté avec les autres déchets ménogers, dans l'ensemble de l'UE. Pour éviter que l'élimination incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, recyclez-les de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant où le produit a été acheté.

achetés. Ils peuvent déposer ce produit en vue d'un recyclage respectueux de l'environnement.

Garantie limitée

Ce produit est assorti d'une garantie limitée de 2 ans qui n'est valable que s'il est ocheté dans la boutique officielle de Reolink ou auprès d'un revendeur agréé par Reolink. En savoir plus : https://reolink.com/warranty-and-return/.

Conditions d'utilisation et protection de la vie privée

L'utilisation du produit est soumise à l'acceptation des conditions d'utilisation et de la politique de confidentialité de reolink.com. Tenir hors de portée des enfants.
