RLC-81PA - Überwachungskamera REOLINK - Kostenlose Bedienungsanleitung

Produkttyp	Außenüberwachungskamera
Marke	Reolink
Modell	RLC-81PA
Abmessungen	70 x 134 x 140 mm
Gewicht	603 g
Stromversorgung	12 V DC oder PoE (Power over Ethernet)
Schutzart	IP66 (wetterfest)
Betriebstemperatur	-10 °C bis +55 °C (14 °F bis 131 °F)
Betriebsfeuchtigkeit	10 % bis 90 %
Auflösung	Nicht angegeben, aber wahrscheinlich Full-HD-Überwachungskamera
Nachtsicht	Ja, mit Infrarot-LEDs
Blickwinkel	Einstellbar durch manuelle Drehung und Fernsteuerung
Konnektivität	Ethernet (RJ45) für Daten und PoE-Stromversorgung
Speicher	Reolink NVR (nicht enthalten)
App	Reolink App (iOS/Android) und PC-Client
Integrierter Scheinwerfer	Ja, mit Einstellung über die App
Garantie	2 Jahre beschränkt
Packungsinhalt	Kamera, Ethernet-Kabel, Kurzanleitung, Bohrschablone, Schraubensatz

Häufig gestellte Fragen - RLC-81PA REOLINK

Wie installiere ich die Reolink RLC-81PA Kamera?

Bohren Sie Löcher gemäß der mitgelieferten Schablone, befestigen Sie die Basis mit den Schrauben, schließen Sie die Kamera über ein Ethernet-Kabel an einen Reolink NVR oder PoE-Injektor an. Passen Sie den Winkel an, indem Sie die Einstelltaste lösen.

Wie wird die Kamera mit Strom versorgt?

Die Kamera kann über ein 12-V-Gleichstromnetzteil oder PoE (Power over Ethernet) über einen PoE-Injektor, PoE-Switch oder kompatiblen Reolink NVR mit Strom versorgt werden.

Die Kamera schaltet sich nicht ein, was tun?

Überprüfen Sie, ob die Kamera ordnungsgemäß mit Strom versorgt wird (PoE oder 12 V). Versuchen Sie einen anderen PoE-Port oder ein anderes Ethernet-Kabel. Wenn das Problem weiterhin besteht, kontaktieren Sie den Reolink-Support unter https://support.reolink.com.

Wie konfiguriere ich die Kamera mit einem Smartphone?

Laden Sie die Reolink App aus dem App Store oder Google Play herunter und folgen Sie den Anweisungen in der App, um die Kamera hinzuzufügen. Wenn sie an einen PoE-NVR angeschlossen ist, verwenden Sie die NVR-Oberfläche.

Das Kamerabild ist unscharf, wie kann ich die Qualität verbessern?

Reinigen Sie die Linse mit einem weichen Tuch, stellen Sie sicher, dass die Kamera auf einen gut beleuchteten Bereich gerichtet ist, und aktualisieren Sie die Firmware. Setzen Sie die Kamera bei Bedarf auf die Werkseinstellungen zurück.

Der Scheinwerfer leuchtet nicht, wie kann ich ihn reparieren?

Überprüfen Sie, ob der Scheinwerfer in den Einstellungen der Reolink App aktiviert ist. Aktualisieren Sie die Firmware und setzen Sie die Kamera bei Bedarf zurück. Kontaktieren Sie den Support, wenn das Problem weiterhin besteht.

Ist die Kamera wasserdicht?

Ja, sie hat die Schutzart IP66, was bedeutet, dass sie Regen und Schnee standhält. Tauchen Sie sie jedoch nicht ins Wasser und vermeiden Sie, dass die Linse direkt von Witterungseinflüssen getroffen wird.

Kann die Kamera ohne NVR verwendet werden?

Ja, Sie können die Kamera an einen PoE-Injektor oder PoE-Switch anschließen und dann über die Reolink App konfigurieren. Der NVR ist für die Aufzeichnung und erweiterte Verwaltung optional.

Was ist die minimale Betriebstemperatur?

Die Kamera funktioniert bis -10 °C. Schalten Sie sie bei sehr kalten Bedingungen einige Minuten vor der Außeninstallation im Inneren ein, da sie Wärme erzeugt.

Wie reinige ich das Kameraobjektiv?

Verwenden Sie ein weiches, sauberes Tuch, um die Linse vorsichtig abzuwischen. Vermeiden Sie aggressive Chemikalien. Reinigen Sie regelmäßig, um Spinnweben oder Staub zu vermeiden.

BEDIENUNGSANLEITUNG RLC-81PA REOLINK

Technische Unterstützung

Wenn Sie technische Hilfe benötigen, besuchen Sie bitte unsere offizielle Support-Website und kontaktieren Sie unser Support-Team, bevor Sie die Produkte zurückschicken, https://support.reolink.com.

Support technique

Verbindungsdiagramm 16

Einrichten der Kamera 17

Installation der Kamera 19

Fehlersuche 21

Spezifikationen 22

Konformitätserklärung 22

Lieferumfang

Kamera Wasserdichter Deckel Aufsichtsschild Netzwerkkabel

Schnellstart-Leitfaden Montagelochschablone Schraubenpack

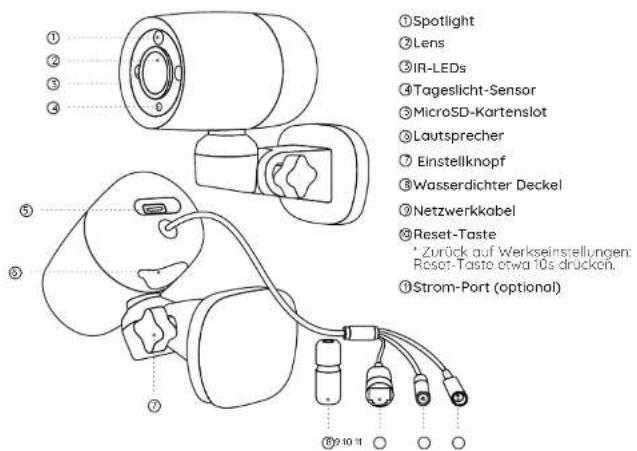

Über die Kamera

DeutschDeutsch15 16

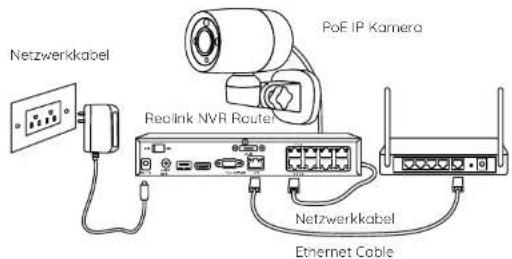

Verbindungsdiagramm

Bevor Sie die Kamera verwenden, schließen Sie Ihre Kamera bitte wie unten beschrieben an, um die erste Einrichtung abzuschließen.

1. Schließen Sie die Kamera über ein Netzwerkkabel an einen Reolink NVR (nicht im Lieferumfang enthalten) an.

2. Schließen Sie den NVR an Ihren Router an und schalten Sie den NVR ein.

HINWEIS. Die Kamera sollte mit einem 12V DC Netzadapter oder einem PoE Stromversorgungsgerät wie PoE-Injektor, PoE-Switch oder Reolink NVR (nicht im Lieferumfang enthalten) betrieben werden.

* Sie können die Kamera auch an einen PoE-Switch/-Injektor anschließen

Einrichten der Kamera

Auf Smartphone

Schnitt 1. Scannen Sie den QR-Code, um die Reolink App aus dem App Store oder Google Play Store herunterzuladen.

• Auf PC

Download-Pfad für Reolink App & Client: https://reolink.com > Support> App & Client.

HINWEIS: Wenn Sie die Kamera an einen Reolink PoE NVR anschließen, richten Sie die Kamera bitte über die NVR-Schnittstelle ein.

DeutschDeutsch17 18

Installation der Kamera

Tipps für die Installation

• Richten Sie die Kamera nicht auf eine Lichtquelle.

- Richten Sie die Kamera nicht auf ein Glosfenster. Andernfolls kann die Bildqualität aufgrund der Blendung durch Infrarot-LEDs, Umgebungslicht oder Statusleuchten beeinträchtigt werden. - Stellen Sie die Kamera nicht in einen schottigen Bereich, sondern richten Sie sie auf einen gut beleuchteten Bereich. Andernfolls kann es zu einer schlechten Bildqualität kommen. Um eine optimale Bildqualität zu gewahlleisten, sollten die Lichtverhältnisse für die Kamera und das Aufnahmepiekt gleich sein.

- Um eine bessere Bildqualität zu gewährleisten, empfiehlt es sich, das Objektiv von Zeit zu Zeit mit einem weichen Tuch zu reinigen.

- Stellen Sie sicher, dass der Strom-Port nicht direkt mit Wasser oder Feuchtigkeit ausgesetzt ist und nicht durch Staub oder andere Elemente blockiert wird.

• Die Kamera ist wasserdicht (mit IP-Schutzklasse Zertifizierung) und kann unter Bedingungen wie Regen und Schnee einwondfrei funktionieren. Das bedeutet jedoch nicht, dass die Kamera unter Wasser funktionieren kann.

- Installieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt gegen das Objektiv schlagen können.

- Die Kamera kann bei extremer Kälte von bis zu -25°C funktionieren. Wenn sie eingeschaltet ist, erzeugt die Kamera Wärme. Sie können die Kamera in Innenröumen für einige Minuten einschalten, bevor Sie sie draußen aufstellen.

Die Kamera installieren

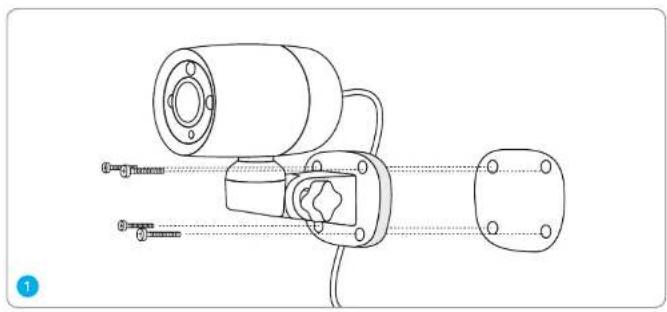

Suchen Sie die gewünschte Stelle und bohren Sie die Löcher entsprechend der Montagelochschablone. Montieren Sie die Halterungsbasis mit den mitgelieferten Befestigungsschrauben.
HINWEIS: Verwenden Sie bei Bedorf die mitgelieferten Trockenbau-Dübel.

DeutschDeutsch19 20

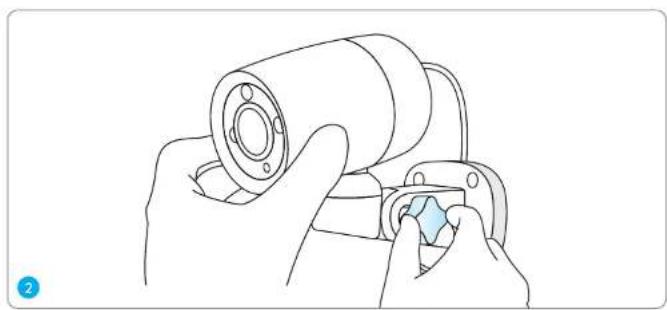

Lösen Sie den Einstellknopf an der Halterungsbasis und drehen Sie die Kamera, bis die gewünschte Ansicht eingestellt ist. Ziehen Sie den Einstellknopf fest, um die Kamera in ihrer Position zu sichern.
HINWEIS: Nach der Installation können Sie aus der Ferne Ihre Kamera über die Reolink App nach links und rechts drehen lassen, um das beste Sichtfeld zu finden.

Fehlersuche

Kamera lässt sich nicht einschalten

Wenn sich Ihre Kamera nicht einschalten lässt, versuchen Sie bitte die folgenden Lösungen:

- Vergewissem Sie sich, dass Ihre Kamera richtig mit Strom versorgt ist. Die PoE-Kamera sollte über einen PoE-Switch/Injector, den Reolink NVR oder einen 12V-Netzadapter mit Strom versorgt werden.

- Wenn die Kamera wie oben beschrieben an ein PoE-Gerät angeschlossen ist, schließen Sie die Kamera an einen anderen PoE-Port an und prüfen Sie, ob sich die Kamera einschalten lässt.

- Versuchen Sie es erneut mit einem anderen Netzwerkkabel.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support https://support.reolink.com/.

Das Bild ist nicht klar

Wenn das Bild der Kamera nicht klar ist, versuchen Sie bitte die folgenden Lösungen:

- Überprüfen Sie das Kameraobjektiv auf Schmutz, Staub oder Spinnweben, reinigen Sie das Objektiv bitte mit einem welchen, sauberen Tuch.

- Richten Sie die Kamera auf einen gut beleuchteten Bereich, die Lichtverhältnisse wirken sich stark auf die Bildqualität aus. - Aktualisieren Sie die Software Ihrer Kamera auf die neueste Version.

- Setzen Sie die Kamera auf die Werkseinstellungen zurück und überprüfen Sie sie erneut.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support https://support.reolink.com/.

Spotlight ist nicht eingeschaltet

Wenn der Spotlight Ihrer Kamera nicht eingeschaltet ist, versuchen Sie bitte folgende Lösungen:

- Stellen Sie sicher, dass das Spotlight auf der

Seite Geräteeinstellungen über die Reolink App/den Client aktiviert ist.

- Aktualisieren Sie die Software Ihrer Kamera auf die neueste Version.

- Setzen Sie die Kamera auf die

Werkseinstellungen zurück und überprüfen Sie die Spotlight-Einstellungen erneut.

Bleibt es ungelöst, kontaktieren Sie bitte

Größe: 70 x 134 x 140mm

Gewicht: 603g

Betriebstemperatur

-10°C\~+55°C (14°F\~131°F)

Betriebsfeuchtigkeit: 10%-90%

Wasserdichte Bewertung: IP66

Für weitere Spezifikationen, besuchen Sie bitte https://reolink.com/

Konformitätserklärung

CE-Konformitätserklärung

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/50/EU und der Niederspannungsrichtlinie 2014/35/EU übereinstimmt.

UKCA-Konformitätserklärung

Reolink erklärt, dass dieses Produkt den Bestimmungen von Electromagnetic Compatibility Regulations 2016 und Electrical Equipment Safety Regulations 2016 entspricht.

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keine schödlichen interferenzen bewirken, und (2) dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

HINWEIS: Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digiltoles Gerät der Klasse B gemäß Abschnitt 15 der FCC Richtlinien. Die Grenzwerte sind so ausgelegt, dass sie angemessenen Schutz gegen schädliche Störungen bei der Montage in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrohlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr erzeugen. Es gibt aber keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn das Gerät zu Störungen des Radio- oder Fernschempfangs führt, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beneben. • Die Empfangsontenne neu ausrichten oder sie umstellen. • Den Abstand zwischen dem Gerät und dem Empfänger vergrößern. • Das Gerät an einem anderen Stromkreis als den Empfänger anschließen. • Hilfe bei dem Händler oder einem erfahrenen Radio-/TV-Techniker finden.

Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt sind, können Berechtigung des Benutzers zum Betriebs des Gerätes aufnehmen.

ISED-Konformitätserklärung

Richtige Entsorgung des Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schöden für die Umwelt oder die menschliche Gesundheit zu vermeiden, recyclin Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich on den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man des Produkt einem umweitgerechten Recycling zuführen.

Begrenzte Garantie

Dieses Produkt ist mit einer 2-Jahres-Gorantie geliefert, die nur gültig ist, wenn es im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Handler gekauft wurde. Mehr: https://reolink.com/warranty-and-return/

Datenschutz & AGB

Die Nutzung des Gerätes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Halten Sie das von Kindern fern.
