MANUALE UTENTE RLC-81PA REOLINK

Se avete bisogno di assistenza tecnica, visitate il nostro sito ufficiale di Centro Assistenza e contattate il team di supporto prima di restituire i prodotti, https://support.reolink.com.

Soporte técnico

Cosa c'è nella scatola 38

Introduzione allo telecamera 39

Diagramma di connessione 40

Configurazione della telecamera 41

Montaggio della telecamera....42

Risclusione dei problemi 45

Specifiche tecniche 46

Avviso di conformità 46

Cosa c'è nella scatola

Telecamera impermeabile

Coperchio Cartello di

Cavo Ethernet

sorveglianza

Guida rapida Schema dei fori di montaggio

Confezione di viti

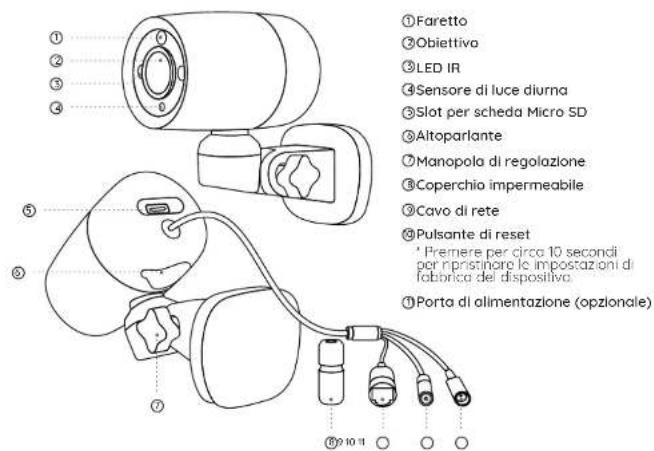

Introduzione alla telecamera

①Faretto ②Obiettivo ③LED IR ④Sensore di luce diurna ⑤Slot per scheda Micro SD ⑥Altoparlante ⑦Manopola di regolazione ⑧Coperchio impermeabile ⑨Cavo di rete ⑩Pulsante di reset * Premere per circa 10 secondi per ripristinore le impostazioni di fabbrica del dispositivo. ⑪Porta di alimentazione (opzionale)

ItalianoItaliano39 40

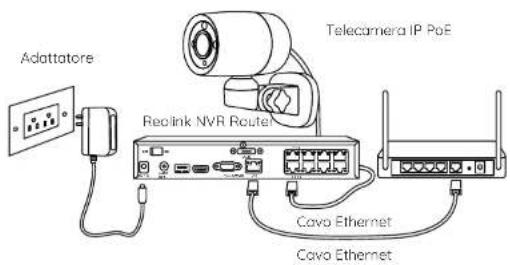

Diagramma di connessione

Prima di utilizzare la telecamera, collegarla come indicato di seguito per completare lo configurozione iniziale.

1. Collegare la telecamera a un NVR Reolink (non incluso) con un cavo Ethernet.
2. Collegare l'NVR al router e accenderlo

NOTA: La telecamera deve essere alimentata con un adattatore da 12 V CC o con un dispositivo di alimentazione PoE come un iniettore PoE, uno switch PoE o un NVR Reolink (non incluso nella confezione).

* E inoltre possibile collegare la telecamera a uno switch PoE o a un iniettore PoE.

Configurazione della telecamera

Impostazione della telecamera con uno smartphone

Step 1 Scansionare per scaricare l'App Reolink da l'App Store o da Google Play Store

• Su PC

NOTA: Se si collega la telecamera a un NVR PoE Reolink, impostare la telecamera tramite l'interfaccia del NVR.

ItalianoItaliano41 42

Montaggio della telecamera

Consigli per l'installazione

• Non rivolgere la telecamera verso fonti di luce.
- Non puntare la telecamera verso una finestra di vetro, in caso contrario, la qualità dell'immagine potrebbe risultare scodente a causa dell'abbagliamento della finestra da porte di LED o infrarossi, luci ambientali o luci di stato.
- Non posizionare la telecamera in un'area ombreggiota e puntarla verso un'area ben illuminata. In caso contrario, la qualità delle immagini potrebbe risultare scadente. Per garantire lo migliore qualità dell'immagine, le condizioni di illuminazione della telecamera e dell'oggetto da catturore devono essere le stesse.
- Per garantire una migliore qualità dell'immagine, si consiglio di pulire di tanto in tanto l'abiettivo con un ogno morbido.
- Assicurarsi che le porte di alimentazione non siano direttamente esposte all'acqua o all'umidità e che non siano bloccate da sporco o altri elementi.
- Grazie al grado di impermeabilità IP, la telecamera può funzionare correttamente in condizioni come pioggiae neve. Tuttavia, ciò non significa che la telecamera possa funzionare sott'acqua.
• Non installare la telecamera in luoghi in cui pioggia e neve possano colpire direttamente l'obiettivo.
- La telecamera può funzionare in condizioni di freddo estremo, fino a -25°C. Quando è accesa,
la telecamera produce calore. E possibile accendere la telecamera in ambienti chiusi per alcuni minuti primo di installaria all'operto.

Installazione della telecamera

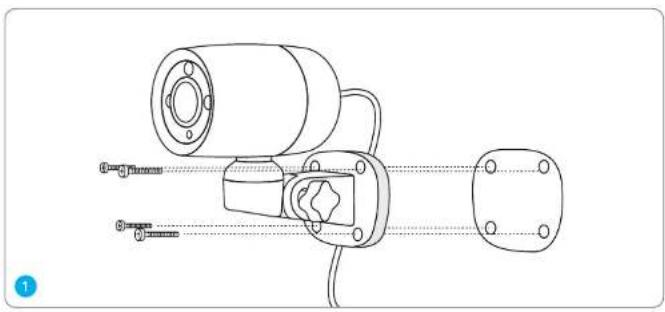

Individuare la posizione desiderata e forare in base alla dima dei fori di montaggio. Installare lo base di montaggio con le viti di montaggio incluse nella confezione.
NOTA: Se necessario, utilizzare i tosselli per cartongesso inclusi nella confezione.

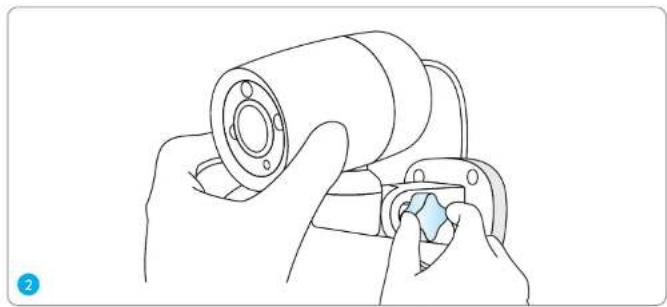

Allentare la manopola di regolazione sulla base di montaggio e ruotare la telecamera fino o impostare la visuale desiderata. Serrore la manopola di regolazione per fissore la telecamera in posizione.
NOTA: Dopo l'installazione, è possibile controllare in remoto la telecamera dell'Apo Reolink per ructore a destra e a sinistro per ottenere il miglior campo visivo.

Risoluzione dei problemi

La telecamera non si accende

Se la telecamera non si occende, provare le seguenti soluzioni:

• Assicurarsi che la telecamera sia alimentata correttamente. La telecamera PoE deve essere alimentata da uno
  switch/iniettore PoE, dall'NVR Reolink o da un odattatore di alimentazione a 12 V.
• Se la telecamera è collegata a un dispositivo PoE come elencato sopra, collegarla a un'altra porta PoE e verificare se la telecamera si accende.
• Riprovare con un altro covo Ethernet.

Se non funzionano, contattare l'assistenza Reolink https://support.reolink.com/.

L'immagine non è nitida

Se l'immagine della telecomera non è chiara, provare le seguenti soluzioni.
- Controllare che l'obiettivo non sia sporco, palveroso a con ragnatele; pulire l'obiettivo

ItalianoItaliano45 46

con un panno morbido e pulito.

- Puntore la telecamera in un'area ben illuminato; le condizioni di illuminazione influiscono notevolmente sulla qualità dell'immagine.

- Aggiornare il firmware della telecamera alla versione più recente.

- Ripristinare le impostazioni di fabbrica della telecamera e verificore nuovamente.

Se non funzionano, contattare l'assistenza Reolink https://support.reolink.com/.

Il faretto non è acceso

Se i riflettori della telecarnera non sono accesi, provare le seguenti soluzioni.

• Assicurarsi che il faretto sia abilitato nella pagina impostazioni dispositivo tromite l'App/Client Reolink.
• Aggiornare il firmware della telecamera alla versione più recente.
• Ripristinare le impostazioni di fabbrica della telecamera e verificare nuovamente le impostazioni della lucc.
  Se non funzionano, contattore l'assistenza Reolink https://support.reolink.com/.

Specifiche tecniche

Dimensioni: 70 x 134 x 140 mm Peso: 603 g Temperatura di funzionamento:

-10°C\~+55°C (14°F\~131°F)

Umidità operativa: 10%-90% Grodo di impermeabilità: IP66

Per ulteriori specifiche, visitore il sito Web ufficiale di Reclink.

Avviso di conformità

CE Dichiarazione di conformità CE

Reolink dichiaro che questo dispositivo è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della direttiva EMC 2014/30/UE e LVD 2014/35/UE.

Dichiarazione di conformità UKCA

Reolink dichiara che questo prodotto è conforme alle Electromagnetic Compatibility Regulations 2016 e alle Electrical Equipment Safety Regulations 2016.

Dichiarazioni di conformità FCC

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle due seguenti condizioni: (1) il dispositivo non può causare interferenze dannose e (2) deve accettare qualsiasi interferenze ricevuto, comprese quelle che possono causare un funzionamento indesiderato.

NOTA: Questa apparecchiatura è stata lestata ed è risultata conforme ai limiti previsti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono concepiti per fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizzo o può inrodiare energia a radiofrequenza e, se non viene installata e utilizzata secondo le istruzioni, può cousore interferenze dannose alle comunicazioni radio. Tuttavia, non è possibile garantire che non si verifichino interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze dannose allo ricezione radiotelevisiva, che possono essere determinate spegnendo e rìaccendendo l'apparecchiatura, l'utente è invitato a concare di correggere l'interferenza

con uno o più delle seguenti misure:
- Riorientare o riposizionore l'antenna ricevente.
- Aumentare la distanza tro l'apparecchiatura e il ricevitore.
- Collegare l'apparecchiatura a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
- Consultore il rivenditore o un tecnico esperto. Attenzione: Modifiche o cambiamenti non espressamente approvati dalla parte responsabile della conformità possono invalidare l'autorizzazione dell'utente all'uso dell'apparecchiatura.

Dichiarazioni di conformità ISED

Questo apparecchio digitale di Classe B è conforme alla normativo canadese ICES-003.

Smaltimento corretto di questo prodotto

Questo marchio indica che questo prodotto non deve essere smoltito con altri rifiuti domestici. In tutto l'UE. Per evitare possibili danni all'ambiente o alla salute umano dovuti allo smoltimento incontrollato dei rifiuti, ricidateli in modo responsabile per

promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e raccolto o contattare il rivenditore presso il quale è stato acquistato il prodotto. acquistato: Il prodotto potrà essere riciclato in modo sicuro per l'ambiente.

Garanzia limitata

Questo prodotto viene fornito con una garanzia limitata di 2 anni, volido solo se acquistato presso il negozio ufficiale Reolink o un rivenditore autorizzato Reolink. Per saperne di più: https://reolink.com/warranty-and-return/.

Termini e privacy

L'uso del prodotto è soggetto all'accettazione dei Termini di servizio e dell'Informativa sulla privacy su reolink.com. Tenere fuori dalla portato dei bombini.
