MANUAL DE USUARIO RLC-823S2 REOLINK

Si necesita ayuda, comuníquese con Reolink antes de devolver su producto. La mayoría de los preguntas se pueden responder a través de nuestro centro de soporte en línea en https://support.reolink.com

REOLINK INNOVATION LIMITED

FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN STREET MONG KOK KL HONG KONG

Volumen de suministro 66

Introducción a la cámara 67

Diagrama de conexión 68

Configurar la cámara 69

Montar la cámara 70

Instalar la cámara 71

Resolución de problemas 75

Especificaciones 76

Notificación de cumplimiento....77

EspañolEspañol65 66

Volumen de suministro

Cámara

Tapa impermeable

Cable de red de 1 m

Guía de inicio rápido

Pegatina de vigilancia

Plantilla de montaje

Adaptador de corriente

Paquete de tornillos

Anclaje de cable de acero

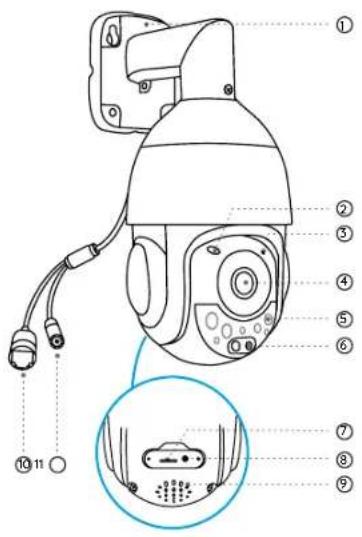

Introducción a la cámara Diagrama de conexión

① Soporte
② Sensor de luz diurna
③ Micrófono
④ Lente
⑤ LEDs IR
⑥ Foco
⑦ Ranura para tarjetas microSD
⑧ Botón de restablecimiento
⑨ Altavoz
⑩ Puerto LAN
⑪ Puerto de alimentación (opcional)

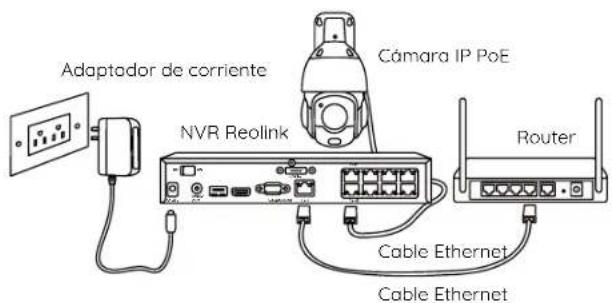

Antes de utilizar la cámara, conéctela como se indica a continuación para finalizar la configuración inicial.

1. Conecte la cámara a un NVR Reolink (no incluido) con un cable Ethernet.

2. Conecte el NVR a su router y, a continuación, encienda el NVR.

NOTA: La cámara debe alimentarse con un adaptador de 12 V CC o un dispositivo de alimentación PoE como un Inycector PoE, un interruptor PoE o un Reolink NVR (no incluidos en el paquete).

Adaptador de corriente Cámara IP PoE NVR Reolink Router Cable Ethernet Cable Ethernet

* También puede conectar la cámara a un interruptor PoE o a un inyector PoE.

Configurar la cámara Montar la cámara

Descargue e inicie el software Reolink App o Client y siga las instrucciones en pantalla para finalizar la configuración inicial.

- En el Smartphone

Escanee para descargar la aplicación Reolink.

- En el PC

Ruta de descarga del Cliente Reolink: Vaya a https://reolink.com > Support > App & Client.

NOTA: Si va a conectar la cámara a un NVR PoE de Reolink, configure la cámara a través de la interfaz del NVR.

Consejos de instalación

• No oriente la cámara hacia ninguna fuente de luz.
• No oriente la cámara hacia una ventana de cristal. De lo contrario, podría producirse una mala calidad de imagen debido al resplandor de la ventana causado por los LED infrarrojos, las luces ambientales o las luces de estado.
• No coloque la cámara en una zona sombreada orientándola hacia una zona bien iluminada. De lo contrario, podría obtener una imagen de mala calidad. Para garantizar la mejor calidad de imagen, las condiciones de iluminación tanto de la cámara como del objeto de captura deben ser las mismas.
• Asegúrese de que los puertos de alimentación no estén expuestos directamente al agua o a la humedad y de que no estén bloqueados por suciedad u otros elementos.
• La cámara resistente al agua puede funcionar correctamente en condiciones como la lluvia y la nieve. Sin embargo, esto no significa que la cámara pueda funcionar bajo el agua.
• No instale la cámara en lugares donde la lluvia y la nieve puedan golpear directamente el objetivo.

Instalar la cámara

Montaje en pared

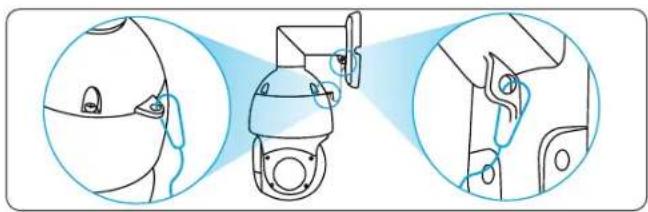

1. Conecte el anclaje de cable de acero entre la cámara y el soporte.

1. Coloque la plantilla de montaje en la posición deseada de la pared y taladre los agujeros en consecuencia.

1. Instale dos tornillos en los dos orificios superiores y cuelgue el soporte sobre ellos.

1. Instale otros dos tornillos en los dos orificios inferiores para fijar el soporte.

Montaje en techo

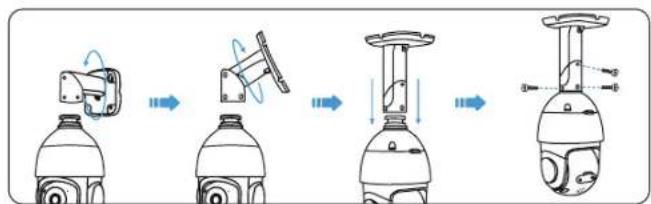

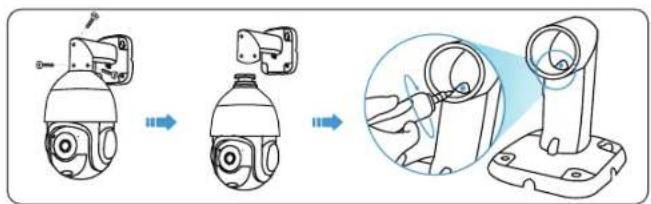

1. Afloje los tornillos para separar la cámara del soporte.

1. Afloje los dos tornillos del interior y del exterior del soporte, y girelo de forma que quede vertical al techo. A continuación, apriete los tornillos del soporte.

EspañolEspañol73 74

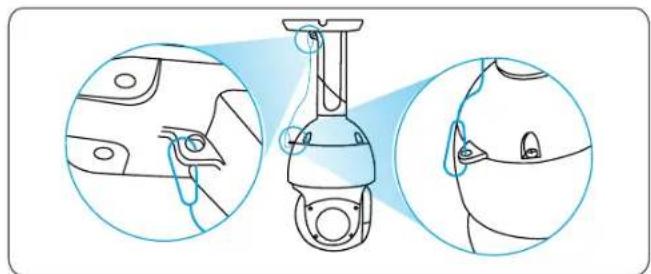

1. Conecte el anclaje de cable de acero entre la cámara y el soporte.

4.Coloque la plantilla de montaje en la posición deseada del techo y taladre los agujeros como corresponda, después inserte los tacos para paneles de yeso.

5.Fije la base del soporte a la superficie de montaje con tornillos.

Resolución de problemas

La cámara no se enciende

Si su cámara no se enciende, pruebe las siguientes soluciones:

- Asegúrese de que la cámara esté correctamente alimentada. La cámara PoE debe estar alimentada por un interruptor/inyector PoE, un NVR Reolink o un adaptador de corriente de 12V 2A.

- Si la cámara está conectada a un dispositivo PoE de los indicados anteriormente, conectela a otro puerto PoE y vuelva a comprobarlo.

- Vuelva a intentarlo con otro cable Ethernet.

Si no funciona, póngase en contacto con el servicio de soporte de Reolink https://support.reolink.com.

La imagen no es nítida

Si la imagen de la cámara no es nítida, pruebe las siguientes soluciones:

• Compruebe si hay suciedad, polvo o telarañas en el objetivo de la cámara, limpielo con un paño suave y limpio.
• Apunte la cámara hacia una zona bien iluminada, las condiciones de iluminación afectarán mucho a la calidad de la imagen.
• Actualice el firmware de su cámara a la última versión.
• Restaure la cámara a los ajustes de fábrica y vuelva a comprobarla.

Si no funciona, póngase en contacto con el servicio de soporte de Reolink https://support.reolink.com.

EspañolEspañol75 76

El movimiento horizontal y vertical no funciona

Si el movimiento horizontal y vertical no funciona, pruebe las siguientes soluciones:

• Encienda la cámara y compruebe si realiza automáticamente el movimiento horizontal y vertical. Si no es así, es posible que la cámara esté defectuosa. En caso afirmativo, consulte los pasos siguientes.
• Si la cámara no consigue realizar el movimiento horizontal/vertical a través de Reolink App/Client en la WAN (de forma remota), inténtelo en la LAN (de forma local) y compruebe si funciona.
• Actualice la App/Client Reolink y el firmware de la cámara a la última versión.
• Restaure la cámara a los ajustes de fábrica y compruebe de nuevo el movimiento horizontal y vertical.

Si no funciona, póngase en contacto con el servicio de soporte de Reolink https://support.reolink.com.

Especificaciones

General

Dimensiones: 373*177*140mm (Montaje en techo)

Peso: 2,34 kg

Temperatura de funcionamiento: -10°C a 55°C (14°F a 131°F)

Humedad de funcionamiento: 10%-90%

Para más especificaciones, visite https://reolink.com/.

Notificación de cumplimiento

Declaración de conformidad CE

Reolink declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva CEM 2014/30/UE y LVD 2014/35/UE.

Declaraciones de conformidad con la FCC

Este dispositivo cumple con la Parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

NOTA: Este equipo ha sido probado y se ha determinado que cumple los límites establecidos para un dispositivo digital de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe ninguna garantía de que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias

EspañolEspañol77 78

mediante una o varias de las siguientes medidas:

• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.
• Consulte al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Cuidado: Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.

Declaraciones de conformidad ISED

Eliminación correcta de este producto

Esta marca indica que este producto no debe eliminarse con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana derivados de la eliminación incontrolada de residuos, recíclelo de forma responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el establecimiento donde adquirió el producto.

Ellos pueden llevarse este producto para reciclarlo de forma segura para el medio ambiente.

Garantía limitada

Este producto tiene una garantía limitada de 2 años que sólo es válida si se adquiere en la tienda oficial de Reolink o en un distribuidor autorizado de Reolink. Más información: https://reolink.com/warranty-and-return/.

Términos y privacidad

El uso del producto está sujeto a su aceptación de los términos y condiciones del servicio y de la política de privacidad de reolink.com. Manténgalo fuera del alcance de los niños.

Soporte técnico

Si necesita ayuda técnica, visite nuestro sitio oficial de soporte y pángase en contacto con nuestro equipo de soporte antes de devolver los productos: https://support.reolink.com.
