Produkttyp	PTZ-Überwachungskamera für den Außenbereich
Marke	Reolink
Modell	RLC-823S2
Abmessungen (Deckenmontage)	373 x 177 x 140 mm
Gewicht	2,34 kg
Stromversorgung	12 V DC (Netzteil enthalten) oder PoE (802.3af)
Betriebstemperatur	-10 °C bis 55 °C
Betriebsfeuchtigkeit	10 % – 90 %
Wetterbeständigkeit	Wasserdicht (funktioniert bei Regen und Schnee)
Nachtsicht	Infrarot-LEDs und LED-Strahler
Schwenkbereich	Motorisierter Schwenk-/Neigekopf
Audio	Integriertes Mikrofon und Lautsprecher (Zwei-Wege-Audio)
Lokaler Speicher	microSD-Kartenslot (nicht enthalten)
Konnektivität	Ethernet-LAN-Anschluss (PoE)
Funktionen	Tageslichtsensor, IR-LED, Strahler, Reset
Lieferumfang	Kamera, wasserdichte Abdeckung, 1 m Netzwerkkabel, Schnellstartanleitung, Aufkleber, Montageschablone, Netzteil, Schraubenbeutel, Metall-Kabelanker
Wartung	Objektiv mit einem weichen, trockenen Tuch reinigen; Anschlüsse vor Wasser und Feuchtigkeit schützen
Garantie	2 Jahre (eingeschränkt, gültig bei Kauf im offiziellen Shop oder bei autorisierten Händlern)
Zertifizierungen	CE, FCC Teil 15 Klasse B, ISED NMB-003
Technischer Support	https://support.reolink.com

Häufig gestellte Fragen - RLC-823S2 REOLINK

Was tun, wenn die Kamera nicht startet?

Überprüfen Sie, ob die Kamera richtig angeschlossen ist: Sie muss über ein 12-V-DC-Netzteil, einen PoE-Injektor/Switch oder einen Reolink-NVR mit Strom versorgt werden. Versuchen Sie einen anderen PoE-Port oder ein anderes Ethernet-Kabel. Wenn das Problem weiterhin besteht, kontaktieren Sie den Reolink-Support unter https://support.reolink.com.

Wie kann ich die Bildschärfe verbessern?

Reinigen Sie das Objektiv mit einem weichen, trockenen Tuch. Richten Sie die Kamera auf einen gut beleuchteten Bereich, da die Lichtverhältnisse die Qualität beeinflussen. Aktualisieren Sie die Firmware und setzen Sie die Kamera bei Bedarf auf die Werkseinstellungen zurück. Kontaktieren Sie den Support, wenn das Problem weiterhin besteht.

Was tun, wenn der Schwenk-/Neigekopf nicht funktioniert?

Überprüfen Sie, ob die Kamera beim Einschalten eine automatische Bewegung ausführt. Testen Sie die Steuerung über die App im lokalen Netzwerk (LAN) statt über das Internet (WAN). Aktualisieren Sie die App, den Client und die Firmware der Kamera. Führen Sie einen Werksreset durch. Kontaktieren Sie den Reolink-Support, wenn das Problem weiterhin besteht.

Kann ich die Kamera draußen im Regen installieren?

Ja, die Kamera ist wasserdicht und kann bei Regen und Schnee betrieben werden. Tauchen Sie sie jedoch nicht in Wasser und vermeiden Sie es, das Objektiv direkt auf Niederschlag zu richten. Stellen Sie sicher, dass die Stromanschlüsse nicht Wasser ausgesetzt oder verstopft sind.

Wie verbinde ich die Kamera mit einem Reolink-NVR?

Verbinden Sie die Kamera über ein Ethernet-Kabel mit dem NVR. Schließen Sie den NVR an Ihren Router an und schalten Sie ihn ein. Die Kamera wird über den NVR (PoE) mit Strom versorgt. Konfigurieren Sie sie dann über die NVR-Oberfläche.

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Finden Sie die Reset-Taste (Markierung ⑧ auf der Abbildung). Halten Sie sie mit einem spitzen Gegenstand etwa 10 Sekunden lang gedrückt, dann lassen Sie los. Die Kamera startet mit den Standardeinstellungen neu.

Wo finde ich die neueste Firmware-Version?

Gehen Sie auf die offizielle Reolink-Website: https://reolink.com und rufen Sie den Download-Bereich auf. Sie können auch über die Reolink-App oder den PC-Client nach Updates suchen.

Wie montiere ich die Kamera an der Decke?

Lösen Sie die Schrauben, um die Kamera von der Halterung zu trennen. Lösen Sie die beiden inneren und äußeren Schrauben der Halterung, drehen Sie sie in die vertikale Position und ziehen Sie sie wieder fest. Befestigen Sie die Basis der Halterung mit den mitgelieferten Schrauben und der Montageschablone an der Decke.

Was ist die maximale Länge des Ethernet-Kabels?

Für eine zuverlässige PoE-Verbindung beträgt die empfohlene maximale Länge des Ethernet-Kabels 100 Meter. Verwenden Sie bei größeren Entfernungen einen Repeater oder einen zusätzlichen PoE-Switch.

Wie kontaktiere ich den Reolink-Techniksupport?

Bevor Sie das Produkt zurücksenden, besuchen Sie das Online-Hilfezentrum unter https://support.reolink.com. Dort finden Sie Fehlerbehebungsartikel und können eine Supportanfrage stellen.

BEDIENUNGSANLEITUNG RLC-823S2 REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.

Support technique

Verbindungsdiagramm 20

Einrichten der Kamera 21

Montage der Kamera 22

Installation der Kamera 23

Fehlerbehebung 27

Spezifikationen 28

Konformitätserklärung 29

DeutschDeutsch17 18

Lieferumfang

Kamera

Wasserdichter Deckel

1m Netzwerkkabel

Kurzanleitung

Überwachungs- aufkleber

Lochschablone zur Montage

Netzadapter

Schraubenpack

Drahtseil-Anker

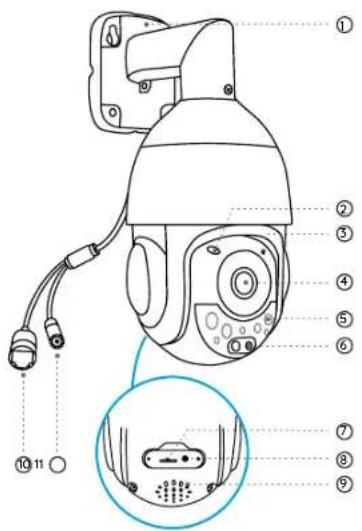

Über die Kamera Verbindungsdiagramm

① Halterung
② Tageslichtsensor
③ Mikrofon
④ Objektiv
⑤ IR-LEDs
⑥ Spotlight
⑦ microSD-Kartenslot
⑧ Reset-Taste
⑨ Lautsprecher
⑩ LAN Port
⑪ Strom Port (optional)

DeutschDeutsch19 20

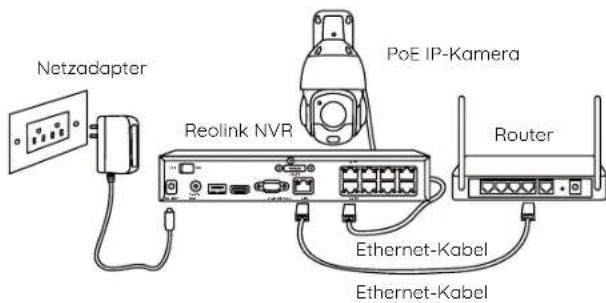

Schließen Sie Ihre Kamera vor der Ersteinrichtung wie folgt an:

1. Verbinden Sie die Kamera mit einem Reolink NVR (nicht im Lieferumfang enthalten) über ein Ethernet-Kabel.
2. Verbinden Sie den NVR mit Ihrem Router und schalten Sie den NVR ein.

HINWEIS: Die Kamera sollte mit einem 12V DC-Adapter oder einem PoE-Stromversorgungsgerät wie einem PoE-Injector, PoE-Switch oder Reolink NVR (nicht inklusive) betrieben werden.

* Sie können die Kamera auch mit PoE-Switch oder PoE-Injector verbinden.

Einrichten der Kamera Montage der Kamera

Laden Sie die Reolink App oder Client Software herunter, starten Sie sie und folgen Sie den Anweisungen zur Ersteinrichtung auf dem Bildschirm.

- Auf Smartphone

Scannen, um die Reolink App herunterzuladen.

- Auf dem PC

Download-Pfad von Reolink Client: https://reolink.com > Support > App & Client.

HINWEIS: Wenn Sie die PoE-Kamera an einen Reolink PoE NVR anschließen möchten, richten Sie dann die Kamera bitte über die NVR-Schnittstelle ein.

DeutschDeutsch21 22

Tipps zur Installation

- Richten Sie die Kamera nicht auf eine Lichtquelle.

- Richten Sie die Kamera nicht auf ein Glasfenster. Andernfalls kann es zu einer schlechten Bildqualität kommen, weil Infrarot-LEDs, Umgebungslicht oder Statusleuchten durch das Fenster blenden.

- Stellen Sie die Kamera nicht in einem schattigen Bereich auf, sondern richten Sie sie auf einen gut beleuchteten Bereich. Andernfalls kann es zu einer schlechten Bildqualität kommen. Für eine optimale Bildqualität müssen die Kamera und das Aufnahmeobjekt die gleichen Lichtverhältnisse aufweisen.

- Stellen Sie sicher, dass die Stromanschlüsse nicht direkt mit Wasser oder Feuchtigkeit in Berührung kommen und nicht durch Schmutz oder andere Elemente blockiert sind.

- Dank der zertifizierten IP-Schutzklasse kann die Kamera auch bei Regen und Schnee einwandfrei funktionieren. Das bedeutet jedoch nicht, dass die Kamera unter Wasser funktionieren kann.

- Installieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt auf das Objektiv treffen können.

Installation der Kamera

An der Wand

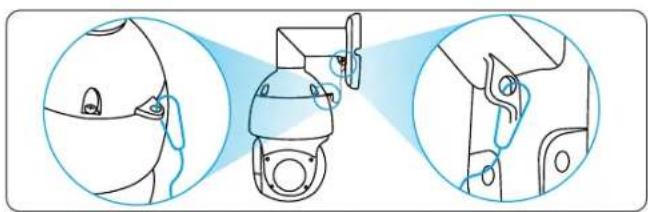

1. Verbinden Sie den Drahtseil-Anker zwischen der Kamera und der Halterung.

1. Legen Sie die Montageschablone an die gewünschte Position und bohren Sie entsprechende Löcher.

1. Bringen Sie zwei Schrauben in den oberen beiden Löchern an und hängen Sie die Halterung darüber.

1. Bringen Sie zwei weitere Schrauben in den unteren beiden Löchern an, um die Halterung zu befestigen.

An der Decke

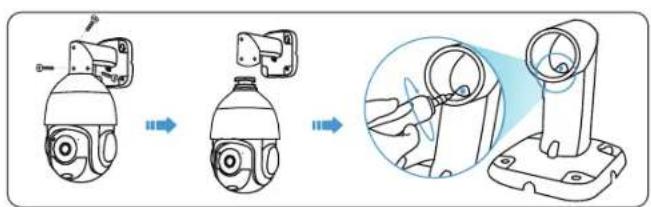

1. Lockern Sie die Schrauben, um die Kamera von der Halterung zu lösen.

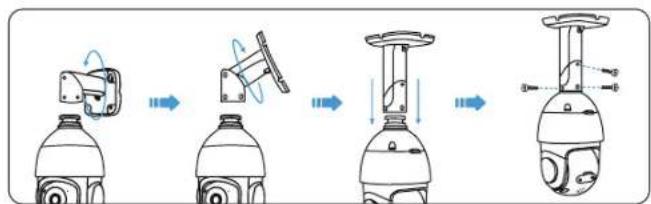

1. Lockern Sie die beiden Schrauben auf der Innen- und Außenseite der Halterung und schwenken Sie sie so, dass sie senkrecht zur Decke steht. Ziehen Sie dann die Schrauben an der Halterung fest.

DeutschDeutsch25 26

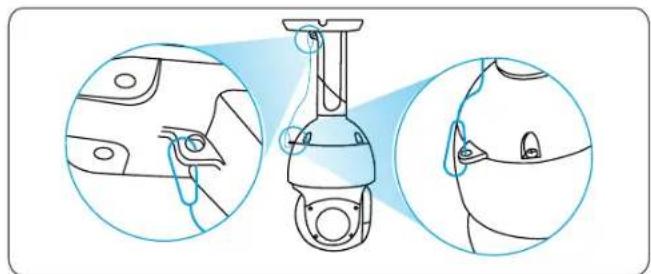

1. Verbinden Sie den Drahtsell-Anker zwischen der Kamera und der Halterung.

1. Legen Sie die Montageschablone an die gewünschte Position, bohren Sie entsprechende Löcher und setzen Sie dann die Trockenbaudübel ein.

1. Befestigen Sie die Halterungsbasis mit Schrauben an der Montagefläche.

Fehlerbehebung

Kamera lässt sich nicht einschalten

Wenn sich Ihre Kamera nicht einschalten lässt, versuchen Sie bitte die folgenden Lösungen:

• Stellen Sie sicher, dass Ihre Kamera richtig mit Strom versorgt ist. Die PoE-Kamera sollte über einen PoE-Switch/Injektor, den Reolink NVR oder einen 12V-Netzadapter mit Strom versorgt werden.
• Wenn die Kamera wie oben beschrieben an ein PoE-Gerät angeschlossen ist, schließen Sie die Kamera an einen anderen PoE-Anschluss an und prüfen Sie erneut.
• Versuchen Sie es erneut mit einem anderen Netzwerkkabel. Bei anhaltenden Problemen kontaktieren Sie Reolink Support unter https://support.reolink.com/.reolink.com/.reolink.com/.

Das Bild ist nicht klar

Wenn das von der Kamera gelieferte Bild nicht klar ist, versuchen Sie bitte die folgenden Lösungen:

• Prüfen Sie die Kuppelabdeckung der Kamera auf Schmutz, Staub oder Spinnweben, und reinigen Sie sie mit einem weichen, sauberen Tuch.
• Richten Sie die Kamera auf einen gut beleuchteten Bereich, da die Lichtverhältnisse die Bildqualität stark beeinflussen.
• Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.
• Setzen Sie die Kamera auf die Werkseinstellungen zurück und prüfen Sie sie erneut.

DeutschDeutsch27 28

Sollte es ungelöst bleiben, kontaktieren Sie bitte Reolink Support auf https://support.reolink.com/.

Pan & Tilt funktioniert nicht

Wenn die PT-Funktion nicht funktioniert, versuchen Sie bitte die folgenden Lösungen:

• Schalten Sie die Kamera ein und prüfen Sie, ob sie sich automatisch schwenken/neigen lässt. Falls nicht, könnte die Kamera defekt sein. Wenn ja, befolgen Sie bitte die weiteren Schritte.
• Wenn die Kamera über die Reolink App/Client auf dem WAN (remote) nicht schwenken/neigen kann, versuchen Sie es auf dem LAN (lokal) und prüfen Sie, ob es funktioniert.
• Aktualisieren Sie die App/Client und die Firmware auf die neueste Version.
• Setzen Sie die Kamera auf die Werkseinstellungen zurück und prüfen Sie sie erneut. Oder Sie können sich an Support wenden: https://support.reolink.com/.

Spezifikationen

Grundlegend

Dimensionen: 373*177*140mm (Deckenmontage) Gewicht: 2.34kg

Arbeitstemperatur: -10°C to 55°C (14°F to 131°F)

Arbeitsfeuchtigkeit: 10%-90%

Weitere Spezifikationen finden Sie unter https://reolink.com/.

Konformitätserklärung

CE-Konformitätserklärung

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU übereinstimmt.

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen bewirken; (2) und dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

HINWEIS: Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Abschnitt 15 der FCC-Richtlinien. Die Grenzwerte sind so ausgelegt, dass sie angemessenen Schutz gegen schädliche Störungen bei der Montage in Wohngebleten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr erzeugen. Es gibt aber keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn das Gerät zu Störungen des Radio- oder Fernsehempfangs führt, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

DeutschDeutsch29 30

• Die Empfangsantenne neu ausrichten oder sie umstellen.
- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
- Das Gerät an einen anderen Stromkreis als den Empfänger anschließen. - Hilfe bei dem Händler oder einem erfahrenen Radio-/TV-Techniker finden.

Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt sind, können Berechtigung des Benutzers zum Betrieb des Gerätes aufheben

ISED-Konformitätserklärung

Richtige Entsorgung des Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermeiden, recyclein Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Beschränkte Garantie

Dieses Produkt wird mit einer beschränkten 2-Jahres-Garantie geliefert, die nur beim Kauf im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler gültig ist. Mehr erfahren: https://reolink.com/warranty-and-return/.

AGB & Datenschutz

Die Nutzung des Produktes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Halten Sie das von Kindern fern.

Technischer Support

Wenn Sie technische Hilfe benötigen, besuchen Sie bitte unsere offizielle Support-Website und kontaktieren Sie unser Support-Team auf https://support.reolink.com, bevor Sie die Produkte zurückschicken.
