RLC-823S2 - Caméra de surveillance REOLINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance PTZ extérieure
Marque	Reolink
Modèle	RLC-823S2
Dimensions (montage au plafond)	373 x 177 x 140 mm
Poids	2,34 kg
Alimentation	12 V DC (adaptateur secteur inclus) ou PoE (802.3af)
Température de fonctionnement	-10 °C à 55 °C
Humidité de fonctionnement	10 % – 90 %
Résistance aux intempéries	Étanche (fonctionne sous pluie et neige)
Vision nocturne	LED infrarouges et spot lumineux
Angle de rotation	Pan/Tilt motorisé (panoramique et inclinaison)
Audio	Microphone et haut-parleur intégrés (audio bidirectionnel)
Stockage local	Fente pour carte microSD (non incluse)
Connectivité	Port LAN Ethernet (PoE)
Fonctionnalités	Détecteur de lumière du jour, LED IR, spot, réinitialisation
Contenu de la boîte	Caméra, couvercle étanche, câble réseau 1 m, guide de démarrage, autocollant, gabarit de montage, adaptateur secteur, sachet de vis, ancre à câble métallique
Entretien	Nettoyer l'objectif avec un chiffon doux et sec ; protéger les ports de l'eau et de l'humidité
Garantie	2 ans (limitée, valable si acheté en boutique officielle ou chez un revendeur agréé)
Certifications	CE, FCC Partie 15 Classe B, ISED NMB-003
Support technique	https://support.reolink.com

FOIRE AUX QUESTIONS - RLC-823S2 REOLINK

Que faire si la caméra ne s'allume pas ?

Vérifiez que la caméra est correctement branchée : elle doit être alimentée par un adaptateur 12 V DC, un injecteur/commutateur PoE ou un NVR Reolink. Essayez un autre port PoE ou un autre câble Ethernet. Si le problème persiste, contactez l'assistance Reolink sur https://support.reolink.com.

Comment améliorer la netteté de l'image ?

Nettoyez l'objectif avec un chiffon doux et sec. Dirigez la caméra vers une zone bien éclairée, car les conditions d'éclairage influent sur la qualité. Mettez à jour le micrologiciel et rétablissez les paramètres d'usine si nécessaire. Contactez l'assistance si le problème persiste.

Que faire si le Pan/Tilt ne fonctionne pas ?

Vérifiez que la caméra effectue un mouvement automatique à la mise sous tension. Testez le contrôle via l'application en local (LAN) plutôt qu'à distance (WAN). Mettez à jour l'application, le client et le micrologiciel de la caméra. Effectuez une réinitialisation d'usine. Contactez l'assistance Reolink si le problème persiste.

Puis-je installer la caméra à l'extérieur sous la pluie ?

Oui, la caméra est étanche et peut fonctionner sous la pluie et la neige. Cependant, ne l'immergez pas dans l'eau et évitez d'orienter l'objectif directement vers des précipitations. Assurez-vous que les ports d'alimentation ne sont pas exposés à l'eau ou obstrués.

Comment connecter la caméra à un NVR Reolink ?

Connectez la caméra au NVR via un câble Ethernet. Branchez le NVR à votre routeur et mettez-le sous tension. La caméra sera alimentée par le NVR (PoE). Configurez-la ensuite via l'interface du NVR.

Comment réinitialiser la caméra aux paramètres d'usine ?

Localisez le bouton de réinitialisation (repère ⑧ sur le schéma). Maintenez-le enfoncé pendant environ 10 secondes avec un outil pointu, puis relâchez. La caméra redémarrera avec les paramètres par défaut.

Où trouver la dernière version du micrologiciel ?

Rendez-vous sur le site officiel de Reolink : https://reolink.com et accédez à la section de téléchargement. Vous pouvez également vérifier les mises à jour via l'application Reolink ou le client PC.

Comment monter la caméra au plafond ?

Détachez la caméra du support en desserrant les vis. Desserrez les deux vis intérieure et extérieure du support, pivotez-le pour qu'il soit vertical, puis resserrez. Fixez la base du support au plafond à l'aide des vis et du gabarit de montage fournis.

Quelle est la distance maximale du câble Ethernet ?

Pour une connexion PoE fiable, la longueur maximale recommandée du câble Ethernet est de 100 mètres. Au-delà, utilisez un répéteur ou un commutateur PoE supplémentaire.

Comment contacter le support technique Reolink ?

Avant de retourner le produit, consultez le centre d'aide en ligne à l'adresse https://support.reolink.com. Vous y trouverez des articles de dépannage et pourrez soumettre une demande d'assistance.

MODE D'EMPLOI RLC-823S2 REOLINK

Si vous avez besoin d'aide, veuillez contacter Reolink avant de retourner votre produit. La plupart des questions peuvent être répondues via notre centre de support en ligne à l'adresse https://support.reolink.com.

Supporto Tecnico

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Contenu de la Boîte 34

Présentation de la Caméra 35

Diagramme de Connexion 36

Configuration de la Caméra 37

Montage de la Camera 38

Installation de la Caméra 39

Dépannage 43

Caractéristiques 44

Notice de Conformité 45

Contenu de la Boîte

Caméra

Couvercle Étanche

Câble Réseau de 1 m

Guide de Démarrage Rapide

Autocollant de Surveillance

Gabarit de Montage

Adaptateur Secteur

Sachet de Vis

Ancre à Câble Métallique

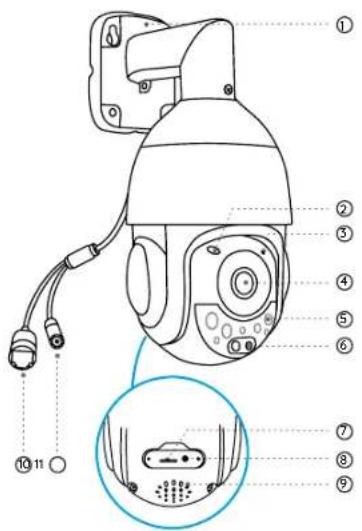

Présentation de la Caméra Diagramme de Connexion

① Support
② Détecteur de Lumière du Jour
③ Microphone
④ Objectif
⑤ LED IR
⑥ Spot
⑦ Fente de Carte microSD
⑧ Bouton de Réinitialisation
⑨ Haut-parleur
⑩ Port LAN
⑪ Port d'Alimentation (Facultatif)

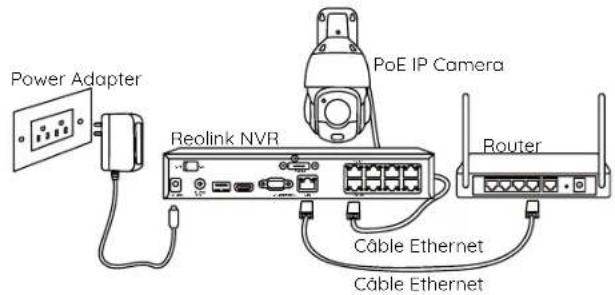

Avant d'utiliser la caméra, veuillez connecter votre caméra selon les instructions

ci-dessous pour finaliser la configuration initiale.

1. Connectez la caméra à un NVR Reolink (non fourni) à l'aide d'un câble Ethernet.
2. Connectez le NVR à votre routeur, puis mettez le NVR sous tension.

REMARQUE : La caméra doit être alimentée par un adaptateur 12V DC ou un dispositif d'alimentation PoE tel qu'un injecteur PoE, un commutateur PoE ou un NVR Reolink (non inclus dans l'emballage).

* Vous pouvez aussi connecter la caméra à un commutateur PoE ou à un injecteur PoE.

Configuration de la Caméra Montage de la Caméra

Téléchargez et lancez le logiciel Reolink App ou Client, et suivez les instructions

à l'écran pour terminer la configuration initiale.

- Sur Smartphone

Scanner pour télécharger l'application Reolink.

- Sur PC

Chemin de téléchargement du client Reolink : Allez sur https://reolink.com >

REMARQUE : Si vous connectez la caméra à un NVR PoE Reollink, veuillez configurer la caméra via l'interface du NVR.

Astuces d'Installation

- Ne pas orienter la caméra vers une source de lumière.

- Ne pas orienter la caméra vers une fenêtre en verre. Sinon, la qualité de l'image risque d'être médiocre en raison de l'éblouissement causé par les LED infrarouges, les lumières ambiantes ou les voyants d'état.

- Ne pas mettre la caméra dans une zone ombragée et l'orienter vers une zone bien éclairée. Sinon, la qualité de l'image risque d'être médiocre. Pour assurer une qualité d'image optimale, les conditions d'éclairage de la caméra et de l'objet à capturer doivent être les mêmes.

- Assurez-vous que les ports d'alimentation ne sont pas directement exposés à

l'eau ou à l'humidité et qu'ils ne sont pas obstrués par des saletés ou autres.

- La caméra étanche peut fonctionner correctement dans des conditions telles que la pluie et la neige. Cependant, cela ne signifie pas que la caméra peut fonctionner sous l'eau.

- N'installez pas la caméra à des endroits où la pluie et la nelge peuvent frapper directement l'objectif.

Installation de la Caméra

Installation au Mur

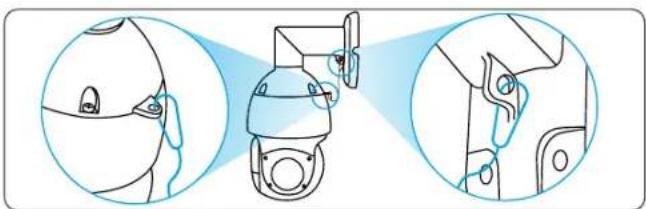

1. Connectez l'ancrage du câble métallique entre la caméra et le support.

1. Placez le gabarit de montage à l'endroit souhaité du mur et percez les trous en conséquence.

1. Installer deux vis dans les deux trous supérieurs et accrocher le support par-dessus.

1. Installer deux autres vis dans les deux trous inférieurs pour fixer le support.

Installation au Plafond

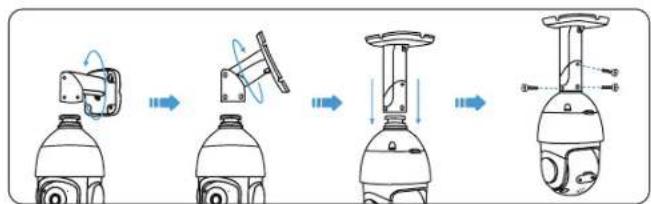

1. Desserrez les vis pour détacher la caméra du support.

1. Desserrez les deux vis à l'intérieur et à l'extérieur du support et faites-le pivoter de manière à ce qu'il soit à la verticale du plafond. Serrez ensuite les vis sur le support.

FrançaisFrançais41 42

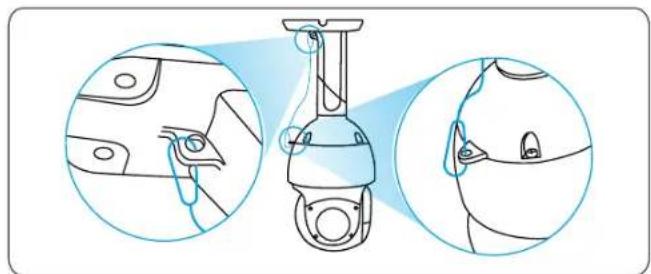

1. Connectez l'ancrage du câble métallique entre la caméra et le support.

1. Placez le gabarit de montage à l'endroit désiré du plafond et percez les trous, puis insérez les chevilles pour cloisons sèches.

5.Fixez la base du support à la surface de montage à l'aide de vis.

Dépannage

La Caméra Ne S'allume Pas

- Assurez-vous que votre caméra est correctement branchée. La caméra PoE doit être alimentée par un commutateur/injecteur PoE, un NVR Reolink ou un adaptateur d'alimentation 12V 2A.

- Si la caméra est branchée à un périphérique PoE comme indiqué ci-dessus, connectez-la à un autre port PoE et vérifiez à nouveau.

- Réessayez avec un autre câble Ethernet.

Si ces solutions ne fonctionnent pas, contactez l'Assistance Reolink https://support.reolink.com.

L'Image N'Est Pas Nette

Si l'image de la caméra n'est pas claire, essayez les solutions suivantes :

• Vérifiez que l'objectif de la caméra n'est pas sale, poussiéreux ou couvert de toiles d'araignée, nettoyez-le avec un chiffon doux et propre.
• Dirigez la caméra vers une zone bien éclairée, les conditions d'éclairage affectent considérablement la qualité de l'image.
• Mettez à jour le micrologiciel de votre caméra vers la dernière version.
• Rétablissez les paramètres d'usine de la caméra et vérifiez à nouveau.

Si ces solutions ne fonctionnent pas, contactez l'Assistance Reolink https://support.reolink.com/.

FrançaisFrançais43 44

Le "Pan & Tilt" Ne Fonctionnent Pas

Si la fonction de pan & tilt ne fonctionne pas, essayez les solutions suivantes :

• Mettez la caméra sous tension et vérifiez si elle effectue automatiquement un panoramique/une inclinaison. Si ce n'est pas le cas, il se peut que la caméra soit défectueuse. Si c'est le cas, veuillez vous reporter aux étapes suivantes.
• Si la caméra ne parvient pas à effectuer un panoramique/une inclinaison via Reolink App/Client sur le WAN (à distance), essayez sur le LAN (localement) et voyez si cela fonctionne.
• Mettez à niveau le micrologiciel de Reolink App/Client et de la caméra vers la dernière version.
• Restaurez les paramètres d'usine de la caméra et vérifiez à nouveau le pan/tilt.

Si ces solutions ne fonctionnent pas, contactez l'Assistance Reolinkhttps://support.reolink.com.

Caractéristiques

Généralités

Dimension:373*177*140mm (Montage au Plafond) Poids : 2,34 kg

Température de Fonctionnement : -10°C à 55°C (14°F à 131°F)

Humidité de Fonctionnement : 10%-90%

Pour plus de Caractéristiques, rendez-vous sur https://reollink.com/.

Notice de Conformité

Déclaration de Conformité CE

Reolink déclare que cet appareil est conforme aux exigences fondamentales et aux autres dispositions pertinentes de la Directive EMC 2014/30/EU et LVD 2014/35/EU.

Déclarations de Conformité FCC

Cet appareil est conforme à la Partie 15 des Règles de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

REMARQUE: Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de Classe B, conformément à la Partie 15 des Règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

FrançaisFrançais45 46

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise de courant située sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Avertissement : Les changements ou modifications qui ne sont pas expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner l'équipement.

Déclarations de Conformité ISED

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Traitement Correct de ce Produit

Ce symbole signale que ce produit ne doit pas être éliminé avec les autres déchets ménagers dans l'ensemble de l'UE. Pour prévenir toute atteinte à l'environnement ou à la santé humaine due à une élimination incontrôlée des déchets, il convient de recycler le produit de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour rapporter votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant où le produit a été acheté. Celui-ci pourra prendre en charge ce produit pour le recycler dans le respect de l'environnement.

Garantie Limitée

Ce produit est assorti d'une garantie limitée de 2 ans qui n'est valable que si

acheté dans la boutique officielle de Reolink ou auprès d'un revendeur agréé par Reolink.

En apprendre plus : https://reolink.com/warranty-and-return/.

Conditions et Confidentialité

L'utilisation du produit est soumise à votre acceptation des Conditions d'Utilisation et à la Politique de Confidentialité de reolink.com. Tenir hors de portée des enfants.

Support Technique

Si vous avez besoin d'une aide technique, veuillez consulter notre site d'assistance officiel et contacter notre équipe d'assistance avant de ren-voyer les produits : https://support.reolink.com.
