MANUAL DE USUARIO CT35 PRO PRF0177583 ELICA
La salida de aire del aparato no tiene que conectarse a un conducto usado para el descargue de otros humos como sistemas de calefacción, calentador. Ecc.
Para la emisión al exterior del aire, respetar las normas en vigor.
La alimentación del posible motor remoto, en caso de producto sin motor a bordo, se realiza a través de la campana puesta en la cocina.
Antes de la conexión eléctrica asegurarse de que los valores de tensión de la vivienda correspondan con las etiquetas de los datos eléctricos del aparato.
Antes de realizar cualquier tipo de operación de limpieza o mantenimiento, asegurar que el dispositivo estè desconectados de la red eléctrica.
Un buen mantenimiento garantiza un buen funcionamiento y un buen rendimiento en el tiempo.
Todos los modelos son de clase I, por lo tanto necesitan una conexión a tierra.
Este aparato puede ser usado por niños que tengan o superen los 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales, o con falta de experiencia o capacitación necesarios, siempre que estén bajo vigilancia.
Los niños no tienen que jugar con el aparato.
Los niños no tienen que realizar la limpieza y el mantenimiento sin que se los vigile.
Si el cable de alimentación está dañado, este tendrá que ser cambiado por un cable o por assemblaje especial, que estará disponible en las oficinas del contractor o en las de la asistencia técnica.
El local deberá disponer de una ventilación adecuada cuando se utilice la campana de cocina contemporáneamente con otros aparatos que utilicen gases u otros combustibles (no se aplica a los aparatos que se limiten a descargar de nuevo el aire en el local);
Existe la posibilidad de incendio si la limpieza no se lleva a cabo de acuerdo con las instrucciones;
No prepare alimentos flambeados debajo de la campana de la cocina.
ATENCIÓN: Las partes accesibles pueden estar calientes si se utilizan conjuntamente con los aparatos de cocción.
Cuando la campana y los aparatos que se alimenten con ergía diferente de la eléctrica funcionen contemporaneamente, la depresión en el ambiente no tiene que superar los 4 Pa (4 x 10-5 bar).
Antes de realizar conexiones eléctricas, asegúrese de que:
- las características de la instalación sean tales que se cumplan las indicaciones de la placa de identificación colocada en la parte inferior del plano de trabajo; - la instalación esté dotada de un sistema eficaz de puesta a tierra que se ajuste a las normas y disposiciones legales vigentes. La puesta a tierra es obligatoria por ley.
En caso de que el electrodoméstico no esté equipado con un cable y/o un enchufe, se utilizará material adecuado para la absorción indicada en la etiqueta de identificación y para la temperatura de funcionamiento.
Si se desea una conexión directa a la línea eléctrica, es necesario poner un interruptor omnipolar, con una abertura mínima de 3 mm entre los contactos, adaptado a la carga indicada en la etiqueta y conforme a las normas vigentes (el conductor a tierra/ verde no debe ser interrumpido por el conmutador).
Una vez terminada la instalación del aoarato, el interruptor omnipolar debe ser fácilmente accessible.
INSTALACIÓN
La distancia mínima entre la superficie de soporte de los recipientes en el dispositivo de cocción y la parte más baja de la campana de la cocina tiene que ser no inferior a 60cm en caso de cocinas eléctricas y de 65cm en caso de cocinas a gas o mixtas+.
Si en las instrucciones de instalación del dispositivo de cocción a gas se especifica una distancia mayor, deberá tenerse en cuenta.
Antes de proceder a la instalación, para evitar daños en el aparato, desconectar los filtros antigrasa y la bandeja para recoger líquidos.
La eliminación de los filtros metálicos antigrasa se realiza empujando el filtro hacia la parte posterior de la campana y haciéndolo girar hacia abajo desenganchándolo de su lugar (dib.1). Para quitar la bandeja que recoge líquidos hay que aflojar los tornillos (dib. 2) y extraer la bandeja metálica.
Los requisitos esenciales antes de realizar el montaje del aparato son:
- Haber realizado el orificio necesario en el fondo del mueble para que puede entrar el aparato en el modo justo. (dib. 3).
- Colocar la alimentación eléctrica.
- Realizar un orificio de evacuación de aire y su canalización.
Usar un tubo de evacuación de aire cuya longitud máxima no supere los 5 metros. Limitar el número de curvas en la canalización, ya que cada curva reduce la eficacia de aspiración equivalente a 1 metro lineal. (Por ejemplo, si se utilizan n° 2 curvas a 90° la longitud de la canalización no debe exceder de 3 metros). Usar un tubo de 150 mm de diámetro constante a lo largo de toda la longitud. Utilizar una tubería de material aprobada normativamente.
Para instalar el aparato, regular la posición de los resortes laterales de enganche mediante los tornillos especiales (dib. 4), colocar los soportes 2-3 mm sobre el espesor del fondo del mueble.
Colocar el grupo en el orificio realizado en el mueble hasta bloquearlo completamente con los resortes laterales. Usar tornillos autorroscantes 3,9X25 para enrroscarlos definitivamente a través de los orificios internos 12 del aparato (dib. 5).
Empujar el aparato hacia el fondo del mueble hasta que se adhiera perfectamente el marco del aparato al mueble.
Volver a colocar la bandeja que recoge líquidos y los filtros anti grasa.
Bloquear la válvula.
¡Atención! Antes de conectar el tubo flexible de salida de aire al motor, asegurarse de que la válvula antirretorno puesta en la boca del motor pueda dar vuelta sin problemas.
Conectar la brida de la campana al orificio de evacuación a través de un tubo adecuado. Efectuar la conexión eléctrica a través del cable de alimentación.
SALIDA DE AIRE POSTERIOR
Los productos pueden instalarse con la salida de aire del motor orientada hacia el lado posterior del producto. En caso de que se utilice esta opción, hay que retirar el soporte del motor actuando sobre los tornillos (fig. 6), extraer y girar el soporte, colocarlo en su lugar manteniendo la salida de aire orientada hacia la parte posterior del producto (fig. 7).
Fijarlo con los tornillos quitados anteriormente.
En caso de motor remoto, conectar el cable de alimentación del motor al bornero presente en la caja de plástico negra, identificada mediante una etiqueta de conexión.
CONEXIÓN ELÉCTRICA

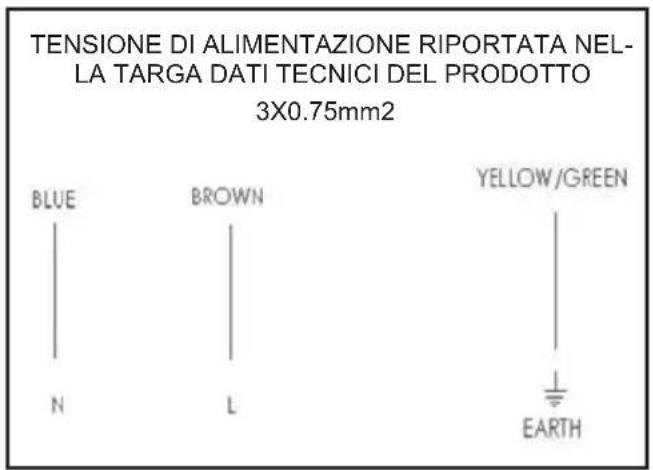

En caso de producto con cable de alimentación sin enchufe, mire el esquema reproducido a continuación, para la conexión.


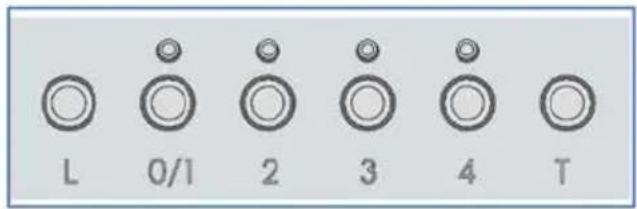

Teclado
2: Interruptor II velocidad
3: Interruptor III velocidad
4: Interruptor IV velocidad
T: Temporizador 10 minutos
Cuando se establece la velocidad IV ^a del ventilador de aspiración, el correspondiente LED de señalización parpadea.
La velocidad IV ^a se mantiene durante 5 minutos después de los cuales el producto pasa a la velocidad III ^a .
Pulsando la tecla T (temporización), el producto se apagará 10 minutos después de su configuración.
La función se señala a través del parpadeo del led que corresponde a la velocidad configurada. Para activar la función, pulsar de nuevo la tecla T.
El producto se apaga automáticamente después de cuatro horas de trabajo sin interrupción, de la última función seleccionada.
Después de 30 horas de función de la campana el teclado mostrará la saturación del filtro, a través la iluminación de todos lo sleds, por casi 30 segundos. Para el reset, tocar la tecla temporizador (T) durante la señal.
Un mantenimiento cuidadoso garantiza un buen funcionamiento y un buen rendimiento en el tiempo.
Hay que prestar especial atención a los filtros antigrasa
La extracción del filtro se realiza empujándolo hacia la parte posterior de la campana y girando el filtro hacia abajo, desenganchándolo de su lugar (dib. 1). El filtro se co en la loca con la operación inversa.
La limpieza del filtro antigrasa puede realizarse a mano o en lavavajilla.
Una vez quitados los filtros de acero, con una mano sostener la bandeja que recoge líquidos y con la otra aflojar los pomos como se indica en la fig. 2, deslice la bandeja hacia abajo, prestando atención y sin verter ningún líquido.
Para la limpieza usar Exclusivamente un paño humedecido con detergentes líquidos neutros.
¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA!
Evitar el uso de productos que contengan abrasivos NO USAR ALCOHOL
La sustitución del cable de alimentación debe ser realizada exclusivamente por personal autorizado.
Sustitución de la barra LED:
Utilizando una herramienta adecuada, quitar la barra led de su lugar (ver figura 8) desconectándola electrónicamente a través del conector de red y luego sustituirla por una que tenga las mismas características.
