INSTRUKCJA OBSŁUGI CT35 PRO PRF0177583 ELICA

Zalecenia dotyczące Montażu

Funkcjonowania i Konserwacji

ZALECENIA:

Wylot powietrza w urządzeniu nie może być podłączony do przewodu używanego do odprowadzania innych oparów, takich jak instalacja grzewcza, podgrzewacze wody itp.

W przypadku emisji powietrza na zewnątrz należy przestrzegać obowiązujących przepisów.

W przypadku urządzenia nie zawierającego silnika, zasilanie silnika sterowanego zdalnie odbywa się przez okap kuchenny.

Przed wykonaniem podłączenia elektrycznego upewnić się, że wartości napięcia w mieszkaniu odpowiadają wartościom podanym na tabliczce znamionowej urządzenia.

Przed przystąpieniem do jaki-chkolwiek czynności czyszczenia lub konserwacji należy upewnić się, że urządzenie jest odłączone od sieci elektrycznej.

Właściwa konserwacja gwaran-tuje prawidłowe funkcjonowanie i optymalną wydajność z biegiem czasu.

Wszystkie modele urządzenia są kategorii i w związku z tym wymagają uziemienia.

- Urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz przez osoby o ograniczonych możliwościach fizycznych, czuciowych lub umysłowych nieposiadające doświadczenia i wiedzy, wyłącznie pod nadzorem.

Nie pozwalać dzieciom bawić się urządzeniem.

Czyszczenie i konserwacja urządzenia nie mogą być wykonywane przez dzieci bez nadzoru.

Jeżeli przewód zasilający jest uszkodzony należy go wymienić na specjalny przewód lub zestaw, który można uzyskać u producenta lub w serwisie technicznym.

Pomieszczenie montażowe musi posiadać odpowiednią wentylację w przypadku używania okapu kuchennego jednocześnie z innymi urządzeniami, w których wykorzystywany jest gaz lub inne paliwa (nie ma zastosowania dla urządzeń, które ograniczają się do ponownego nawiewu powietrza do pomieszczenia).

Możliwość spowodowania pożaru w przypadku wykonywania czynności czyszczenia niezgodnie z zaleceniami.

Nie przygotowywać potraw flambirowanych pod okapem kuchennym.

UWAGA: Dostępne części urządzenia mogą osiągać wysoką temperaturę w przypadku ich używania jednocześnie z akcesoriami do gotowania.

W przypadku, kiedy okap i urządzenia zasilane energią inną od elektrycznej funkcjonują jednocześnie, podciśnienie w pomieszczeniu nie może przekraczać wartości 4 Pa (4 x 10-5 bar).

Przed wykonaniem podłączeń elektrycznych należy upewnić się, czy:

- właściwości instalacji spełniają zalecenia zamieszczone na tabliczce znamionowej, znajdującej się w dolnej części blatu kuchennego; - instalacja jest wyposażona w skuteczne uziemienie, zgodne z wymogami i rozporządzeniami obowiązujących przepisów.

Uziemienie jest obowiązkowe i należy je wykonać zgodnie z obowiązującymi przepisami prawa. W przypadku, kiedy urządzenie nie zawiera kabla i/lub odpowiedniej wtyczki, należy wykorzystać odpowiedni materiał, gwarantujący pobór prądu o wartościach podanych na tabliczce znamionowej, dostosowany do odpowiedniej temperatury funkcjonowania. W przypadku wykonywania bezpośredniego podłączenia do linii elektrycznej, należy wykorzystać wyłącznik wielobiegu nowy, w którym odległość pomiędzy stykami powinna wynosić co najmniej 3 mm, dostosowany do obciążenia podanego na tabliczce, zgodnie z obowiązującymi przepisami (żółto-zielony przewód uziomowy nie może być przerwany przez przełącznik).

Po zamontowaniu urządzenia wyłącznik wielobiegunowy musi być łatwo dostępny.

INSTALOWANIE

Minimalna odległość pomiędzy powierzchnią ustawienia garnków na kuchence a najniższą częścią okapu kuchennego, nie może być mniejsza od 60 cm, w przypadku kuchenek elektrycznych i 65 cm w przypadku kuchenek gazowych lub mieszanych.

Jeśli w instrukcjach montażowych płyty gazowej podana jest większa odległość, należy uwzględnić te instrukcje.

Aby uniknąć uszkodzenia urządzenia należy przed rozpoczęciem instalacji wyjąć filtry przeciwtłuszczowe i pojemnik na płyny.

Wyjęcie metalowych filtrów przeciwłuszczowych następuje po dociśnięcia filtra w kierunku tylnej części okapu i obrócenie go w dół, a następnie zwolnienie z miejsca montażu (rys.1). Aby wyjąć pojemnik na płyny należy poluzować śruby (rys. 2) i wyjąć metalowy pojemnik.

Podstawowe wymagania przed rozpoczęciem montażu urządzenia:

- Wykonanie niezbędnego otworu w dolnej części szafki ściennej, w której urządzenie ma zostać umieszczone (rys. 3).

- Przygotowanie zasilania elektrycznego.

- Przygotowanie otworu do odprowadzania powietrza i odpowiednich przewodów.

Zastosować przewód rurowy odprowadzający powietrze o długości maksymalnej nieprzekraczającej 5m. Ograniczyć liczbę kolanek w przewodzie kanalizacyjnym, ponieważ każde kolanko redukuje skuteczność pochłaniania, porównywalną do 1 m bieżącego. (Np: jeśli używane są 2 kolanka 90°, długość przewodu kanalizacyjnego nie może przekraczać 3 m). Wykorzystać przewód rurowy o stałej średnicy 150 mm na całej długości, wykonany z materiału dozwolonego przez obowiązujące przepisy.

Aby zainstalować urządzenie, wyregulować położenie bocznych sprężyn zaczepowych za pomocą specjalnych śrub (rys. 4), umieścić wsporniki 2-3 mm nad dolną częścią szafki.

Włożyć urządzenie w miejsce przygotowane w szafce, do momentu całkowitego zablokowania sprężyn bocznych. Wykorzystać śruby samogwintujące 3,9X25 w celu ostatecznego zablokowania w otworach wewnętrznych 12 urządzenia (rys. 5).

Dosunąć urządzenie w kierunku dolnej części szafki, aby idealnie dopasować obrzeże urządzenia do obudowy szafki.

Włożyć pojemnik na płyny oraz filtry przeciwtłuszczowe.

Zablokować zawór

Uwaga! Przed podłączeniem elastycznego przewodu wylotowego powietrza do silnika, należy upewnić się, że zawór zwrotny znajdujący się na wlocie do silnika może się swobodnie obracać.

Połączyć kołnierz okapu z otworem wylotowym za pomocą odpowiedniego przewodu. Wykonać połączenie elektryczne z zastosowaniem przewodu zasilającego.

WYLOT POWIETRZA Z TYŁU

Urządzenia mogą być montowane z wylotem powietrza z silnika skierowanym do tyłu urządzenia. Jeżeli zamierza się skorzystać z tej opcji, należy wyjąć wspornik silnika wykręcając śruby (rys. 6), wymontować i obrócić wspornik, a następnie umieścić go w miejscu montażu, z wylotem powietrza skierowanym do tyłu urządzenia (rys. 7).

Przymocować z pomocą wykręconych wcześniej śrub.

W przypadku silnika sterowanego zdalnie, podłączyć przewód zasilający silnik do listwy zaciskowej znajdującej się w czarnej plastikowej skrzynce, oznaczonej etykietą połączenia.

PODŁĄCZENIE ELEKTRYCZNE

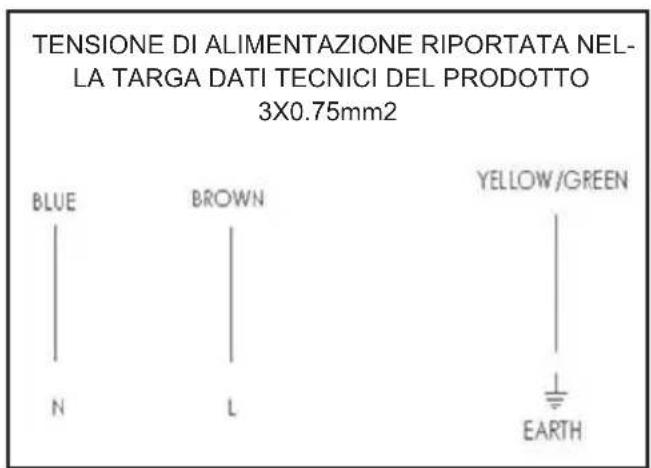

W przypadku urządzenia z przewodem zasilającym pozbawionym wtyczki, postępować zgodnie z zamieszczonym niżej schematem połączenia.

TENSIONE DI ALIMENTAZIONE RIPORTATA NEL- LA TARGA DATI TECNICI DEL PRODOTTO 3X0.75mm2 BLUE BROWN YELLOW/GREEN N L EARTH

FUNCJONOWANIE

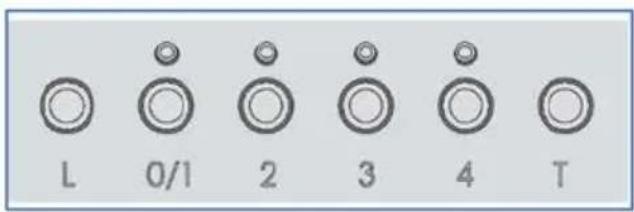

Tablica przycisków

L: Włącznik światła on/off

0/1: Włącznik on (I prędkość) / off silnik

2: Włącznik II prędkość

3: Włącznik III prędkość

4: Włącznik IV prędkość

T: Regulator czasowy 10 minut

Kiedy ustawiona jest IV ^a prędkość wentylatora wyciągowego, odpowiedni LED sygnalizacyjny będzie migać. Prędkość IV ^a jest utrzymywana przez 5 minut, następnie urządzenie przełącza się na prędkość III ^a .

Naciśnięcie przycisku T (regulacja czasowa), powoduje wyłączenie urządzenia po upływie 10 minut od jego ustawienia.

Funkcja jest sygnalizowana przez miganie dio- dy odpowiadającej ustawionej prędkości. Aby wyłączyć tę funkcję, ponownie nacisnąć przycisk T.

Urządzenie wyłączy się automatycznie po czterech godzinach nieprzerwanej pracy, od ostatnio wybranej funkcji.

Po 30 godzinach pracy okapu, tablica przyciskowa zasygnalizuje nasycenie filtra poprzez zaświecenie wszystkich diod przez około 30 sekund. Aby przywrócić działanie nacisnąć przycisk regulatora czasowego (T) podczas trwania sygnalizacji.

Dokładna konserwacja gwarantuje prawidłowe funkcjonowanie i optymalną wydajność z biegiem czasu.

Szczególną uwagę należy zwracać na filtry przeciwtłuszczowe.

Wyjęcie filtra następuje poprzez dociśnięcie go do tyłu okapu i obrócenie w dół, a następnie zwo- Inienie z miejsca montażu (rys. 1). Filtr należy włożyć wykonując odwrotną czynność.

Filtr przeciwtłuszczowy może być myty ręcznie lub w zmywarce.

Po wyjęciu filtrów stalowych należy jedną ręką podtrzymywać pojemnik na płyny, a drugą poluzować pokrętła, jak pokazano na rys. 2; następnie przesunąć pojemnik w dół, zwracając uwagę, aby nie rozlać żadnych płynów.

Do czyszczenia używać WYŁĄCZNIE szmatki zwilżonej neutralnymi detergentami.

NIE UŻYWAĆ NARZĘDZI LUB PRZYRZĄDÓW DO CZYSZCZENIA!

Nie używać środków zawierających materiały ścierne.

NIE UŻYWAĆ ALKOHOLU

Wymiana przewodu zasilającego musi być wyko- nywana wyłącznie przez personel upoważniony.

Wymiana taśmy LED:

Przy użyciu odpowiedniego narzędzia wyjąć taśmę Led z miejsca montażu (patrz rysunek 8) elektronicznie odłączyć za pomocą odpowiedniego łącznika, a następnie wymienić na taśmę na inną, o takich samych właściwościach.

INHALTSVERZEICHNIS

Sicherheitshinweise

Installation

Inbetriebnahme

Wartung

SICHERHEITSHINWEISE

Symbol umieszczony na urządzeniu lub opakowaniu informuje, że urządzenia nie należy uwzględniać jako normalne odpady gospodarcze i musi zostać przekazane do punktu selektywnej zbiórki sprzętu elektrycznego i elektronicznego, upoważnionego do recyklingu. Zapewniając odpowiednią utylizację urządzenia zapobiega się potencjalnym negatywnym skutkom dla środowiska i zdrowia, które mogą wynikać z niewłaściwego postępowania z odpadami urządzenia. Aby uzyskać szczegółowe informacje na temat recyklingu urządzenia należy skontaktować się z urzędem miasta, lokalnym punktem utylizacji odpadów lub sklepem, w którym urządzenie zostało zakupione. Urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).
