GEBRUIKSAANWIJZING CT35 PRO PRF0177583 ELICA
De luchtuitlaat van het apparaat mag niet aangesloten worden op een kanaal dat gebruikt wordt voor de afvoer van andere rookgassen, zoals verwarmingsinstallaties, warmwaterboilers, enz.
Voor de uitstoot van de lucht naar buiten moeten de geldende voorschriften in acht genomen worden.
De voeding van een eventuele externe motor, in het geval van een product zonder ingebouwde motor, gebeurt via de kap in de keuken.
Alvorens de elektrische aansluiting te maken, moet gecontroleerd worden of de spanningswaarden in huis overeenkomen met die op het elektrische gegevensplaatje van het apparaat.
Alvorens reinigings- of onderhoudswerkzaamheden uit te voeren, moet gecontroleerd worden of het apparaat van het elektriciteitsnet losgekoppeld is.
Goed onderhoud garandeert een goede werking en goede presta- ties in de loop van de tijd.
Alle modellen zijn van klasse I, en hebben dus een aardaansluiting nodig.
- Dit toestel mag gebruikt worden door kinderen van 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met gebrek aan ervaring en kennis, op voorwaarde dat zij onder toezicht staan.
Kinderen mogen niet met het apparaat spelen.
Reiniging en onderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd.
Als de stroomkabel beschadigd is, moet hij vervangen worden door een speciale kabel of assemblage, verkrijgbaar bij de fabrikant of diens technische assistentie.
De ruimte moet voldoende geventileerd zijn wanneer de afzuigkap tegelijk met andere apparaten die gas of andere brandstoffen gebruiken, gebruikt wordt (geldt niet voor apparaten die alleen lucht terug de ruimte in blazen);
Er bestaat brandgevaar als de reiniging niet volgens de instructies wordt uitgevoerd;
Bereid geen geflambeerde gerechten onder de afzuigkap.
OPGELET:
Toegankelijke onderdelen kunnen bij gebruik in combinatie met kooktoestellen brandwonden veroorzaken.
Wanneer de afzuigkap en appa- raten die door andere energie dan elektriciteit worden aange- dreven tegelijkertijd in werking zijn, mag de onderdruk in de rui- mte niet meer dan 4 Pa (4 x 10-5 bar) bedragen.
Controleer, alvorens elektrische aansluitingen te maken, of:
- de kenmerken van de installatie zodanig zijn dat ze overeenstemmen met de aanduidingen op het identificatieplaatje dat aan de onderkant van het werkblad is bevestigd;
- de installatie is voorzien van een efficiënt aardingssysteem dat voldoet aan de geldende normen en wettelijke bepalingen.
De aarding is wettelijk verplicht. Indien het huishoudapparaat niet voorzien is van een kabel en/of stekker, gebruik dan materieel dat geschikt is voor de op het identificatieplaatje aangegeven absorptie en bedrijfstemperatuur. Indien een rechtstreekse aan-sluiting op het elektriciteitsnet gewenst is, moet er een meer-polige schakelaar tussen worden aangebracht, met een opening van ten minste 3 mm tussen de contacten, die geschikt is voor de op het typeplaatje aangegeven belasting en die voldoet aan de geldende voorschriften (de geel/groene aardgeleider mag niet door de schakelaar onderbroken worden).
Na de installatie van de apparatuur moet de meerpolige schakelaar makkelijk bereikbaar zijn.
INSTALLATIE
De minimumafstand tussen het oppervlak waarop de pannen op het kooktoestel staan en het laagste gedeelte van de afzuigkap moet niet minder dan 60 cm zijn in het geval van elektrische fornuizen en 65 cm in het geval van gas- of combifornuizen.
Als de installatie-aanwijzingen van het gaskooktoestel een grotere afstand aangegeven, moet deze in acht worden genomen.
Vóór de installatie moeten de vetfilters en de lek-bak verwijderd worden om schade aan het toestel te voorkomen.
De metalen vetfilters worden verwijderd door het filter naar de achterkant van de kap te duwen en het naar beneden te draaien, waardoor het loskomt uit de zitting (fig.1).
De lekbak wordt verwijderd door de schroeven (fig.2) los te draaien en de metalen bak eruit te halen.
De essentiële vereisten vóór de installatie van het toestel zijn:
De noodzakelijke opening in de bodem van de bovenkast maken om het apparaat te kunnen plaatsen (fig.3).
In de stroomvoorziening voorzien.
De luchtafvoeropening en de bijbehorende kanalen voorbereiden.
Gebruik een luchtafvoerpijp met een maximale lengte van niet meer dan 5 meter.
Beperk het aantal bochten in de leidingen, want elke bocht vermindert het aanzuigrendement gelijkwaardig aan 1 strekkende meter.
(bijv. als er 2 bochten van 90° gebruikt worden, mag de lengte van het kanaal niet meer dan 3 meter bedragen).
Gebruik een buis met een constante diameter van 150 mm over de hele lengte.
Gebruik leidingen van een goedgekeurd materiaal.
Om het apparaat te installeren, past u de positie van de zijbevestigingsveren aan met de bijbehorende schroeven (fig.4), plaats de beugels 2-3 mm boven de dikte van de onderkant van de bovenkast.
Steek het apparaat in de voorbereide behuizing in de bovenkast totdat de zijveren volledig vergrendeld zijn.
Gebruik zelftappende schroeven 3,9X25 voor de definitieve vergrendeling door de interne gaten 12 van het apparaat (fig.5).
Duw het apparaat naar de onderkant van de bovenkast, zodat het frame van het apparaat perfect aan de bovenkast vastzit.
Plaats de lekbak en de vetfilters terug.
Klepvergrendeling
Opgelet!
Controleer, alvorens de luchtuitlaatslang op de motor aan te sluiten, of de terugslagklep op de motormond vrij kan draaien.
Sluit de flens van de kap aan op het evacua- tiegat met behulp van een geschikte slang. Maak de elektrische verbinding via het net- snoer.
LUCHTUITLAAT AAN DE ACHTERKANT
De producten kunnen geïnstalleerd worden met de luchtuitlaat van de motor naar de achterkant van het product gericht.
Om deze optie te gebruiken, de motorsteun verwijderen door aan de schroeven te draaien (fig.6), de steun uittrekken en draaien, hem op zijn plaats zetten met de luchtuitlaat naar de achterkant van het product gericht (fig.7).
Zet hem vast met de eerder verwijderde schroeven.
In het geval van een externe motor, het netsnoer van de motor aansluiten op het klemmenblok in de zwarte plastic doos, te herkennen aan het aansluitingslabel.

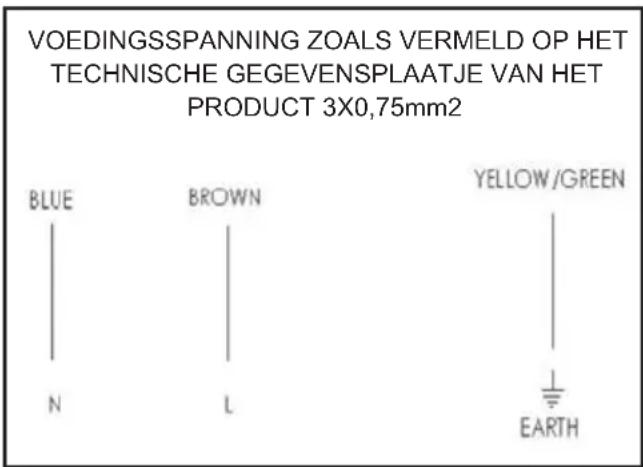

In het geval van een product met een netsnoer zonder stekker, het onderstaande schema volgen voor de aansluiting.
ONDERHOUD

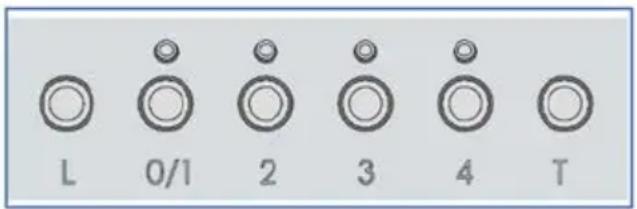

Bedieningspaneel
L: Schakelaar on/off licht
0/1: Schakelaar on (I snelheid)/off motor
2: Schakelaar II snelheid
3: Schakelaar III snelheid
4: Schakelaar IV snelheid
T: Timer 10 minuten
Wanneer de IVe snelheid van de afzuigventilator is ingesteld, knippert de bijbehorende signaalled.
De IV ^e snelheid wordt gedurende 5 minuten aangehouden, waarna het product overschakelt op de Ille snelheid.
Door op de T (timer) toets te drukken, wordt het product 10 minuten nadat het ingesteld is, uitgeschakeld.
De functie wordt gesignaleerd door het knipperen van de led behorende bij de ingestelde snelheid. Om de functie uit te schakelen, drukt u opnieuw op toets T.
Het product schakelt automatisch uit nadat het vier uur ononderbroken heeft gewerkt sinds de laatste functie werd gekozen.
Na 30 uur werking van de kap zal het bedieningspaneel de verzadiging van het filter signalen door alle leds gedurende ongeveer 30 seconden te laten oplichten.
Om te resetten, drukt u op de timertoets (T) tijdens de signalering

Een zorgvuldig onderhoud garandeert een goede werking en goede prestaties in de loop van de tijd.
Speciale aandacht moet worden besteed aan de vetfilters.
Het filter kan worden verwijderd door het naar de achterkant van de kap te duwen en het filter naar beneden te draaien, waardoor het loskomt uit de zitting (fig.1).
Het filter wordt teruggeplaatst in omgekeerde volgorde.
Het vetfilter kan met de hand of in de afwasmachine gereinigd worden.
Nadat u de stalen filters verwijderd hebt, houdt u de lekbak met één hand vast en draait u met de andere hand de knoppen los, zoals in fig.2, en schuift u de lekbak naar beneden, waarbij u erop moet letten dat u geen vloeistoffen morst.
Gebruik voor de reiniging UITSLUITEND een met neutrale reinigingsmiddelen bevochtigde doek. GEEN GEREEDSCHAP OF INSTRUMENTEN GEBRUIKEN VOOR DE REINIGING!
Vermijd het gebruik van producten die schurende stoffen bevatten.
GEEN ALCOHOL GEBRUIKEN
Het netsnoer mag alleen door bevoegd personeel vervangen worden.
Vervanging van de led-balk:
Verwijder met een geschikt gereedschap de led-balk uit zijn behuizing (zie figuur 8) en maak hem elektronisch los door middel van de connector, en vervang hem dan door een exemplaar met dezelfde specificaties.
ПОКАЖЧИК

Попередження
Установка
Робота пристрою
Обслуговування
ПОПЕРЕДЖЕННЯ
Het symbool op het product of op de verpakking geeft aan dat het product niet als normal huishoudelijk afval beschouwd mag worden, maar naar het juiste inzamelpunt voor recycling van elektrische en elektronische apparatuur gebracht moet worden. Door ervoor te zorgen dat dit product op de juiste manier wordt weggegooid, helpt u mogelijke negatieve gevolgen voor het milieu en de volksgezondheid te voorkomen, die anders zouden kunnen ontstaan door een onjuiste afvalverwerking van dit product. Voor meer gedetailleerde informatie over de recycling van dit product kunt u contact opnemen met uw gemeentebestuur, uw afvalverwijderingsdienst of de winkel waar u het product hebt gekocht. Dit apparaat is gemarkeerd in overeenstemming met de Europese Richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA).
