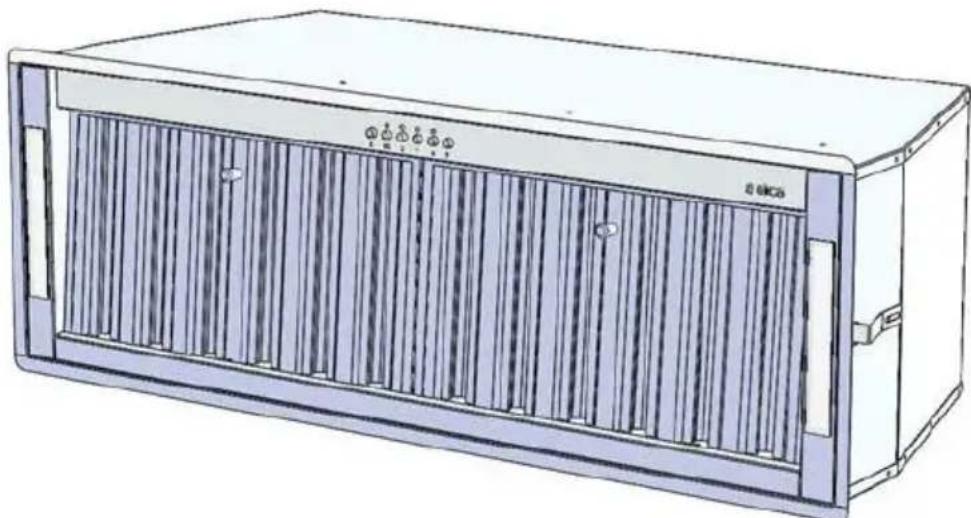

Відведення повітря приладу не повинно бути з'єднане з повітроводом, що використовується для відведення інших випарів, таких як системи опалення, водонагрівачі і т.д.

Щодо викидів у зовнішнє повітря дотримуйтесь чинних норм.

Якщо прилад без вбудованого двигуна, живлення будьякого виносного двигуна здійснюється через витяжку, розташовану на кухні.

Перед виконанням електричного підключення переконайтеся, що значення напруги в приміщенні відповідають значенням, вказаним на табличці з електричними характеристиками приладу.

Перед виконанням будь-яких робіт з очищення або технічного обслуговування переконайтеся, що прилад відключено від електромережі.

Правильне технічне обслуговування забезпечує хорошу роботу та ефективність протягом тривалого часу.

Усі моделі відносяться до класу I, тому вони мають бути заземлені.

- Даним приладом можуть користуватися діти віком від 8 років і старше, а також особи з обмеженими фізичними, сенсорними чи розумовими здібностями або не мають достатнього досвіду та знань, тільки якщо вони знаходяться під наглядом.

Діти не повинні гратися з пристроєм.

Чищення та догляд не повинні виконуватись дітьми без нагляду.

Якщо кабель живлення пошкоджений, його необхідно замінити спеціальним кабелем або готовим вузлом, який можна придбати у виробника або відділу технічного обслуговування.

Якщо витяжка використовується одночасно з іншими приладами, що працюють на газі або іншому паливі, приміщення повинно мати достатню вентиляцію (це не стосується приладів, які просто випускають повітря назад у приміщення);

Існує ймовірність пожежі, якщо очищення не буде виконуватися відповідно до інструкцій;

Не готуйте страви фламбе (піддаючи обробці відкритим вогнем) під витяжкою.

УВАГА: Зовнішні частини можуть становити небезпеку опіку, якщо їх використовувати разом із кухонними приладами.

При одночасній роботі витяжки та приладів, що працюють від енергії, яка відрізняється від електрики, розрідження у приміщенні не повинно перевищувати 4 Па (4 x 10-5 бар).

Перед виконанням електричних з'єднань переконайтеся, що: характеристики установки відповідають вказівкам на ідентифікаційній табличці, що прикріплена до нижньої сторони робочої поверхні; установка оснащена ефективною системою заземлення, що відповідає чинним стандартам та нормам закону.

Заземлення є обов'язковим за законом.

Якщо прилад не оснащений кабелем та/або вилкою, використовуйте матеріал, який підходить для споживання потужності, вказаної на ідентифікаційній табличці, та для робочої температури.

Якщо потрібне пряме підключення до електромережі, необхідно встановити багатополюсний перемикач з безпечною відстанню між контактами не менше 3 мм, що відповідає навантаженню, вказаному на заводській табличці, та відповідний чинним нормам (жовто-зелений провід заземлення не повинен перериватися вимикачем).

Після встановлення обладнання багатополюсний перемикач має бути легко доступним.

ВСТАНОВЛЕННЯ

Мінімальна відстань між опорною поверхнею ємностей на кухонному приладі та найнижчою частиною витяжки повинна бути не менше 60 см у разі електричних плит та 65 см у разі газових або комбінованих плит.

Якщо в інструкції з встановлення газової плити вказано більшу відстань, це необхідно враховувати.

Перед встановленням необхідно зняти протижирові фільтри та піддон для збирання жиру, щоб уникнути пошкодження приладу.

Металеві протижирові фільтри знімаються шляхом натискання на фільтр у напрямку задньої частини витяжки та повертаючи його вниз та від'єднуючи зі свого місця (рис.1).

Піддон для збирання рідини знімається шляхом відкручування гвинтів (рис.2) та зняття металевого піддону.

Перед встановленням пристрою необхідно виконати такі основні вимоги:

Зробити необхідний отвір у нижній частині настінного блоку для розміщення приладу (рис.3).

- Надати джерело живлення.

- Підготувати отвір для відведення повітря та відповідний повітровід.

Використовуйте трубу для відведення повітря завдовжки не більше 5 метрів.

Обмежте кількість вигинів у повітроводі, оскільки кожен вигин знижує ефективність всмоктування на 1 погонний метр.

(наприклад, якщо використовуються 2 вигини 90°, довжина повітроводу не повинна перевищувати 3 метрів).

Використовуйте повітропровід з постійним діаметром 150 мм по всій довжині.

Використовуйте повітроводи з матеріалу згідно схвалених стандартів.

Щоб встановити прилад, відрегулюйте положення бічних кріпильних пружин за допомогою відповідних гвинтів (малюнок 4), розмістіть кронштейни на 2-3 мм вище товщини нижньої частини настінної шафки.

Вставте вузол у гніздо, зроблене в настінній шафці, щоб бічні пружини повністю зафіксувалися.

Для остаточної фіксації використовуйте саморізи 3,9X25 через внутрішні отвори 12 пристрою (рис. 5).

Натисніть на прилад у напрямку нижньої частини настінної шафки, щоб рама приладу ідеально прилягала до настінної шафки.

Встановіть на місце піддон для збору рідини та протижирові фільтри.

Блокування клапана

Увага! Перш ніж приєднати шланг випуску повітря до двигуна, переконайтеся, що зворотний клапан, розташований на патрубку двигуна, вільно обертається.

Підключіть фланець витяжки до отвору відведення через відповідну трубу.

Виконайте електричне підключення за допомогою кабелю живлення.

ЗАДНІЙ ВИПУСК ПОВІТРЯ

Прилади можна встановлювати таким чином, щоб отвір для виходу повітря двигуна був спрямований до задньої сторони приладу.

Якщо ви збираєтеся використовувати цю опцію, зніміть опору двигуна, відкрутивши гвинти (рис. 6), вийміть і поверніть опору, розмістіть її у своєму гнізді так, щоб отвір для виходу повітря був обернений до задньої сторони приладу (рис. 7).

Закріпіть гвинтами, які ви відкрутили раніше.

У разі дистанційного двигуна підключіть кабель живлення двигуна до клемної колодки в чорній пластиковій коробці, позначеній етикеткою підключення.

ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ

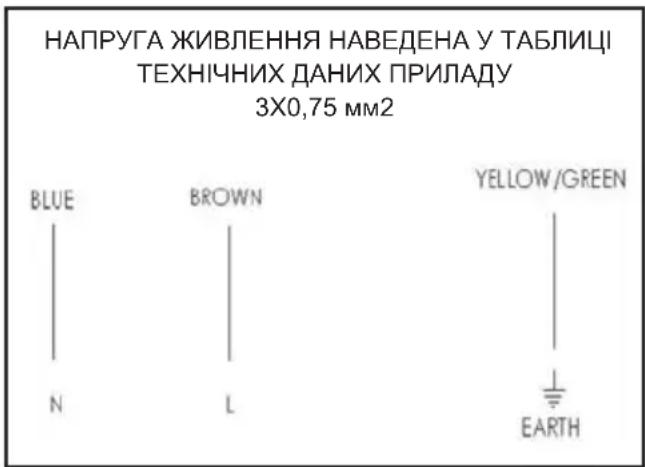

Якщо прилад має кабель живлення без вилки, дотримуйтеся схеми підключення, наведеної нижче.

НАПРУГА ЖИВЛЕННЯ НАВЕДЕНА У ТАБЛИЦІ ТЕХНІЧНИХ ДАНИХ ПРИЛАДУ 3X0,75 мм2 BLUE BROWN YELLOW/GREEN N L EARTH

РОБОТА ПРИСТРОЮ

ТЕХОБСЛУГОВУВАННЯ

Кнопкова панель

L: Вимикач освітлення вкл/вимк
0/1: Вимикач вкл (І швидкість)/вимк двигуна
2: Вимикач II швидкості
3: Вимикач III швидкості
4: Вимикач IV швидкості
T: Таймер на 10 хвилин

Коли встановлено IV-ту швидкість вентилятора всмоктування, блимає відповідний світлодіод. IV-а швидкість підтримується протягом 5 хвилин, після чого прилад переходить на III-ю швидкість.

Натиснувши клавішу Т (час), прилад вимкнеться через 10 хвилин після встановлення.

Функція вказується блиманням світлодіода, що відповідає встановленій швидкості.

Щоб вимкнути функцію, знову натисніть клавішу Т.

Прилад автоматично вимикається через чотири години безперервної роботи від останньої вибраної функції.

Через 30 годин роботи витяжки кнопкова панель сповістить про забруднення фільтра шляхом підсвічування всіх світлодіодів приблизно на 30 секунд.

Для скидання натисніть кнопку таймера (Т) під час сигналу.

Ретельне технічне обслуговування гарантиє належну роботу та ефективність з часом.

Особливу увагу слід приділити протижировим фільтрам.

Фільтр можна зняти, проштовхнувши його до задньої частини витяжки та повернувши фільтр донизу, щоб вивільнити його з гнізда (мал. 1).

Встановлення фільтру відбувається в зворотному порядку.

Очищати протижировий фільтр можна вручну або в посудомийній машині.

Знявши сталеві фільтри, однією рукою візьміть піддон для збору рідини, а іншою ослабте ручки, як показано на мал. 2, потім посуньте піддон вниз, обережно, щоб не розлити рідину.

Під час очищення використовуйте ВИКЛЮЧНО вологу тканину з нейтральним миючим засобом.

НЕ ВИКОРИСТОВУЙТЕ ІНСТРУМЕНТИ ТА ПРИЛАДИ ПІД ЧАС ОЧИЩЕННЯ!

Уникайте використання абразивних засобів. НЕ ВИКОРИСТОВУЙТЕ СПИРТ.

Заміну кабелю живлення має виконувати лише уповноважений персонал.

Заміна світлодіодної панелі:

За допомогою відповідного інструменту вийміть світлодіодну панель із її гнізда (див. рисунок 8), від'єднайте її від електроніки за допомогою відповідного роз'єму, а потім замініть на таку саму з такими ж характеристиками.
