BEDIENUNGSANLEITUNG CT35 PRO PRF0177583 ELICA

Die abgesaugte Luft darf nicht in eine Leitung geführt werden, die zum Ableiten der Rauchgase von anderen Geräten dient (Heizungseinrichtung, Warmwasserbereiter, usw.).

Bei der Ableitung der Abluft sind die behördlichen Vorschriften zu beachten.

Die Stromversorgung eines eventuell externen Motors erfolgt bei einem Produkt ohne inneren Motor über die in der Küche eingebaute Dunstabzugshaube.

Vor dem Elektroanschluss vergewissern Sie sich, dass die Anschlussdaten auf dem Typenschild des Gerätes mit denen des Elektronetzes übereinstimmen.

Trennen Sie vor jeder Wartung und Pflege die Dunstabzugshau-be vom Elektronetz.

Eine kontinuierliche Wartung gewährleistet langfristig einen guten Betrieb und eine gute Leistung.

Das Gerät wurde als Klasse I hergestellt, daher ist eine Erdung erforderlich.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder unter 8 Jahren) mit eingeschränkten physischen, sensorischen oder geistigen

Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Sorgen Sie dafür, dass Kinder nicht mit dem Gerät spielen. Kinder dürfen die Dunstabzugshaube nicht ohne Aufsicht reinigen oder warten.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein spezielles Kabel oder eine spezielle Baugruppe ersetzt werden, die beim Hersteller oder technischen Kundendienst erhältlich ist.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird (gilt nicht für Geräte, die die Luft einfach wieder in den Raum zurückführen);

Es besteht Brandgefahr, wenn die Reinigungsarbeiten nicht wie in den Anweisungen angegeben durchgeführt werden;

Flambieren Sie nie unter der Dunstabzugshaube.

WARNUNG: Zugängliche Teile können heiß werden, wenn sie mit Kochgeräten verwendet werden.

Bei gleichzeitigem Betrieb der Dunstabzugshaube und einer raumluftabhängigen Feuerstätte muss der Unterdruck im Raum höchstens 0,04 mbar (4x10-5 bar) erreichen, um ein Rücksaugen der Feuerstättenabgase zu vermieden.

Vor dem Einbau des Geräts folgendes beachten: - Die Daten des Stromversorgungsnetzes müssen den Angaben auf dem am unteren Teil der Arbeitsplatte angebrachten Typenschild entsprechen;

- Die Elektroanlage muss mit einer Erdung gemäß den geltenden Richtlinien versehen sein. Die Erdung ist gesetzlich vorgeschrieben.

Falls das Gerät nicht mit einem Stromkabel und/oder Stecker ausgestattet ist, geeignetes Material für die Absorption und die Betriebstemperatur, die am Typenschild angegeben sind, verwenden.

Falls ein direkter Stromanschluss benötigt wird, muss ein allpoliger Trennschalter mit einer Kontaktöffnung von mindestens 3 mm nach der am Typenschild angegebenen Belastung und gemäß den geltenden Richtlinien vorgesehen werden (das gelb/grüne Erdungskabel darf nicht vom Schalter unterbrochen werden).

Nach dem Einbau des Geräts muss der allpolige Schalter leicht erreichbar sein.

INSTALLATION

Der Mindestabstand zwischen der Auflagefläche des Kochgeschirrs am Kochgerät und dem untersten Teil der Dunstabzugshaube darf bei Elektroherden nicht geringer sein als 60 cm und bei Gas- oder Mischherden 65 cm.

Wenn in der Installationsanweisung für das Gaskochfeld ein größerer Abstand angegeben ist, muss dies berücksichtigt werden.

Bevor Sie mit der Installation fortfahren, entfernen Sie die Fettfilter und den Auffangbehälter, um Schäden am Gerät zu vermeiden.

Entfernen Sie den Metallfettfilter, indem Sie ihn in Richtung der Rückseite der Dunstabzugshaube schieben und nach unten drehen (Abb.1). Um die Auffangschale zu entfernen, lockern Sie die Schrauben (Abb. 2) und ziehen Sie die Metallschale raus.

Vor der Installation folgendes beachten:

- An der Unterseite des Oberschranks muss ein Loch für den Einbau des Gerätes vorhanden sein (Abb. 3).

- Stromversorgung herstellen.

- Abzugsloch und Rohrleitung müssen vorgefertigt sein.

Die Abluftleitung sollte nicht mehr als 5 Meter be- tragen. Die Zahl der Rohrbögen im Abluftkanal ver- meiden, da jeder Rohrbogen die Leistungsfähigkeit um ein linear Meter senkt. (z.B. werden 2 Rohrbö- gen 90° verwendet, muss die maximale Länge der Abluftleitung nicht mehr als 3 Meter betragen). Eine Rohrleitung mit einem Durchmesser von 150 mm für die ganze Länge der Leitung verwenden. Ma- terial für Rohrleitung verwenden, das den Normen und Vorschriften entspricht

Zur Montage des Gerätes, die seitlichen Aufhängefedern über die Schrauben (Abb. 4) einstellen; die Bügel 2-3 mm über der Dicke des Schrankbodens befestigen.

Das Gerät in das dafür vorgesehene Loch im Oberschrank einsetzen, bis die seitlichen Federn vollständig eingerastet sind. Verwenden Sie selbstschneidende Schrauben 3,9X25 für die Befestigung durch die Innenlöcher des Geräts (Abb. 5).

Das Gerät bis am Ende des Oberschranks schieben, damit der Rahmen des Geräts perfekt am Oberschrank anliegt.

Die Auffangschale und die Fettfilter wieder einsetzen.

Ventilverriegelung

Warnung! Bevor Sie den Luftaustrittchlauch an den Motor anschließen, vergewissern Sie sich, dass sich das Rückschlagventil am Motoreinlass frei drehen kann.

Mit einem geeigneten Rohr den Flansch der Dunstabzugshaube mit dem Luftaustrittsloch verbinden. Das Versorgungskabel an das Stromnetz anschließen.

HINTERER LUFTAUSTRITT

Die Geräte können so installiert werden, dass der Motorluftaustritt zur Rückseite des Gerätes zeigt. In diesem Fall entfernen Sie die Motorhalterung, indem Sie die Schrauben abschrauben (Abb. 6) und ziehen Sie die Halterung heraus. Die Halterung drehen und in seinen Sitz wieder einsetzen, indem der Luftaustritt zur Rückseite des Produkts zeigt (Abb. 7).

Mit den zuvor entfernten Schrauben wieder befestigen.

Bei einem externen Motor, schließen Sie den Versorgungskabel des Motors an die Klemmleiste in der schwarzen Kunststoffschachtel an, die durch das Anschlussetikett gekennzeichnet ist.

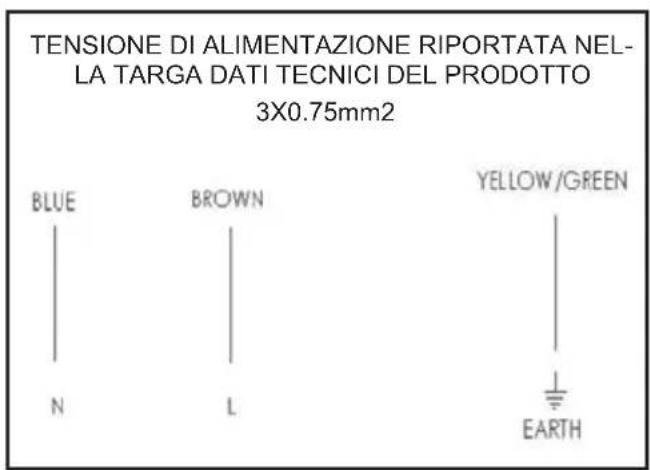

ELEKTROANSCHLUSS

Bei einem Gerät mit Netzkabel ohne Stecker befolgen Sie für den Anschluss den nachstehenden Plan.

TENSIONE DI ALIMENTAZIONE RIPORTATA NEL- LA TARGA DATI TECNICI DEL PRODOTTO 3X0.75mm2 BLUE BROWN YELLOW/GREEN N L EARTH

INBETRIEBNAHME

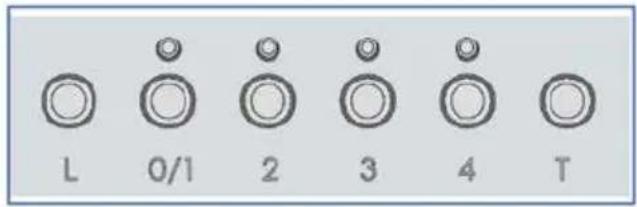

Bedienungsfeld

L: Taste Licht On/Off

0/1: Taste ON (1. Leistungsstufe)/OFF Motor

2: Taste 2. Leistungsstufe

3: Taste 3. Leistungsstufe

4: Taste 4. Leistungsstufe

T: Zeitschaltuhr 10 Minuten

Wenn die 4. Leistungsstufe eingeschaltet ist, blinkt die entsprechende LED-Anzeige. Nach 5 Minuten Laufzeit schaltet sich das Gerät automatisch auf die 3. Leistungsstufe.

Durch Betätigung der Taste T (Zeitschaltuhr) schaltet sich das Gerät 10 Minuten nach seiner Einschaltung aus.

Die Funktion wird durch das Blinken der LED entsprechend der eingestellten Leistungsstufe gemeldet. Um die Funktion zu deaktivieren, betätigen Sie erneut die Taste T.

Das Gerät schaltet sich automatisch nach vier Stunden ununterbrochenen Betrieb ab der zuletzt ausgewählten Funktion aus.

Nach 30 Betriebsstunden der Dunstabzugshaube zeigt das Bedienungsfeld die Filtersättigung an, indem alle LEDs etwa 30 Sekunden lang aufleuchten. Zum Zurücksetzen betätigen Sie während der Meldung die Timer-Taste (T).

Nur eine sorgfältige Pflege garantiert auf Dauer eine gute Leistung und Funktion des Gerätes.

Besonders wichtig ist die Reinigung der Fettfilter.

Entfernen Sie den Filter, indem Sie ihn in Richtung der Rückseite der Dunstabzugshaube schieben und nach unten drehen und aus seinem Sitz abhacken (Abb. 1). Den Filter in umgekehrter Weise wieder einsetzen.

Der Fettfilter kann per Hand oder in der Spülmaschine gewaschen werden.

Nach dem Entfernen der Metallfilter, halten Sie mit einer Hand die Auffangschale und lösen Sie mit der anderen die Knäufe, wie in Abb. 2, schieben Sie dann den Behälter nach unten und achten Sie darauf, keine Flüssigkeiten zu verschütten.

Verwenden Sie zur Reinigung NUR ein mit neutralen Flüssigwaschmitteln angefeuchtetes Tuch. VERWENDEN SIE KEIN WERKZEUG ODER ANDERE GEGENSTÄNDE ZUR REINIGUNG. Vermeiden Sie die Verwendung von Produkten, die Schleifmittel enthalten. KEIN ALKOHOL VERWENDEN

Der Austausch des Netzkabels darf nur von Fachpersonal durchgeführt werden.

LED-Leiste ersetzen:

Entfernen Sie mit einem geeigneten Werkzeug die LED-Leiste aus ihrem Sitz (siehe Abb. 8), trennen Sie sie vom entsprechenden Verbin- der und ersetzen Sie sie dann durch einen mit den gleichen Eigenschaften.

INHOUDSOPGAVE

Waarschuwingen

Installatie

Werking

Onderhoud

WAARSCHUWINGEN

ELEKTRISCHE AANSLUITING

Das Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass das Produkt nicht als normaler Haushaltsabfall zu betrachten ist, sondern an einer geeigneten Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden muss. Durch die sachgerechte Entsorgung dieses Produkts tragen Sie dazu bei, mögliche negative Folgen für Umwelt und Gesundheit zu vermeiden, die sich aus einer unsachgemäßen Entsorgung des Produkts ergeben könnten. Nähere Informationen zum Recycling dieses Produkts erhalten Sie bei der Gemeindeverwaltung, dem örtlichen Abfallentsorgungsdienst oder dem Geschäft, in dem Sie das Produkt gekauft haben. Dieses Gerät ist gemäß der europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.
