L'uscita aria dell'apparecchio non deve essere collegata a un condotto usato per lo scarico di altri fumi quali impianti di riscaldamento, scaldabagni, ecc..

Per l'emissione all'esterno dell'aria, rispettare le norme vigenti.

L'alimentazione dell'eventuale motore remoto, in caso di prodotto privo di motore a bordo, avviene tramite la cappa posta in cucina.

Prima del collegamento elettrico, assicurarsi che i valori di tensione dell'abitazione corrispondano con quelli delle targhette dati elettrici dell'apparecchio.

Prima di procedere a qualsia- si tipo di operazione di pulizia o manutenzione, assicurarsi che l'apparecchio sia scollegato dalla rete elettrica.

Una buona manutenzione garantisce un buon funzionamento e un buon rendimento nel tempo.

Tutti i modelli sono in classe I, pertanto necessitano di collegamento a terra.

- Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o mancanza

di esperienza e conoscenza se sono posti a supervisione.

I bambini non devono giocare con l'apparecchio.

La pulizia e la manutenzione non devono essere eseguite da bambini senza supervisione.

Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o da un assemblaggio speciale, disponibili presso il costruttore o il suo servizio assistenza tecnica.

Il locale deve disporre di adeguata ventilazione quando si utilizza la cappa da cucina contemporaneamente con altri apparecchi che impiegano gas o altri combustibili (non si applica agli apparecchi che si limitano a scaricare nuovamente l'aria nel locale);

Esiste la possibilità di incendio qualora le operazioni di pulizia non vengano effettuate secondo quanto indicato nelle istruzioni;

Non preparare alimenti flambé sotto la cappa da cucina.

ATTENZIONE: Le parti accessibili possono scottare se utilizzate in concomitanza con gli apparecchi di cottura.

Quando la cappa e gli apparecchi alimentati con energia diversa dall'elettricità sono in funzione contemporaneamente, la depressione nell'ambiente non deve superare i 4 Pa (4 x 10-5 bar).

Prima di effettuare le connessioni elettriche assicurarsi che:

- le caratteristiche dell'impianto siano tali da soddisfare le indicazioni sulla targhetta identificativa applicata sulla parte inferiore del piano di lavoro;

- l'impianto sia dotato di una messa a terra efficiente conforme alle norme e alle disposizioni di legge in vigore.

La messa a terra è obbligatoria per legge.

Nel caso in cui l'elettrodomestico non sia dotato di cavo e/o della relativa spina, utilizzare materiale adatto per l'assorbimento indicato nella targhetta identificativa e per la temperatura di funzionamento. Se si desidera una connessione diretta alla linea elettrica, è necessario interporre un interrutto-re omnipolare, con un'apertura minima di 3 mm fra i contatti, appropriato al carico indicato nella targhetta e conforme alle norme vigenti (il conduttore di terra gial-lo/verde non deve essere interrot-to dal commutatore).

Terminata l'installazione dell'apparecchiatura, l'interruttore omnipolare deve essere facilmente raggiungibile.

INSTALLAZIONE

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Prima di procedere all'installazione, per evitare danni dell'apparecchio, disinserire i filtri antigrasso e la vaschetta raccolta liquidi.

La rimozione dei filtri metallici antigrasso av- viene spingendo il filtro verso la parte poste- riore della cappa e facendolo ruotare verso il basso sganciandolo dalla sua sede (dis.1). La rimozione della vaschetta raccolta liquidi avviene allentanto le viti (dis. 2) ed estraendo la vaschetta metallica.

I requisiti essenziali prima di effettuare il montaggio dell'apparecchio sono:

• Aver praticato l'apertura necessaria sul fondo del pensile giusta ad accogliere l'apparecchio (dis. 3).
• Predisporre l'alimentazione elettrica.
• Predisporre il foro evacuazione aria e la relativa canalizzazione.

Utilizzare un tubo di evacuazione aria che abbia la lunghezza massima non superiore a 5 metri. Limitare il numero di curve nella canalizzazione poiché ogni curva riduce l'efficienza di aspirazione equiparata a 1 metro lineare. (Es: se si utilizzano n° 2 curve a 90° la lunghezza della canalizzazione non deve superare i 3 metri). Utilizzare un condotto con diametro 150mm costante per tutta la lunghezza. Utilizzare un condotto di materiale approvato normativamente.

Per installare l'apparecchio, regolare la posizione delle molle laterali di aggancio tramite le apposite viti (dis. 4), posizionare le staffe 2-3mm sopra lo spessore del fondo del pensile.

Inserire il gruppo nella sede praticata nel pen- sile fino al completo bloccaggio delle molle laterali. Utilizzare viti autofilettanti 3,9X25 per il definitivo bloccaggio tramite i fori interni dell'apparecchio (dis. 5).

Spingere l'apparecchio verso il fondo del pensile al fine di far aderire perfettamente la cornice dell'apparecchio al pensile.

Ripristinare la vaschetta raccolta liquidi ed i filtri antigrasso.

Bloccaggio valvola

Attenzione! Prima di collegare il tubo fles- sibile uscita aria al motore, accertarsi che la valvola di non ritorno posta sulla bocca del motore sia libera di roteare.

Collegare la flangia della cappa al foro di evacuazione tramite un tubo adatto. Effettuare il collegamento elettrico mediante il cavo alimentazione.

USCITA ARIA POSTERIORE

I prodotti possono essere installati con l'uscita aria del motore rivolta verso il lato posteriore del prodotto. Nel caso si intenda usare questa opzione occorre rimuovere il supporto motore agendo sulle viti (fig. 6), estrarre e ruotare il supporto, posizionarlo nella sua sede mantenendo l'uscita aria rivolta verso il lato posteriore del prodotto (fig. 7).

Fissarlo con le viti rimosse in precedenza.

In caso di motore remoto, collegare il cavo di alimentazione del motore alla morsettiera presente nella scatola in plastica nera, identificata mediante etichetta di collegamento.

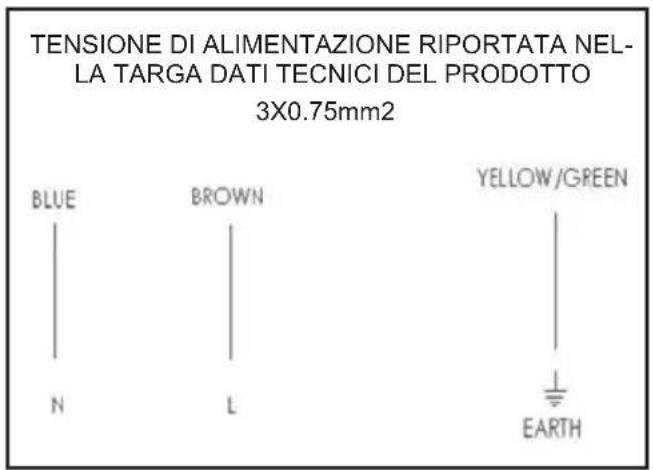

In caso di prodotto con cavo alimentazione senza spina, attenersi allo schema qui sotto per il collegamento.

TENSIONE DI ALIMENTAZIONE RIPORTATA NEL- LA TARGA DATI TECNICI DEL PRODOTTO 3X0.75mm2 BLUE BROWN YELLOW/GREEN N L EARTH

FUNZIONAMENTO

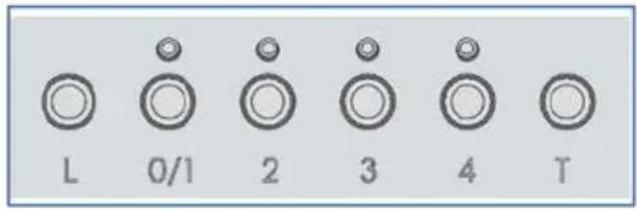

Pulsantiera

L: Interruttore on/off luce

0/1: Interruttore on (I velocità)/off motore

2: Interruttore II velocità

3: Interruttore III velocità

4: Interruttore IV velocità

T: Temporizzatore 10 minuti

Quando viene impostata la IV ^a velocità del ventilatore di aspirazione, il relativo LED di segnalazione lampeggia.

La IV ^a velocità viene mantenuta per 5 minuti trascorsi i quali il prodotto passa alla III ^a velocità.

Premendo il tasto T (temporizzazione), il prodotto verrà spento trascorsi 10 minuti dalla sua impostazione.

La funzione viene segnalata mediante il lampeggio del led corrispondente alla velocità impostata. Per disattivare la funzione, premere nuovamente il tasto T.

Il prodotto si spegne automaticamente dopo quattro ore di lavoro initerrotto, dall'ultima funzione selezionata.

Dopo 30 ore di esercizio della cappa la pulsantiera, segnalerà la saturazione del filtro, mediante l'illuminazione di tutti i led, per circa 30 secondi. Per il reset, premere il tasto temporizzatore (T) durante la segnalazione

Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.

Una cura particolare va rivolta ai filtri antigrasso.

La rimozione del filtro avviene spingendolo verso la parte posteriore della cappa e facen- do ruotare il filtro verso il basso sganciandolo dalla sua sede (dis. 1). Il filtro viene inserito nell'operazione inversa.

La pulizia del filtro antigrasso può essere eseguita a mano o in lavastoviglie.

Dopo aver rimosso i filtri in acciaio, con una mano sorreggere la vaschetta raccolta liquidi e con l'altra allentare i pomelli come indicato in fig. 2, far scorrere quindi la vaschetta verso il basso facendo attenzione a non versare eventuali liquidi.

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri.

NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL

La sostituzione del cavo alimentazione deve essere eseguita esclusivamente da personale autorizzato.

Sostituzione della barra LED:

Utilizzando un utensile appropriato, rimuovere la barra led dalla sua sede (vedi figura 8) scollegarla elettronicamente mediante l'apposito connettore quindi sostituirla con una di pari caratteristiche.
