| Tipo de producto | Receptor GPS NMEA 0183 HVS |
| Características técnicas principales | Precisión de posicionamiento de 1 a 3 metros, tiempo de arranque en frío de 30 segundos, tiempo de arranque en caliente de 5 segundos |
| Alimentación eléctrica | Alimentación por cable, tensión de entrada de 9 a 32 VDC |
| Dimensiones aproximadas | Longitud: 10.2 cm, Ancho: 10.2 cm, Altura: 3.8 cm |
| Peso | 450 g |
| Compatibilidades | Compatible con sistemas NMEA 0183, funciona con muchos dispositivos marinos y de navegación |
| Tipo de batería | No aplicable (funciona con alimentación externa) |
| Tensión | 9 a 32 VDC |
| Poder | Consumo de energía típico de 50 mA |
| Funciones principales | Proporciona datos de posicionamiento GPS, compatible con sistemas de navegación marítima |
| Mantenimiento y limpieza | Limpiar con un paño suave y húmedo, evitar productos químicos agresivos |
| Piezas de repuesto y reparabilidad | Disponibilidad limitada de piezas de repuesto, consultar al servicio al cliente de Garmin para reparaciones |
| Información general útil | Verificar la compatibilidad con su sistema antes de la compra, ideal para aplicaciones marítimas |
Preguntas frecuentes - GPS 17 X NMEA 0183 HVS GARMIN
Descarga las instrucciones para tu Receptor GPS en formato PDF gratis! Encuentra tus instrucciones GPS 17 X NMEA 0183 HVS - GARMIN y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GPS 17 X NMEA 0183 HVS de la marca GARMIN.
MANUAL DE USUARIO GPS 17 X NMEA 0183 HVS GARMIN

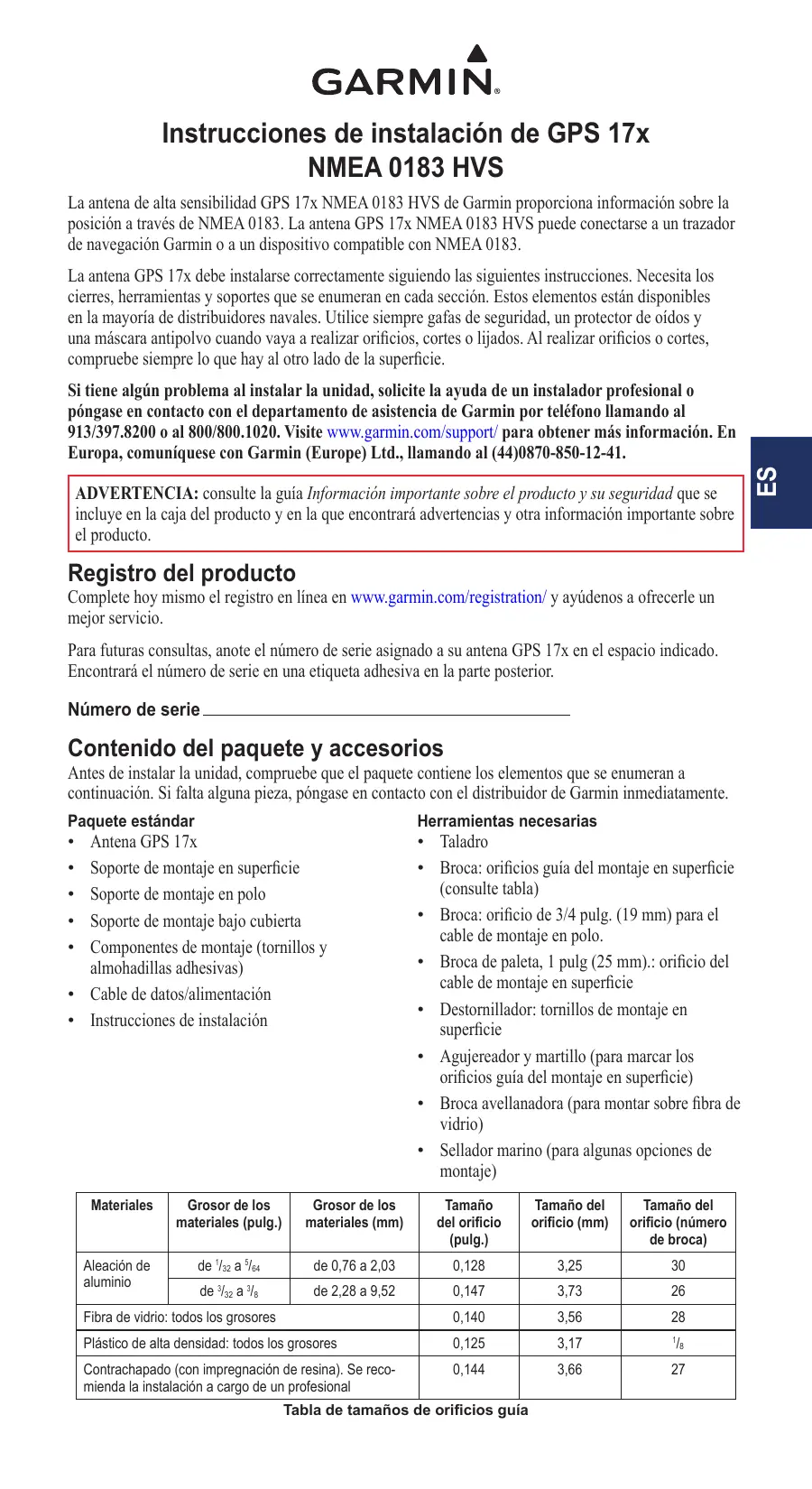

Instrucciones de instalación de GPS 17x NMEA 0183 HVS La antena de alta sensibilidad GPS 17x NMEA 0183 HVS de Garmin proporciona información sobre la posición a través de NMEA 0183. La antena GPS 17x NMEA 0183 HVS puede conectarse a un trazador de navegación Garmin o a un dispositivo compatible con NMEA 0183. La antena GPS 17x debe instalarse correctamente siguiendo las siguientes instrucciones. Necesita los cierres, herramientas y soportes que se enumeran en cada sección. Estos elementos están disponibles en la mayoría de distribuidores navales. Utilice siempre gafas de seguridad, un protector de oídos y una máscara antipolvo cuando vaya a realizar orificios, cortes o lijados. Al realizar orificios o cortes, compruebe siempre lo que hay al otro lado de la superficie.
ADVERTENCIA: consulte la guía Información importante sobre el producto y su seguridad que se incluye en la caja del producto y en la que encontrará advertencias y otra información importante sobre el producto.
Registro del producto
Complete hoy mismo el registro en línea en www.garmin.com/registration/ y ayúdenos a ofrecerle un mejor servicio.
Para futuras consultas, anote el número de serie asignado a su antena GPS 17x en el espacio indicado. Encontrará el número de serie en una etiqueta adhesiva en la parte posterior. Número de serie
Contenido del paquete y accesorios
Antes de instalar la unidad, compruebe que el paquete contiene los elementos que se enumeran a continuación. Si falta alguna pieza, póngase en contacto con el distribuidor de Garmin inmediatamente.
Soporte de montaje en superficie Soporte de montaje en polo Soporte de montaje bajo cubierta Componentes de montaje (tornillos y almohadillas adhesivas) • Cable de datos/alimentación • Instrucciones de instalación
Aleación de aluminio
Herramientas necesarias
• Broca: orificios guía del montaje en superficie (consulte tabla) • Broca: orificio de 3/4 pulg. (19 mm) para el cable de montaje en polo. • Broca de paleta, 1 pulg (25 mm).: orificio del cable de montaje en superficie • Destornillador: tornillos de montaje en superficie • Agujereador y martillo (para marcar los orificios guía del montaje en superficie) • Broca avellanadora (para montar sobre fibra de vidrio) • Sellador marino (para algunas opciones de montaje)
Grosor de los materiales (pulg.)
Grosor de los materiales (mm)
Tamaño del orificio (mm)
Tamaño del orificio (número de broca)
Fibra de vidrio: todos los grosores
Plástico de alta densidad: todos los grosores
Contrachapado (con impregnación de resina). Se recomienda la instalación a cargo de un profesional
Tabla de tamaños de orificios guía
ES Si tiene algún problema al instalar la unidad, solicite la ayuda de un instalador profesional o póngase en contacto con el departamento de asistencia de Garmin por teléfono llamando al
913/397.8200 o al 800/800.1020. Visite www.garmin.com/support/ para obtener más información. En Europa, comuníquese con Garmin (Europe) Ltd., llamando al (44)0870-850-12-41.
Puede montar la antena GPS 17x en una superficie, acoplándola a un soporte para navegación en polo estándar con tubo roscado de diámetro exterior de 1 pulg. (14 roscas por pulgada, no incluido), o incluso instalar la antena bajo fibra de vidrio.

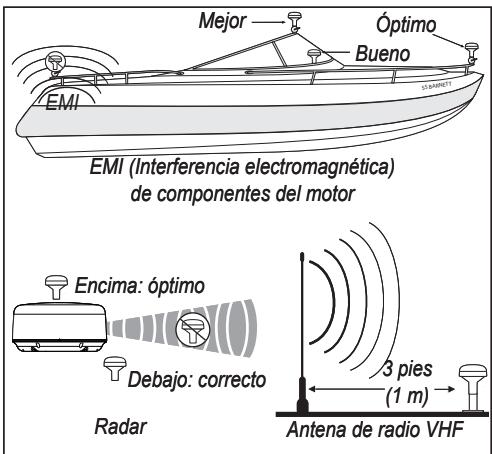

Escoja una ubicación apropiada en su embarcación para la antena GPS 17x. Para garantizar la mejor recepción, monte la antena GPS 17x en una ubicación que permita una vista clara y sin obstrucciones del cielo en todas las direcciones.
EMI EMI (Interferencia electromagnética)
• No monte la antena GPS 17x donde haya de componentes del motor sombras producidas por la superestructura de la embarcación, una antena con cúpula de radar o un mástil.
Encima: óptimo • En un barco de vela, no monte la antena GPS 17x en lo alto del mástil para evitar lecturas 3 pies Debajo: correcto de velocidad inapropiadas provocadas por un (1 m) exceso de escora. Radar Antena de radio VHF • La antena GPS 17x proporciona lecturas más Consideraciones sobre la colocación estables cuando se coloca más cerca del nivel de la antena GPS 17x del agua. • Monte la antena GPS 17x como mínimo a 3 pies (1 m) y preferiblemente por encima del recorrido de cualquier haz de radar o una antena de radio VHF. • Fije la antena temporalmente en la ubicación que desee y compruebe que funciona correctamente. Si se produce alguna interferencia con otros componentes electrónicos, pruebe en una ubicación diferente. Cuando compruebe que funciona correctamente, monte la antena de forma permanente.

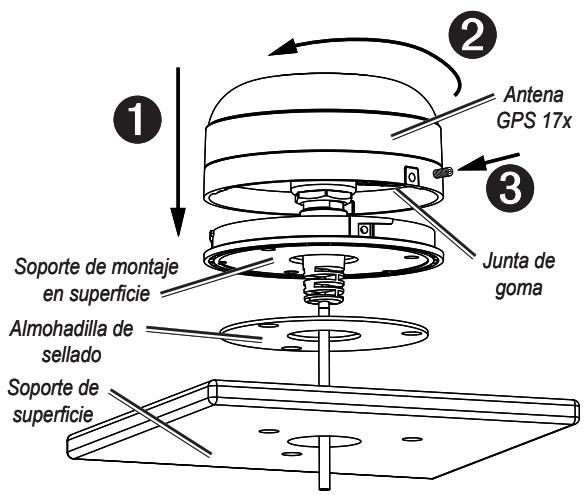

Montaje en superficie de la antena GPS 17x
1. Utilice el soporte de montaje en superficie como plantilla de montaje.
• Con el agujereador, marque la ubicación de los tres tornillos en la superficie. • Trace con un lápiz el orificio del cable en el centro del soporte. • Ponga el soporte de montaje en superficie a un lado. No realice la perforación a través del soporte de montaje en superficie. 2. Utilice la tabla de brocas (página 25) para seleccionar la broca apropiada para su superficie de montaje y perfore los tres orificios guía. Nota: si monta la antena GPS 17x en fibra de vidrio, es recomendable que utilice una broca avellanadora para perforar un espacio de escariado a través de la parte superior (pero no más allá) de la capa de gelcoat. Así evitará que se agriete la capa de gelcoat cuando se ajusten los tornillos. 3. Utilice una broca de paleta de 1 pulg. (25 mm) para realizar el orificio del cable en el centro. 4. Coloque la almohadilla de sellado en el fondo del soporte de montaje en superficie. Asegúrese de que los orificios están alineados. 5. Utilice los tornillos M4 suministrados para fijar el soporte de montaje a la superficie donde instalará la unidad. 6. Pase el cable de datos/alimentación a través del orificio para el cable de 1 pulg. (25 mm) y conéctelo a la antena GPS 17x. 7. Compruebe que la junta grande está colocada en el fondo de la antena GPS 17x. Coloque la antena en el soporte de montaje en superficie ➊ y gírela en el sentido de las agujas del reloj para ajustarla en su sitio ➋. 8. Asegure la antena al soporte de montaje con el juego de tornillos M3 suministrado ➌.
Soporte de montaje en superficie
Almohadilla de sellado
Soporte de superficie
9. Dirija el cable de datos/alimentación lejos de fuentes de interferencias electrónicas y conéctelo a una fuente de alimentación y a un dispositivo compatible con NMEA 0183. (Página 28)
Instrucciones de instalación de GPS 17x NMEA 0183 HVS Montaje en polo de la antena GPS 17x
Con el adaptador de montaje en polo acoplado a la antena GPS 17x, puede instalar la antena GPS 17x en un soporte para navegación en polo estándar con tubo roscado de diámetro exterior de 1 pulg. (14 roscas por pulgada, no incluido). Puede pasar el cable de datos/alimentación a través del polo o por fuera del polo.

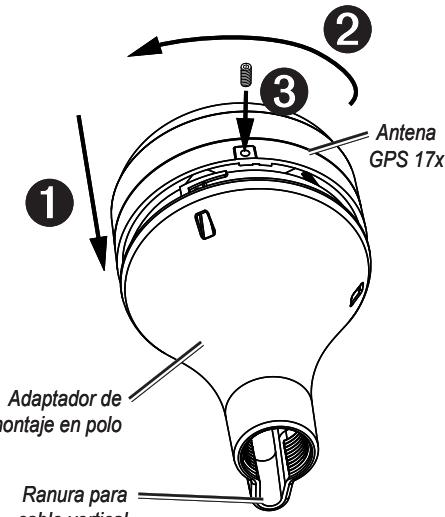

Para montar la antena GPS 17x con el cable fuera del polo: 1. Pase el cable de datos/alimentación a través del adaptador de montaje en polo y coloque el cable en la ranura vertical a lo largo de la base del adaptador de montaje en polo. 2. Enrosque el adaptador de montaje en un soporte para navegación en polo estándar con tubo roscado de diámetro exterior de 1 pulg. (14 roscas por pulgada, no incluido). No atornille el adaptador en exceso. 3. Conecte el cable de caída de datos/alimentación a la antena GPS 17x. 4. Coloque la antena GPS 17x en el adaptador de montaje en polo ➊ y gírela en el sentido de las agujas del reloj para ajustarla en su sitio ➋.
5. Fije la antena al adaptador con el juego de tornillos
7. Acople el soporte para navegación al casco si no está ya acoplado.
6. (Opcional) Con la antena GPS 17x instalada en la base del polo, rellene el espacio sobrante en la ranura del cable vertical con sellador marino.
Adaptador de montaje en polo
8. Dirija el cable de datos/alimentación lejos de fuentes de interferencias electrónicas y conéctelo a una
Ranura para fuente de alimentación y a un dispositivo compatible cable vertical con NMEA 0183 (página 28). Para montar la antena GPS 17x con el cable a través del polo: 1. Coloque un soporte para navegación en polo estándar con tubo roscado de diámetro exterior de 1 pulg. (14 roscas por pulgada, no incluido) en la ubicación deseada y marque el centro aproximado del polo. 2. Perfore un orificio con una broca de 3/4 pulg. (19 mm) para que pase el cable. 3. Fije el soporte para navegación a la embarcación. 4. Enrosque el adaptador de montaje en polo en el polo. No atornille el adaptador en exceso. 5. Pase el cable de caída de datos/alimentación a través del polo y conéctelo a la antena GPS 17x. 6. Coloque la antena GPS 17x en el adaptador de montaje en polo ➊ y gírela en el sentido de las agujas del reloj para ajustarla en su sitio ➋. 7. Fije la antena al adaptador con el juego de tornillos M3 suministrado ➌. 8. (Opcional) Con la antena GPS 17x instalada en la base del polo, rellene la ranura del cable vertical con sellador marino. 9. Dirija el cable de datos/alimentación lejos de fuentes de interferencia electrónica y conéctelo a una fuente de alimentación y a un dispositivo compatible con NMEA 0183 (página 28).

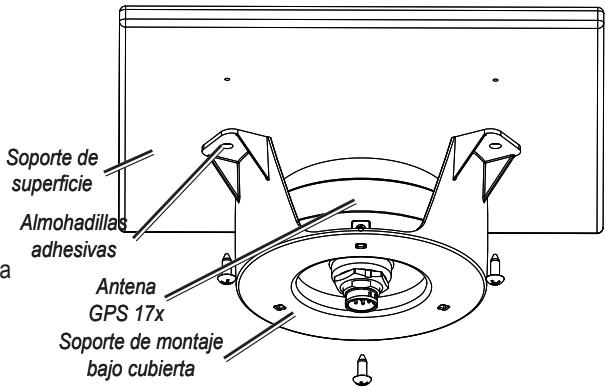

Montaje bajo cubierta de la antena GPS 17x
La antena GPS 17x puede montarse bajo una superficie de fibra óptica con las almohadillas adhesivas suministradas. La antena GPS 17x no capta señales de satélite a través del metal. Sólo puede usar el montaje bajo cubierta debajo de una superficie de fibra de vidrio.
1. Determina la ubicación de la superficie de fibra de vidrio donde deseas montar la antena GPS 17x. 2. Coloca las almohadillas adhesivas en el soporte de montaje bajo cubierta. 3. Coloca la antena GPS 17x en el soporte de montaje bajo cubierta.
Soporte de superficie
4. Adhiere el soporte de montaje bajo cubierta a la superficie de montaje.
Almohadillas adhesivas
Antena GPS 17x Soporte de montaje bajo cubierta
5. Fija el soporte de montaje bajo cubierta con tornillos a la superficie de montaje.
Asegúrate con extrema precaución de que los tornillos no penetren en la parte superior de la superficie de la cubierta. Instrucciones de instalación de GPS 17x NMEA 0183 HVS
6. Conecta el cable de datos/alimentación al dispositivo GPS 17x.
7. Dirige el cable lejos de fuentes de interferencias electrónicas y conéctalo a una fuente de alimentación y a un dispositivo compatible con NMEA 0183 (página 4).
Paso 2: conecte la antena GPS 17x a la fuente de alimentación y al dispositivo compatible con NMEA 0183
La antena GPS 17x NMEA 0183 HVS debe estar conectada a la alimentación. Utilice los diagramas para conectar correctamente la antena GPS 17x. En los diagramas, Tx = transmitir y Rx = recibir.
Puede conectar hasta tres dispositivos compatibles con NMEA 0183 para recibir datos de una antena GPS 17x NMEA 0183 HVS.
Pulsos por Segundo (PPS)

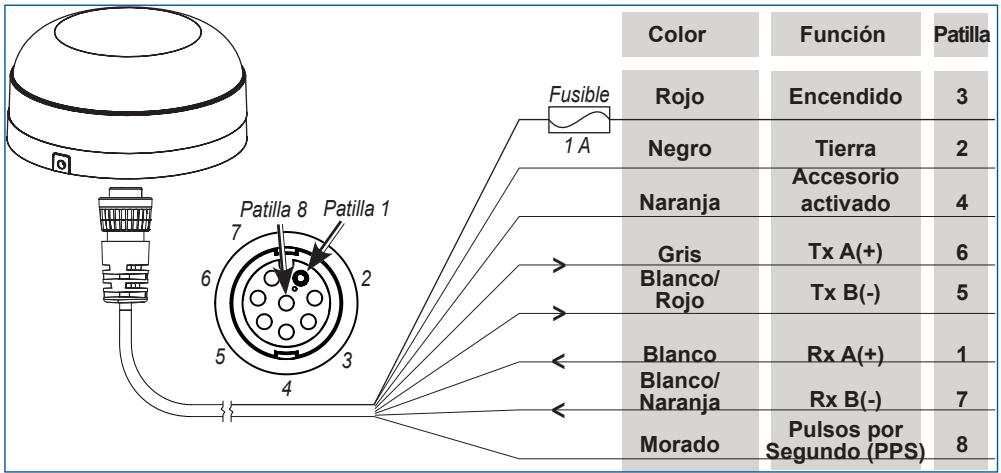

Cable de datos/alimentación de GPS 17x NMEA 0183 HVS Ejemplos
+ GPS 17x NMEA Fusible 1A 0183 HVS
Rojo Negro Blanco/ Naranja
Trazador de navegación
Gris > Blanco/Rojo >

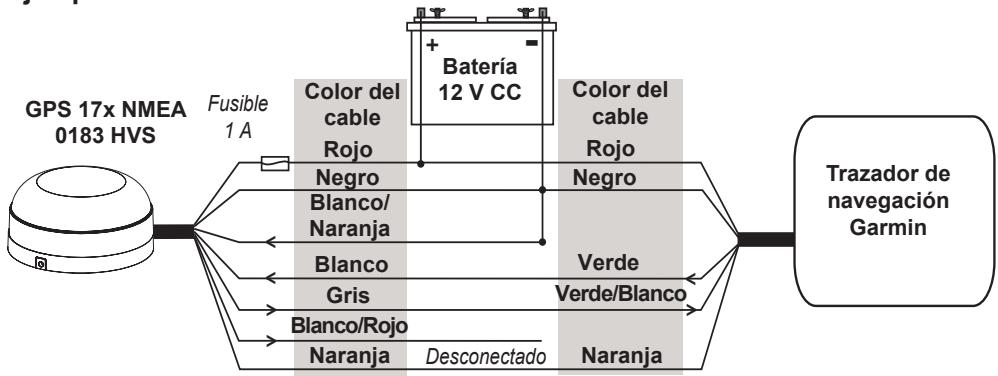

GPS 17x NMEA 0183 HVS con conexión a Trazador de navegación Garmin
Instrucciones de instalación de GPS 17x NMEA 0183 HVS
Negro Naranja Gris Blanco/Rojo Blanco Blanco/ Naranja
Tierra ACC activado Rx A(+) > Rx B(-) > Tx A(+) > Tx B(-)
Dispositivo compatible con

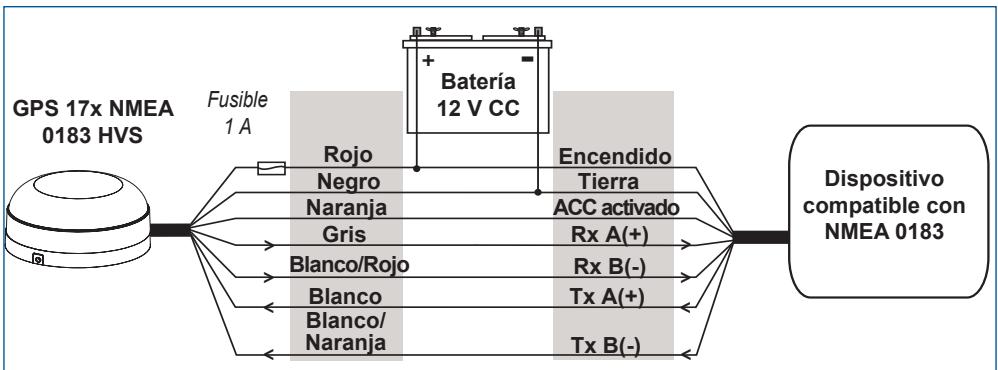

GPS 17x NMEA 0183 HVS con conexión para comunicaciones de doble sentido
• Si su dispositivo compatible con NMEA 0183 sólo tiene un cable receptor (Rx), conéctelo al cable gris (Tx/A) de la antena GPS 17x, y deje el cable blanco/rojo (Tx/B) de la antena sin conectar.
• Si su dispositivo compatible con NMEA 0183 sólo tiene un cable transmisor (Tx), conéctelo al cable blanco (Rx/A) de la antena GPS 17x, y conecte el cable blanco/naranja (Rx/B) a tierra.
Nota: el cable naranja (accesorio activado) se utiliza para conectar la antena GPS 17x a un trazador de navegación Garmin o a otro dispositivo compatible con NMEA 0183 que tenga un cable de señal accesorio definido. Si conecta la antena GPS 17x a un dispositivo que no tenga un cable de señal accesorio, el cable naranja de la GPS 17x deberá conectarse a tierra. precaución: si conecta la antena GPS 17x a un dispositivo que no tenga cable de señal accesorio, conecte el cable de alimentación de la GPS 17x al encendido o instale un interruptor en línea. Si no utiliza interruptor, la antena GPS 17x puede agotar la batería de la embarcación.
Paso 3: actualización del trazador de navegación
Para garantizar la compatibilidad con la antena GPS 17x, actualice su trazador de navegación Garmin con la versión más reciente del software. Para obtener más información, visite www.garmin.com.
Dimensiones físicas: 3 19/32 pulg. (91,6 mm)
de diámetro × 1 15/16
pulg. (49,5 mm) de alto
Peso: 7,1 oz. (201 g) Cable de datos/alimentación: 30 pies (9,14 m) Rango de temperaturas: -22 °F (-30 °C) a 176 °F (80 °C) Carcasa: aleación de plástico totalmente sellada y de alta resistencia a los impactos, resistente al agua conforme a las normas IEC 529 IPX7
Fuente de alimentación: 8–33 V CC
Toma de corriente: 40 mA a 12 V CC Precisión
GPS: <33 pies (10 metros) 95% típica.
DGPS: 10–16 pies (3–5 m) 95% típica (precisión WAAS/EGNOS.) Velocidad: 0,05 metros/seg en estado estable
Instrucciones de instalación de GPS 17x NMEA 0183 HVS
Declaración de conformidad (DoC)
Por la presente, Garmin declara que esta antena GPS 17x cumple con los requisitos esenciales y otras disposiciones relevantes de la Directiva 1999/5/CE. Para ver la Declaración de conformidad completa, visite el sitio Web de Garmin correspondiente al producto de Garmin específico: www.garmin.com/products/gps17x/. Haga clic en Manuals y, a continuación, seleccione el enlace Declaration of Conformity.
Acuerdo de licencia de software
AL UTILIZAR LA ANTENA GPS 17x, SE COMPROMETE A RESPETAR LAS CONDICIONES DEL SIGUIENTE ACUERDO DE LICENCIA DE SOFTWARE. LEA ESTE ACUERDO ATENTAMENTE.
Garmin le concede una licencia limitada para utilizar el software incluido en este dispositivo (el “Software”) en formato binario ejecutable durante el uso normal del producto. La titularidad, los derechos de propiedad y los derechos de propiedad intelectual del Software seguirán perteneciendo a Garmin.
