MANUAL DE USUARIO Ion Elite BUSHNELL

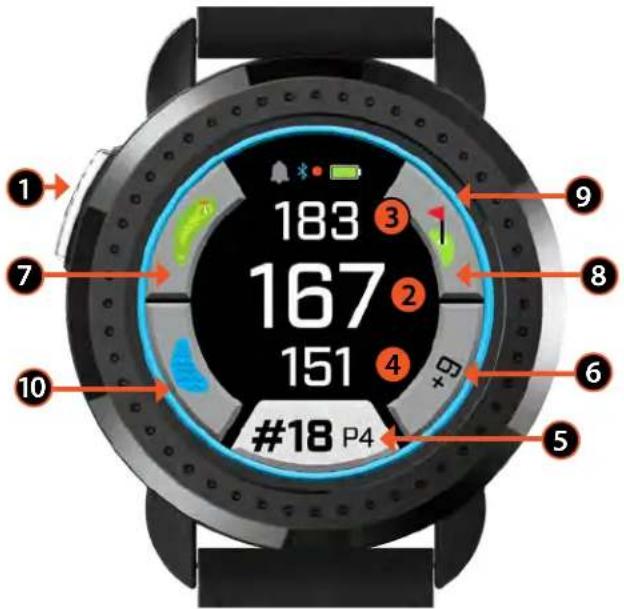

PANTALLAS DE CONTROLES, INICIO Y JUGAR GOLF

1. BOTÓN DE ENCENDIDO/MENÚ - Presione y sostenga para encender/apagar el dispositivo. Deslice hacia la derecha o izquierda para desplazarse por la pantalla de la hora, la pantalla de Jugar Golf, la conexión a Bluetooth y la lista de tarjetas de puntuaciones.

DETALLES DE LA PANTALLA JUGAR GOLF

1. DISTANCIA AL CENTRO - Distancia al centro del green (o pin si lo movió).
2. DISTANCIA HACIA ATRÁS - Distancia hacia atrás del green o pin, si está seleccionado.
3. DISTANCIA AL FRENTE - Distancia hacia el frente del green.
4. CAMBIO RÁPIDO DE HOYO/PAR - Número y par del hoyo actual. Toque para Cambio rápido de hoyo.
5. PUNTUACIÓN - Puntuación actual del usuario en relación con el par. Toque para ir a la entrada de puntuación.
6. VISTA DEL HOYO - Toque para acceder a la Vista del hoyo y planificar el golpe.
7. VISTA DEL GREEN - Toque para acceder a la Vista del green para cambiar la posición del pin.
8. INDICADOR DE PENDIENTE - (Anillo exterior azul) Ilustra el modo de distancia y el estado de la calibración para la función de pendiente (consulte la página 6 para obtener una explicación más extensa).
9. OBSTÁCULOS - Toque para acceder a las distancias a los obstáculos.
10. Pines de carga

Jugar Golf Frente/Centro/Atrás

OPERACIÓN DE INICIO RÁPIDO

1. Cargue la batería interna del ION Elite conectando el cargador a la parte trasera del dispositivo y conecte el lado del conector USB a una computadora o a la pared.
2. Presione y sostenga el botón de Encendido (1) para encender el dispositivo. Se mostrará la pantalla de la hora.
3. Para Jugar Golf, deslice a la izquierda a la pantalla de Jugar Golf y toque el icono de Jugar Golf en la pantalla. El lon Elite se conectará con los satélites más rápido estando en el exterior con una vista clara del cielo.
4. Escoja su campo de golf deslizándose hacia arriba y abajo y tocando el campo de golf que desee. Se mostrará la pantalla de Jugar Golf (Frente/Centro/Atrás).
5. El ION Elite tiene una función de Avance automático de hoyo, sin embargo, para cambiar de hoyo manualmente, deslice hacia arriba/abajo en la pantalla táctil. Para cambiar de hoyo, toque el número del hoyo para acceder a la pantalla de Cambio rápido de hoyo.
6. Deslice hacia la izquierda/derecha para recorrer las diferentes pantallas de modo/menú en el modo de Jugar Golf (Frente/Centro/Atrás > Distancia del golpe, Tarjeta de puntuación > Hora/Inicio > Frente/Centro/Atrás).

Indicador de alarma Estado del Bluetooth Indicador de notificación Indicador de la batería

Puntuación del último juego jugado

Alternar las pantallas de Hora/Inicio: Presione y sostenga la pantalla de Inicio durante tres segundos. Deslice hacia arriba o abajo para cambiar la carátula del reloj.

PANTALLA DE HORA/INICIO

Deslice hacia la izquierda/derecha para recorrer las opciones de página de Inicio, Hora > Jugar Golf.

CARGA DE LA BATERÍA

La batería recargable del Ion Elite es de larga duración y proporciona más de 12 horas (normalmente más de 3 rondas de golf) con una carga. Sin embargo, la vida de la batería puede reducirse debido a una variedad de factores (temperatura externa, etc.). Todas las baterías recargables pierden la duración de su carga eficaz con el tiempo.

Para recargar la batería, conecte el conector USB (estándar) a su computadora o a otro puerto de carga. Ponga el lon Elite encima de los pines magnéticos de carga. Si la batería se está cargando correctamente, verá parpadear las secciones del círculo que está alrededor del símbolo de batería. El lon Elite es compatible con todos los puertos USB, incluyendo cargadores USB de iPhone y de otros teléfonos inteligentes. La unidad está completamente cargada (cerca de 3.5 horas a partir de un estado totalmente descargado, menos si queda una carga parcial) y lista para usarla cuando se muestra un círculo verde completo alrededor del icono de batería.

CONFIGURACIÓN RÁPIDA Y MENÚ DE NOTIFICACIONES

1. Desde la pantalla de Hora/Inicio, deslice hacia arriba para acceder a la Configuración rápida.
2. Desde la pantalla de Hora/Inicio, deslice hacia abajo para acceder a las Notificaciones.

*La pantalla de notificaciones permite que el usuario esté consciente de que está entrando una llamada o se recibió un mensaje. El lon Elite no puede enviar o recibir comunicaciones.

Brillo de la pantalla

Bluetooth encendido/apagado Sonido de alerta encendido/apagado

Pantalla de notificaciones

EL MENÚ DE CONFIGURACIÓN

1. Desde la pantalla de Inicio de Jugar Golf, presione los engranes en la parte inferior izquierda para acceder al menú de Configuración.
2. Deslice hacia arriba y abajo en la lista y seleccione un elemento.
3. Presione el botón de Encendido/Menú para regresar a la pantalla del menú anterior.

ELEMENTOS DEL MENÚ DE CONFIGURACIÓN DEL SISTEMA

CONFIGURACIÓN DEL SISTEMA:

A. CONFIGURACIÓN DE LA PANTALLA :

a. Brillo: ajusta el brillo de la pantalla de 1 - 5
b. Tiempo de espera de la luz de fondo: ajusta el tiempo de espera de la luz de fondo de 5 a 60 segundos.

B. NOTIFICACIONES :

a. Emergentes: Encendido o Apagado
b. Sonido de llamada: Encendido o Apagado
c. Sonido de texto: Encendido o Apagado

C. IDIOMA : Elige la preferencia de idioma.
D. ACERCA DE : Número SKU
E. RESTABLECER : Restablece la unidad a todos sus ajustes originales de fábrica, selecciones Sí o No.

CONFIGURACIÓN DE GOLF : Use la Configuración de Golf para configurar, ajustar y personalizar el juego.

F. MODO TORNEO : Encendido o Apagado. *Deshabilita las distancias compensadas con la pendiente para cumplir con la política de dispositivos de la USGA.
G. PENDIENTE : Encendido o apagado

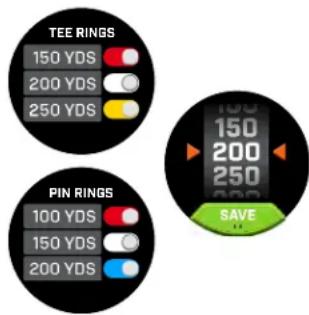

H. VISTA DEL HOYO :

a. Planificación del golpe: Encendido o Apagado
b. Anillos del Tee: Toque el número y deslice para ajustar la distancia al marcador y presione Guardar. Encender o apagar el marcador.
c. Anillos del pin: Toque el número y deslice para ajustar la distancia al marcador y presione Guardar. Encender o apagar el marcador.

I. MODO DE PUNTUACIÓN : Elija entre Apagado, Básico o Avanzado
J. FORMATO DE LA PUNTUACIÓN : Golpes, Stableford o Stableford modificado
K. UNIDADES DE GOLF : Yardas o Metros
L. AVANCE AUTOMÁTICO DE HOYO : Encendido o apagado

BLUETOOTH : Seleccione Encender para encender el modo Bluetooth. Presione el icono de emparejamiento para conectar el Ion Elite con su dispositivo con Bluetooth habilitado. Siga las instrucciones en "Conexión con la aplicación móvil Bushnell Golf" para ver las instrucciones completas de la conexión con Bluetooth.

ALARMA : Use la Alarma para recordarle los horarios del Tee u otros recordatorios importantes. Active una alarma y presione la hora para ajustar la hora, minutos, AM/PM y presione Guardar. Seleccione los días para configurar cuándo sonará la alarma.

CONFIGURACIÓN DE LA HORA :

1. Formato de la hora: 12 horas o 24 horas
2. Ajustar la hora: Automático o manual. Para Automático, el usuario deberá conectarse al GPS a través de Jugar Golf para adquirir la señal de satélite para ajustar la hora de manera automática.
3. Ajustar la fecha: Elija el mes, día, año y presione Guardar.

Botón de Jugar Golf
Adquiriendo señal

MODO JUGAR GOLF

• Asegúrese de que está en el exterior, con una vista del cielo sin obstrucciones. Toque JUGAR GOLF para empezar o continuar una ronda de golf. La pantalla mostrará la pantalla de búsqueda de GPS mientras el lon Elite busca diferentes señales GPS de satélites disponibles y se conecta con uno de ellos. Esto puede tardar varios minutos la primera vez que use el lon Elite, pero será más rápido cuando lo use después en la misma área en general.
• Se le preguntará si desea continuar un juego que está activo. Haga su selección. Si está continuando un juego, será enviado a la pantalla de Frente/Centro/Atrás (FCB). Si selecciona no, el dispositivo se conectará al GPS y aparecerá una lista de los campos de golf más cercanos.
• Deslice hacia arriba y abajo para seleccionar en la lista de campos cercanos el campo de golf que quiere jugar (el campo más cercano está al inicio de la lista).

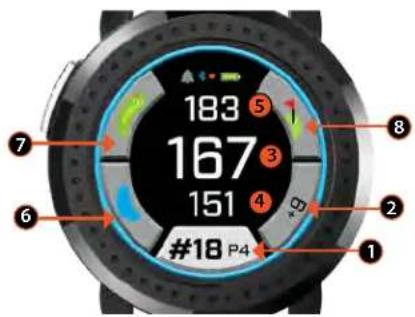

Después, la pantalla muestra la pantalla Frente/Centro/Atrás:

1. Número de hoyo actual, par y toque para Cambio rápido de hoyo
2. Puntuación del juego
3. Distancia al centro del green/pin
4. Distancia hacia el frente del green
5. Distancia hacia atrás del green
6. Obstáculos
7. Vista del hoyo*
8. Vista del green*

*El pin negro indica que el pin está en el centro del green. El pin roja indica que se movió el pin.

Pantalla de Cambio rápido de hoyo

VISTA DEL HOYO

La pantalla de Vista del hoyo le permite ver la distribución del hoyo.

PANIFICACIÓN DEL GOLPE

La pantalla de Planificación del golpe permite que el jugador vea la distancia hacia y desde una retícula. Toque las distancias para alternar entre distancia en línea recta y planificación del golpe.

VISTA DEL GREEN

La pantalla de Vista del green le permite seleccionar la posición del pin en el green para proporcionarle la distancia al pin en lugar de la distancia al centro del green. Haga esto tocando en cualquier punto del green que mejor represente la posición del pin/hoyo. Cuando haya terminado, toque el botón de Encendido/Menú para guardar la ubicación del pin, o se acabará en tiempo de la página después de un minuto y regresará a la pantalla de FCB.

GREEN DUAL

En los casos donde un hoyo tiene dos greens, "<" y ">" remplazarán el signo de # junto al número del hoyo. Si se selecciona el green incorrecto, haga clic en Vista del green y deslice para elegir el green correcto.

Distancia en línea recta

Panificación del golpe
Ejemplo:
120 de la retícula al pin
140 de la pelota a la retícula

Indica la dirección en la que el jugador se aproxima al green.

Si un hoyo tiene un green dual, en la pantalla aparecerán puntos de página de pantalla. Deslice para ir a un green alternativo.

OBSTÁCULOS Y PUNTOS DE GOLPE DE SEGURIDAD

Toque para ver las señalizaciones de los obstáculos en cada hoyo, es variable en función de los obstáculos más significativos ubicados cerca de un hoyo específico en el campo de golf actual. El tiempo de la pantalla de Obstáculos se agotará después de un minuto y regresará a la pantalla de FCB. Si no hay obstáculos, la pantalla mostrará "No hay datos de obstáculos". Consulte el "Glosario de obstáculos" en la página 9 para ver una lista de todas las abreviaturas usadas para designar diferentes obstáculos.

ENTRADA DE PUNTUACIÓN

Para ingresar su puntuación, en modo Jugar Golf, toque el botón de Puntuación (Fig. 2 en la pantalla de FCB). Deslice hacia arriba o abajo para seleccionar el número de golpes y putts (vea abajo). Deslice a la izquierda para ingresar la dirección del golpe en el fairway (vea abajo). Presione Guardar después de ingresar la información en cada pantalla. Se guardará su puntuación y pasará al siguiente hoyo y a la pantalla de Frente/Centro/Atrás. *Nota: para ingresar putts y golpes en el fairway, el dispositivo debe estar en modo de Puntuación avanzada.

Modo de puntuación básica

Modo de puntuación avanzada

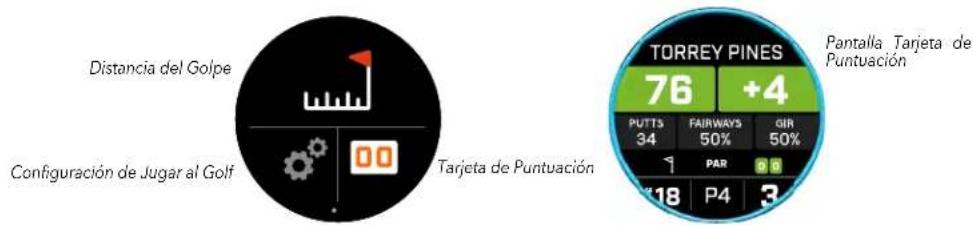

TARJETA DE PUNTUACIÓN

Para ir a la Tarjeta de puntuación, deslice a la izquierda en la pantalla de FCB. Toque el icono de puntuación en la parte inferior derecha de la pantalla. En la Tarjeta de puntuación, toque su puntuación, putts, golpes en el fairway y GIR para llenar la estadística seleccionada en la columna de la derecha.

*Puede editar la puntuación y las estadísticas de cada hoyo mientras la ronda esté activa. Una vez se cierre la ronda, no podrá editar la puntuación de esa ronda.

DISTANCIA DEL GOLPE

Para ir a Distancia del golpe, deslice a la izquierda en la pantalla de FCB. Toque el icono de Distancia del golpe en la parte superior de la pantalla. Una vez en Distancia del golpe, toque en Restablecer para guardar la posición actual. Se medirá la distancia desde el punto de Restablecimiento y se guardará la última posición hasta que se vuelva a restablecer.

PENDIENTE

• Anillo de pendiente azul sólido - Indica que la unidad está calibrada y muestra distancias compensadas con la pendiente.
• Anillo azul parpadeando - Sigue recibiendo distancias compensadas, pero tiene que actualizar la calibración para obtener distancias más precisas. *Calibre la unidad llevándola al Teebox o al Green.
• Anillo anaranjado parpadeando - Indica que la unidad no está calibrada y muestra distancias no compensadas con la pendiente. *Calibre la unidad llevándola al Teebox o al Green.

MODO TORNEO

- Anillo blanco sólido de modo Torneo - Indica que la unidad está en modo Torneo y cumple con la política de dispositivos de la USGA.

CONEXIÓN CON LA APLICACIÓN MÓVIL BUSHNELL GOLF

Conectar su Ion Elite con la aplicación le permite:

• Controlar la configuración del lon Elite desde la aplicación.
• Actualizaciones inalámbricas de un solo campo de golf.
• Sincronización de la tarjeta de puntuación con toneladas de datos de rondas para mejorar su juego.

Para conectar su lon Elite a su teléfono y a la aplicación móvil Bushnell Golf:

1. Descargue la aplicación móvil Bushnell Golf en app.bushnellgolf.com/install o escanee el código QR.
2. Si es nuevo en la aplicación, se le pedirá que configure un dispositivo después de registrarse, seleccione Ion Elite. Si es un usuario recurrente de la aplicación, seleccione "Ver todo" desde la "Sección Mis dispositivos", haga clic en "Agregar dispositivo", y seleccione Ion Elite.
3. Siga las instrucciones en la pantalla de la aplicación para emparejar y conectar su lon Elite.

Escanee el código para descargar e instalar la aplicación Bushnell Golf.

ACTUALIZACIÓN DE LOS DATOS DEL CAMPO DE GOLF

Su lon Elite viene precargado con datos de más de 38,000 campos de golf ubicados en todo el mundo. El dispositivo está listo para usarlo recién salido del empaque, sin necesidad de descargar software o pagar cuotas de membresía.

Para actualizar el archivo de un solo campo de golf. Conecte el dispositivo a la aplicación móvil Bushnell Golf vía Bluetooth. Seleccione Ion Elite en la lista de sus dispositivos. Seleccione Actualizar campo de golf. Siga las instrucciones en la aplicación móvil Bushnell Golf para buscar su campo de golf y actualizar su dispositivo.

Para actualizar varios campos de golf. Visite el Administrador de actualizaciones de Bushnell Golf en https://appsupport.bushnellgolf.com y siga las instrucciones.

ACTUALIZACIÓN DE FIRMWARE

Para actualizar el firmware Bushnell Ion Elite, haga clic en Actualización del dispositivo en la pantalla Función del dispositivo en la aplicación Bushnell Golf Mobile. Si hay una actualización disponible, se descargará e instalará automáticamente.

GLOSARIO DE OBSTÁCULOS:

L Al punto de lanzamiento (p. ej. 75L = A 75 yardas del punto de lanzamiento, 100L = A 100 yardas del punto de lanzamiento)

M Al poste indicador (p. ej. 250M = A 250 m del poste indicador)

Bnk Al bunker n.°(p. ej. T1Bk = Al primer bunker)

CBK Al bunker central n. ° (p. ej. 2CBk = Al segundo bunker central)

Fwy A la calle n.°

GBk Al bunker de hierba

LBk Al bunker Izquierdo

RBK Al bunker derecho

Wtr Al obstáculo de agua

Bnkr Al bunker

C#Bk Llevado al bunker n. °(p. ej. C1BK = Llevado al primer bunker)

C#LB Llevado al bunker izquierdo (p. ej. C2LB = Llevado al segundo bunker izquierdo)

C#RB Llevado al bunker derecho (p. ej. C3RB = Llevado al tercer bunker derecho)

C#Wt llevado al agua (por ej. C2Wt = Llevado al segundo obstáculo de agua)

CCBK Llevado al bunker central

CDch Al foso central

CFwy A la calle central

Frwy A la calle

CFyB Llevado a la calle del bunker

CHzd Llevado al obstáculo

CLBk Llevado al bunker izquierdo

CLHz Llevado al obstáculo izquierdo

Clif Al precipicio

CLWs Llevado al waste bunker izquierdo

CLWt Llevado al obstáculo de agua izquierdo

CPth Llevado al sendero

CRBk Llevado al bunker derecho

CRHz Llevado al obstáculo derecho

Crst A la cima

CRWt Llevado al obstáculo de agua derecho

CWst Llevado al waste bunker

CWtr Llevado al obstáculo de agua

Dtch Al foso

EFwy Al final de la calle

ELFy Al final de la calle Izquierda

ELoF Al final de la calle Inferior

ERFy Al final de la calle derecha

EWst Al final del waste bunker

GBnk Al bunker de hierba

Gorg Al barranco

Hzrd Al obstáculo

LBnk Al bunker izquierdo

LDth Al barranco izquierdo

LFwy A la calle izquierda

LGBk Al bunker de hierba izquierdo

LndA A la zona de aterrizaje

LWst Al waste bunker izquierdo

LWtr Al agua izquierda

Path Al sendero

PotB Al Pot Bunker

RBnk Al bunker derecho

Rdge Al cerro

RDch Al foso derecho

RFwy A la calle derecha

RGBk Al bunker de hierba derecho

RHzd Al obstáculo derecho

Road A la carretera

RWst Al waste bunker derecho

RWtr Al agua derecha

ThFy A través de la calle

ThRF A través de la calle derecha

Wter Al obstáculo de agua

WstA Al waste bunker

WstB Al waste bunker

WstE Final del waste bunker

CGrg Llevado a la garganta

RvrB Al cauce del río

Wall A la pared

Cuidado y mantenimiento

Para ayudar a garantizar un funcionamiento fiable, se recomiendan las siguientes pautas de cuidado y mantenimiento:

• Evite exponer la unidad a condiciones ambientales extremas durante un período de tiempo prolongado. La unidad tiene clasificación IPX7; es resistente al agua, pero no impermeable. La unidad no debe sumergirse en ningún líquido.
  • Evite impactos fuertes en la unidad.
• Puede limpiar la unidad de vez en cuando con un paño suave y húmedo.
  • NO exponga la unidad a productos químicos fuertes como gasolina y alcohol, ya que podrían dañarla.
• Guarde la unidad en un lugar seco cuando no esté en uso.

ADVERTENCIA

• No intente abrir el Ion Edge.
• La unidad contiene una batería de ión litio.
- No intente abrir, desmontar ni reparar la batería interna. La batería no es reemplazable.
- No aplaste, perfore ni cortocircuite los contactos externos de la batería.
- No lo exponga a temperaturas superiores a 140 °F (60 °C). No cargue la batería cuando la temperatura sea superior a 113 °F (45 °C). No almacene la unidad a temperaturas superiores a 113 °F (45 °C) o inferiores a 32 °F (0 °C).
- Recicle o deseche correctamente la batería. No lo arroje al fuego o al agua.

Nota legal

Al usar este producto, usted acepta que Bushnell Outdoor Products no será legalmente responsable de ninguna lesión o daño a usted o a cualquier persona o propiedad causados por la operación incorrecta del usuario y/o la falta juicio al usar este producto.

Nota: Consulte la Garantía limitada para conocer otras limitaciones de nuestra responsabilidad.

Información adicional

El Sistema de Posicionamiento Global (GPS), una red de 32 satélites que orbitan la Tierra es operado y mantenido por el gobierno de los EE. UU. Este dispositivo GPS requiere la adquisición de al menos 3 satélites para determinar con precisión su posición. Cualquier cambio realizado por el gobierno en el sistema podría afectar la precisión y el rendimiento de este producto.

Sitio web de Bushnell Golf

www.bushnellgolf.com es el mejor recurso en línea para todos los propietarios de productos Bushnell Golf, que incluye soporte de productos, preguntas frecuentes, etc.

Declaración de la FCC

Este dispositivo cumple con el apartado 15 del reglamento de la FCC. Su funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluidas aquellas susceptibles de causar un funcionamiento no deseado.

Este equipo se ha probado y se ha demostrado su cumplimiento con los límites para un dispositivo digital de clase B, de acuerdo con la parte 15 del reglamento de la FCC. Estos límites está diseñados para proporcionar una protección razonable frente a interferencias nocivas en una instalación residencial. Este equipo genera, usa y puede radiar energía de radiofrecuencia. Si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias indeseables en las comunicaciones por radio. Sin embargo, no existe ninguna garantía de que no se produzcan interferencias en una determinada instalación. Si este equipo llega a causar interferencias indeseables en la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el equipo, se recomienda tratar de corregir la interferencia tomando una o más de las siguientes medidas:

• Reorientar la antena receptora o cambiar su ubicación.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma de corriente a un circuito distinto al que está conectado el receptor.
• Consultar al distribuidor o a un técnico de radio/television experimentado en busca de ayuda.

El cable de interfaz blindado debe usarse con el equipo para cumplir con las limitaciones de un dispositivo digital de acuerdo con la sección B de la parte 15 del reglamento de la FCC. Las especificaciones y los diseños están sujetos a cambios sin previo aviso ni obligación alguna del fabricante.

AVISO: la función Bite incluida en el dispositivo contiene un imán de neodimio. Los imanes podrían afectar al funcionamiento de los marcapasos y los desfibriladores cardíacos implantados. Si usa estos dispositivos, manténgase a una distancia suficiente del imán. Advierta a otras personas que usen estos dispositivos que no se acerquen demasiado a los imanes.

• El imán puede perder parte de su fuerza adhesiva permanentemente si se expone a temperaturas superiores a 175°F (80°C).
• Los imanes producen un intenso campo magnético de gran alcance. Podrían dañar televisores y ordenadores portátiles, discos duros de ordenador, tarjetas de crédito y ATM, medios de almacenamiento de datos, relojes mecánicos, audífonos y altavoces. Mantenga la unidad alejada de dispositivos y objetos que puedan dañarse por campos magnéticos intensos.

Android y Google Play son marcas registradas de Google Inc. en los Estados Unidos y otros países. iPhone y Apple Store son marcas comerciales de Apple Inc., registradas en EE. UU. y en otros países. Otros nombres pueden ser marcas registradas de sus respectivos dueños.

80950/SDPPI/2022 13902

FCC ID: 2ASQI-36216 IC: 24886-36116

Eliminación de equipos electrónicos y eléctricos

(Aplicable en la UE y en otros países europeos con sistemas de recogida selectiva)

Este equipo incluye piezas eléctricas o electrónicas y, por lo tanto, no se puede eliminar como los residuos domésticos normales. Debe eliminarse en los puntos de reciclaje correspondientes proporcionados por las comunidades. Para usted, esto no conlleva ningún cargo. Si el equipo incluye pilas intercambiables (recargables), también se tienen que quitar antes y, si es necesario, eliminar de acuerdo con las normativas pertinentes (véase también los comentarios correspondientes en las instrucciones de esta unidad). Hay más información disponible sobre este tema en la administración de su comunidad, su empresa local de recogida de residuos o en la tienda donde compró este equipo.

Para consultar el manual de usuario complete, los detalles de la operación, preguntas sobre el uso del producto e información acerca de la garantía/reparación, visite: [e-mail]

Bushnell GOLF

Bushnell, ^™ , ^® , denota una marca registrada a Bushnell Outdoor Products Fabricado en China

http://patents.vistaoutdoor.com

Modo Básico de Resultados

TABELA DE RESULTADOS

ATUALIZAR DADOS DE CAMPOS DE GOLFE

CR Carregar área de resíduos
