ADVERTENCIAS DE SEGURIDAD GENERAL DE

LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA Lea todas las instrucciones y advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden inflamar el polvo o los humos. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifique el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica y/o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. (Traducción de las instrucciones originales) 06Spa_DS14DSDL_WE.p65 10/9/13, 16:2863Español

e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a aquellas pretendidas podría dar lugar a una situación peligrosa.

5) Utilización y mantenimiento de las herramientas a

batería a) Recargue sólo con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de batería podría crear peligro de incendio si se utiliza con otra batería. b) Utilice herramientas eléctricas sólo con baterías designadas específicamente. La utilización de otras baterías podría crear peligro de daños e incendio. c) Cuando no se utilice la batería, manténgala alejada de otros objetos metálicos como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro. Si se acortan y acercan los terminales de las baterías, podrían producirse quemaduras o un incendio. d) Bajo condiciones abusivas, podría salir líquido de la batería; evite todo contacto. Si se produce un contacto accidentalmente, aclare con agua. Si entra líquido en los ojos, busque ayuda médica. El líquido de la batería podría causar irritación o quemaduras.

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

1. Utilice los mangos auxiliares en el caso de que

se proporcionen con la herramienta. La pérdida de control puede causar daños personales.

2. Sostenga la herramienta eléctrica por las

superficies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con el cableado oculto. Si el accesorio de corte entra en contacto con un cable con corriente, las partes metálicas expuestas de la herramienta eléctrica pueden transmitir esa corriente y producir una descarga eléctrica al operador.

3. Sujete la herramienta motorizada por las

superficies de agarre aisladas cuando realice una operación donde el pasador pueda entrar en contacto con cables. Los pasadores que entren en contacto con un cable "activo" pueden dejar al descubierto partes metálicas "activas" de la herramienta motorizada, lo que podría provocar descargas eléctricas al operario.

4. Siempre cargar la batería a una temperatura

comprendida 0 – 40°C. Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No puede cargarse la batería a una temperatura mayor de 40°C. La temperatura más apropiada para cargar es la de 20 – 25°C.

5. Cuando se completa la carga, dejar descansar el

cargador por 15 minutos antes de proseguir con la carga siguiente. No cargue consecutivamente más de dos baterías.

6. No dejar que entre suciedad por el orificio de

conexión de la batería recargable.

7. Nunca desarmar la batería recargable ni el cargador.

8. Nunca poner en cortocircuito la batería recargable.

Poner en cortocircuito la batería produce una corriente eléctrica enorme y el consecuente recalentamiento, pudiendo quemar o deteriorar la batería.

9. No tirar la batería al fuego.

Si se quema la batería puede explotar.

10. Llevar la batería al sitio de compra original en el

caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

11. El uso de una batería descargada dañará el cargador.

12. No insertar objetos en las ranuras de ventilación

del cargador. La inserción de objetos metálicos o inflamables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador.

13. Cuando monte una broca o barrena en el

portabroca de apriete sin llave, apriete el manguito adecuadamente. Si el manguito no queda bien apretado, la broca o la barrena pueden deslizar y caerse, causando heridas.

14. Este producto contiene un fuerte imán permanente

en el motor. Cumpla las siguientes precauciones referentes a adherir astillas a la herramienta y el efecto del imán permanente en dispositivos electrónicos.

1. Utilice protección de oídos con taladros de

impacto. La exposición al ruido puede causar daños auditivos. 06Spa_DS14DSDL_WE.p65 10/9/13, 16:2864Español

2. Utilice los mangos auxiliares en el caso de que

se proporcionen con la herramienta. La pérdida de control puede causar daños personales.

3. Sostenga la herramienta eléctrica por las

superficies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con el cableado oculto. Si el accesorio de corte entra en contacto con un cable con corriente, las partes metálicas expuestas de la herramienta eléctrica pueden transmitir esa corriente y producir una descarga eléctrica al operador.

4. Sujete la herramienta motorizada por las

superficies de agarre aisladas cuando realice una operación donde el pasador pueda entrar en contacto con cables. Los pasadores que entren en contacto con un cable "activo" pueden dejar al descubierto partes metálicas "activas" de la herramienta motorizada, lo que podría provocar descargas eléctricas al operario.

5. Siempre cargar la batería a una temperatura

comprendida 0 – 40°C. Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No puede cargarse la batería a una temperatura mayor de 40°C. La temperatura más apropiada para cargar es la de 20 – 25°C.

6. Cuando se completa la carga, dejar descansar el

cargador por 15 minutos antes de proseguir con la carga siguiente. No cargue consecutivamente más de dos baterías.

7. No dejar que entre suciedad por el orificio de

conexión de la batería recargable.

8. Nunca desarmar la batería recargable ni el cargador.

9. Nunca poner en cortocircuito la batería recargable.

Poner en cortocircuito la batería produce una corriente eléctrica enorme y el consecuente recalentamiento, pudiendo quemar o deteriorar la batería.

10. No tirar la batería al fuego.

Si se quema la batería puede explotar.

11. Llevar la batería al sitio de compra original en el

caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

12. El uso de una batería descargada dañará el cargador.

13. No insertar objetos en las ranuras de ventilación

del cargador. La inserción de objetos metálicos o inflamables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador.

14. Cuando monte una broca o barrena en el

portabroca de apriete sin llave, apriete el manguito adecuadamente. Si el manguito no queda bien apretado, la broca o la barrena pueden deslizar y caerse, causando heridas.

15. Este producto contiene un fuerte imán permanente

en el motor. Cumpla las siguientes precauciones referentes a adherir astillas a la herramienta y el efecto del imán permanente en dispositivos electrónicos. PRECAUCIÓN: 䡬 No coloque la herramienta sobre un banco de trabajo o un área de trabajo en el que haya astillas de metal. Las astillas pueden adherirse a la herramienta, causando lesiones o un funcionamiento incorrecto. 䡬 Si se han adherido astillas a la herramienta, no la toque. Retírelas con un cepillo. De lo contrario podrían producirse lesiones. 䡬 Si utiliza marcapasos u otro dispositivo médico electrónico no utilice o acerque la herramienta. El funcionamiento del dispositivo electrónico podría verse afectado. 䡬 No utilice la herramienta cerca de dispositivos de precisión como teléfonos móviles, tarjetas magnéticas o medios de memoria electrónicos. Esto podría llevar a una operación incorrecta, funcionamiento incorrecto o pérdida de datos. ADVERTENCIA DE LA BATERÍA DE LITIO Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. En los casos 1 a 3 descritos más abajo, cuando utilice este producto, incluso si tira del interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

Cuando la batería restante se agota, el motor se detiene. En este caso, cárguela inmediatamente.

Si la herramienta se sobrecarga, el motor puede detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volverla a utilizar.

3. Si la batería se calienta excesivamente al realizar

un trabajo de sobrecarga, la potencia de la batería podría pararse. En este caso, deje de utilizar la batería y deje que se enfríe. Posteriormente puede utilizarla de nuevo. Asimismo, preste atención a las siguientes advertencias y precauciones. ADVERTENCIA: Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en

la batería. 䡬 Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería. 䡬 Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería. 䡬 No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo. 䡬 Antes de almacenar una batería, retire las virutas y el polvo que se haya adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).

2. No agujeree la batería con un objeto afilado como

un clavo, no la golpee con un martillo, la pise, la tire o la exponga a fuertes impactos físicos.

3. No utilice una batería que pudiera estar dañada

4. No utilice la batería con las polaridades cambiadas.

5. No conecte la batería directamente a salidas eléctricas

o a los encendedores de cigarros de los coches.

6. No utilice la batería para un fin diferente a los

7. Si la carga de la batería no finaliza incluso cuando

ha transcurrido un determinado tiempo de recarga, detenga inmediatamente la recarga.

8. No coloque o exponga la batería a temperaturas

elevadas o alta presión como en un microondas, una secadora o un contenedor de gran presión.

9. Aléjela del fuego inmediatamente cuando se

detecte una fuga o un olor raro.

10. No la utilice en un lugar donde se genere gran

electricidad estática.

11. Si hay una fuga de la batería, mal olor, se genera

color, está descolorida o deformada, o de algún modo funciona de forma anormal durante su utilización, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización. PRECAUCIÓN:

1. Si el líquido de fuga de la batería entra en contacto

con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo y póngase en contacto con un médico inmediatamente. Si no se trata, el líquido podría causar problemas de visión.

2. Si el líquido de fuga entra en contacto con la piel

o la ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo inmediatamente. Podría producir irritación de la piel.

3. Si observa óxido, mal olor, recalentamiento,

decoloración, deformación y/u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvasela a su proveedor o distribuidor. ADVERTENCIA: Si penetran materiales conductivos en el terminal de la batería de ion-litio, la batería podría experimentar un cortocircuito y provocar un incendio. Al guardar la batería de ion-litio, siga las normas de seguridad siguientes. 䡬 No deje restos conductivos, clavos ni cables, como por ejemplo cables de hierro o de cobre, en el estuche de almacenamiento. 䡬 Para evitar que se produzcan cortocircuitos, cargue la batería en la herramienta o fije con firmeza la tapa de la batería hasta que deje de verse el ventilador. ESPECIFICACIONES HERRAMIENTA MOTORIZADA Modelo DV14DSDL DV18DSDL Velocidad de no carga (Baja / Alta) 0 – 350 / 0 – 1700 min

14 mm 16 mm Madera Taladrado (Grosor 18 mm) 50 mm 65 mm Capacidad Metal Acero: 13 mm, (Grosor 1,6 mm) Aluminio: 13 mm Tornillo para 6 mm Apriete de metales tornillos Tornillo para 8 mm (diámetro) × 75 mm (longitud) 8 mm (diámetro) × 100 mm (longitud) madera ( Requiere un agujero guía

Madera 50 mm 65 mm Taladrado (Grosor 18 mm) Metal Acero: 13 mm, Capacidad (Grosor 1,6 mm) Aluminio: 13 mm Apriete de Tornillo para metales 6 mm tornillos Tornillo para 8 mm (diámetro) × 75 mm (longitud) 8 mm (diámetro) × 100 mm (longitud) madera (Requiere un agujero guía)

Requiere un agujero guía

ACCESORIOS ESTANDAR Los accesorios estándar están sujetos a cambio sin previo aviso. ACCESORIOS OPCIONALES (de venta por separado) 䡬 Batería Los accesorios facultativos están sujetos a cambio sin previo aviso. APLICACIÓN

<DS14DSDL / DS18DSDL>

䡬 Atornillamiento y desatornillamiento de tornillos para metales, tornillos para madera, tornillos que no necesitan abrir antes su agujero, etc. 䡬 Taladrado de varios metales 䡬 Taladrado de varias maderas

<DV14DSDL / DV18DSDL>

䡬 Taladrado de un ladrillo, bloque de hormigón, etc. 䡬 Atornillamiento y desatornillamiento de tornillos para metales, tornillos para madera, tornillos que no necesitan abrir antes su agujero, etc. 䡬 Taladrado de varios metales 䡬 Taladrado de varias maderas DESMONTAJE E INSTALACIÓN DE LA BATERIA

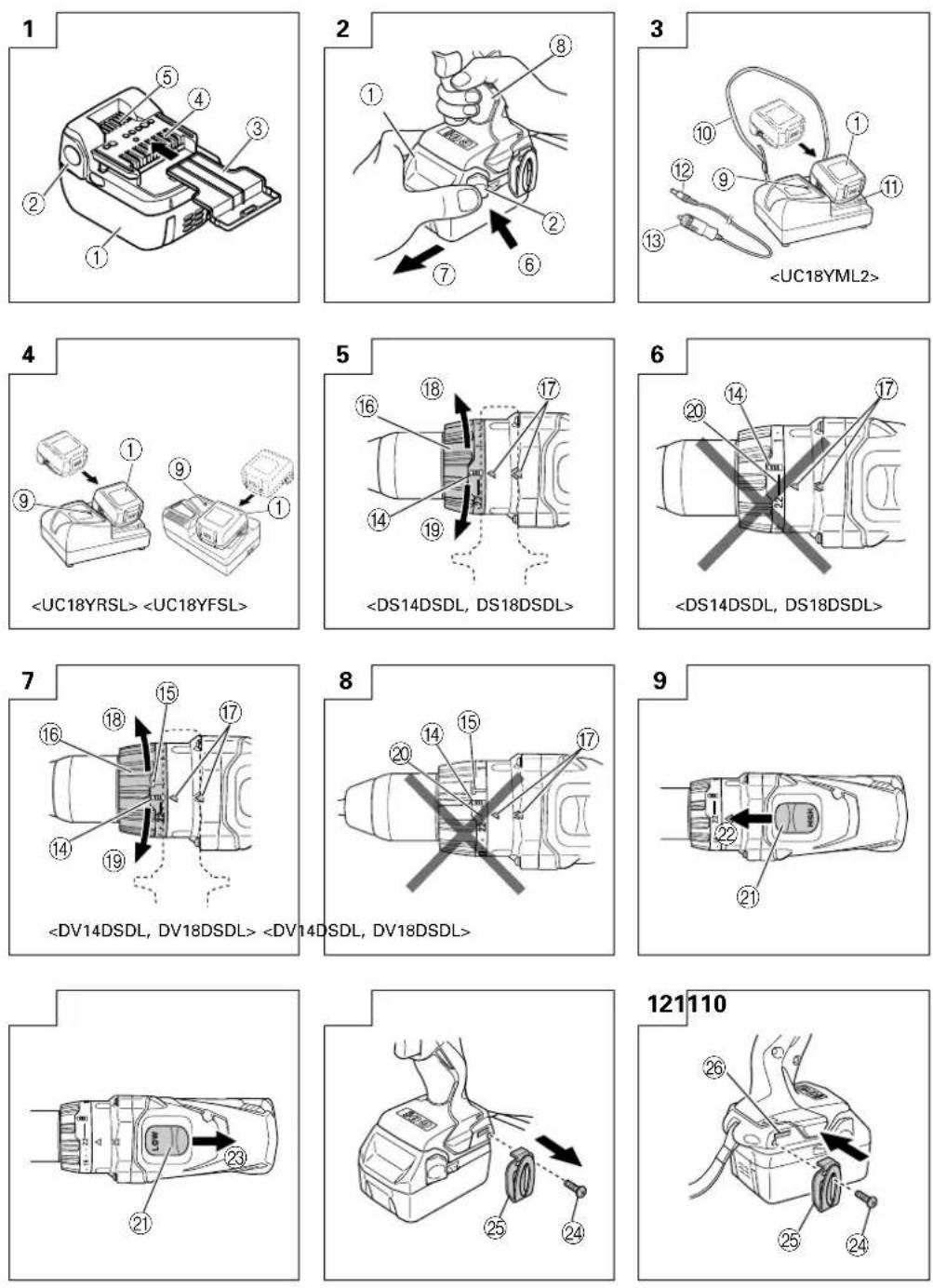

1. Desmontaje de la batería

Sujetar firmemente el asidero y presionar el cierre de la bataría para desmontarla (Ver las Figs. 1 y 2). PRECAUCIÓN: No cortocircuitar nunca la batería.

2. Instalación de la batería

Insertar la batería observando sus polaridades (ver la Fig. 2). CARGA Antes de usar la herramienta eléctrica, cargar la batería del modo siguiente:

1. Conecte a la fuente de alimentación

Cuando cargue la batería mediante una fuente de alimentación de CA 䡬 Enchufe el cable de alimentación del cargador a un tomacorriente de CA. Cuando haya conectado el enchufe del cargador a una toma de la red, el piloto parpadeará en rojo (A intervalos de 1 segundo). PRECAUCIÓN: No utilice el cargador si su cable está dañado. Haga que se lo reparen inmediatamente. Cuando cargue la batería mediante una fuente de alimentación de 12 VCC del vehículo (UC18YML2) 䡬 Fije el cargador de batería en su lugar en el coche. Utilice la cinta suministrada con el cargador de la batería para fijar el cargador de la batería en su lugar y evitar que se mueva de repente. (Consulte la Fig. 22) PRECAUCIÓN: No coloque el cargador de la batería o la batería debajo del asiento del conductor. Fije el cargador de la batería en su lugar para evitar que se mueva de repente, ya que podría producirse un accidente. 䡬 Introduzca el encendedor conectando el enchufe en la toma del encendedor. Si el enchufe se suelta y se cae de la toma del encendedor, repare la toma. Como la toma puede estar defectuosa, es recomendable que se ponga en contacto con su distribuidor local de coches. Si se sigue utilizando la toma podría producirse un accidente por recalentamiento. (Fig. 3)

2. Inserte la batería en la cargador

Introduzca firmemente la batería en el cargador como se muestra en la Fig. 3, 4.

(2) Temperatura de las baterías Las temperaturas para las baterías recargables se muestran en la Tabla 2; las baterías calientes deben dejarse enfriar antes de volver a cargarlas. Tabla 2 Márgenes de carga de las baterías (3) Tiempo de recarga Dependiendo de la combinación del cargador y las baterías, el tiempo de carga será como se muestra en la Tabla 3. (1) Indicaciones de la lámpara piloto Las indicaciones de la lámpara piloto mostradas en la Tabla 1, se producirán de acuerdo con la condición del cargador o de la batería. Tabla 3 Tiempo de carga (a 20°C) (Fuente de alimentación de CA / Fuente de alimentación de 12 VCC (del vehículo)) NOTA: El tiempo de recarga podría variar según la temperatura ambiente y la tensión eléctrica. <UC18YML2> Sobre todo, si se utiliza una fuente de alimentación de 12 V CC del vehículo, el tiempo de recarga puede ser mayor con altas temperaturas. PRECAUCIÓN: Si se utiliza el cargador de batería de forma continuada, éste se calentará y podría provocar averías. Una vez finalizada la carga, deje pasar 15 minutos hasta la siguiente. Tabla 1 Indicaciones de la lámpara piloto Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) Iluminación permanente Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) Se encenderá durante 0,1 segundos. No se encenderá durante 0,1 segundos. (Apagada durante 0,1 segundos) Illuminación permanente Parpadeo (rojo) Durante la carga Carga completa Iluminación (rojo) Parpadeo (rojo) Antes de la carga Iluminación

〈UC18YRSL〉 Carga imposible Destello (rojo) Mal funcionamento de la battería o del cargador El indicador luminoso piloto se ilumina o parpadea. Espera por recalenta miento Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe). Parpadeo (rojo) 〈UC18YFSL〉 Se encenderá durante 1 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) La carga con una fuente de alimentación del vehículo no es posible (UC18YML2) Parpadeo

Avería de la batería del vehículo NOTA: En el estado de espera para refrigeración de la batería, el dispositivo UC18YML2 / UC18YRSL / UC18YFSL enfría la batería sobrecalentada mediante el ventilador de refrigeración. (No obstante, el ventilador de refrigeración no funciona cuando la batería se carga mediante una fuente de alimentación de 12 VCC del vehículo.) Baterías Temperatura con la que podrá cargarse la batería BSL1430, BSL1440, BSL1450, BSL1820, BSL1830, BSL1840, 0°C – 50°C BSL1850 Cargador UC18YML2 UC18YRSL Batería UC18YFSL BSL1820 Aprox. 30 / 80 min. Aprox. 30 min. BSL1430, BSL1830 Aprox. 45 / 120 min. Aprox. 45 min. BSL1440, BSL1840 Aprox. 60 / 160 min. Aprox. 60 min. BSL1450, BSL1850 Aprox. 75 / 200 min. Aprox. 75 min. Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) 06Spa_DS14DSDL_WE.p65 10/10/13, 23:0768Español

4. Desenchufe el cable de alimentación del cargador

del tomacorriente de CA o de la toma del encendedor

5. Sostenga el cargador firmemente y saque la batería

NOTA: Asegúrese de extraer la batería del cargador después del uso, y guárdela después. Descarga eléctrica en caso de baterías nuevas, etc. Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2 – 3 veces. Forma de hacer que las baterías duren más (1) Recarque las baterías antes de que se hayan agotado completamente. Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse. (2) Evite realizar la recarga a altas temperaturas. Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo. PRECAUCIÓN: 䡬 Si carga la batería mientras está caliente por haber estado mucho tiempo en un lugar sometido a la luz solar directa o por haberla utilizado recientemente, la lámpara piloto del cargador se encienda en verde. En tales casos, deje primero que se enfríe la batería e inicie luego la carga. 䡬 Cuando la lámpara piloto parpadee rápidamente en rojo (a intervalos de 0,2 segundos), compruebe si se han introducido objetos extraños en el conector de batería del cargador y, en caso afirmativo, extráigalos. Si no hay ningún objeto extraño, es posible que la batería o el cargador funcione mal: Llévelos a un agente de servicio técnico autorizado. 䡬 Como el microprocesador incorporado tarda 3 segundos en confirmar que la batería que estaba cargándose con el UC18YML2 / UC18YRSL / UC18YFSL se ha estraído, espere 3 segundos como mínimo antes de reinsertarla para continuar cargando. Si reinserta la batería antes de 3 segundos, es posible que no se carge adecuadamente. 䡬 Compruebe el voltaje de la fuente de alimentación del vehículo cuando el indicador luminoso piloto parpadea en verde (cada 0,2 segundos) continuamente. (UC18YML2) Si el voltaje es 12 V o inferior, significa que la batería del vehículo se ha agotado y no se puede cargar. 䡬 Si el indicador luminoso piloto parpadea en rojo (cada segundo) aunque el cable del cargador o el enchufe de conexión del encendedor esté conectado

la alimentación, significa que el circuito de protección del cargador puede estar activado. Desconecte el cable o el enchufe de la alimentación y, a continuación, vuelva a conectarlo al cabo de unos 30 segundos. Si el indicador luminoso piloto no parpadea en rojo (cada segundo), lleve el cargador al Centro de servicio técnico autorizado de HiKOKI.

ANTES DE USAR LA HERRAMIENTA

1. Instalación y comprobación del ambiente de trabajo

Compruebe si el ambiente de trabajo es adecuado tomando las precauciones siguientes.

1. Confirmar la posición del dial del embrague (Ver

la Fig. 5, 7) El par de apriete de esta unidad se puede ajustar en base a la posición de ajuste del dial del embrague. (1) Cuando utilice esta unidad como destornillador, alinee uno de los números “1, 3, 5 ... 22” del dial del embrague, o los puntos, con la marca de triángulo del cuerpo exterior. (2) Cuando utilice esta unidad como taladro, alinee la marca de taladro

del dial del embrague con la marca de triángulo del cuerpo exterior.

<DV14DSDL / DV18DSDL>

(3) Cuando utilice esta unidad como un taladro de percusión, hacer coincidir la marca de martillo “ ” del dial del embrague con la marca de triángulo del cuerpo exterior. PRECAUCIÓN: 䡬 El dial del embrague no se puede ajustar entre los números “1, 3, 5 ... 22” ni los puntos. 䡬 Evite usar la unidad con el número del dial del embrague entre “22” y la línea provista en el medio de la marca del taladro. Si lo hiciese, se podrían producir daños. (Consulte la Fig. 6, 8).

2. Ajuste del par de apriete

(1) Par de apriete La intensidad del par de apriete deberá correspond er con el diámetro del tornillo. Cuando se utiliza un par excesivo el tornillo se romperá o se dañará su cabeza. Asegúrese de ajustar la posición del dial del embrague de acuerdo con el diámetro del tornillo. (2) Indicación del par de apriete El par de apriete difiere según el tipo de tornillo y del material que se está apretando. La unidad indica el par de apriete mediante los números “1, 3, 5 ... 22” que aparecen en el dial del embrague, y los puntos. El par de apriete en la posición “1” es el más débil, y el más fuerte es el del número más alto. (Consulte la Fig. 5, 7). (3) Ajuste del par de apriete Gire el dial del embrague y alinee los números “1, 3, 5, ... 22” del dial del embrague, o los puntos, con la marca de triángulo provista en el cuerpo exterior. Ajuste la tapa en la dirección de par débil o fuerte, según el par que necesite. PRECAUCIÓN: 䡬 El giro del motor podrá trabarse mientras que se uas la unidad como taladro. Tenga cuidado de no bloquear el motor mientras que se está operando el atorniilador taladro. 䡬 Un aprite excesivo podrá causar la rotura del tornillo. 06Spa_DS14DSDL_WE.p65 10/9/13, 16:2869Español

3. Cambio de rotación a impacto <DV14DSDL /

DV18DSDL> (Ver Fig. 7) La “Rotación (rotación solamente)” y el “Impacto (Impacto + rotación)” podrá cambiarse alineando la marca de taladro

o la marca de martillo “ ” con la marca triangular. 䡬 Para taladrar orificios en metal, madera, o plástico, cambie a “Rotación (rotación solamente)”. 䡬 Para taladrar orificios en ladrillos o en bloques de hormigón, cambie a “Impacto (impaacto + rotación)” PRECAUCIÓN: Si realiza una operación en el ajuste “Impacto”, que normalmente se realiza en “Rotación”, el efecto de taladrar orificios no solamente aumentará sino que también puede dañar la broca u otras partes.

4. Cambio de velocidad de rotación

Operar la perilla de cambio para cambiar la velocidad de rotación. Oprimir el botón de cierre para desenganchar el cerrojo y mover la perilla de cambio en la dirección de la flecha (Ver la Figs. 9 y 10). Cuando la perilla de cambio se deja en “LOW”, el taladro gira despacio, mientras que en la marca “HIGH” gira rápidamente. PRECAUCIÓN: 䡬 Cuando se cambia la velocidad de rotación con la perilla de cambio, confirmar que el interruptor se desconecta y la perilla selectora queda en “O” (OFF). Cambiar la velocidad mientras rota el motor puede hacer que se dañen los engranajes. 䡬 Cuando ponga el mando de cambio en “HIGH” (alta velocidad) y la posición del dial del embrague sea “17” o “22”, puede suceder que el embrague no entre en toma y que el motor se bloquee. En tal caso, ponga el mando de cambio en “LOW” (baja velocidad). 䡬 Si se traba el motor, desconectario de inmediato. Si el motor se traba por cierto tiempo, puede quemarse tanto él como la bateria. Asegúrese de girar el mando de cambio.

5. Ambito y sugerencías para las utilizaciónes

El ámbito de utilización para los diversos tipos de trabajos basados en la estructura mecánica de esta unidad es como se indica en la Tabla 4. Trabajo Sugerencias Ladrillos <DV14DSDL / DV18DSDL> Taladrado Madera Utilizar par taladrar. Acero Aluminio Apriete de Tornillo para metales Utilizar el destornillador o el receptáculo que concuerden con tornillos el diámetro del tornillo. Tornillo para madera Utilizar después de haber taladrado un agujero guía. Tabla 4 Table 5

6. Modo de seleccionar el par de apriete y la velocidad de rotación

PRECAUCIÓN: 䡬 Los ejemplos de selección mostrados en la Tabla 5 deberán considerarse como el estándar general ya que en la actualidad se utilizan diferentes tipos de tornillos de aprite y diferentes materiales a ser apretados todos los cuales, necesitan naturalmente los ajustes apropiadose. 䡬 Si emplea la unidad con un tornillo para metal en HIGH (alta velocidad), es posible que tal tornillo se dañe o que se afloje la broca debido a que el par de apriete es demasiado fuerte. Cuando utilice tornillos para metal emplee LOW (baja velocidad). Utilizaciones Posición de Selección de la velocidad de rotación (Posición del mando de cambio) la cubierta LOW (Baja velocidad) HIGH (Alta velocidad) Apriete

Tornillo para 1 – 22 Para tornillos de 6 mm de metales diámetro o menos. tornillos Tornillo para 1 – Para tornillos de 8 mm de madera diámetro nominal o menos. Para diámetro de 14 mm o Ladrillos menos. (DV14DSDL)

<DV14DSDL / DV18DSDL>

Para diámetro de 16 mm o menos. (DV18DSDL) Taladrado Madera Para diámetro de 50 mm o menos. (DS14DSDL / DV14DSDL) Para diámetro de 65 mm o menos. (DS18DSDL / DV18DSDL) Metal Para tornillos de 4 mm de diámetro o menos Para tornillos de 4,8 mm de diámetro nominal o menos. Para diámetro de 10 mm o menos. (DV14 DSDL

Para diámetro de 24 mm o menos. (DS14DSDL / DV14DSDL) Para diámetro de 27 mm o menos. (DS18DSDL / DV18DSDL) Para taladrar con un taladro de trabajos en hierro. 06Spa_DS14DSDL_WE.p65 10/9/13, 16:2870Español

NOTA: La utilización de la batería n lugares fríos (menos de 0 grados centígrados) puede resultar a veces en la reducción del par de apriete y el rendimiento del trabajo. Sin embargo, éste es un fenómeno temporal y, cuando la batería se caliente, volverá a la normalidad.

El gancho se usa para colgarse la herramienta con alimentación eléctrica del cinturón mientras se trabaja. AVISO: 䡬 Cuando se utiliza el gancho, se debe sujetar la herramienta con firmeza para que no se caiga por accidente. Al caer, puede provocar un accidente. 䡬 No ajuste ninguna broca en el extremo de la herramienta de alimentación eléctrica si la lleva enganchada del cinturón. Si la herramienta tiene ajustada una broca afilada, por ejemplo una perforadora, y se lleva enganchada al cinturón, puede resultar lesionado. 䡬 Instale el gancho de forma segura. Si no está correctamente colocado, puede provocar lesiones durante su uso. (1) Retirada del gancho. Extraiga los tornillos que sujetan el gancho con un destornillador Philips. (Fig. 11) (2) Colocación del gancho y ajuste de los tornillos. Instale el gancho en la ranura de la herramienta de alimentación eléctrica de forma segura y apriete los tornillos de manera que el gancho quede firmemente sujeto. (Fig. 12)

8. Acerca del indicador de batería restante

Al pulsar el interruptor del indicador de batería restante, se ilumina el indicador luminoso de batería restante y puede comprobarse la potencia restante. (Fig. 13) Al retirar el dedo de dicho interruptor, el indicador luminoso de batería restante se apaga. La Tabla 6 muestra el estado del indicador luminoso de batería restante y la potencia de batería restante. Dado que el indicador de batería restante muestra resultados ligeramente diferentes según la temperatura ambiental y las características de la batería, utilice su lectura como referencia. NOTA: 䡬 No golpee con fuerza ni rompa el panel de interruptores. Pueden producirse problemas. 䡬 Para reducir el consume de la potencia de batería, el indicador luminoso de batería restante se ilumina mientras se mantiene presionado el interruptor del indicador de batería restante.

9. Uso de la luz LED

Cada vez que se presiona el interruptor de luces del panel de interruptores, la luz LED se enciende o apaga. (Fig. 14) Para reducir el consumo de potencia de la batería, apague la luz LED de manera frecuente. AVISO: No exponga los ojos directamente a la luz; evite mirar hacia ella directamente. Si los ojos están expuestos de manera continua a la luz, pueden resultar lesionados. NOTA: Para evitar que se consuma la potencia de batería por no acordarse de apagar la luz LED, la luz se apaga automáticamente tras un periodo de aproximadamente 15 minutos.

10. Montaje y desmontaje de la broca

(1) Montaje de la broca Afloje el manguito girándolo hacia la izquierda (en el sentido contrario a las agujas del reloj visto desde el frente) para abrir las mordazas del portabrocas sin llave. Después de insertar una broca, etc., en el portabrocas sin llave, apriete el manguito girándolo hacia la derecha (en el sentido de las agujas del reloj visto desde el frente). (Véase Fig. 15) 䡬 Si se afloja el manguito durante la operación, apriételo adicionalmente. La fuerza de apriete aumenta al apretar el manguito adicionalmente. (2) Desmontaje de la broca Afloje el manguito girándolo hacia la izquierda (en el sentido contrario a las agujas del reloj visto desde el frente), y extraiga la broca, etc. (Véase Fig. 15) NOTA: Si aprieta el manguito con las mordazas del portabrocas sin llave abiertas hasta el límite máximo, se podría escuchar un ruido de clic. Este ruido es producido por el portabrocas sin llave para evitar que se afloje, y no es una anomalía. PRECAUCIÓN: Cuando el manguito no pueda desatornillarse, sujete la herramienta insertada en un tornillo de carpintero, etc. ajuste el modo de embrague a 1–11, y gire el manguito hacia la izquierda mientras accione el embrague.

11. Mecanismo de bloqueo del husillo

La unidad dispone de un mecanismo de bloqueo del husillo para poder cambiar la broca rápidamente.

12. Confirmar que la batería está puesta correctamente

13. Examinar la dirección de rotación

La broca rota hacia la derecha (mirándola desde atrás) al oprimir el lado R (der.) de inversión. El lado L (izq.) se usa para hacer girar la broca a la izquierda. (Vea las Fig. 16). (Las marcas

están en el botón selector.)

14. Operación del interruptor

䡬 Cuando se tira del gatillo del interruptor, la herramienta gira. Cuando se suelta el gatillo, la herramienta se detiene. Tabla 6 La potencia restante de la batería está prácticamente agotada. Recargue la batería cuanto antes. Estado del indicador Potencia de batería restante La potencia restante de la batería es suficiente. La potencia restante de la batería se encuentra a la mitad. 06Spa_DS14DSDL_WE.p65 10/9/13, 16:2871Español

䡬 La velocidad rotacional de la taladradora podrá controlarse variando la presión con la que se tire del interruptor de gatillo. La velocidad será baja cuando se tire ligeramente del gatillo, y aumentará a medida que se tire más de él. NOTA: Se produce un ruido de zumbido antes de que el motor empíece a girar, lo cual no indica problema alguno de la máguina.

15. Para taladrar ladrillos y metal <DV14DSDL /

DV18DSDL> La fuerza excesiva no aumentará la velocidad de taladrado. No solamente dañará la punta de la broca o reducirá la eficacia de trabajo, sino que también acortará la duración útil de la broca. Utilice el taladro atornillador de impacto a batería con una fuerza de presión de 10-15 kg cuando taladre ladrillos.

16. Instalación/desmontaje del asa lateral

PRECAUCIÓN: Instale firmemente el asa lateral. Si está flojo, el asa lateral podría girar o caer y producir lesiones. (1) Instale el asa lateral de manera que los salientes de la unidad principal encajen en las ranuras del asa lateral. Apriete la empuñadura después de comprobar que el asa lateral no se encuentre encima del saliente de prevención de deslizamiento (Fig. 21). (2) Para desmontar el asa lateral, afloje la empuñadura. PRECAUCIONES OPERACIONALES

1. Reposo de la herramienta después de un

funcionamiento prolongado (1) La herramienta eléctrica está equipada con un circuito de protección de la temperatura para proteger el motor. Apretar las tuercas continuamente puede hacer que la temperatura de la unidad aumente, activando el circuito de protección de la temperatura y parando el funcionamiento automáticamente. Si ocurre esto, deje que la herramienta eléctrica se enfríe antes de volverla a utilizar. (2) Tras una tarea de apriete de tornillos de madera, deje la unidad en reposo durante unos 15 minutos al reemplazar la batería. Si reinicia la tarea inmediatamente después de reemplazar la batería, aumentaría la temperatura del motor, del interruptor, etc., con los consiguientes riesgos de quemadura.

MANTENIMIENTO E INSPECCIÓN

1. Inspección de la herramienta

Debido a que cuando se usa una broca en malas condiciones se desmejora la eficiencia y pueden producirse desperfectos del motor, siempre conviene usar la broca afiladas. Afilar inmediatamente la broca en cuanto se note abrasión.

2. Inspección de los tornillos de montaje

Inspeccionar regularmente los tornillos de montaje y asegurarse que están bien apretados. Si se afloja algún tornillo, hay que apretarlos inmediatamente. De lo contrario, en ésto, puede ser muy peligroso.

3. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero “corazón” de las herramientas eléctrias. Prestar el mayor cuidado a asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

nspección de las escobillas de carbón (Fig. 17) El motor emplea escobillas de carbón que son piezas consumibles. Como una escobilla excesivamente desgastada podría dar problemas al motor, reemplácelas por otras nuevas cuando se hayan desgastado o estén cerca del “límite de desgaste”. Además, mantenga siempre limpias las escobillas de carbón y compruebe si se mueven libremente dentro de sus portaescobillas. Cuando reemplace las escobillas de carbón por otras nuevas, utilice escobillas HiKOKI con número de código 999054. Reemplazar el carbón de contacto Extraiga la escobilla de carbón quitando primero la tapa y después enganchando el saliente de la escobilla de carbón con un destornillador de punta plana, etc., como se muestra en la Fig. 19. Cuando instale la escobilla de carbón, elija el sentido en el que la uña de la misma coincida con el tubo exterior de la parte de contacto de dicha escobilla de carbón. Después empuje la escobilla de carbón con un dedo, como se muestra en la Fig. 20. Por último, instale la tapa de la escobilla de carbón. PRECAUCIÓN: Cerciórese de insertar la uña de la escobilla de carbón en el tubo exterior de la parte de contacto de la misma. (Usted podrá insertar cualquiera de las dos uñas suministradas.) Tenga cuidado, porque un error en esta operación podría deformar la uña de la escobilla y dañar prematuramente el motor.

6. Limpieza del exterior

Cuando el taladro atornillado esté sucio, limpiarlo con un paño mojado en agua jabonosa. No utilizar disolventes clóricos, gasolina o disolventes para pinturas ya que éstos funden los materiales plásticos.

Guardar el taladro atornillador en un lugar en el cual la temperatura sea inferior a 40°C y esté alejado del alcance de los niños. NOTA: Asegúrese de que la batería está completamente cargada si la va a almacenar durante un prolongado período de tiempo (3 meses o más). Es posible que la batería con una capacidad más pequeña no se pueda cargar cuando se utilice si se ha almacenado durante un prolongado período de tiempo. NOTA: Almacenar baterías de ion-litio Compruebe que las baterías de ion-litio se han cargado completamente antes de almacenarlas. Un almacenamiento prolongado de las baterías con carga baja podría deteriorar su funcionamiento, reduciendo en gran medida el tiempo de uso de la batería o haciendo que las baterías no puedan mantener una carga. 06Spa_DS14DSDL_WE.p65 10/9/13, 16:2872Español

No obstante, la reducción en gran medida del tiempo de uso de la batería puede recuperarse si se carga y utiliza de dos a cinco veces. Si el tiempo de uso de la batería es extremadamente corto a pesar de haber cargado y utilizado la batería varias veces, deberá considerarla agotada y comprar una nueva.

8. Lista de repuestos

PRECAUCIÓN: La reparación, modificación e inspección de las herramientas eléctricas HiKOKI deben ser realizadas por un Centro de Servicio Autorizado de HiKOKI. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de HiKOKI, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES: HiK OKI Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes pueden ser modificadas sin previo aviso. Aviso importante sobre las pilas de las herramientas inalámbricas de HiKOKI Utilice siempre una de nuestras pilas genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica inalámbrica cuando se utiliza con pilas diferentes a las indicadas por nosotros o cuando la pila se desmonta y modifica (como cuando se desmontan y sustituyen celdas u otras piezas internas). GARANTÍA Las herramientas motorizadas de HiKOKI incluye una garantía conforme al reglamento específico legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al final de estas instrucciones de uso, al Centro de Servicio Autorizado de HiKOKI. NOTA: Debido al programa continuo de investigación y desarrollo de HiKOKI estas especificaciones están sujetas a cambio sin previo aviso. Información sobre el ruido propagado por el aire y vibración Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871. Nivel de potencia auditiva ponderada A: 83 dB (A) (DS14DSDL) 84 dB (A) (DS18DSDL) 92 dB (A) (DV14DSDL) 92 dB (A) (DV18DSDL) Nivel de presión auditiva ponderada A: 72 dB (A) (DS14DSDL) 73 dB (A) (DS18DSDL) 81 dB (A) (DV14DSDL) 81 dB (A) (DV18DSDL) Duda Kp A: 3 dB (A) Utilice protecciones auriculares. Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con EN60745. Perforación por impacto de hormigón: Valor de emisión de la vibración ah, ID = 11,9 m/s

Perforación de metales: Valor de emisión de la vibración ah, D

El valor total de vibración declarado ha sido medido de acuerdo con un método de prueba estándar y permite comparar unas herramientas con otras. También resulta útil para llevar a cabo evaluaciones preliminares de exposición. ADVERTENCIA 䡬 La emisión de vibración durante la utilización de la herramienta eléctrica puede ser diferente del valor total declarado dependiendo de las formas de utilización de la herramienta. 䡬 Identifique las medidas seguras para proteger al operario basadas en una estimación de exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento como tiempos cuando la herramienta está apagada y cuando funciona lentamente además del tiempo de activación). 06Spa_DS14DSDL_WE.p65 10/9/13, 16:287374 Português AVISOS GERAIS DE SEGURANÇA PARA A

2) Segurança eléctrica

maus odores forem detectados.

1 Número de modelo 2 Número de serie 3 Fecha de adquisición 4 Nombre y dirección del cliente 5 Nombre y dirección del distribudor (Se ruega poner el sellú del distribudor con su nombre y dirección)
