GEBRUIKSAANWIJZING DS14DSDL HiKOKI

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet- glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. (Vertaling van de oorspronkelijke aanwijzingen) 05Ned_DS14DSDL_WE.p65 10/9/13, 16:2251Nederlands

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het- zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Gebruik van gereedschap en onderhoud van de batterij

a) Herlaad enkel met de lader die door de fabrikant wordt gespecificeerd. Een lader die geschikt is voor één bepaald type batterijgroep kan brandgevaar veroorzaken bij een andere batterijgroep. b) Gebruik de apparaten enkel met specifiek ontworpen batterijgroepen. Het gebruik van andere batterijgroepen kan letsels of brand veroorzaken. c) Wanneer de batterijgroep niet in gebruik is, houdt u ze verwijderd van andere metalen voorwerpen zoals papierclips, munten, sleutels, spijkers, schroeven of andere metalen voorwerpen die een verbindingen van de ene terminal met de andere kunnen maken. De batterijterminals kortsluiten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de batterij lekken; vermijd elk contact. Indien er toevallig contact ontstaat, goed met water spoelen. Indien de vloeistof in contact met de ogen komt, ook medische hulp inroepen. Vloeistof die uit de batterij lekt kan irritatie en brandwonden veroorzaken.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. VEILIGHEIDSWAARSCHUWINGEN VOOR SNOERLOZE BOOR-SCHROEFMACHINE (DS14DSDL / DS18DSDL)

1. Gebruik de extra handgre(e)p(en) die met het

gereedschap zijn meegeleverd. Verlies van controle over het gereedschap kan in lichamelijk letsel resulteren.

2. Houd het gereedschap vast aan de geïsoleerde

handgrepen tijdens het uitvoeren van een bewerking waarbij het snijtoebehoren in aanraking kan komen met verborgen bedrading. Als het snijtoebehoren een onder stroom staande draad aanraakt, zorgt dit er voor dat niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

3. Houd het gereedschap vast aan de geïsoleerde

handgrepen tijdens het uitvoeren van een bewerking waarbij de klem in aanraking kunt komen met verborgen bedrading. Klemmen die een onder stroom staande draad aanraken, maken dat niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

4. Laad de accu bij een temperatuur van 0 – 40°C.

Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. de accu kan niet bij een temperatuur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20 – 25°C.

5. Wacht ongeveer 15 minuten voordat met het laden

van een andere batterij begonnen wordt. Laad niet meer dan twee accu’s achterelkaar op.

6. Voorkom dat stof of vuil in de aansluitopening van

8. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

9. Gooi de batterij niet in het vuur.

Een brandende batterij kan ontploffen.

10. Breng de batterij naar de dealer waar deze gekocht

werd, nadat deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een ultgewerkte batterij niet weg.

11. Het gebruik van een uitgeputte batterij zal de

acculader beschadigen.

12. Steek nooit een voorwerp in de ventilatie-

openingen van de acculader. Als een voorwerp of ontylambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.

13. Wanneer u een bitje in de sleutelloze boorkop

doet, moet u de klembus voldoende vastdraaien. Als de klembus niet goed vast zit, kan het bitje slippen of los komen en letsel veroorzaken.

14. Dit product bevat een krachtige permanente

Neem de volgende punten in acht betreffende het vastkleven van metaaldeeltjes aan het gereedschap en de invloed van de permanente magneet op elektronische apparatuur. VEILIGHEIDSWAARSCHUWINGEN VOOR SNOERLOZE KLOP-BOOR-SCHOREFMACHINE (DV14DSDL / DV18DSDL)

1. Draag gehoorbescherming tijdens het gebruik van

klopboormachines. Blootstelling aan lawaai kan tot gehoorverlies leiden.

2. Gebruik de extra handgre(e)p(en) die met het

gereedschap zijn meegeleverd. Verlies van controle over het gereedschap kan in lichamelijk letsel resulteren.

3. Houd het gereedschap vast aan de geïsoleerde

handgrepen tijdens het uitvoeren van een bewerking waarbij het snijtoebehoren in aanraking kan komen met verborgen bedrading. Als het snijtoebehoren een onder stroom staande draad aanraakt, zorgt dit er voor dat niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

4. Houd het gereedschap vast aan de geïsoleerde

handgrepen tijdens het uitvoeren van een bewerking waarbij de klem in aanraking kunt komen met verborgen bedrading. Klemmen die een onder stroom staande draad aanraken, maken dat niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

5. Laad de accu bij een temperatuur van 0 – 40°C.

Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. de accu kan niet bij een temperatuur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20 – 25°C.

6. Wacht ongeveer 15 minuten voordat met het laden

van een andere batterij begonnen wordt. Laad niet meer dan twee accu’s achterelkaar op.

7. Voorkom dat stof of vuil in de aansluitopening van

9. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

10. Gooi de batterij niet in het vuur.

Een brandende batterij kan ontploffen.

11. Breng de batterij naar de dealer waar deze gekocht

werd, nadat deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een ultgewerkte batterij niet weg.

12. Het gebruik van een uitgeputte batterij zal de

acculader beschadigen.

13. Steek nooit een voorwerp in de ventilatie-

openingen van de acculader. Als een voorwerp of ontylambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.

14. Wanneer u een bitje in de sleutelloze boorkop

doet, moet u de klembus voldoende vastdraaien. Als de klembus niet goed vast zit, kan het bitje slippen of los komen en letsel veroorzaken.

15. Dit product bevat een krachtige permanente

magneet in de motor. Neem de volgende punten in acht betreffende het vastkleven van metaaldeeltjes aan het gereedschap en de invloed van de permanente magneet op elektronische apparatuur. LET OP: 䡬 Leg het gereedschap niet op een werkbank of andere plaats waar metaaldeeltjes liggen. De deeltjes kunnen aan het gereedschap gaan kleven met letsel of een defect tot gevolg. 䡬 Als er deeltjes aan het gereedschap kleven, mag u het gereedschap niet aanraken. Verwijder de deeltjes met een borstel. Indien dit niet wordt gedaan, kunt u letsel oplopen. 䡬 Als u een pacemaker of ander elektronisch medisch apparaat gebruikt, mag u het gereedschap niet bedienen of in de buurt van het gereedschap komen. Dit kan namelijk de werking van het elektronisch medisch apparaat beïnvloeden. 䡬 Gebruik het gereedschap niet in de buurt van precisie-apparatuur zoals mobiele telefoons, magneetkaarten of elektronische geheugenmedia. Dit zou kunnen resulteren in een foutieve werking, defect of verlies van gegevens.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION

BATTERIJ De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur wordt verlengd. In de gevallen 1 tot 3 die hieronder worden beschreven, kan tijdens het gebruik van dit product, zelfs indien u aan de schakelaar trekt, de motor stilvallen. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de batterij leeg

is. De batterij moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast is. Laat de schakelaar onmiddellijk los en zoek naar de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de batterij oververhit is door

overbelasting, kan het zijn dat de batterij stopt. In dit geval gebruikt u de batterij niet verder en laat u ze afkoelen. Daarna kunt u haar opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING: Om acculekken, het opwekken van warmte, rookemissie, explosie en ontsteking bijtijds te vermijden, moet u ervoor zorgen volgende voorzorgsmaatregelen onder de aandacht te brengen. 05Ned_DS14DSDL_WE.p65 10/9/13, 16:2253Nederlands

1. Zorg ervoor dat er geen spaanders en stof op de

accu ophopen. 䡬 Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen. 䡬 Zorg ervoor dat de spaanders en stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen. 䡬 Bewaar een ongebruikte accu niet op een plaats waar het aan spaanders en stof wordt blootgesteld. 䡬 Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

2. Doorboor de accu niet met een scherp voorwerp,

zoals een nagel, klop er niet op met een hamer, stap niet op de accu of gooi er niet mee of stel hem niet bloot aan ernstige fysieke schokken.

3. Gebruik geen zichtbare beschadigde of vervormde

4. Gebruik de accu niet met een omgekeerde

5. Sluit hem niet rechtstreeks aan op elektrische

toestellen of fittingen van sigarettenaanstekers in wagens.

6. Gebruik de accu niet voor andere doeleinden dan

deze die gespecificeerd werden.

7. Wanneer de accu niet kan worden opgeladen,

zelfs nadat de specifieke oplaadtijd verstreken is, stopt u onmiddellijk met het opladen.

8. Breng de accu niet op hoge temperaturen of

drukken of stel ze er niet aan bloot, zoals in een microgolfoven, droger of een hogedrukcontainer.

9. Blijf uit de buurt van vuur onmiddellijk nadat een

lek of vieze geur werd vastgesteld.

10. Gebruik hem niet in een plaats waar een grote

statische elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur,

warmteopwekking, verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, haalt u hem onmiddellijk uit de uitrusting of de acculader en stopt u het gebruik. LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de

ogen krijgt, wrijf dan niet in de ogen, en was ze goed uit met vers proper water, zoals kraantjeswater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof lekt op uw huid of kleding,

was ze onmiddellijk goed af met proper water, zoals kraantjeswater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting,

verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste maal gebruikt, gebruik ze dan niet verder en stuur ze terug naar de leverancier of de verkoper. WAARSCHUWING Als een geleidende vreemde stof op de klem van de lithium-ionbatterij terechtkomt, kan de batterij worden kortgesloten, waardoor brand kan ontstaan. Wanneer u de lithium-ionbatterij bewaart, dient u de volgende regels in acht te nemen. 䡬 Plaats geen geleidende stoffen, nagels en draden zoals ijzer- en koperdraad in de opslagdoos. 䡬 Plaats de batterij in het gereedschap of bevestig het batterijdeksel stevig voor opslag tot u de ventilator niet meer ziet om kortsluiting te voorkomen. TECHNISCHE GEGEVENS BOORMACHINE Model DS14DSDL DS18DSDL Onbelaste snelheid (Laage / Hoge) 0 – 350 / 0 – 1600 min

14 mm 16 mm Hout Boren (Dikte 18 mm) 50 mm 65 mm Kapaciteit Metaal Staal: 13 mm, (Dikte 1,6 mm) Aluminum: 13 mm Kolomschroef 6 mm Drijven Houtschroef 8 mm (diameter) × 75 mm (lengte) 8 mm (diameter) × 100 mm (lengte) (bij voorgeboord schroefgat) (bij voorgeboord schroefgat) BSL1430: BSL1440: Oplaadbare batterij Li-ion 14,4 V Li-ion 14,4 V (3,0 Ah 8 cellen) (4,0 Ah 8 cellen) Gewicht 2,1 kg 1,9 kg 2,2 kg STANDAARD TOEBEHOREN De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden. EXTRA TOEBEHOREN (los verkrijgbaar) 䡬 Batterij De extra toebehoren kunnen zonder nadere aankondiging gewijzigd worden. TOEPASSINGEN

<DS14DSDL / DS18DSDL>

䡬 Indraaien en uitdraaien van machineschroeven, houtschroeven, tapbouten, etc. 䡬 Boren van verschillende metalen 䡬 Boren van verschillende houtsoorten

<DV14DSDL / DV18DSDL>

䡬 Boren in steen en betonblokken, etc. 䡬 Indraaien en uitdraaien van machineschroeven, houtschroeven, tapbouten, etc. 䡬 Boren van verschillende metalen 䡬 Boren van verschillende houtsoorten

INLEGGEN EN UITNEMEN VAN DE BATTERIJ

1. Verwijderen van de batterij

Houd de handgreep goed vast en druk tegen de accvergrendeling om de batterij te verwijderen (zie Afb. 1 en 2). LET OP: Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

OPLADEN Voor het gebruik van het elektrisch gereedschap dient de batterij als volgt opgeladen te worden.

1. Sluit op de stroombron aan

Laadt u de batterij op met netvoeding 䡬 Sluit het netsnoer van het oplaadapparaat op het stopkontakt aan. Wanneer de stekker van de acculader in het stopcontact wordt gestoken, zal het lampje in rood knipperen (met tussenpozen van 1 seconde). VOORZICHTIG: Gebruik het elektrisch snoer niet wanneer het beschadigd is. Een beschadigd snoer moet onmiddellijk gerepareerd worden. Laadt u de batterij op met 12V van de auto (UC18YML2) 䡬 Zet de oplader goed op zijn plaats vast. Gebruik de meegeleverde riem om de oplader op zijn plaats vast te zetten zodat hij niet per ongeluk kan gaan schuiven. (Zie Afb. 22) VOORZICHTIG: Zet de oplader of accu niet onder de bestuurdersstoel om te voorkomen dat deze per ongeluk kan verschuiven waardoor er een ongeluk veroorzaakt zou kunnen worden. 䡬 Steek de aansluitstekker van de sigarettenaansteker in de sigarettenaansteker. Indien het stekkertje loszit en uit de sigarettenaansteker valt moet de aanstekeraansluiting gerepareerd worden. Wij adviseren dat u contact opneemt met uw plaatselijke autohandelaar die kan controleren of de aansteking een defect vertoond. Wanneer een defecte aansteking gebruikt blijft worden kan deze oververhitten en dit kan in een ongeluk resulteren. (Afb. 3)

2. Steek de batterij in het acculader.

Steek de batterij stevig in de oplader zoals in Afb. 3, 4 getoond wordt.

Wanneer een batterij in de acculader wordt aangebracht, blijft het controlelampje kontinu rood branden. Wanneer de batterij volledig is opgeladen, gaat het controlelampje in rood knipperen. (Met tussenpozen van 1 sekonde) (Zie Tabel 1) (1) Aanduiding van de controlelampje De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de oplaadbare batterij of het acculader. Afb. 22 Knippert (groen) Laden in de auto is niet mogelijk (UC18YML2) Tabel 1 Aanduidingen van het controlelampje Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 seconde) Blift branden Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Brandt ongeveer 0,1 sekonde. Brandt ongeveer 0,1 sekonde niet. (Uit voor 0,1 sekonde) Knippert (rood) Tijdens opladen Na opladen Brandt (rood) Knippert (rood) Voor het laden Brandt (groen) 〈UC18YRSL〉 Opladen onmogelijk Knippert (rood) Er is iets mis met de accu of met het oplaad-apparaaat Het controlelampje licht op of knippert. Oververhitting standby De batterij is oververhit. De batterij kan niet opgeladen worden (het opladen wordt hervat wanneer de batterij is afgekoeld). Blift branden Brandt ongeveer 1 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Knippert (rood) 〈UC18YFSL〉 Storing van de auto- accu OPMERKING: Tijdens stand-by om de batterij af te koelen, koelt de UC18YML2 / UC18YRSL / UC18YFSL de oververhitte batterij af met een ventilator (De ventilator functioneert echter niet als u de batterij oplaadt met 12V van de auto) 05Ned_DS14DSDL_WE.p65 10/9/13, 16:2256Nederlands

(2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint. VOORZICHTIG: 䡬 Als de accu wordt opgeladen terwijl deze te warm is door langdurige blootstelling aan direct zonlicht of onmiddellijk na gebruik van de accu, dan licht het controlelampje van de acculader groen op. Mocht dit zich voordoen, laat de batterij dan eerst even afkoelen alvorens u deze oplaadt. 䡬 Wanneer het controlelampje rood knippert (met tussenpozen van 0,2 seconde), controleer dan of er zich vreemde voorwerpen in de aansluiting van de acculader bevinden en verwijder deze. Is er geen voorwerp in de opening aanwezig, dan is de storing waarschijnlijk te wijten aan de oplaadbare batterij of het oplaadapparaat. Laat deze dan controleren door een bevoegde onderhoudsinstantie. 䡬 Aangzien de ingebouwde micoprocessor van de UC18YML2 / UC18YRSL / UC18YFSL een drietal sekonden nodig heeft om te reageren op het loskoppelen van de batterij. dient u minimaal drie sekonden te wachten voordat u de batterij weer aansluit om het laden te vervolgen. Als de batterij binnen de drie sekonden wordt aangesloten, bestaat de kans dat deze niet goed wordt opgeladen. 䡬 Controller de spanning van de auto-accu als het lampje continu groen knippert (5 keer per seconde). (UC18YML2) Is de spanning 12 V of minder, dan geeft dat aan dat de accu verzwakt is en dat laden niet mogelijk is. 䡬 Knippert het lampje niet rood (een keer per seconde)

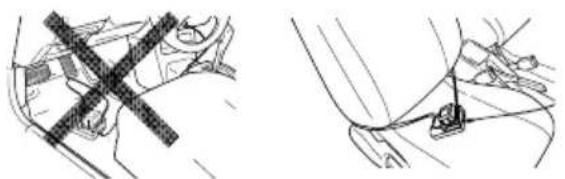

ewel het laadsnoer of de stekker voor de sigarenaansteker goed is aangesloten. Dan is misschien het beschermingscircuit van de lader actief geworden. Neem de stekker uit het stopcontact en sluit hem na ongeveer 30 seconden opnieuw aan. Gaat het lampje nu nog niet rood knipperen (een keer per seconde), breng de lader dan naar een bevoegd servicecentrum van HiKOKI.

1. Gereedmaken en kontroleren van de werkplaats

Kontroleer of de werkplaats geschikt is door nauwkeurig de genormde voorzorgsmaatregelen op te volgen. BEDIENING

1. Controleer de stand van de koppelingsinstelling.

(Zie Afb. 5, 7) Het aantrekkoppel wordt ingesteld aan de hand van de stand van deze koppelingsinstelling. (1) Bij gebruik van deze machine als schroevendraaier plaatst u één van de nummers “1, 3, 5 ... 22” op de koppelingsinstelling, of een stip, tegenover het driehoekje op de machine. (2) Bij gebruik van deze machine als boor plaatst u de boor-markering

op de koppelingsinstelling tegenover het driehoekje. (2) Batreffende de temperatuur van de oplaadbare batterij De temperaturen voor herlaadbare batterijen worden weergegeven in Tabel 2. Oververhitte batterijen moeten een tijdje afkoelen voordat ze worden herladen. Tabel 2 Temperatuur voor opladen van baterijen (3) Tijd die benodigd is voor het opladen De oplaadtijden in de onderstaande Tabel 3 zijn afhankelijk van de kombinatie van acculader en batterij. Tabel 3 Oplaadtijden (bij 20°C) (Netvoeding / accuvoeding voor 12V (in de auto)) OPMERKUNG: De oplaadtijd kan verschillen afhankelijk van de omgevingstemperatuur en de voedingsspanning. <UC18YML2> Vooral bij gebruik van een auto-accu van 12 V zal het laden bij een hoge temperatuur langer duren. LET OP: Wanneer de batterijlader onafgebroken wordt gebruikt, zal deze warm worden, waardoor fouten worden veroorzaakt. Nadat het laden is voltooid, wacht u best 15 minuten tot de volgende lading.

4. Trek de stekker van het oplaadapparaat uit het

stopcontact of de sigarenaansteker

5. Houd het oplaadapparaat stevig vast en trek de

batterij er uit OPMERKING: Verwijder beslist de accu van de lader na gebruik. Bewaar op een veilige plaats. Betreffende het ontladen raken van nieuwe batterij e.d. Aangezien bij nieuwe en langdurig niet gebruikte batterijen de chemische aktiviteit is teruggelopen, zal de stroomopbrengst bij het eerste en tweede gebruik slechts gering zijn. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de batterij 2 à 3 maal bij kamer- temperatuur op te laden. Om langdurig gebruik van de batterij te bevorderen (1) Laad batterijen op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. Oplaadbare batterijen Geschikte temperatuur voor het opladen BSL1430, BSL1440, BSL1450, BSL1820, BSL1830, BSL1840, 0°C – 50°C BSL1850 Acculader UC18YML2 UC18YRSL Batterij UC18YFSL BSL1820 Circa. 30 / 80 min. Circa. 30 min. BSL1430, BSL1830 Circa. 45 / 120 min. Circa. 45 min. BSL1440, BSL1840 Circa. 60 / 160 min. Circa. 60 min. BSL1450, BSL1850 Circa. 75 / 200 min. Circa. 75 min. 05Ned_DS14DSDL_WE.p65 10/10/13, 23:0257Nederlands

(3) Voor gebruik als klopboormoet u de “ ” hamer markering op de koppelingsinstelling in lijn brengen met het driehoekje op de behuizing van de ma- chine. LET OP: 䡬 De koppelingsinstelling mag niet in een stand worden gezet tussen de nummers “1, 3, 5 ... 22” of de stippen in. 䡬 Gebruik de machine niet met de koppelingsinstelling tussen “22” en het streepje in het midden van de boor-markering. Dit kan resulteren in beschadiging. (Zie Afb. 6, 8)

2. Afstelling van het aantrekkoppel

(1) Aantrekkoppel Instelling van het aantrekkoppel van de boor dient te gebeuren op basis van de schroefdiameter. Wan neer teveel kracht bij het aandraaien gebruikt wordt, zal de schroef beschadigd en misschien onbruikbaar worden. Plaats de koppelingsinstelling in een stand die geschikt is voor de diameter van het soort schroef in gebruik. (2) Aanduiding van het aantrekkoppel Het aantrekkoppel verschilt afhankelijk van het type schroef en het soort materiaal dat wordt vastgezet. De machine geeft het aantrekkoppel aan met nummers “1, 3, 5 ... 22” op de koppelingsinstelling en stippen. Het aantrekkoppel bij stand “1” is het kleinst en het koppel wordt groter naarmate het nummer oploopt. (Zie Afb. 5, 7) (3) Instellen van het aantrekkoppel Draai de koppelingsinstelling rond en plaats de nummers “1, 3, 5 ... 22” op de kap, of de stippen, tegenover het driehoekje op de machine. Draai de koppelingsinstelling in de richting van een zwakker of sterker aantrekkoppel overeenkomstig het koppel dat u nodig heeft. LET OP: 䡬 Het kan voorkomen dat de motor stopt wanneer het apparaat als een dril gebruikt wordt. Zorg ervoor dat de boor schroef-machine niet vast loopt tijdens gubruik. 䡬 Wanneer te lang gedraaid wordt kan de schroef breken.

3. Wisseling van rotatie naar impakt en uitsluitend

rotatie <DV14DSDL / DV18DSDL> (Zie Afb. 7) U kunt van „Rotation (uitsluitend rotatie)” naar „Impact (impakt + rotatie)” schakelen door de boormarkering „ ” of de hamermarkering „ ” in lijn te brengen met de driehoek markering op de machine. 䡬 Voor het boren van gaten in metaal, hout of plastic, moet u „Rotation (uitsluitend rotatie)” gebruiken. 䡬 Voor het boren van gaten in steen of beton, moet u „Impact (impakt + rotatie)” gebruiken. VOORZICHTIG: Indien „Impact” is ingesteld voor het boren dat normaliter met „Rotation” wordt uitgevoerd, zal de kracht van het boren sterker zijn maar wordt het boorstuk of andere delen mogelijk beschadigd.

4. Veranderen van de draaisnelheid

Gebruik de toerenschakelaar om de draaisnelheid te veranderen. Druk op de vergrendeltoets en schuif de toerenschakelaar in de richting van de pijl (Zie Afb. 9 en 10). Door de toerenschakelaar op “LOW’’ te zetten, draait de boor met lage snelheid. Wanneer de toets “HIGH’’ gezet wordt, draait de boor op hoge snelheid. LET OP: 䡬 Wanneer de draaisnelheid met de toerenschakelaar veranderd wordt, dient de schakelaar uitgezet te worden, en de keuzeschakelaar dient op “O’’ (OFF) gezet te worden. De motor wordt beschadigd wanneer de draais nelheid veranderd wordt tijdens het draaien van de motor. 䡬 Als u de toerenschakelaar op “HIGH” (hoog toerental) zet, terwijl de koppelingsinstelling op “17” of “22” staat, kan het gebeuren dat de koppeling doorslipt en dat de motor vast komt te staan. Zet in dat geval de toerenschakelaar op “LOW” (laag toerental). 䡬 Schakel de netspanning onmiddelijk uit wanneer de motor vast loopt. Dit om te voorkomen dat de motor of accu beschadigd wordt. Draai aan de toerenschakelaar.

5. Manieren en suggesties voor gebruik

Tabel 4 geeft een overzicht van de diverse werkzaamheden die met dit apparaat kunnen worden uitgevoerd op basis van de mechanische eigenschappen van dit gereedschap. Tabel 4 Werk Suggesties Steen <DV14DSDL / DV18DSDL> Boren Hout Gebruik een boor en dopsleutel die met de diameter van de Staal schroef overeenkomen. Aluminium Kolomschroef Bohrespitze of Hülse dem Schraubendurchschnitt verwnden. Drijven Houtschroef Gebruik na het voorboren van gat. 05Ned_DS14DSDL_WE.p65 10/9/13, 16:2258Nederlands

Tabel 5 LET OP: 䡬 Bovenstaande voorbeelden in Tabel 5 kunnen als standaard gezien worden voor de verschillende types schroeven en materialen, alhoewel verschillende schroeven en materialen gebruikt worden in de praktijk. Voor verschillende types dient het juiste draaikoppel te worden gekozen. 䡬 Als u de boor gebruikt om een schroef met een vierkante of zeskantige kop in te schroeven, gebruik dan geen hoog toerental (HIGH). Dit zou kunnen leiden tot beschadiging van de schroefkop of van het bitje, daar het aandraaikoppel te groot is. Gebruik de boor met het lage toerental ingeschakeld (LOW). OPMERKING: Het gebruik van de batterij bij lage temperaturen (onder nul) kan soms een zwakker aantrekkoppel en slechtere werking van het gereedschap tot gevolg hebben. Dit is slechts tijdelijk en de werking zal weer normaal zijn als de batterij weer op normale temperatuur is.

7. De haak gebruiken

De haak wordt gebruikt om de machine aan uw heupriem te hangen terwijl u werkt. LET OP: 䡬 Wanneer u de haak gebruikt, dient u erop te letten dat de machine stevig bevestigd is zodat deze niet per ongeluk valt. Als de machine valt, kan dit een ongeval veroorzaken. 䡬 Wanneer u de machine draagt terwijl deze bevestigd is aan uw heupriem, plaats dan geen uitrustingsstuk in de kop van de machine. Als de machine is uitgerust met een scherp uitrustingsstuk zoals een boor terwijl u het aan uw heupriem draagt, veroorzaakt dat letsel. 䡬 Bevestig de haak stevig. Als de haak niet stevig is bevestigd, kan dit letsel veroorzaken tijdens het gebruik. (1) De haak verwijderen. Verwijder de schroeven die de haak op zijn plaats houden met een Philips schroevendraaier. (Fig. 11) (2) De haak terug plaatsen en de schroeven vastdraaien. Plaats de haak stevig in de groef van de machine en draai de schroeven vast om de haak stevig te bevestigen. (Fig. 12)

8. Over de indicator van de resterende acculading

Wanneer u op de indicatieschakelaar van de resterende acculading drukt, licht het indicatielampje van de resterende acculading op en kunt u de resterende acculading controleren. (Fig. 13) Wanneer u uw vinger van de indicatieschakelaar van de resterende acculading haalt, dooft het indicatielampje. In Tabel 6 vindt u de status van het indicatielampje van de resterende acculading en de resterende acculading. Omdat de indicator van de resterende acculading een enigszins ander resultaat geeft afhankelijk van de omgevingstemperatuur en kenmerken van de accu, gebruikt u de informatie best als referentie. OPMERKING: 䡬 Stel het schakelpaneel niet bloot aan sterke schokken en breek het niet. Dit kan een defect veroorzaken. 䡬 Om accuvermogen te sparen, licht het indicatielampje van de resterende acculading op door op de indicatieschakelaar van de resterende acculading te drukken.

9. Het led-lampje gebruiken

Telkens als u op de lichtschakelaar op het schakelpaneel drukt, licht het led-lampje op of dooft het. (Fig. 14) Om te voorkomen dat de accu leeg loopt, dient u het led-lampje regelmatig uit te schakelen. Tabel 6 Toepassing Koppelingsinstelling- Kiezen van het toerental (kapstand) positie LOW (laag toerental) HIGH (hoog toerental) Drijven Kolomschroef 1 – 22 Voor schroevan met een diameter van 6 mm of minder Houstschroef 1 – Voor schroeven met een nominale diameter van 8 mm of minder Boren Voor diameters van 14 mm Steen of minder (DV14DSDL)

<DV14DSDL / DV18DSDL>

Voor diameters van 16 mm of minder (DV18DSDL) Hout Voor diameters van 50 mm of minder (DS14DSDL / DV14DSDL) Voor diameters van 65 mm of minder (DS18DSDL / DV18DSDL) Metaal Voor schroevan met een diameter van 4 mm of minder Voor schroeven met een nominale diameter van 4,8 mm of minder Voor diameters van 10 mm of minder (DV14DSDL) Voor diameters van 12 mm of minder (DV18DSDL) Voor diameters van 24 mm of minder (DS14DSDL / DV14DSDL) Voor diameters van 27 mm of minder (DS18DSDL / DV18DSDL) Voor boren met een staalboor. De resterende acculading is de helft. De accu is bijna leeg. Laad de accu zo snel mogelijk op. Status van lampje Resterende acculading De resterende acculading is voldoende. 05Ned_DS14DSDL_WE.p65 10/9/13, 16:2259Nederlands

LET OP: Stel uw ogen niet rechtstreeks bloot aan het licht door in het lampje te kijken. Als uw ogen voortdurend worden blootgesteld aan het licht, kan dit oogletsel veroorzaken. OPMERKING: Om te voorkomen dat de accu leeg loopt doordat u vergeet het led-lampje te doven, gaat het lampje automatisch uit na ongeveer 15 minuten.

10. Aanbrengen en verwijderen van het inzetstuk

(1) Bevestigen van het bitje Draai de mof los naar links (tegen de klok in van voren gezien) om de klem van de sleutelloze boorkop te openen. Doe een schroevendraaierbitje enz. in de sleutelloze boorkop en draai de mof weer vast naar rechts (met de klok mee van voren gezien). (Zie Afb. 15) 䡬 Als de mof losraakt terwijl u aan het werk bent, dient u deze weer vast te draaien. Draai de mof extra aan om deze zo vast mogelijk te zetten. (2) Verwijderen van het bitje Draai de mof los naar links (tegen de klok in van voren gezien) en verwijder het bitje enz. (Zie Afb. 15) OPMERKING: Als de mof wordt verdraaid terwijl de klem van de sleutelloze boorkop helemaal open staat, kan er een klikkend geluid veroorzaakt worden. Dit geluid wordt veroorzaakt door de beveiliging tegen het losdraaien van de sleutelloze boorkop en duidt niet op een storing. LET OP: Wanneer de klembus niet losgeschroefd kan worden, dient u het gereedschap in een bankschroef vast te zetten. Zet vervolgens de koppeling op 1–11 en draai de klembus linksom terwijl u de koppeling bediend.

11. Automatische asvergrendeling

Deze machine is uitgerust met een mechanisme dat automatisch de as vergrendelt zodat u sneller het bitje kunt wisselen.

13. Kontroleer de draairichting

De boor draait rechtsom (van achteren gezien) wanneer de R-kant van de omzetschakelaar ingedrukt wordt. De L-kant van de omzetschakelaar dient te worden ingedrukt om de boor linksom te laten draaien. (Zie Afb. 16) (De en merktekens bevinden zich op de keuzeknop.)

14. Bediening van de schakellaar

䡬 De boor gaat draaien wanneer aan de trekker getrokken wordt. Wanneer de trekker wordt losgelaten stopt de boor. 䡬 De draaisnelheid van de boor kunt u regelen door in meer of mindere mate aan de trekschakelaar te trekken. Wanneer u licht aan de trekschakelaar trekt, is de snelheid laag en bij harder trekken wordt de snelheid verhoogd. OPMERKING: Een gezoem wordt gehoord als de motor begint te draaien; dit is alleen geluid en duidt geen defekt aan.

15. Voor het boren van baksteen en metaal <DV14DSDL

/ DV18DSDL> Overmatige druk bij het boren verhoogt niet de snelheid. De boorkop zal hierdoor echter wel worden beschadigd met een kortere levensduur tot gevolg, of de klus wordt mogelijk niet goed uitgevoerd. Gebruik de Snoerloze klop-boor-schroefmachine met een druk van 10-15 kg bij het boren in steen.

16. Installeren/verwijderen van de zijhandgreep

LET OP: Maak de zijhandgreep stevig vast. Als deze te los zit, kan deze draaien of loskomen en mogelijk lichamelijk letsel veroorzaken. (1) Installeer de zijhandgreep zo dat de uitsteeksels op de machine en de groeven van de zijhandgreep in elkaar passen. Zet de handgreep vast nadat u gecontroleerd heeft of de zijhandgreep de slipstopper niet raakt (Afb. 21). (2) Maak de greep los om de zijhandgreep te verwijderen.

(1) Het elektrisch gereedschap is uitgerust met een temperatuurbeveiligingscircuit om de motor te beschermen. Bij continu vastdraaien van bouten kan de temperatuur van het gereedschap oplopen waardoor het tempertuurbeveiligingscircuit wordt geactiveerd en het gereedschap automatisch wordt uitgeschakeld. Als dit gebeurt, moet u het gereedschap laten afkoelen voordat u het weer gebruikt. (2) Na continu vastdraaien van houtschroeven dient u de machine 15 minuten of zo te laten rusten wanneer u de batterij vervangt. De temperatuur van de motor, schakelaar enz. zal flink stijgen als u direct weer begint te werken nadat de batterij vervangen is, hetgeen uiteindelijk kan resulteren in doorbranden van de machine.

ONDERHOUD EN INSPECTIE

1. Inspectie van de boor

Slijp of vervang de boor wanneer slijtage gekonstateerd wordt; gebruik van eengekonstateerd wordt; gebruik van een stompe boor vermindert de efficientie en kan de motor beschadigen.

2. Inspectie van bevestigingsschroeven

Kontroleer deze schroeven regelmatig om te verzekeren dat ze goed aangedraaid zijn. Draai loszittende schroeven onmiddellijk vast. Dit om ongelukken te voorkomen.

3. Onderhoud van de motor

De motorwikkeling is het „hert” van het electrishce gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/or met olie or water bevochtigd wordt.

4. Inspectie van de koolborstels (Afb. 17)

In de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. Omdat te ver versleten koolborstels kunnen leiden tot problemen met de motor dient u de koolborstel te vervangen door een nieuwe wanneer deze versleten is tot op of tot bij de 05Ned_DS14DSDL_WE.p65 10/9/13, 16:2260Nederlands

„slijtagelimiet”. Bovendien moeten de koolborstels altijd schoon zijn en zich vrij in de borstelhouders kunnen bewegen. OPMERKING: Verzeker u ervan dat u de HiKOKI koolborstel code no. 999054 gebruikt, wanneer u de koolborstel vervangt.

5. Het wisselen van de koolborstel

Neem de koolborstel uit door eerst de kap van de borstel te verwijderen en vervolgens een schroevendraaier of iets dergelijks in het uitsteeksel van de koolborstel te haken, zoals te zien is in Afb.

Als u de koolborstel installeert, moet u de richting zo kiezen dat de nagel van de koolborstel overeenkomt met het contact-gedeelte buiten de borstelbuis. Duw de koolborstel vervolgens naar binnen met uw vinger, zoals te zien is in Afb. 20. Doe vervolgens de kap van de borstel weer terug. LET OP: U moet echt de nagel van de koolborstel in het contact-gedeelte buiten de borstelbuis passen. (U mag om het even welk van de twee meegeleverde nagels gebruiken.) U moet hier goed op letten, want een eventuele fout hiermee kan resulteren in een vervorming van de nagel van de koolborstel en kan in een vroeg stadium problemen met de motor veroorzaken.

6. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat soppig water, wanneer de behuizing bevuild is. Gebruik geen vloeis toffen zoals terpentine of benzine om te voorkomen dat de afwerking beschadigd wordt.

Bewaar de slagboor op een plaats waar de temperatuur niet hoger is dan 40°C, en buiten het bereik van kinderen. OPMERKING: Controleer of de batterij volledig is geladen als deze gedurende langere tijd is opgeslagen (3 maanden of langer). Een batterij met een kleinere capaciteit kan tijdens het gebruik mogelijk niet worden opgeladen als hij langdurig is opgeslagen. OPMERKING: Opbergen van lithium-ion batterijen Zorg dat de lithium-ion batterijen volledig zijn opgeladen voordat u deze opbergt. Langdurig opbergen van de batterijen met een lage lading kan resulteren in een slechtere prestatie, een sterke afname van de gebruiksduur van de batterijen en ook is het mogelijk dat de batterijen niet meer opgeladen kunnen worden. Een sterke afname van de gebruiksduur van de batterijen kan soms wel weer verholpen worden door de batterijen herhaaldelijk van twee- tot vijfmaal op te laden en te gebruiken. Als de gebruiksduur van de batterijen zeer kort blijft nadat deze meerdere malen zijn opgeladen en gebruikt, zijn de batterijen versleten en dient u nieuwe batterijen aan te schaffen.

8. Lijst vervangingsonderdelen

LET OP: Rep aratie, modificatie en inspectie van HiKOKI elektrisch gereedschap dient te worden uitgevoerd door een erkend HiKOKI Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende HiKOKI Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES: HiKOKI elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden. Belangrijke informatie voor batterijen van HiKOKI snoerloos elektrisch gereedschap Gebruik altijd een van onze voorgeschreven originele batterijen. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven batterijen, of als de batterij gedemonteerd of gewijzigd is (zoals demontage of vervanging van batterijcellen of andere inwendige onderdelen). GARANTIE De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. OPMERKING: Op grond van het voortdurende research en ont wikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. 05Ned_DS14DSDL_WE.p65 10/9/13, 16:2261Nederlands

Boren in metaal: Trillingsemissiewaarde ah, D

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken. WAARSCHUWING 䡬 De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. 䡬 Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). 05Ned_DS14DSDL_WE.p65 10/9/13, 16:2262Español

Wij verklaren onder onze eigen verantwoordelijkheid dat Snoerloze boor-schroefmachine / Klop-boor-schroefmachine, geïdentifi ceerd door het type en de specifi eke identifi catiecode *1), voldoet aan alle relevante vereisten van de richtlijnen *2) en normen *3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE- markeringen. Deutsch Español
