MANUAL DE USUARIO PDA-B500 Power Dynamics

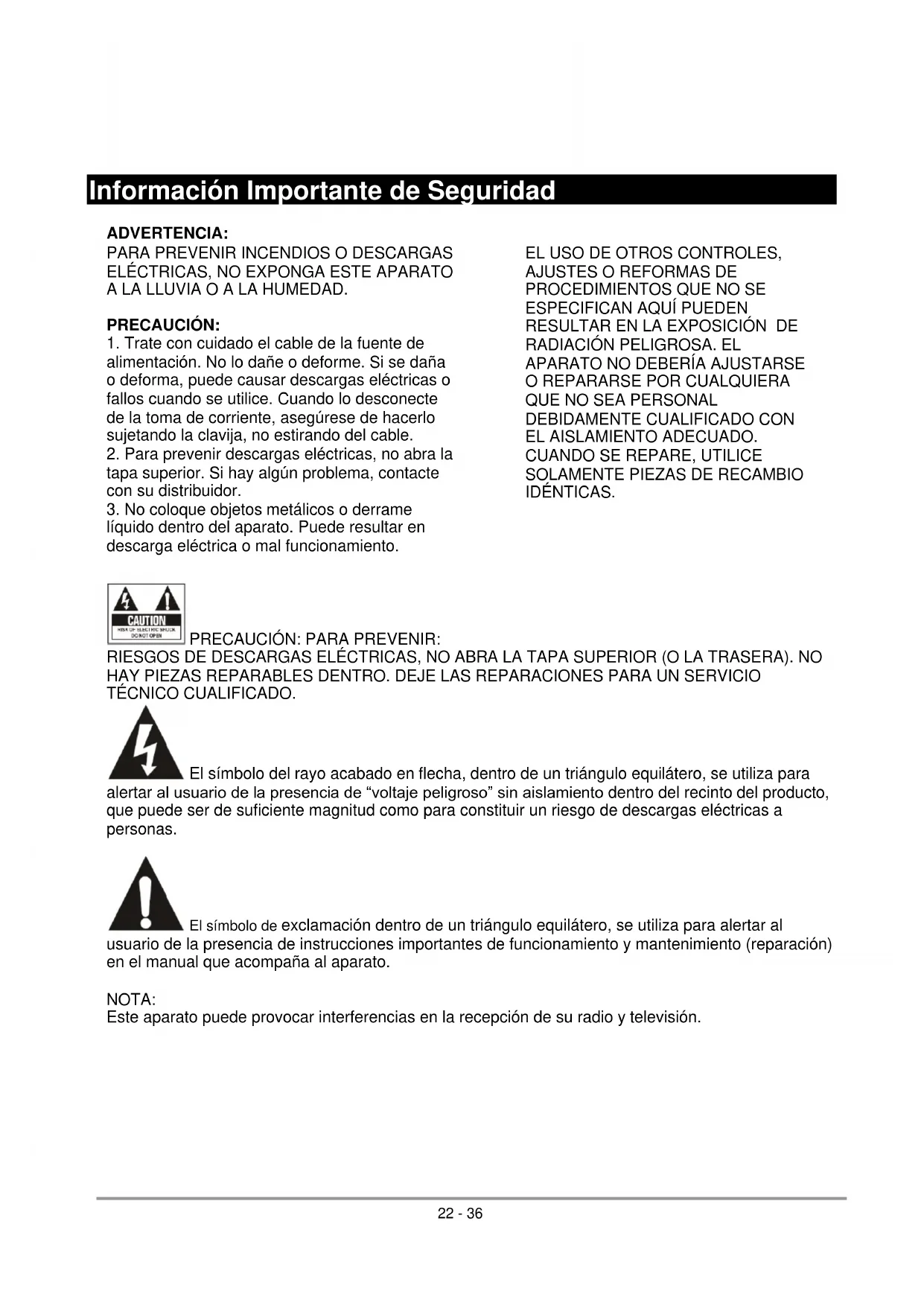

Información Importante de Seguridad ADVERTENCIA:

1. Trate con cuidado el cable de la fuente de

alimentación. No lo dañe o deforme. Si se daña o deforma, puede causar descargas eléctricas o fallos cuando se utilice. Cuando lo desconecte de la toma de corriente, asegúrese de hacerlo sujetando la clavija, no estirando del cable.

2. Para prevenir descargas eléctricas, no abra la

tapa superior. Si hay algún problema, contacte con su distribuidor.

3. No coloque objetos metálicos o derrame

líquido dentro del aparato. Puede resultar en descarga eléctrica o mal funcionamiento. EL USO DE OTROS CONTROLES,

RESULTAR EN LA EXPOSICIÓN DE

RADIACIÓN PELIGROSA. EL

SOLAMENTE PIEZAS DE RECAMBIO

IDÉNTICAS. PRECAUCIÓN: PARA PREVENIR: RIESGOS DE DESCARGAS ELÉCTRICAS, NO ABRA LA TAPA SUPERIOR (O LA TRASERA). NO HAY PIEZAS REPARABLES DENTRO. DEJE LAS REPARACIONES PARA UN SERVICIO TÉCNICO CUALIFICADO. El símbolo del rayo acabado en flecha, dentro de un triángulo equilátero, se utiliza para alertar al usuario de la presencia de “voltaje peligroso” sin aislamiento dentro del recinto del producto, que puede ser de suficiente magnitud como para constituir un riesgo de descargas eléctricas a personas. El símbolo de exclamación dentro de un triángulo equilátero, se utiliza para alertar al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento (reparación) en el manual que acompaña al aparato. NOTA: Este aparato puede provocar interferencias en la recepción de su radio y televisión.23 - 36

Instrucciones Importantes de Seguridad

1. Lea las instrucciones – Todas las instrucciones de

funcionamiento y de seguridad deberían leerse antes de utilizar el producto.

2. Guarde las instrucciones － Las instrucciones de

funcionamiento y de seguridad deberían guardarse para futuras consultas.

3. Preste atención a las advertencias － Todas las

advertencias en el producto y en el manual de instrucciones deben seguirse al pie de la letra

4. Siga las instrucciones － Deberían seguirse todas las

instrucciones de utilización y funcionamiento.

5. La instalación inapropiada puede provocar daños

serios a personas y propiedades.

6. Agua y humedad － El aparato no debería usarse

cerca del agua - por ejemplo, cerca de una bañera, lavabo, fregadero, lavadero, en un suelo mojado, o cerca de una piscina, o parecido.

7. Carretillas y soportes － El aparato debería utilizarse

únicamente con carretillas o soportes que se recomienden por el fabricante. El aparato colocado en una carretilla debería moverse con cuidado. Las paradas bruscas, la fuerza excesiva, y las superficies irregulares pueden hacer que la carretilla y el aparato vuelquen.

8. Montaje en techo o pared － El producto debería

montarse en techo o paredes según las recomendaciones del fabricante.

9. Calor － El aparato debería colocarse fuera del

alcance de fuentes de calor tales como radiadores, registros de calor, estufas, u otros aparatos (incluyendo amplificadores) que desprendan calor.

10. Fuentes de alimentación – Este producto debería

funcionar solo con el tipo de alimentación que indica en la etiqueta. Si no está seguro de la corriente que se suministra en su hogar, consulte con su distribuidor o a la compañía eléctrica. Para los productos previstos para que funciones con baterías, u otras fuentes, consulte las instrucciones de funcionamiento.

11. Protección del cable de alimentación－Los cables de

alimentación deberían colocarse de manera que no puedan ser pisados o pinchados por productos colocados encima o apoyados en ellos, prestando especial atención a la parte del cable donde está situada la clavija, las bases de enchufe, y los puntos desde donde sale el cable del aparato.

12. Limpieza – El aparato debería limpiarse según las

instrucciones del fabricante. Límpielo pasándole un trapo ligeramente humedecido con agua. Evite que le entre agua al aparato.

13. Periodos sin utilización－El cable de alimentación

debería estar desenchufado cuando se deje de utilizar el aparato por un largo periodo de tiempo.

14. Entrada de objetos y líquido －Debería cuidar de

que no cayeran objetos o se derramara líquido dentro del aparato a través de los orificios.

15. Daños que requieran reparación－El aparato

debería repararse por un servicio técnico cualificado cuando: A. El cable de alimentación o la clavija están dañados; o B. Objetos han caído, o se derrame líquido en el aparato; o C. El aparato haya estado expuesto a la lluvia; o D. El aparato parece que no funciona correctamente o muestra un cambio notable en el funcionamiento;

E. Se ha caído el aparato, o la carcasa de ha dañado.

16. Reparaciones－El usuario no debería intentar

hacer ninguna reparación al aparato fuera de las descritas en el manual de funcionamiento. Todas las otras reparaciones deben dejarse en manos de un servicio técnico cualificado.

17. Ventilación – Las ranuras y orificios en el chasis

están provistos para la ventilación y para asegurar el funcionamiento confiable del producto y la protección de sobrecalentamiento, y estos orificios no deben bloquearse ni taparse. Los orificios no deberían bloquearse al colocar el producto en una cama, sofá, alfombra, u otra superficie similar. Este producto no debería colocarse en lugares cerrados como librerías o racks sin ventilación apropiada según las instrucciones del fabricante que han de cumplirse.

18. Acoplamientos – no use acoplamientos que no

haya recomendado el fabricante del producto ya que pudiera producir daños.

19. Accesorios – No coloque el producto en

carretillas, soportes, trípodes, soportes de pared o tablas inestables. El producto podría caer, causando daños serios a niños o a adultos, y dañar seriamente el producto. Use solamente carretillas, soportes, trípodes, soportes de pared, o tablas recomendadas por el fabricante, o vendidas con el producto. Cualquier montaje del producto debe seguir las instrucciones del fabricante, y deberían utilizarse accesorios recomendados por el.

20. Rayos – Para proteger este producto durante

una tormenta, o cuando no va a utilizarse durante un largo periodo de tiempo, desenchúfelo de la toma de corriente y desconecte la antena o sistema de cables. Esto evitará posibles daños en el producto debido a subidas de tensión producidas por un rayo o por la compañía eléctrica.

21. Recambios – Cuando se necesite cambiar una

pieza, asegúrese de que el servicio técnico ha utilizado piezas de recambio especificadas por el fabricante o que poseen las mismas características que la pieza original. Los repuestos no autorizados pueden provocar incendios, descargas eléctricas, u otros daños.

22. Comprobaciones de seguridad – Una vez

terminada cualquier servicio o reparación de este producto, pida al servicio técnico que efectúe comprobaciones de seguridad para determinar si el producto funciona correctamente.24 - 36 CARACTERÍSTICAS El amplificador de audio estéreo Power Dynamics Professional proporciona una alta potencia de salida por poco dinero. El gama de amplificadores CPA son ideales para los DJs amateurs, instalaciones fijas de menor tamaño en pubs, casinos, etc. o como complemento en grandes instalaciones de disco.

• LCD azul que indica temperatura, modo operativo, potencia de salida, protección y nivel de audio.

• Excelente calidad acústica

• Protección contra altas temperaturas

• Modo estéreo y puenteable

• Indicación de Señal, Clip & Protección para cada canal

• Entradas mediante XLR & jack 6.3mm

• Salidas de altavoz por NL4 Speakon & bornes

• Refrigeración por ventiladores

Flujo de aire de delante hacia atrás.

2. Controles de volumen.

Estos controles ajustan el nivel del volumen de ambos canales. Gírelo ligeramente a la izquierda cuando se enciendan los indicadores de clip (4).

3. Indicación de protección.

Cuando en algún punto determinado, se produce una avería en su amplificador, se conmutará al modo protección. El amplificador desconectará el punto donde se ha producido la avería y encenderá el led de protección para indicarle que hay algo que está mal. Las razones pueden ser: Mala ventilación, Baja impedancia (< 4 Ohm), Ventiladores defectuosos, Un cortocircuito en los cables.

4. Indicación de Clip.

Estos LEDs se encenderán cuando uno o ambos canales están en la máxima potencia. Puede ocurrir que estos LEDs se enciendan de vez en cuando, esto no es un problema. Pero si se enciende continuamente es necesario que disminuya el volumen, de otro modo podría provocar un daño irreparable al equipo.

5. Indicadores de señal.

Estos LEDs naranjas indican los niveles de señal de salida de los amplificadores.

6. Interruptor On/Off.

Para encender o apagar el amplificador. Siempre reduzca el volumen al mínimo antes de encender este amplificador.

7. Display azul LCD.

Informa de los parámetros de trabajo y operativa actual.

Selecciona la carga de altavoces para el calculo correcto de la potencia de salida.25 - 36

DISPLAY Indicaciones estandar:

Linea-1: Potencia de salida de ambos canals calculado por el amplificador. NOTA: Selecione la carga correcta (boton 8) El calculo no es 100% correcto en modo bridge Linea-2: Si CLIP ON el amplificador esta sobrecargado. Reduzca el nivel de entrada. Linea-3: Informacion sobre proteccion. Linea-4: Temperatura de la salida (finales) de ambos canales Grafico: Grafico de barras vertical en el centro del display indicando el nivel de salida de ambos canales

Indicaciones unos segundos despues de modificar el volumen:

Linea-1: Modo operacion STEREO o BRIDGE Linea-2: Limitador ON o OFF Linea-3 & 4: ATTEN, atenuacion de señal de entrada, linea 4 muestra el nivel. Grafico: Grafico de barras vertical en el centro del display indicando el nivel de salida de ambos canales

Indicaciones unos segundos despues de modificar la impedancia (8):

Seleccione la correcta impedancia o carga para el calculo de potencia26 - 36 Panel trasero

Ventilación forzada de delante hacia atrás.

Este fusible principal protege al amplificador y las conexiones de defectos. Reemplácelo solo por un fusible del mismo tipo y valor.

3. Base de alimentación.

4. Salidas de altavoz NL4.

Máxima carga en modo estéreo/mono 4 Ohm por canal. Pin +1 & +2 = + salida, Pin -1 & -2 = - salida

5. Salidas de altavoz por bananas.

Máxima carga en modo estéreo/mono 4 Ohm por canal. Máxima carga en modo puente 8 Ohm.

6. Interruptor Limitador.

Limitador para controlar la potencia de salida automaticamente.

7. Conmutador de modo.

El amplificador puede trabajar en 3 modos diferentes: estéreo, puente & paralelo (mono). Escoja una de estas funciones: Modo estéreo: Modo estéreo estándar izquierdo/derecho. Modo puente: Este modo combina ambos amplificadores en un solo canal lo que proporciona el doble de potencia en este canal. Conecta la señal del canal de entrada izquierdo y el nivel de salida ya se puede ajustar con el control de volumen izquierdo.

8. Desconectador de tierra.

Desconecta la masa entre chasis y el circuito para evitar ruidos de tierra.

9. Entradas estéreo por Jack 6.3mm.

Dos entradas balanceadas con conector hembra jack de 6.3mm para conectar una fuente de señal (mezclador etc.).

10. Entradas XLR balanceadas

Entrada por XLR de 3 pins.27 - 36

Instalación Conectar entradas Ambas entradas son balanceadas. Si no dispone de una salida balanceada, también puede usar una no balanceada, puentee el pin 3 – con el pin1 (masa) (véase debajo). Las líneas no balanceadas pueden generar ruidos si las distancias son muy largas.

1= tierra / masa, 2=señal +, 3=señal – Conectar salidas Asegúrese de que el amplificador está apagado antes de hacer las conexiones. Los altavoces pueden conectarse usando conectores NL4 o cable pelado para los bornes. Utilizando la guía que damos a continuación seleccione la sección apropiada del cable según la distancia entre el amplificador y el altavoz. Distancia Sección del cable <10m 1.5mm2 >10m <20m 2.5mm2 >20m <30m 4.0mm2

NOTA: ¡Nunca conecte la salida (+) a masa o a la salida (-) y nunca conecte la salida (+) a otras salidas! Conecte la alimentación Antes de enchufar el aparato siempre asegúrese de que la fuente de alimentación se ajusta al voltaje especificado. Primero conecte extremo del cable con el conector IEC a la base IEC en el amplificador y luego conecte el otro extremo del cable a la toma de corriente.

Por favor lea las siguientes instrucciones para un funcionamiento fiable y sin problemas:

• Asegúrese de que todas las conexiones se hayan hecho correctamente.

• Compruebe si los altavoces conectados son compatibles con el amplificador.

• Asegúrese de que haya la ventilación adecuada.

• Evite exponerlo a la humedad.

• Nunca conecte o desconecte los altavoces mientras esté en funcionamiento, ya que puede resultar en serios daños.28 - 36

4 Ohm Stereo Potencia (RMS) 2x 250W 2x 500W 8 Ohm Stereo Potencia (RMS) 2x 150W 2x 350W 8 Ohm Bridge Potencia (RMS) 500W 1000W Respuesta en Frecuencia 10Hz – 20kHz (±1.5dB) Sensibilidad de Entrada 770mV Maximo nivel de entrada 21dBv/9v Impedancia de entrada 20kOhm Nivel señal/ruido medido A-RMS >90dB Cruce entre canales @ Salida 8 Ohm / 1kHz >70dB Factor Damping @ 8 Ohm / 1kHz >350 Slew Rate Interno 40V/µS Proteccion Corto circuito, limitador de corriente, Fallo DC, Fusible en AC, Corte termico, Fluctuaciones de potencia, Arranque suave Alimentacion 220-240Vac, 50Hz Dimensiones (an x a lx pr) 482 x 230 x 88mm (19” x 2U) Peso 8.6kg 12,1kg

Nota: Las especificaciones diseño están sujetos a cambios sin previo aviso con el propósito de mejorar. Este producto cumple los requisitos de las normas EMC y LVD. Los productos eléctricos no deben desecharse en la basura domestica. Por favor cuando desee tirar este producto llévelo a su centro de reciclaje mas cercano.29 - 36 Information importante de sécurité
