| Tipo de producto | Receptor / amplificador mezclador 100V |
| Marca | Power Dynamics |
| Modelo | PDM25 |
| Alimentación | 220-240 V CA, 50 Hz, fusible 10-16 A |
| Potencia de salida | Hasta 120 W RMS según configuración |
| Impedancias de salida | 4 Ω, 8 Ω, 16 Ω (baja impedancia) y 70 V / 100 V |
| Entradas de audio | AUX (RCA), micrófono (jack 6,3 mm), USB, BT, FM |
| Salidas de audio | Bornes de altavoz (COM + impedancia/voltaje), salida auxiliar RCA |
| Funciones | Reproducción USB, BT, FM, AUX; control de tono (agudos/graves), repetición, modo |
| Dimensiones (aprox.) | 48 x 25 x 10 cm (estimación) |
| Peso (aprox.) | 5 kg (estimación) |
| Temperatura de funcionamiento | 5 °C a 35 °C |
| Conectividad inalámbrica | Bluetooth (alcance aprox. 10 m) |
| Limpieza | Paño seco únicamente, no usar productos químicos |
| Reparabilidad | Solo por un técnico autorizado, piezas originales obligatorias |
| Seguridad | No abrir la carcasa, evitar la humedad, desconectar de la red antes de manipular |
| Garantía | Garantía anulada en caso de modificación o reparación no autorizada |
| Información general | Uso en interiores, no exponer a la lluvia, reciclar en punto limpio |
Preguntas frecuentes - PDM25 Power Dynamics
Preguntas de los usuarios sobre PDM25 Power Dynamics
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Recepteur en formato PDF gratis! Encuentra tus instrucciones PDM25 - Power Dynamics y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PDM25 de la marca Power Dynamics.
MANUAL DE USUARIO PDM25 Power Dynamics
Felicitaciones a la compra de este producto Power Dynamics. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.
Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.
Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.
- Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
- No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
- No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
- Este aparato no está preparado para un uso continuado.
- Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
- Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
- No enchufe o desenchufe el aparato con las manos mojadas.
- Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
- Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor.
- Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
- Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
- Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
- Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
-
Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.
-
Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.
- No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
- Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
- No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
- No fuerce los controles.
- Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
- NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
- Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
- Si este producto incorpora una batería recargable con base ácida, por favor recarge batería cada 3 meses si no va a usar la unidad por un tiempo prolongado. En caso contrario la batería podría dañarse.
- Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
- Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
- Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
- El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
- Guarde el embalaje original para poder transportar el aparato en condiciones seguras.
Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.
Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.
NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.
Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.
Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Power Dynamics no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.
INSTRUCCIONES DE DESEMBALAJE
ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales.
Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente.
FUENTE DE ALIMENTACIÓN
En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.
Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.
CAMBIANDO EL FUSIBLE
Si el fusible está defectuoso, reemplace el fusible por un fusible del mismo tipo y valor. Antes de sustituir el fusible, desconectar de la corriente.
Procedimiento:
Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.
Paso 2: Retire el fusible viejo del portafusibles.
Paso 3: Instale el fusible nuevo en el portafusibles.
Paso 4: Vuelva a colocar el portafusibles en la caja.

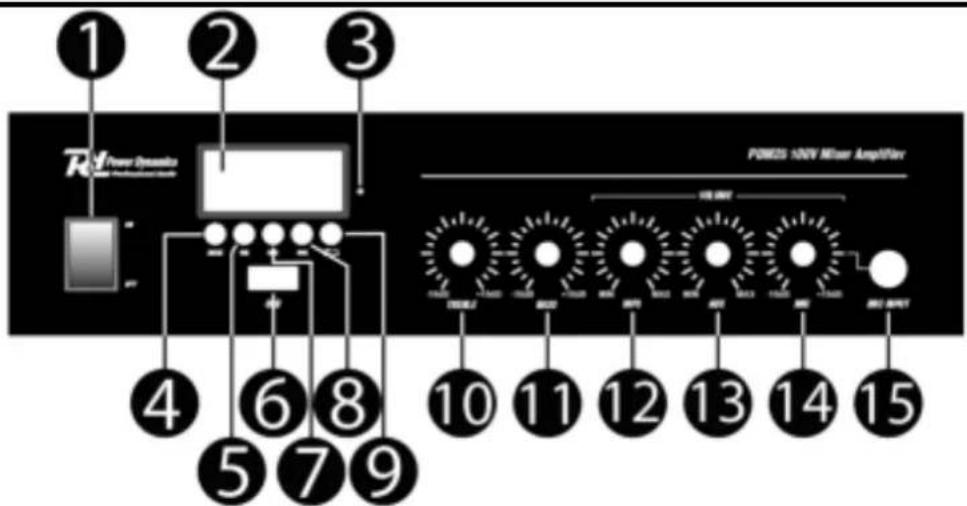

PANEL FRONTAL
- INTERRUPTOR POWER: Encender o apagar.
- DISPLAY: La pantalla muestra múltiples formas de información, por ejemplo, MODO actual, tiempo transcurrido, etc.
- SENSOR REMOTO: Este sensor recibe la información infrarroja del control remoto.
- BOTÓN MODE: Presione con este botón para cambiar de un modo de reproducción a otro: Lápiz USB, entrada auxiliar, BT y FM.
- PLAY / PAUSE: Al pulsar este botón se aterna entre el modo PLAY y el modo PAUSA.
- PUERTO USB: Puede reproducir archivos multimedia desde un dispositivo USB conectando el dispositivo a esta ranura.
- PISTA ANTERIOR: Pulsando el botón de pista anterior se retrocede brevemente a través de las pistas.
- SIGUIENTE PISTA: Pulsando el botón de la pista siguiente se avanza brevemente a través de las pistas.
- BOTÓN REPEAT MODE: Pulse el botón de repetición una vez para repetir continuamente TODAS las pistas, pulse repetir una vez más para repetir sólo la pista actual.
- TREBLE CONTROL: Ajuste las frecuencias altas del canal correspondiente.
- BASS CONTROL: Ajuste las frecuencias bajas del canal correspondiente.
- MP3 OUTPUT LEVEL CONTROL: Ajuste el volumen del canal MP3.
- AUX OUTPUT LEVEL CONTROL: Ajuste el volumen del canal AUX.
- MIC OUTPUT LEVEL CONTROL: Ajuste el volumen del canal MIC.
- MIC INPUT JACK: Conecte un micrófono a la entrada del jack de 6.3mm.

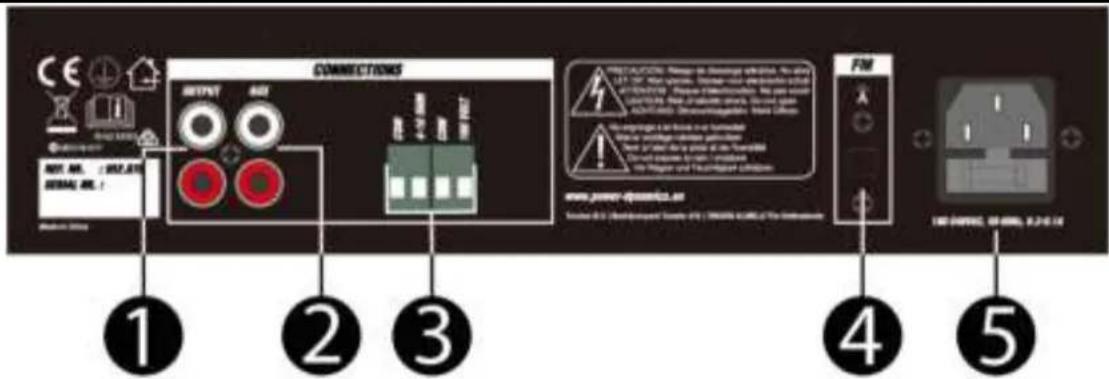

- CONECTORES DE SALIDA AUXILIAR (RCA): Desde estos conectores hembra RCA se pueden conectar otros amplificadores.
- CONECTORES DE ENTRADA AUXILIAR (RCA): Esta entrada RCA estéreo se puede utilizar para conectar varias fuentes de audio.
- TERMINAL DE ALTAVOZ: Las conexiones de los altavoces se proporcionan como terminales en el panel trasero. El cableado se describe para varios tipos de sistemas de altavoces en "SISTEMA DE LINEA DE 100V".
- CONEXIÓN DE ANTENA FM: Terminal para antena de FM.
- AC IN Y FUSIBLES: Enchufe para enchufar el cable de alimentación suministrado (arriba). Para obtener instrucciones sobre cómo cambiar el fusible (abajo), consulte "CAMBIANDO EL FUSIBLE".
CONEXIÓN CON BT
- Active la función BT en su dispositivo (teléfono móvil, tableta, etc.) a la que desee reproducir la música. Consulte las instrucciones de funcionamiento de ese dispositivo.
- Presione el botón "MODE" y active la función BT.
- Seleccione "PDM 100V" en su dispositivo BT y realice la conexión BT.
Si se requiere contraseña, puede ingresar "0000".
Atención: La distancia BT es de aprox. 10 metros sin barrera.
SISTEMA DE LINEA DE 100V
Para los sistemas de línea de 100V, conecte el amplificador al primer altavoz del sistema usando un cable de altavoz de doble aislamiento que tenga una clasificación de corriente adecuada para manejar la salida total del amplificador.
Conecte el terminal de salida "100V" a la conexión positiva (+) del altavoz y la salida "COM" a la conexión negativa (-) del altavoz. Conecte otros altavoces en paralelo al primer altavoz con todos los terminales positivos y conectados entre sí y todos los terminales negativos conectados juntos como se muestra a continuación.
Un sistema de altavoces de línea de 100V puede incluir varios altavoces conectados entre sí. El factor determinante para cuántos altavoces se pueden utilizar en un solo amplificador es la potencia nominal. Para la mayoría de los propósitos, se aconseja conectar tantos altavoces como sea necesario con un voltaje combinado de no más del 90% de la potencia nominal del amplificador.
Los terminales de un altavoz de 100V están conectados a un transformador y en algunos casos, este transformador puede ser "tapped" para diferentes potencias. Estas grabaciones se pueden utilizar para ajustar el vataje (y el volumen de salida) de cada altavoz en el sistema para ayudar a lograr la potencia total ideal del sistema para el amplificador.
TERMINALES ALTAVOCES, CONEXIONES
Estos terminales ofrecen 3 salidas de baja tensión de 4Ω, 8Ω, 16Ω dependiendo de su combinación de altavoces. También está disponible una salida comercial de 70V / 100V.
Tenga en cuenta que sólo se debe conectar un cable al tornillo COM y un cable a la impedancia o vataje seleccionado.
ATENCIÓN: No se pueden realizar múltiples combinaciones en el nivel de salida.
Se proporcionan cuatro tipos diferentes de conexiones. La sección de baja impedancia: 4Ω, 8Ω, 16Ω está diseñada para conectar una pequeña cantidad de altavoces a su amplificador. La sección de 70V / 100V está especialmente diseñada para una distribución de múltiples altavoces. Cuando se utiliza la salida de 70V / 100V, los altavoces tienen que estar equipados con transformador de 70V / 100V. La cantidad máxima de altavoces a colocar en su línea de distribución es en relación con la potencia asignada a cada altavoz. El vataje total establecido en el lado secundario de los transformadores de su línea de altavoces no debe exceder la potencia máxima de salida RMS: 30W, 60W o 120W. El incumplimiento de esta norma puede causar daños permanentes al amplificador.
