Producttype	100V ontvanger / mengversterker
Merk	Power Dynamics
Model	PDM25
Voeding	220-240 V AC, 50 Hz, zekering 10-16 A
Uitgangsvermogen	Tot 120 W RMS afhankelijk van configuratie
Uitgangsimpedanties	4 Ω, 8 Ω, 16 Ω (lage impedantie) en 70 V / 100 V
Audio-ingangen	AUX (RCA), microfoon (6,3 mm jack), USB, BT, FM
Audio-uitgangen	Luidsprekerklemmen (COM + impedantie/spanning), hulpuitgang RCA
Functies	USB-afspelen, BT, FM, AUX; toonregeling (hoge/lage tonen), herhaling, modus
Afmetingen (ca.)	48 x 25 x 10 cm (schatting)
Gewicht (ca.)	5 kg (schatting)
Bedrijfstemperatuur	5 °C tot 35 °C
Draadloze connectiviteit	Bluetooth (bereik circa 10 m)
Reiniging	Alleen droge doek, geen chemicaliën
Repareerbaarheid	Alleen door een erkende technicus, originele onderdelen verplicht
Veiligheid	Niet de behuizing openen, vocht vermijden, netstekker loskoppelen voor onderhoud
Garantie	Garantie vervalt bij wijziging of ongeautoriseerde reparatie
Algemene informatie	Gebruik binnenshuis, niet blootstellen aan regen, recycling bij afvalpunt

Veelgestelde vragen - PDM25 Power Dynamics

Hoe sluit ik luidsprekers aan in een 100V-systeem?

Verbind de 100V-aansluiting van de versterker met de (+) aansluiting van de luidspreker en de COM-aansluiting met de (-) aansluiting. Sluit extra luidsprekers parallel aan. Het totale vermogen van de luidsprekers mag niet meer zijn dan 90% van het versterkervermogen.

Hoe gebruik ik Bluetooth?

Schakel Bluetooth in op uw apparaat. Druk op de MODE-toets totdat BT is geselecteerd. Zoek naar 'PDM 100V' in de lijst met apparaten en maak verbinding. Als er om een code wordt gevraagd, voert u 0000 in.

Hoe vervang ik de zekering?

Zet het apparaat uit en trek de stekker eruit. Open de zekeringhouder op het achterpaneel met een kleine schroevendraaier. Vervang de zekering door een zekering van hetzelfde type en dezelfde waarde (10-16 A). Sluit de zekeringhouder.

Kan ik meerdere luidsprekers aansluiten op lage impedantie?

Ja, u kunt de 4 Ω, 8 Ω of 16 Ω-uitgangen gebruiken. Zorg ervoor dat de totale impedantie van de aangesloten luidsprekers overeenkomt met de geselecteerde uitgang. Sluit slechts één kabel aan op de COM-aansluiting en één op de gekozen uitgang.

Wat moet ik doen als het apparaat niet aangaat?

Controleer of het netsnoer goed is aangesloten en of het stopcontact werkt. Controleer de zekering (zie vorige vraag). Als het niet werkt, neem dan contact op met een erkende technicus.

Hoe reinig ik het apparaat?

Gebruik alleen een droge doek. Gebruik geen chemicaliën of spuitbussen die de bekleding of interne onderdelen kunnen beschadigen.

Kan ik het apparaat buitenshuis gebruiken?

Nee, dit apparaat is ontworpen voor alleen gebruik binnenshuis. Stel het niet bloot aan regen, vocht of extreme temperaturen (buiten het bereik van 5°C tot 35°C).

Hoe stel ik de hoge en lage tonen in?

Gebruik de CONTROL TREBLE (hoge tonen) en CONTROL BASS (lage tonen) knoppen op de voorkant om de frequenties van het overeenkomstige kanaal aan te passen.

Wat te doen bij storing of schade?

Probeer het apparaat niet zelf te repareren. Neem contact op met een erkende technicus of uw verkoper. Het openen of wijzigen van het apparaat maakt de garantie ongeldig.

Hoe speel ik bestanden af vanaf een USB-stick?

Steek de USB-stick in de USB-poort op de voorkant. Druk op MODE om de USB-modus te selecteren. Gebruik de PLAY/PAUSE, VORIG en VOLGENDE knoppen om het afspelen te bedienen.

GEBRUIKSAANWIJZING PDM25 Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst

op kamertemperatuur komen alvorens het weer in werking te stellen.

- Apparaat nooit in vochtige ruimten en buiten gebruiken.

- Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.

- Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.

- Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.

- Gebruik geen overmatige kracht bij het bedienen van het apparaat.

- Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.

- Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.

- Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.

- Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.

- Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.

- Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.

- Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.

- Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!

- In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze markering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te vervangen door een zekering van hetzelfde type en waarde. Voor het vervangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouder op het achter paneel met een passende platte schroevendraaier.

Stap 2: Verwijder de oude zekering uit de zekeringhouder.

Stap 3: Installeer de nieuwe zekering in de zekeringhouder.

Stap 4: Plaats de zekeringhouder in de behuizing.

VOORZIJDE

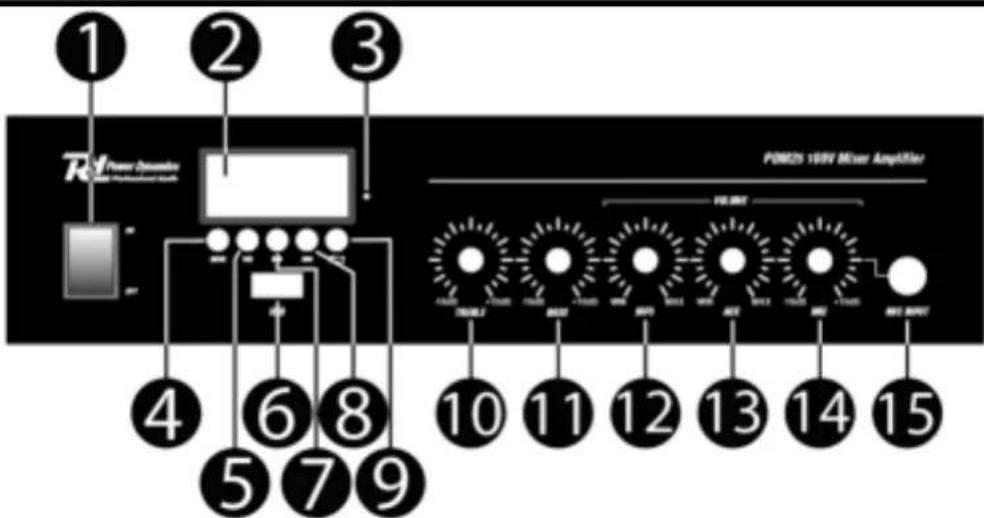

1. NETSCHAKELAAR: Zet het apparaat aan of uit.

2. DISPLAY: Het display toont meerdere vormen van informatie, bijvoorbeeld de huidige modus, de verstreken tijd, etc.

3. SENSOR AFSTANDSBEDIENING: Deze sensor ontvangt de infrarood informatie van de afstandsbediening.

4. MODE KNOP: Druk op deze toets om van modus te wisselen tussen USB, AUX, BT en FM.

5. PLAY / PAUSE: Druk op deze knop om het afspelen te starten/hervatten of te pauzeren.

6. USB PORT: U kunt mediabestanden afspelen vanaf een USB-apparaat door het hier aan te sluiten.

7. VORIGE: Door kortstondig op de vorige knop te drukken gaat u terug door de nummers.

8. VOLGENDE: Door kortstondig op de volgende knop te drukken gaat u verder door de nummers.

9. REPEAT MODUS: Druk eenmaal op de herhaalknop om alle tracks continu te herhalen, druk nogmaals op de herhaalknop om alleen het huidige nummer te herhalen.

10. TREBLE CONTROLE: Pas de hoge frequenties aan.

11. BASS CONTROLE: Pas de lage frequenties aan.

12. MP3 VOLUME CONTROLE: Pas het volume van het MP3-kanaal aan.

13. AUX VOLUME CONTROLE: Pas het volume van het AUX-kanaal aan.

14. MIC VOLUME CONTROLE: Pas het volume van het MIC-kanaal aan.

15. MIC JACK INGANG: Sluit een microfoon aan op de 6,3mm jack ingang.

ACHTERZIJDE

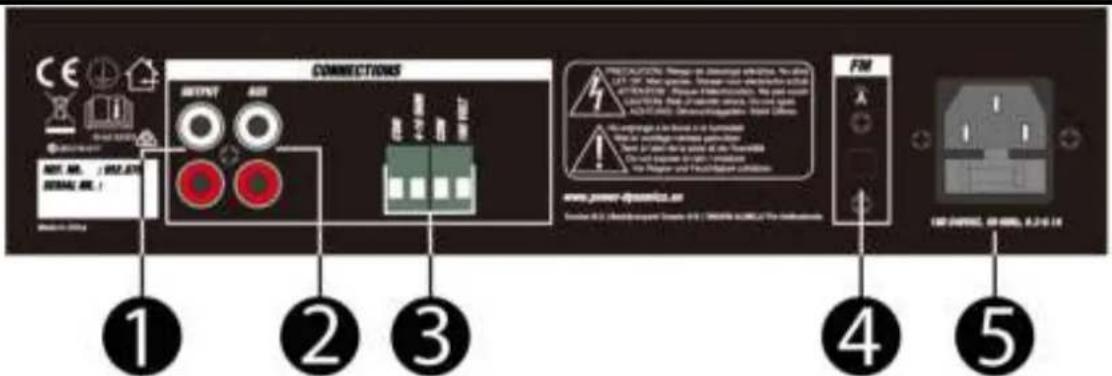

1. AUX UITGANG (RCA): Vanuit deze RCA-aansluitingen kunnen andere versterkers worden aangesloten.
2. AUX INGANG (RCA): Deze stereo RCA-ingang kan worden gebruikt om verschillende audiobronnen aan te sluiten.
3. LUIDSPREKERTERMINAL: Luidsprekeraansluitingen zijn als klemmen op het achterpaneel beschikbaar. De bedrading wordt beschreven voor verschillende soorten luidsprekersystemen bij "100V SYSTEEM".
4. FM ANTENNE: Aansluiting voor de FM-antenne.
5. NETENTREE EN ZEKERING: Aansluiting voor het aansluiten van het meegeleverde netsnoer (boven). Voor instructies voor het vervangen van de zekering (onder), zie "VERVANGEN ZEKERING".

VERBINDEN MET BT

1. Activeer de BT-functie op uw apparaat (Mobiele telefoon, tablet etc.) waarvan u muziek wilt afspelen. Zie de gebruiksaanwijzing van dat apparaat.
2. Druk op de "MODE"-toets en activeer de BT-functie.
3. Selecteer "PDM 100V" op uw BT-apparaat en maak de verbinding.

Indien er om een wachtwoord wordt gevraagd, voer "0000" in.

Opmerking: De BT heeft een bereik van ongeveer 10 meter zonder enkele barrière.

100V SYSTEEM

Om een 100Volt systeem te creëren sluit u de versterker aan op de eerste luidspreker in het systeem met behulp van dubbel geïsoleerde luidsprekerkabel die berekend is op voldoende stroomcapaciteit om het signaal te verwerken.

Sluit de "100V" uitgangsklem aan op de positieve (+) aansluiting van de luidspreker en de "COM" uitgang naar de negatieve (-) aansluiting van de luidspreker. Sluit de eventuele overige luidsprekers parallel aan de eerste luidspreker aan met alle positieve aansluitingen en verbind ze samen en alle negatieve aansluitingen worden samen aangesloten zoals hieronder aangegeven.

Een 100V lijn luidsprekersysteem kan bestaan uit vele luidsprekersprekers die samen zijn verbonden. De bepalende factor voor aantal luidsprekers die op een enkele versterker kan worden aangesloten, is afhankelijk van het versterkervermogen. Voor de meeste doeleinden is het raadzaam om zoveel mogelijk luidsprekers aan te sluiten met een gecombineerd vermogen van niet meer dan 90% van de uitgangsvermogen van de versterker.

De aansluitpunten van een 100V luidspreker zijn verbonden met een transformator en in sommige gevallen kan deze transformator worden ingesteld voor verschillende vermogens. Door de luidsprekers zodanig in te stellen kan het wattage (en uitgangsvolume) van elke luidspreker in het systeem aangepast worden om het ideale totale vermogen van het systeem voor de versterker te bereiken.

LUIDSPREKER UITGANGEN

De versterker biedt meerdere luidspreker aansluitingen waarvan 3 laagspanningsuitgangen 4Ω, 8Ω, 16Ω, afhankelijk van uw luidsprekercombinatie en een 70Volt / 100Volt uitgang.

Houd er rekening mee dat alleen een kabel met COM-schroef en een kabel op de geselecteerde impedantie of spanning moet worden aangesloten.

OPGELET: Meerdere combinaties kunnen niet worden uitgevoerd op het uitgangsniveau!

Er zijn vier verschillende soorten verbindingen. De lage impedantie sectie: 4Ω, 8Ω, 16Ω is ontworpen voor één luidspreker die op uw versterker moeten worden aangesloten. De sectie 70V / 100V is speciaal ontworpen voor de distributie van meerdere luidsprekers. Bij gebruik van de 70V / 100V-uitgang moeten de luidsprekers uitgerust zijn met 70V / 100V transformator. Het maximum aantal luidsprekers dat op uw distributielijn wordt geplaatst, is in verhouding tot het vermogen die aan elke luidspreker wordt toegewezen. Het totale wattage aan de secundaire kant van de transformatoren op uw luidsprekerkabel mag niet hoger zijn dan de maximale RMS-uitgangsstroom: 30W, 60W of 120W. Als u dit niet hanteert, kan dit leiden tot permanente schade aan de versterker!
