Produkttyp	100V Empfänger/Mischverstärker
Marke	Power Dynamics
Modell	PDM25
Stromversorgung	220-240 V AC, 50 Hz, Sicherung 10-16 A
Ausgangsleistung	Bis zu 120 W RMS je nach Konfiguration
Ausgangsimpedanzen	4 Ω, 8 Ω, 16 Ω (Niederimpedanz) und 70 V / 100 V
Audioeingänge	AUX (Cinch), Mikrofon (6,3 mm Klinke), USB, BT, FM
Audioausgänge	Lautsprecherklemmen (COM + Impedanz/Spannung), Aux-Ausgang Cinch
Funktionen	USB-, BT-, FM-, AUX-Wiedergabe; Klangregelung (Höhen/Tiefen), Wiederholung, Modus
Abmessungen (ca.)	48 x 25 x 10 cm (Schätzung)
Gewicht (ca.)	5 kg (Schätzung)
Betriebstemperatur	5 °C bis 35 °C
Drahtlose Konnektivität	Bluetooth (Reichweite ca. 10 m)
Reinigung	Nur trockenes Tuch, keine Chemikalien
Reparierbarkeit	Nur durch autorisierten Techniker, Originalteile erforderlich
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit vermeiden, Netzstecker vor Arbeiten ziehen
Garantie	Garantie erlischt bei unbefugter Änderung oder Reparatur
Allgemeine Informationen	Verwendung im Innenbereich, nicht dem Regen aussetzen, Recycling im Wertstoffhof

Häufig gestellte Fragen - PDM25 Power Dynamics

Wie schließe ich Lautsprecher in einem 100V-System an?

Verbinden Sie die 100V-Klemme des Verstärkers mit der (+)-Klemme des Lautsprechers und die COM-Klemme mit der (-)-Klemme. Schließen Sie zusätzliche Lautsprecher parallel an. Die Gesamtleistung der Lautsprecher darf 90% der Verstärkerleistung nicht überschreiten.

Wie verwende ich Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Gerät. Drücken Sie die MODE-Taste, bis BT ausgewählt ist. Suchen Sie in der Geräteliste nach 'PDM 100V' und verbinden Sie sich. Wenn ein Code verlangt wird, geben Sie 0000 ein.

Wie ersetze ich die Sicherung?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Öffnen Sie den Sicherungshalter auf der Rückseite mit einem kleinen Schraubendreher. Ersetzen Sie die Sicherung durch eine Sicherung desselben Typs und Werts (10-16 A). Schließen Sie den Sicherungshalter wieder.

Kann ich mehrere Lautsprecher niederohmig anschließen?

Ja, Sie können die Ausgänge 4 Ω, 8 Ω oder 16 Ω verwenden. Stellen Sie sicher, dass die Gesamtimpedanz der angeschlossenen Lautsprecher dem gewählten Ausgang entspricht. Schließen Sie nur ein Kabel an die COM-Klemme und eines an den gewählten Ausgang an.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Kontrollieren Sie die Sicherung (siehe vorherige Frage). Wenn nichts funktioniert, wenden Sie sich an einen autorisierten Techniker.

Wie reinige ich das Gerät?

Verwenden Sie ausschließlich ein trockenes Tuch. Verwenden Sie keine Chemikalien oder Aerosole, die die Beschichtung oder die internen Komponenten beschädigen könnten.

Kann ich das Gerät im Freien verwenden?

Nein, dieses Gerät ist nur für die Verwendung im Innenbereich ausgelegt. Setzen Sie es nicht Regen, Feuchtigkeit oder extremen Temperaturen (außerhalb des Bereichs 5°C bis 35°C) aus.

Wie stelle ich Höhen und Tiefen ein?

Verwenden Sie die Regler CONTROL TREBLE (Höhen) und CONTROL BASS (Tiefen) auf der Vorderseite, um die Frequenzen des entsprechenden Kanals einzustellen.

Was tun bei Fehlfunktion oder Beschädigung?

Versuchen Sie nicht, das Gerät selbst zu reparieren. Wenden Sie sich an einen autorisierten Techniker oder Ihren Händler. Jegliches Öffnen oder Verändern führt zum Erlöschen der Garantie.

Wie lese ich Dateien von einem USB-Stick?

Stecken Sie den USB-Stick in den USB-Anschluss an der Vorderseite. Drücken Sie MODE, um den USB-Modus auszuwählen. Verwenden Sie die Tasten PLAY/PAUSE, VORHERIGE und NÄCHSTE, um die Wiedergabe zu steuern.

BEDIENUNGSANLEITUNG PDM25 Power Dynamics

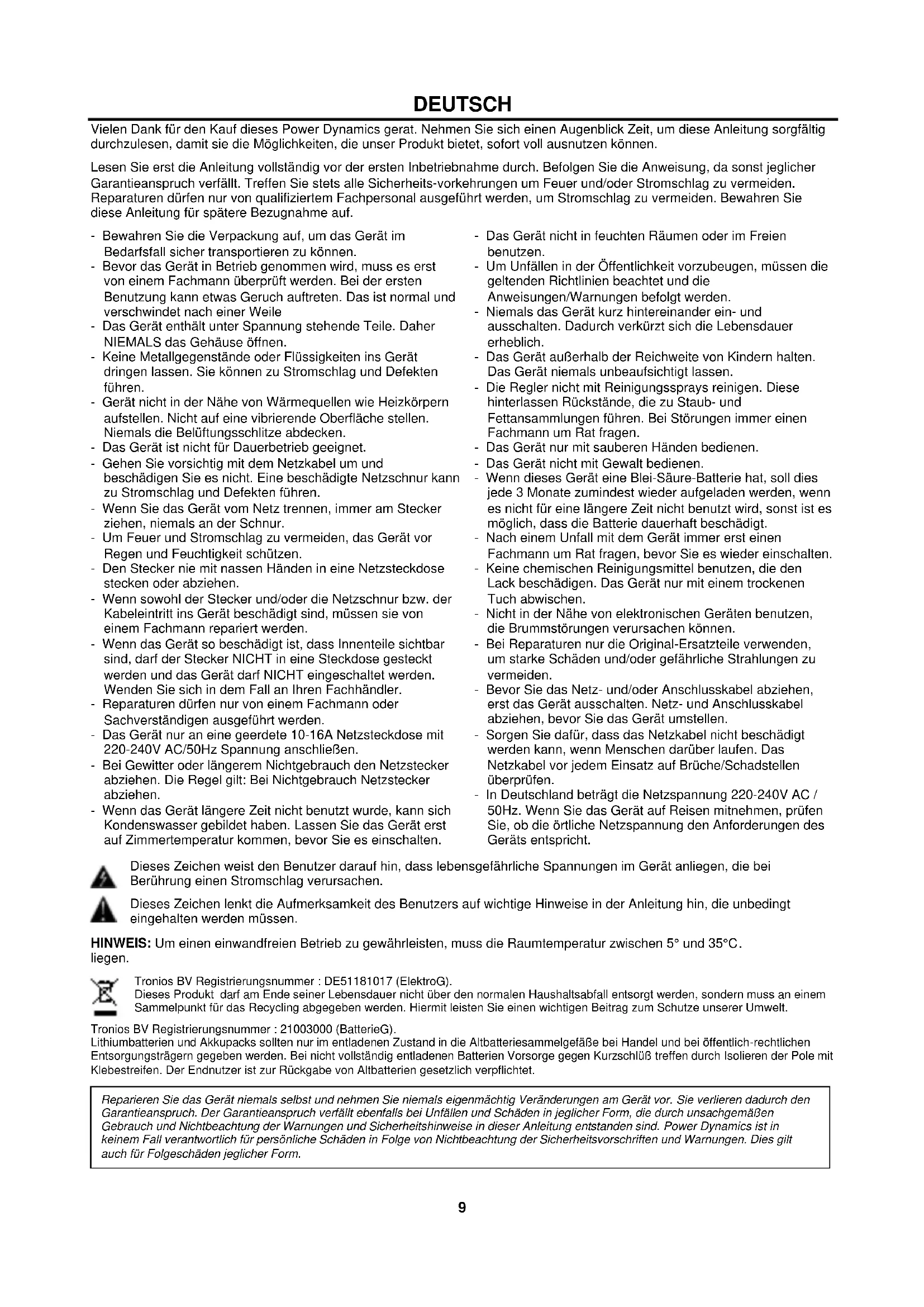

Vielen Dank für den Kauf dieses Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

• Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

SICHERUNGSWECHSEL

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.

Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.

Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

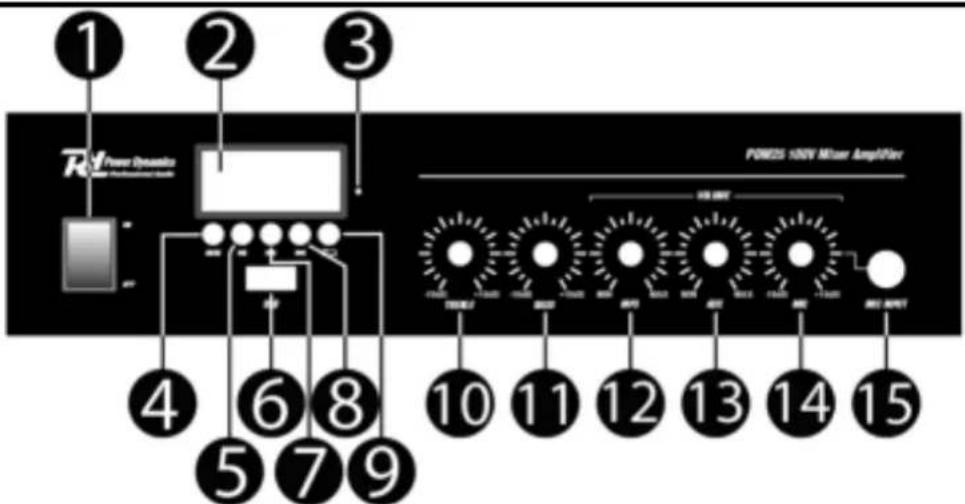

BEDIENFELD

1. NETZSCHALTER: Schalten sie das Gerät ein oder aus.

2. DISPLAY: Auf dem Display werden verschiedene Arten von Informationen angezeigt, z.B. aktueller Modus, verstrichene Zeit, etc.

3. FERN SENSOR: Dieser Sensor empfängt die Infrarot-Informationen von der Fernbedienung.

4. MODUS TASTE: Drücken Sie diese Taste um zwischen den Modi USB, AUX, BT und FM zu wechseln.

5. PLAY / PAUSE: Drücken Sie diese Taste um die Wiedergabe zu starten/fortzusetzen oder zu unterbrechen.

6. USB EINGANG: Sie können Mediendateien von einem USB-Gerät abspielen, indem Sie es hier anschließen.

7. VORHERIGE: Durch kurzes Drücken der vorherigen Track-Taste springen Sie rückwärts durch die Tracks.

8. NÄCHSTE TITEL: Durch kurzes Drücken dieser Taste springen Sie vorwärts durch die Tracks.

9. REPEAT MODUS: Drücken Sie die Repeat-Taste einmal, um alle Tracks kontinuierlich zu wiederholen. Drücken Sie die Repeat-Taste erneut, um nur den aktuellen Track zu wiederholen.

10. TREBLE KONTROLLE: Stellen Sie die hohen Frequenzen ein.

11. BASS KONTROLLE: Einstellen der tiefen Frequenzen.

12. MP3 VOLUME KONTROLLE: Einstellen der Lautstärke des MP3-Kanals.

13. AUX VOLUME KONTROLLE: Einstellen der AUX-Kanallautstärke.

14. MIC VOLUME KONTROLLE: Einstellen der Lautstärke des MIC-Kanals.

15. MIC JACK EINGANG: Schließen Sie ein Mikrofon an den 6,3 mm Klinkeneingang an.

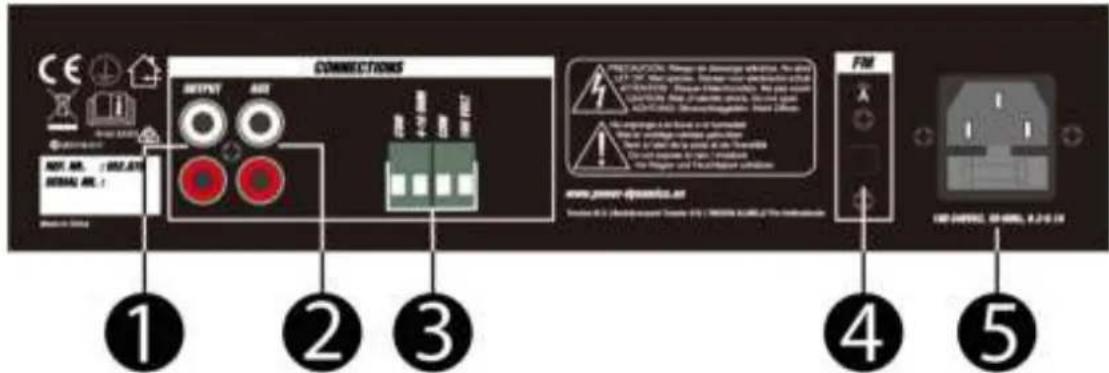

1. AUX AUSGANG (RCA): An diese Buchsen können weitere Verstärker angeschlossen werden.
2. AUX EINGANG (RCA): Dieser Stereoreingang kann zum Anschluss verschiedener Audioquellen verwendet werden.
3. LAUTSPRECHERANSCHLUSS: Die Lautsprecheranschlüsse sind als Klammern auf der Rückseite vorhanden. Die Verkabelung ist für verschiedene Arten von Lautsprechersystemen unter "100V LINE SYSTEM" beschrieben.
4. FM ANTENNE: Anschluss für die FM-Antenne.
5. AC EINGANG UND SICHERUNG: um das mitgelieferte Netzkabel anzuschließen (oben). Anweisungen zum Austausch der Sicherung (unten) finden Sie unter "SICHERUNGSWECHSEL".

ANSCHLUSS AN BT

1. Aktivieren Sie die BT-Funktion auf Ihrem Gerät (Mobiltelefon, Tablet etc.), die Sie abspielen möchten. Siehe Bedienungsanleitung für dieses Gerät.
2. Drücken Sie die Taste "MODE" und aktivieren Sie die BT-Funktion.
3. Suchen Sie auf Ihrem BT-Gerät nach "PDM 100V" und stellen Sie die Verbindung her.

Wenn Sie nach einem Passwort gefragt werden, geben Sie "0000" ein.

Hinweis: Das BT hat eine Reichweite von etwa 10 Metern ohne jede Barriere.

100V LINE SYSTEM

Um ein 100-V-System zu erstellen, verbinden die Verstärker an den ersten Lautsprechern im System doppelt isolierte Lautsprecherkabel mit ausreichend Leistungskapazität haben, um das Signal zu verarbeiten.

Verbinden Sie den „100 V“ Ausgangsanschluß mit dem positiven (+) Anschluß des Lautsprechers und dem „COM“ Ausgangs mit dem negativen (-) Anschluss des Lautsprechers. Schließen Sie alle anderen Lautsprechers an den ersten Lautsprecher parallel mit den positiven Anschlüssen und verbinden sie miteinander, und alle negativen Anschlüsse miteinander verbunden sind wie unten gezeigt.

Ein 100V-Lautsprechersystem kann aus vielen miteinander verbundenen Lautsprechern bestehen. Der entscheidende Faktor für wie viele Lautsprecher können auf einem einzigen Verstärker verwendet werden, ist die Leistung. Für die meisten Zwecke ist es ratsam, so viele Lautsprecher wie nötig mit einer kombinierten Leistung von nicht mehr als 90% der Ausgangsleistung des Verstärkers zu verbinden.

Der Anschluss eines 100-V-Lautsprecher sind mit einem Transformator verbunden und in einigen Fällen kann dieser Transformator für unterschiedliche Kräfte eingestellt werden. Durch Einstellen der Lautsprecher so die Leistung in Watt (und Ausgangsvolumen) jeden Lautsprechers in dem System eingestellt werden, um die idealen Gesamtvermögen des System Verstärker zu erzielen.

LAUTSPRECHER-ANSCHLÜSSE

Der Verstärker liefert mehrere Lautsprecheranschlüsse mit 3 Niederspannungsausgänge 4Ω, 8Ω, 16Ω je nach Lautsprecherkombinationen und 70Volt / 100V-Ausgang.

Bitte beachten Sie, dass nur ein Kabel mit COM Schraube und Kabeln muss an der ausgewählten Impedanz oder Spannung angeschlossen werden.

ACHTUNG: Mehrere Kombinationen können nicht auf dem Ausgangspegel durchgeführt werden!

Es gibt vier verschiedene Arten von Verbindungen. Die niedrige Impedanz Abschnitt: 4Ω, 8Ω, 16Ω ist für einen einzelnen Lautsprecher an den Verstärker angeschlossen werden. Der Abschnitt 70V / 100V ist für die Verteilung von mehreren Lautsprechern. Wenn die 70V / 100V Ausgangslautsprechern müssen mit 70V / 100V Transformator ausgestattet werden. Die maximale Anzahl von Lautsprechern, die auf der Verteilungsleitung gelegt wird, ist in Bezug auf die Vermögenswerte zu jedem Lautsprecher zugeordnet werden. Die Gesamtleistung auf der Sekundärseite des Transformators auf dem Lautsprecherkabel darf die maximale RMS Ausgangsleistung überschreiten: 30W, 60W oder 120W. Die Nichtbeachtung kann zu einer dauerhaften Beschädigung des Verstärkers führen.
