GEBRUIKSAANWIJZING WT460A Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst

op kamertemperatuur komen alvorens het weer in werking te stellen.

- Bij gebruik in vochtige ruimten of buiten: raadpleeg de installatierichtlijnen voor een veilige montage.

- Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.

- Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.

- Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.

- Gebruik geen overmatige kracht bij het bedienen van het apparaat.

- Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.

- Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.

- Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.

- Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.

- Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.

- Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.

- Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.

- Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controlleren op breuken/defecten!

- In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan de achterzijde/onderzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt. Bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

OVERZICHT

1. AAN-/UITSCHAKELAAR Indrukken om het apparaat aan/uit te zetten.

2. LED-INGANGSINDICATOREN Geven de huidige afspeelmodus aan.

3. USB USB-ingang, alleen voor afspelen.

4. INFRAROOD ONTVANGER AFSTANDSBEDIENING

5. VORIGE / VOLUME- Indrukken om naar het vorige nummer te gaan, ingedrukt houden om het volume te verlagen.

6. AFSPELEN/PAUZEREN / PAIRING Druk hierop om het afspelen te starten/hervatten of pauzeren. Ingedrukt houden om BT-koppeling te starten.

7. VOLGENDE / VOLUME + Indrukken om naar het volgende nummer te gaan, ingedrukt houden om het volumeniveau te verhogen.

8. INPUT / WPS / RESET Indrukken om de invoermodus te wijzigen. 5 seconden ingedrukt houden om de fabrieksinstellingen te herstellen. Druk tegelijkertijd op deze knop en de WPS-knop op de router (indien van toepassing) om snel koppelen te starten.

9. KANAAL 1 VOLUME Draaien om het volumeniveau van kanaal 1 te wijzigen.

10. KANAAL 2 VOLUME Draaien om het volumeniveau van kanaal 2 te wijzigen.

11. AUX INGANG RCA-ingangen (links en rechts) voor lijnsignalen.

12. KANAAL 1 + 2 LIJNUITGANG RCA-aansluitingen (links en rechts) voor lijnsignalen voor kanaal 1 en 2.

13. LAN RJ45 LAN-aansluiting voor het invoeren van een internetkabel.

14. BT ANTENNE Plaats de meegeleverde BT-antenne om de BT-ontvangst te maximaliseren.

15. WIFI ANTENNE Plaats de meegeleverde WiFi-antenne om de WiFi-ontvangst te maximaliseren.

16. LUIDSPREKERUITGANG Luidsprekeruitgang voor het aansluiten van luidsprekers op kanaal 1 en 2.

17. STROOMINGANG EN ZEKERINGHOUDER Aansluiting voor het bijgeleverde netsnoer. Zie "VERVANGEN ZEKERING" voor instructies over het vervangen van de zekering.

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te vervangen door een zekering van hetzelfde type en waarde. Voor het vervangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouder op het achter paneel met een passende platte schroevendraaier. Stap 2: Verwijder de oude zekering uit de zekeringhouder. Stap 3: Installeer de nieuwe zekering in de zekeringhouder. Stap 4: Plaats de zekeringhouder in de behuizing.

VERBINDEN MET BT

1. Zet BT aan op je smartphone of tablet.

2. Druk op INPUT totdat de BT-LED brandt.

3. Houd AFSPELEN/PAUZEREN gedrukt om bestaande verbindingen te verwijderen en koppeling mogelijk te maken.

4. Zoek naar "WT460A" in het BT-menu van de smartphone of tablet.
5. Maak verbinding met "WT460A". Als het koppelen is gelukt, stopt de BT-LED met knipperen.

INSTELLEN

Plaats de WT460A zodanig dat het apparaat de best mogelijke ontvangst heeft. Terwijl de WT460A nog steeds uitgeschakeld is, sluit je het apparaat aan op het lichtnet via het meegeleverde netsnoer.

Voor de beste ontvangst van zowel BT streaming- als WiFi-signalen, dien je de antennes te installeren.

Als je een extern afspeelapparaat gebruikt, sluit dit dan aan op de AUX input RCA-aansluitingen op het achterpaneel van de WT460A.

De WT460A heeft 2 afzonderlijke versterkers (CH 1 en CH2), beide met linker en rechter uitgangsaansluitingen in de luidsprekeruitgang.

OPMERKING: de minimale impedantiebelasting per kanaal is 4 Ohm.

BEDIENING

Als alle aansluitingen correct zijn gemaakt: schakel de WT460A in, de power-LED brandt.

Kies de juiste invoermodus door op INPUT / WPS / RESET te drukken.

Normaal gesproken start het afspelen automatisch wanneer een SD-kaart of USB-stick in de bijbehorende sleuf wordt geplaatst. Is dit niet het geval, selecteer dan USB of SD door op INPUT / WPS / RESET te drukken om de modus handmatig te starten. Druk op AFSPELEN / PAUZEREN om het afspelen te starten.

Voor alle modi: druk op VORIGE / VOLUME - of VOLGENDE / VOLUME + om van track te veranderen. Houd dezelfde knoppen ingedrukt om het volume respectievelijk te verlagen of te verhogen.

Fabrieksreset: houd INPUT / WPS / RESET gedurende 5 seconden ingedrukt om een fabrieksreset uit te voeren. Het apparaat wordt teruggezet naar de fabrieksinstellingen.

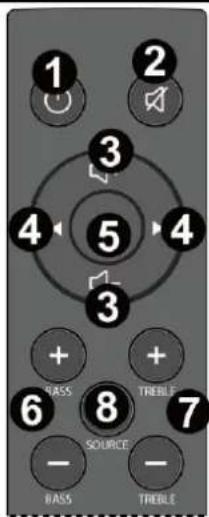

AFSTANDBEDIENING

1. AAN/UIT
   Druk hierop om het apparaat aan/uit te zetten.
2. MUTE
   Druk hierop om mute in-/uit te schakelen.
3. VOLUME
   Druk hierop om het volumeniveau te verlagen of te verhogen.
4. VORIGE/VOLGENDE
   Druk hierop om naar het vorige of volgende nummer te gaan.
5. AFSPELEN/PAUZE
   Druk hierop om het afspelen te starten/hervatten of pauzeren.
6. BASS
   Druk hierop om het niveau van de lage tonen te verhogen of te verlagen.
7. TREBLE
   Druk hierop om het niveau voor de hoge tonen te verhogen of te verlagen.
8. SOURCE
   Druk hierop om de ingangsmodus te wijzigen.

1 2 3 4 5 6 7 RASS SOURCE RASS TREBLE

DOWNLOAD EN INSTALLEER WIIM LEGACY PLAYER APP

Download de laatste versie van de LEGACY Player app via Apple store of Google play. Hier vind je ook de nieuwste functies en uitleg over het gebruik ervan.

Open de WiiM Legacy Player app. Na het welkomstscherm van de app wordt een zoekscherm getoond. Als de WT460A verbonden is met het lokale internet, zal het zoeken resulteren in het vinden van een of meer apparaten. De app zal automatisch doorgaan naar de lijst met gevonden apparaten.

Als de WT460A niet is gekoppeld, selecteer dan Add Device - WiiM Cobblestones om handmatig verbinding te maken.

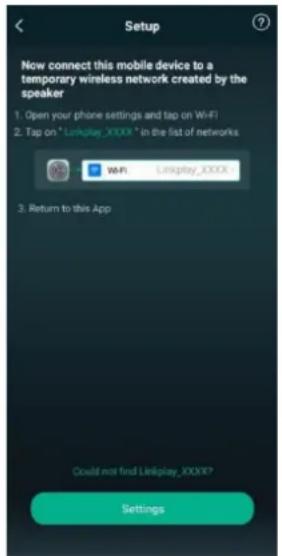

Zodra WiiM Cobblestones is geselecteerd, geeft het vervolgvenster de opdracht om te zoeken en verbinding te maken met "LinkPlay_XXXX". Zoek in dit geval naar WT460A.

Selecteer Instellingen om naar het WiFi instellingenmenu te gaan, alle beschikbare toegangspunten die binnen bereik zijn worden hier weergegeven.

Selecteer WT460A om verbinding te maken, de smartphone zal proberen direct verbinding te maken met de WT460A.

Als de verbinding gelukt is, wordt de WiFi-verbinding gemaakt zonder internettoegang.

Nog steeds in het WiFi instellingenmenu druk je op de terugknop om terug te gaan naar de WiiM Legacy Player app. Het opvolgende scherm vraagt om de WT460A te verbinden met het lokale netwerk.

Selecteer het voorkeursnetwerk. Standaard selecteert de app het standaard WiFi-netwerk waarmee de smartphone verbonden is. Er is een optie om handmatig het gewenste netwerk te selecteren. Voer het netwerkwachtwoord in en druk op Doorgaan. Het verbindingsproces wordt gestart.

Opmerking: de WT460A moet verbonden zijn met een netwerk dat werkt op de standaard 2,4GHz band.

Een melding bevestigt dat de verbinding met succes tot stand is gebracht en de signaalsterkte wordt weergegeven. Klik op Volgende, het scherm Name Device wordt weergegeven. In dit scherm kan de gebruiker de WiFi-verbinding een beschrijvend label geven (bijvoorbeeld "Eetkamer" of "Tuin"). Selecteer na deze stap de > pijl rechtsboven in het scherm om verder te gaan.

Het opvolgende scherm toont de versterker in de apparatenlijst. Er kunnen meerdere versterkers in de lijst staan met verschillende namen, allemaal te bedienen vanuit deze app.

Druk op het instellingenpictogram om het instellingenmenu te openen voor het betreffende aangesloten apparaat, in dit geval de WT460A-versterker.

Selecteer de WT460A, tik op de statusbalk onderin het scherm om informatie over dit apparaat uit te vouwen.

Het huidige nummer, de albumhoes, de voortgangsbalk en de afspeelregelaars worden weergegeven.
