NÁVOD K OBSLUZE WT460A Power Dynamics

Gratulujeme ke koupi tohoto produktu Power Dynamics. Před použitím výrobku si pečlivě přečtěte tento návod, abyste mohli plně využívat všechny jeho funkce.

Před použitím přístroje si přečtěte tuto přiručku. Postupujte podle pokynů, aby nedošlo ke zneplatnění záruky. Přijměte veškerá preventivní opatření, abyste zabránili požáru nebo úrazu elektrickým proudem. Opravy smí provádět pouze kvalifikovaný technik, aby nedošlo k úrazu elektrickým proudem. Návod si uschovejte pro budoucí použití.

• Před použitím přístroje se poradte s prodávajícím. Při prvním zapnutí jednotky může dojít k zápachu. To je normální a po chvíli to zmizí.
• Přístroj obsahuje části pod napětím. Proto neotvírejte jeho kryt.
• Neumistujte do přístroje kovové předměty a nelijte na ni tekutiny. Mohlo by dojít k úrazu elektrickým proudem a poruše.
• Neumist'ujte jednotku do blízkosti zdrojů tepla, jako jsou radiátory apod.
• Neumistujte jednotku na vibrující povrch. Nezakrývejte ventilační otvory.
• Jednotka není vhodná pro trvalé používání.
• S napájecím kabelem buďte opatrní a nepoškozujte jej. Vadný nebo poškozený napájecí kabel může způsobit úraz elektrickým proudem, nebo poruchu.
• Při odpojování zařízení od zásuvky vždy tahejte za zástrčku, nikdy ne za kabel.
• Nezapojujte a neodpojujte přístroj mokrýma rukama.
• Pokud je poškozena zástrčka a / nebo napájecí kabel, musí být opraveny kvalifikovaným technikem.
• Pokud je jednotka poškozena do takové míry, že jsou vidět vnitřní části, NEZAPOJUJTE jednotku do zásuvky ani ji NEZAPÍNEJTE. Kontaktujte svého prodejce. NEPŘIPOJUJTE jednotku k reostatu nebo stmívači.
• Aby nedošlo k požáru, nebo úrazu elektrickým proudem, nevystavujte jednotku dešti a vlhkosti.
• Všechny opravy musí provádět pouze kvalifikovaný technik.
• Připojte přístroj k uzemněné sitové zásuvce (220 - 240 V, střídavý / 50 Hz) chráněné pojistkou 10 - 16 A.
• Během bouřky nebo pokud nebudete jednotku delší dobu používat, odpojte ji od elektrické sítě. Pokud zařízení nepoužíváte, odpojte jej od elektrické sítě.
• Pokud jednotku nebudete delší dobu používat, může dojit ke kondenzaci vlhkosti. Než přístroj zapnete, nechejte jej dosáhnout pokojovou teplotu. Nikdy nepoužívejte jednotku ve vlhkých místnostech nebo venku.
• Abyste předešli nehodám na veřejnosti, musíte postupovat podle příslušných pokynů a instrukcí.

• Zařízení opakovaně nezapínejte a nevypínejte. Tím se zkracuje jeho životnost.

• Uchovávejte jednotku mimo dosah dětí. Nenechávejte jednotku bez dozoru.

• K čištění spínačů nepoužívejte čisticí spreje. Zbytky těchto sprejů způsobují, že se na spínačích usazuje prach a mastnota. V případě poruchy vždy vyhledejte radu od odborníka.
• Na ovládací prvky netlačte silou.
• Tato jednotka má uvnitř reproduktor, který může způsobit magnetické pole. Udržujte proto toto zařízení ve vzdálenosti alespoň 60 cm od počítače nebo televize.
• Pokud má tato jednotka vestavěnou dobíjecí baterii, tak ji dobijte alespoň 1x za 3 měsíce. Jinak může dojít k poškození baterie.
• Pokud je baterie poškozená, vyměňte ji za baterii se stejnými specifikacemi. Poškozenou baterii zlikvidujte ekologicky.
• Pokud Vám přístroj upadnul, nechte ho před opětovným zapnutím zkontrolovat kvalifikovaným technikem.
• K čištění jednotky nepoužívejte chemikálie. Poškozují lak. Jednotku čistěte pouze suchým hadříkem.
• Uchovávejte mimo dosah elektronických zařízení, která mohou způsobovat rušení.
• K opravám používejte pouze originální náhradní díly, jinak může dojít k vážnému poškození nebo nebezpečnému záření.
• Před odpojením od sitě nebo od jiného zařízení přístroj vypněte. Před přemistováním přístroje odpojte všechny napájecí i jiné kabely.
• Zajistěte, aby nemohlo dojít k poškození síťového kabelu, když po něm lidé kráčí. Před každým použitím zkontrolujte přívodní kabel, zda není poškozený nebo vadný!
• Sítové napětí je 220 – 240 V, AC / 50Hz. Zkontrolujte, zda se napětí v zásuvce shoduje. Pokud cestujete, zkontrolujte, zda je v dané zemi pro tuto jednotku vhodné sítové napětí.
• Uschovejte originální obalový materiál, abyste mohli jednotku v případě potřeby přepravit v bezpečných podmínkách.

Tento znak upozorňuje uživatele na vysokému napětí, které je uvnitř přístroje a které je dostatečně velké, aby způsobilo nebezpečí úrazu elektrickým proudem.

Tento znak upozorňuje uživatele na důležité pokyny obsažené v této příručce, kterou by si měl před používáním přečíst a dodržovat.

Jednotka má certifikát CE. Na jednotce je zakázáno provádět jakékoli změny. Certifikát CE by tím pozbyl platnost a zboží by přišlo o záruku!

POZNÁMKA: Aby bylo zajištěno, že jednotka bude fungovat normálně, musí být používána v místnostech s teplotou mezi 5 °C a 35 °C.

Elektrické výrobky se nesmí ukládat do domácího odpadu. Přineste je, prosím, do recyklačního centra. Zeptejte se místních úřadů nebo prodejce na postup. Specifikace jsou typické. Skutečné hodnoty se mohou z jedné jednotky na druhou mírně změnit. Specifikace lze změnit bez předchozího upozornění.

Nepokoušejte se sami provádět žádné opravy. To by zneplatnilo vaši záruku. Na jednotce neprovádějte žádné změny. Tím by také zanikla vaše záruka. Záruka se nevztahuje na nehody nebo škody způsobené nevhodným použitím nebo nerespektováním varování obsažených v této příručce. Power Dynamics nemůže něst odpovědnost za zranění osob způsobená nerespektováním bezpečnostních doporučení a varování. To platí také pro všechny škody v jakékoli formě.

POKYNY PO VYBALENÍ

POZOR! Ihned po obdržení produktu pečlivě vybalte krabici, zkontrolujte obsah, zda jsou všechny součásti přítomny a zda jsou v bezvadném stavu. Okamžitě informujte přepravce i prodejce a uschovejte obal ke kontrole, pokud se objeví nějaké známky poškození, nebo pokud obal samotný vykazuje známky nesprávné manipulace. Ponechte si veškerý původní balicí materiál. V případě, že produkt bude muset být vrácen do továrny, je důležité, aby byl vrácen a zabalen v původní krabici. Pokud bylo zařízení vystaveno drastickým výkyvům teploty (např. v rámci přepravy), nezapínejte jej okamžitě. Vznikající kondenzovaná voda může poškodit vaše zařízení. Nechejte zařízení vypnuté, dokud nedosáhne pokojové teploty.

NAPÁJENÍ

Štítek na zadní/spodní straně výrobku udává síťové napětí, ke kterému musí být výrobek připojen. Zkontrolujte, zda síťové napětí odpovídá tomuto napětí. Jiné než uvedené napětí může způsobit neopravitelné poškození přístroje. Přístroj musí být také připojen přímo k síťovému napětí a nesmí být použit žádný stmívač nebo nastavitelný zdroj napájení.

Přístroj vždy připojujte k chráněnému obvodu (jistič nebo pojistka). Ujistěte se, že má zařizení vhodné elektrické uzemnění, abyste předešli riziku úrazu elektrickým proudem nebo požáru.

PŘEHLED

1. ZAPNUTÍ/VYPNUTÍ NAPÁJENÍ Stisknutím zapnete/vypnete zařízení.

2. LED INDIKÁTORY VSTUPU Označení aktuálního režimu přehrávání.

3. USB Vstup USB, pouze pro přehrávání.

4. INFRAČERVENÝ PŘIJÍMAČ DÁLKOVÉHO OVLÁDÁNÍ

5. PŘEDCHOZÍ / HLASITOST - Stisknutím přejdete na předchozí skladbu, stisknutím a podržením snížíte úroveň hlasitosti.

6. PŘEHRÁVÁNÍ/PAUZA / PÁROVÁNÍ (PAIRING) Stisknutím spustíte/obnovíte nebo pozastavíte přehrávání. Stisknutím a podržením zahájíte párování BT.

7. DALŠÍ / HLASITOST + Stisknutím přejidete na další skladbu, stisknutím a podržením zvýšíte úroveň hlasitosti.

8. INPUT / WPS / RESET Stisknutím tlačítka změníte vstupní režim. Stisknutím a podržením po dobu 5 sekund obnovíte tovární nastavení. Současným stisknutím tlačítka WPS na směrovači (pokud je to možné) zahájíte rychlé párování.

9. ÚROVEŇ KANÁLU 1 Otáčením změníte úroveň hlasitosti kanálu 1.

10. ÚROVEŇ KANÁLU 2 Otáčením změníte úroveň hlasitosti kanálu 2.

11. VSTUP AUX Levá a pravá vstupní zásuvka linkového signálu RCA.

12. LINKOVÝ VÝSTUP KANÁLU 1 + 2 Levá a pravá zásuvka linkového signálu RCA pro kanál 1 a 2.

13. LAN Konektor RJ45 LAN pro prípojení internetového kabelu.

14. BT ANTÉNA Nainstalujte dodanou anténu BT, abyste maximalizovali příjem BT.

15. WIFI ANTÉNA Instalace dodané antény WiFi pro maximalizaci příjmu WiFi.

16. VÝSTUP REPRODUKTORU Výstupní svorka reproduktorů pro připojení reproduktorů ke kanálu 1 a 2.

17. VSTUP STŘÍDAVÉHO PROUDU A DRŽÁK POJISTEK Zásuvka pro připojení dodaného napájecího kabelu. Pokyny k výměně pojistky naleznete v části "VÝMĚNA POJISTKY".

VÝMĚNA POJISTKY

Pokud je pojistka vadná, vyměňte ji za pojistku stejného typu a hodnoty. Před výměnou pojistky odpojte napájecí kabel.

Postup:
Krok 1: Otevřete držák pojistky na zadním panelu pomocí montážního šroubováku.
Krok 2: Vyjměte starou pojistku z držáku pojistky.
Krok 3: Nainstalujte novou pojistku do držáku pojistky.
Krok 4: Vyměňte držák pojistky v krytu.

PŘIPOJENÍ K BT

Připojení zařízení BT k zesilovači provedte podle následujících kroků:

1. Zapněte BT na svém smartphonu nebo tabletu.

2. Stiskněte tlačitko INPUT, dokud se nerozsvítí kontrolka BT.

3. Zapněte BT na svém smartphonu nebo tabletu.

4. Stiskněte tlačitko INPUT, dokud se nerozsvítí kontrolka BT.

5. Stisknutim a podržením tlačítka PŘEHRÁVÁNÍ/PAUZA / PÁROVÁNÍ zrušíte všechna stávající BT připojení a zpřístupníte párování.

6. V nabídce BT smartphonu nebo tabletu vyhledejte "WT460A".
7. Připojte "WT460A". Po úspěšném spárování přestane kontrolka BT blikat.

NASTAVENÍ

Umistěte zařízení WT460A tak, aby byl zajištěn co nejlepší přijem. Když je zařízení WT460A stále vypnuté, připojte jej k elektrické síti pomocí dodaného napájecího kabelu. Abyste dosáhli co nejlepšího příjmu jak pro streamování BT, tak pro signály WiFi, ujistěte se, že jsou antény nainstalovány.

Pokud používáte externí přehrávací zařízení, připojte je ke vstupním zásuvkám RCA AUX na zadním panelu WT460A.

WT460A má 2 samostatné zesilovače (CH 1 a CH2), oba mají levou a pravou výstupní zásuvku umístěnou ve výstupní svorce reproduktoru.

POZNÁMKA: minimální impedanční zátěž na kanál je 4 Ohmy.

OPERACE

Pokud jsou všechna připojení správně provedena: zapněte napájení WT460A, rozsvití se kontrolka napájení. Stisknutím tlačítka INPUT / WPS / RESET zvolte správný vstupní režim.

Za normálních okolností se přehrávání spustí automaticky po vložení karty SD nebo paměťového zařízení USB do příslušného slotu. Pokud tomu tak není, vyberte USB nebo SD stisknutím tlačítka INPUT / WPS / RESET a spustíte příslušný režim ručně. Stisknutím tlačítka PŘEHRÁVÁNÍ/PAUZA spustíte přehrávání.

Pro všechny režimy: Stisknutím tlačitka PŘEDCHOZÍ / HLASITOST - nebo DALŠÍ / HLASITOST + můžete měnit skladby. Stisknutím a podržením stejných tlačítek snížíte, resp. zvýšíte hlasitost.

Obnovení továrního nastavení: Stisknutím a podržením tlačítka INPUT / WPS / RESET po dobu 5 sekund zahájíte obnovení továrního nastavení. Zařízení se vrátí do továrního nastavení.

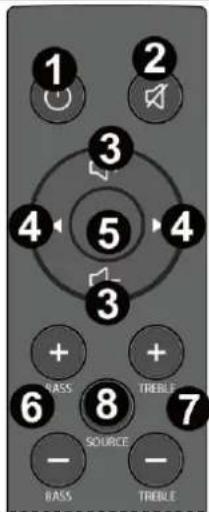

DÁLKOVÉ OVLÁDÁNÍ

1. ZAPNUTÍ/VYPNUTÍ NAPÁJENÍ
   Stisknutím zapnete/vypnete zařizení.
2. MUTE
   Stisknutím (zrušite) ztlumení zařízení.
3. ÚROVEŇ HLASITOSTI
   Stisknutím snížíte nebo zvýšíte úroveň hlasitosti.
4. PŘEDCHOZÍ/NASTUPUJÍCÍ
   Stisknutím přepnete na předchozí skladbu nebo přeskočíte na další.
5. PŘEHRÁVÁNÍ/PAUZA
   Stisknutím spustíte/obnovíte nebo pozastavíte přehrávání.
6. BASS
   Stisknutím zvýšíte nebo snížíte úroveň basů.
7. TREBLE
   Stisknutím zvýšíte nebo snížíte úroveň vysokých tónů.
8. SOURCE
   Stisknutím změníte vstupní režim.

1 2 3 4 5 4 3 + + 6 8 7 SOURCE - BASS TREBLE BASS TREBLE

STAŽENÍ A INSTALACE APLIKACE WIIM LEGACY PLAYER

Stáhněte si nejnovější verzi aplikace LEGACY Player prostřednictvím obchodu Apple Store nebo Google play. Zde také najdete nejnovější funkce a vysvětlení, jak je používat.

Otevřete aplikaci WiiM Legacy Player. Po uvítací obrazovce aplikace se zobrazí obrazovka s vyhledáváním. V případě, že je zařízení WT460A připojeno k místnímu internetu, bude výsledkem vyhledávání nalezení jednoho nebo více zařízení. Aplikace automaticky přejde na seznam s nalezenými zařízeními.

Pokud není WT460A připojen, vyberte možnost Přidat zařízení - WiiM Cobblestones a připojte jej ručně.

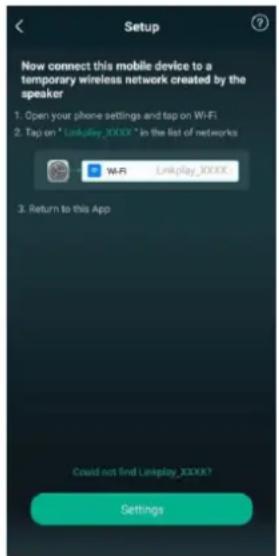

Jakmile je vybrána hra WiiM Cobblestones, na další obrazovce se zobrazí pokyn k vyhledání a připojení ke hře "LinkPlay_XXXX". V tomto případě vyhledejte WT460A.

Výběrem možnosti Nastavení přejděte do nabídky nastavení WiFi, kde se zobrazí všechny dostupné přístupové body, které jsou v dosahu. Pro připojení vyberte WT460A, smartphone se pokusí připojit k WT460A přímo.

Po úspěšném připojení se vytvoří připojení WiFi bez přístupu k internetu.

Stále v nabídce nastavení WiFi se stisknutím tlačítka zpět vrátíte do aplikace WiiM Legacy Player. Na další obrazovce se zobrazí výzva k připojení zařízení WT460A k místní siti.

Vyberte preferovanou sit'. Aplikace standardně vybere výchozí sit' Wi-Fi, ke které byl smartphone připojen. K dispozici je možnost ručního výběru požadované sitě. Zadejte heslo sitě a stiskněte tlačitko Pokračovat.

Spustí se proces připojení.

Poznámka: WT460A musí být připojen k síti, která pracuje ve standardním pásmu 2,4 GHz.

Oznámení potvrdí úspěšné navázání spojení a zobrazí se síla signálu.

Po kliknutí na tlačítko Další se zobrazí obrazovka Název zařízení. Tato obrazovka umožňuje uživateli přidělit připojení WiFi popisné označení (například "Jídelna" nebo "Zahrada"). Po tomto kroku pokračujte výběrem > šipky v pravém horním rohu obrazovky.

Na další obrazovce se zobrazí sada zesilovačů v seznamu zařízení. V seznamu může být uvedeno několik zesilovačů s různými názvy, které lze ovládat z této aplikace.

Kliknutím na 🌿 ikonu nastavení otevřete nabídku nastavení příslušného připojeného zařízení, v tomto případě zesilovače WT460A.

Vyberte zařízení WT460A, klepněte na stavový řádek ve spodní části displeje a rozbalte informace týkající se tohoto zařízení. Zobrazí se aktuální skladba, obal alba, ukazatel průběhu a ovládací prvky přehrávání.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA / TECHNICKÁ SPECIFIKACE

Playback options : BT 5.0 streaming, Internet radio, RJ45 ethernet play, USB

Output power: RMS : 240W

Impedance : 4 Ohm, 8 Ohm

Frequency response : 20Hz - 20.000Hz

Signal-to-noise ratio : >94dB

Input level: Line : 500mV

Power consumption : 0.145 - 0.090A

Dimensions (L x W x H) : 245 x 280 x 55mm (Without antennas)

Weight : 3,20 kg
