PBA60 - Receptor Power Dynamics - Manual de uso y guía de instrucciones gratis

Marca	Power Dynamics
Modelo	PBA60
Tipo de producto	Receptor / Amplificador de sonorización
Alimentación de red	220-240 V~, 50 Hz, fusible 10-16 A
Batería interna	Acumulador recargable de plomo, 24 V (entrada para batería externa)
Potencia de salida RMS	60 W
Salidas de altavoz	COM, 4 Ω, 8 Ω, 16 Ω, 70 V, 100 V
Entradas de audio	1 x MIC (XLR/Jack), 2 x Línea/MIC combo, 2 x Línea, 1 x Teléfono
Salida de línea	Sí (regleta)
Bluetooth	Sí, alcance 10 m sin obstáculos
Sintonizador FM	Sí, con antena dedicada
Reproductor multimedia	USB / SD / FM integrado
Ajustes	Volumen Master, canales, graves, agudos, VU-meter
Alimentación fantasma	Sí, conmutable por DIP
Prioridad de micrófono	Sí (Tel/Mic)
Protecciones	LED indicador de protección y recorte
Temperatura de funcionamiento	5 °C a 35 °C (interior)
Limpieza	Paño seco solamente
Dimensiones (aprox.)	482 x 88 x 300 mm (rack 2U)
Peso (aprox.)	10 kg
Garantía	Condicionada a un uso conforme

Preguntas frecuentes - PBA60 Power Dynamics

¿Cómo conectar un dispositivo Bluetooth?

Para conectar un dispositivo Bluetooth, active primero la función BT en su fuente (teléfono, tableta). En el amplificador, presione la tecla MODE para activar el modo BT. Busque "PD PBA" en la lista de dispositivos y selecciónelo. Si se solicita una contraseña, ingrese 0000. El alcance es de aproximadamente 10 metros sin obstáculos.

¿Cómo usar la salida de 100 V para un sistema de línea?

Para un sistema de 100 V, conecte el borne 100V al positivo (+) del altavoz y el borne COM al negativo (-). Los altavoces deben tener un transformador 70/100 V. La potencia total no debe superar la potencia RMS del amplificador (60 W). Conecte los altavoces en paralelo.

¿Cómo reemplazar el fusible?

Desconecte el aparato de la red. Abra el portafusibles en el panel trasero con un destornillador pequeño. Retire el fusible antiguo y reemplácelo por un fusible del mismo tipo y valor. Cierre el portafusibles.

¿Qué hacer si el aparato no se enciende?

Verifique el cable de red y el enchufe de pared. Asegúrese de que el fusible no esté fundido. Compruebe que el interruptor de red esté en posición ON. Si la batería interna está descargada, conecte la alimentación de red. Si el problema persiste, contacte a un técnico.

¿Cómo limpiar el aparato?

Use un paño seco y suave. Nunca use productos químicos, aerosoles o líquidos. Evite limpiar los interruptores con aerosoles ya que los residuos pueden crear depósitos.

¿Cuál es el procedimiento para recargar la batería interna?

La batería de plomo debe recargarse cada tres meses en caso de no uso prolongado. Conecte el aparato a la red para recargarla. Si está dañada, reemplácela por un modelo del mismo tipo y recicle la antigua.

¿Puedo conectar un micrófono dinámico y un micrófono de condensador?

Sí, el aparato acepta ambos. Para un micrófono de condensador, active la alimentación fantasma mediante el conmutador DIP (Pin 3). Asegúrese de que el micrófono sea compatible.

¿Cómo ajustar el ecualizador (graves/agudos)?

Los ajustes BASS y TREBLE están en el panel frontal. Gire en el sentido de las agujas del reloj para aumentar las frecuencias, en sentido contrario para disminuir. La posición de las 12 en punto es neutra. Ajuste según la fuente y la acústica.

¿Qué significa el indicador rojo '0' en el VU-meter?

El indicador rojo '0' indica recorte o distorsión de la señal. Si permanece encendido más que momentáneamente, reduzca el nivel MASTER para evitar dañar los altavoces.

¿Por qué hay un olor al encender por primera vez?

Un ligero olor es normal durante el primer uso. Proviene de los componentes nuevos y desaparece después de unos minutos. Si persiste o se vuelve fuerte, desconecte el aparato y contacte a un técnico.

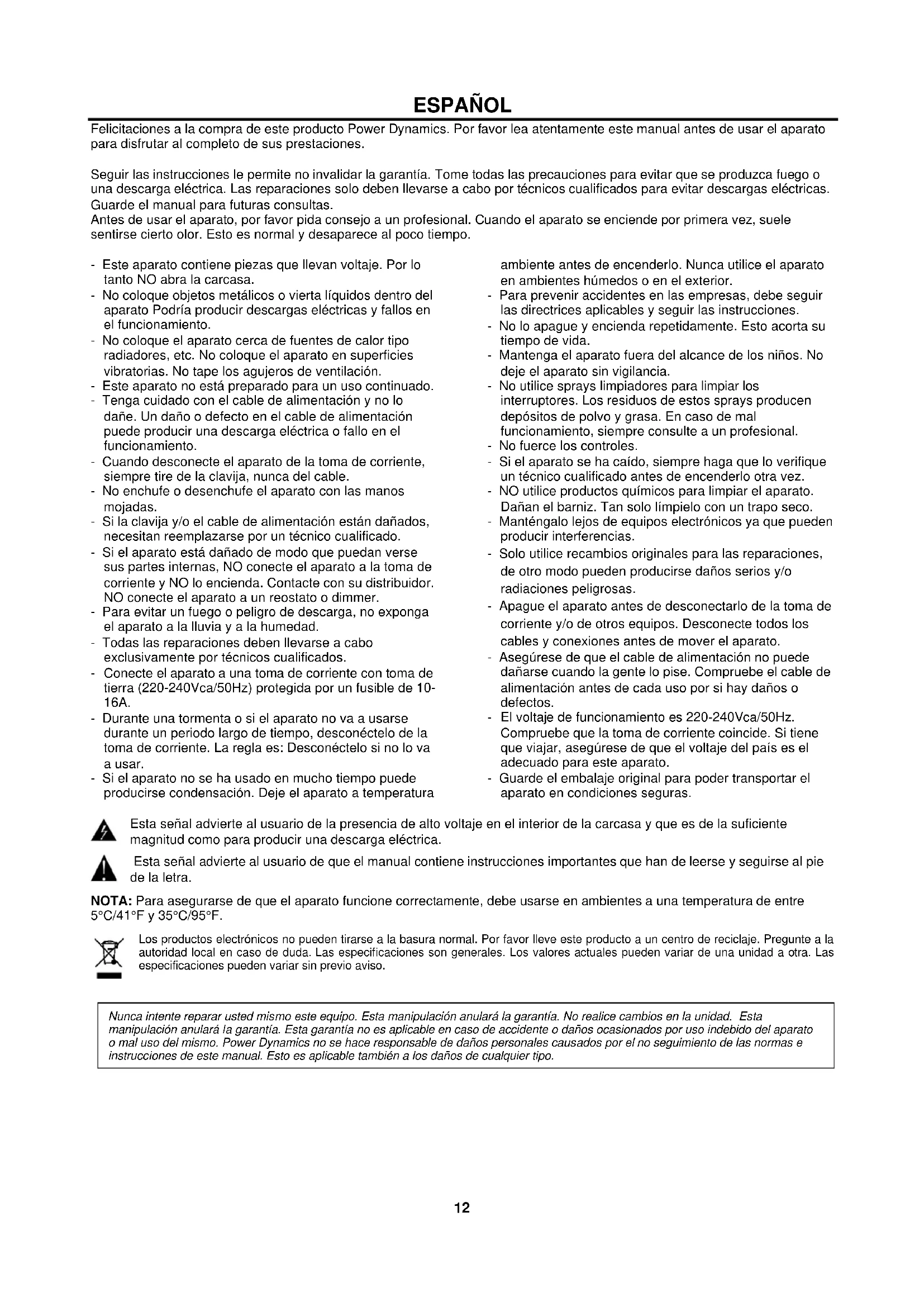

MANUAL DE USUARIO PBA60 Power Dynamics

Felicitaciones a la compra de este producto Power Dynamics. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura

ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.
- Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.
- No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
- Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
- No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
- No fuerce los controles.
- Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
- NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
- Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
- Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
- Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
- Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
- El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
- Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Power Dynamics no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

1. Media player
2. Indicador LED Power
3. Indicador LED Protect
4. Indicador LED Clip
5. Nivel de señal
6. Interruptor Power AC
7. Control Volúmen Mic 1

8. Control Volúmen Linea 1 / Mic 2

9. Control Volúmen Linea 2 / Mic 3

10. Control Volúmen Linea 3
11. Control Volúmen Linea 4
12. Control Volúmen Teléfono
13. Control Graves
14. Control Agudos
15. Control Volúmen Master

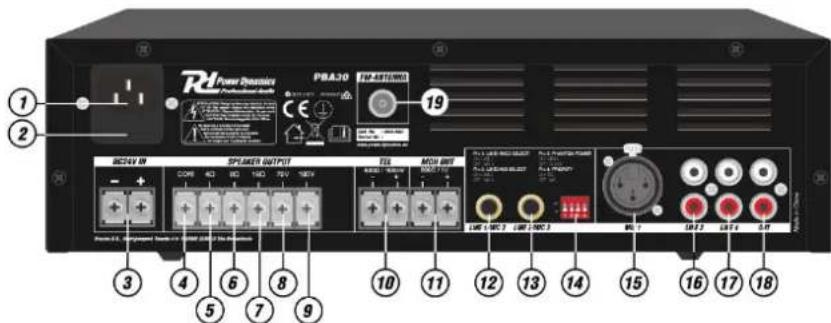

PANEL TRASERO

1. Conexión cable AC
2. Fusible
3. Entrada batería externa 24V DC
4. Salida altavoz COM
5. Salida altavoz 4Ohm (+)
6. Salida altavoz 8Ohm (+)
7. Salida altavoz 16Ohm (+)
8. Salida altavoz 70V (+)
9. Salida altavoz 100V (+)

10. Entrada Teléfono -

11. Salida MOH

12. Entrada Linea 1 / MIC 2
13. Entrada Linea 2 / MIC 3
14. Dipswitch para MIC, Linea, alimentación phantom y configuración prioritaria.
15. Entrada MIC 1
16. Entrada Linea 3
17. Entrada Linea 4
18. Salida Linea
19. FM Antena

Ajustes Dipswitch

PIN	FUNCIÓN	ON	OFF
Pin 1	Linea 1 / Micrófono 2	Linea 1	MIC 2
Pin 2	Linea 2 / Micrófono 3	Linea 2	MIC 3
Pin 3	Phantom Power	Open	Close
Pin 4	Priority	Tel	Mic

CONECTAR DISPOSITIVO BT

1. Active la función BT en su dispositivo (teléfono móvil, tableta, etc.) donde desee reproducir la música.
   Consulte las instrucciones de funcionamiento de ese dispositivo.
2. Pulse el botón "MODE" y active la función BT en su amplificador.
3. Seleccione "PD PBA" en su dispositivo BT y realice la conexión BT

Si se requiere contraseña, puede ingresar "0000".

Atención: La distancia BT es de aprox. 10 metros sin ninguna barrera.

Para los sistemas de línea de 100V, conecte el amplificador al primer altavoz del sistema usando un cable de altavoz de doble aislamiento que tenga una clasificación de corriente adecuada para manejar la salida total del amplificador.

Conecte el terminal de salida "100V" a la conexión positiva (+) del altavoz y la salida "COM" a la conexión negativa (-) del altavoz. Conecte otros altavoces en paralelo al primer altavoz con todos los terminales positivos y conectados entre sí y todos los terminales negativos conectados juntos como se muestra a continuación.

Un sistema de altavoces de línea de 100V puede incluir varios altavoces conectados entre sí. El factor determinante para cuántos altavoces se pueden utilizar en un solo amplificador es la potencia nominal. Para la mayoría de los propósitos, se aconseja conectar tantos altavoces como sea necesario con un voltaje combinado de no más del 90% de la potencia nominal del amplificador.

Los terminales de un altavoz de 100V están conectados a un transformador y en algunos casos, este transformador puede ser "tapped" para diferentes potencias. Estas grabaciones se pueden utilizar para ajustar el vataje (y el volumen de salida) de cada altavoz en el sistema para ayudar a lograr la potencia total ideal del sistema para el amplificador.

TERMINALES ALTAVOCES, CONEXIONES

Estos terminales ofrecen 3 salidas de baja tensión de 4Ω, 8Ω, 16Ω dependiendo de su combinación de altavoces. También está disponible una salida comercial de 70V / 100V.

Tenga en cuenta que sólo se debe conectar un cable al tornillo COM y un cable a la impedancia o vataje seleccionado.

ATENCIÓN: No se pueden realizar múltiples combinaciones en el nivel de salida.

Se proporcionan cuatro tipos diferentes de conexiones. La sección de baja impedancia: 4Ω, 8Ω, 16Ω está diseñada para conectar una pequeña cantidad de altavoces a su amplificador. La sección de 70V / 100V está especialmente diseñada para una distribución de múltiples altavoces. Cuando se utiliza la salida de 70V / 100V, los altavoces tienen que estar equipados con transformador de 70V / 100V. La cantidad máxima de altavoces a colocar en su línea de distribución es en relación con la potencia asignada a cada altavoz. El vataje total establecido en el lado secundario de los transformadores de su línea de altavoces no debe exceder la potencia máxima de salida RMS: 30W, 60W o 120W. El incumplimiento de esta norma puede causar daños permanentes al amplificador.

PASOS

• Cuando se realizan todas las conexiones al amplificador, gire todos los controles giratorios hacia abajo y encienda la alimentación y se encenderá un LED de encendido. Gire los controles BASS y TREBLE a la posición de las 12 en punto (apuntando hacia arriba) y gire el control giratorio MASTER hasta la mitad del camino para probar.
• Asegúrese de que una señal está siendo alimentada a una de las entradas de línea 1, 2, 3 o 4 y aumente gradualmente el control de volumen para ese canal hasta que se oiga la salida a través de los altavoces. Suba el MASTER al nivel máximo de volumen deseado y reduzca el control de volumen del canal si es necesario.
• Nota: La prueba inicial puede realizarse utilizando el reproductor de audio USB / SD / FM incorporado. La salida del amplificador está representada en los LEDs del medidor de nivel y se debe tener cuidado de que el LED rojo "0" sólo se encienda momentáneamente durante el uso. Cualquier cosa más larga que un flash corto de este LED puede estar indicando distorsión o recorte de la señal de salida y el MASTER debe ser girado hacia abajo.
• Si un micrófono está conectado a la entrada MIC1, asegúrese de que está encendido y si requiere alimentación phantom, asegúrese de que esta función esté habilitada. Aumente gradualmente su control de volumen mientras habla en el micrófono hasta alcanzar el nivel de volumen deseado. El micrófono no debe ser capaz de "oír" los altavoces, lo que puede causar retroalimentación (chillido o ruido aullido).
• Además de los controles de volumen de canal y MASTER, hay controles BASS y TREBLE EQ para ajustar el tono de la salida general. En la posición de las 12, estos controles no están aplicando ningún efecto a la señal (sin aumento o corte). Al mover el control BASS en el sentido de las agujas del reloj, se aumentan las frecuencias bajas en el audio, mientras que el movimiento en sentido antihorario reduce estas frecuencias bajas. Del mismo modo, mover el control TREBLE en el sentido de las agujas del reloj aumenta las altas frecuencias en el audio, mientras que moverlo en sentido contrario a las agujas del reloj cortará estas altas frecuencias. Ajuste estos controles EQ para adaptarlos al tipo de señal de audio o para compensar la acústica de la sala.

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, reemplace el fusible por un fusible del mismo tipo y valor. Antes de sustituir el fusible, desconectar de la corriente.

Procedimiento:

Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.

Paso 2: Retire el fusible viejo del portafusibles.

Paso 3: Instale el fusible nuevo en el portafusibles.

Paso 4: Vuelva a colocar el portafusibles en la caja.
