| Marka | Power Dynamics |
| Model | PBA60 |
| Typ produktu | Odbiornik / Wzmacniacz nagłośnieniowy |
| Zasilanie sieciowe | 220-240 V~, 50 Hz, bezpiecznik 10-16 A |
| Bateria wewnętrzna | Akumulator kwasowo-ołowiowy ładowalny, 24 V (wejście dla baterii zewnętrznej) |
| Moc wyjściowa RMS | 60 W |
| Wyjścia głośnikowe | COM, 4 Ω, 8 Ω, 16 Ω, 70 V, 100 V |
| Wejścia audio | 1 x MIC (XLR/Jack), 2 x Linia/MIC combo, 2 x Linia, 1 x Telefon |
| Wyjście liniowe | Tak (listwa zaciskowa) |
| Bluetooth | Tak, zasięg 10 m bez przeszkód |
| Tuner FM | Tak, z dedykowaną anteną |
| Odtwarzacz multimedialny | USB / SD / FM wbudowany |
| Ustawienia | Volume Master, kanały, basy, soprany, VU-metr |
| Zasilanie phantom | Tak, przełączane przez DIP |
| Priorytet mikrofonu | Tak (Tel/Mic) |
| Zabezpieczenia | Dioda LED sygnalizująca zabezpieczenie i przesterowanie |
| Temperatura pracy | 5 °C do 35 °C (wewnątrz) |
| Czyszczenie | Tylko suchą szmatką |
| Wymiary (ok.) | 482 x 88 x 300 mm (rack 2U) |
| Waga (ok.) | 10 kg |
| Gwarancja | Warunkowa przy użytkowaniu zgodnym z przeznaczeniem |
Często zadawane pytania - PBA60 Power Dynamics
Pytania użytkowników dotyczące PBA60 Power Dynamics
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Odbiornik w formacie PDF za darmo! Znajdź swoją instrukcję PBA60 - Power Dynamics i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. PBA60 marki Power Dynamics.
INSTRUKCJA OBSŁUGI PBA60 Power Dynamics

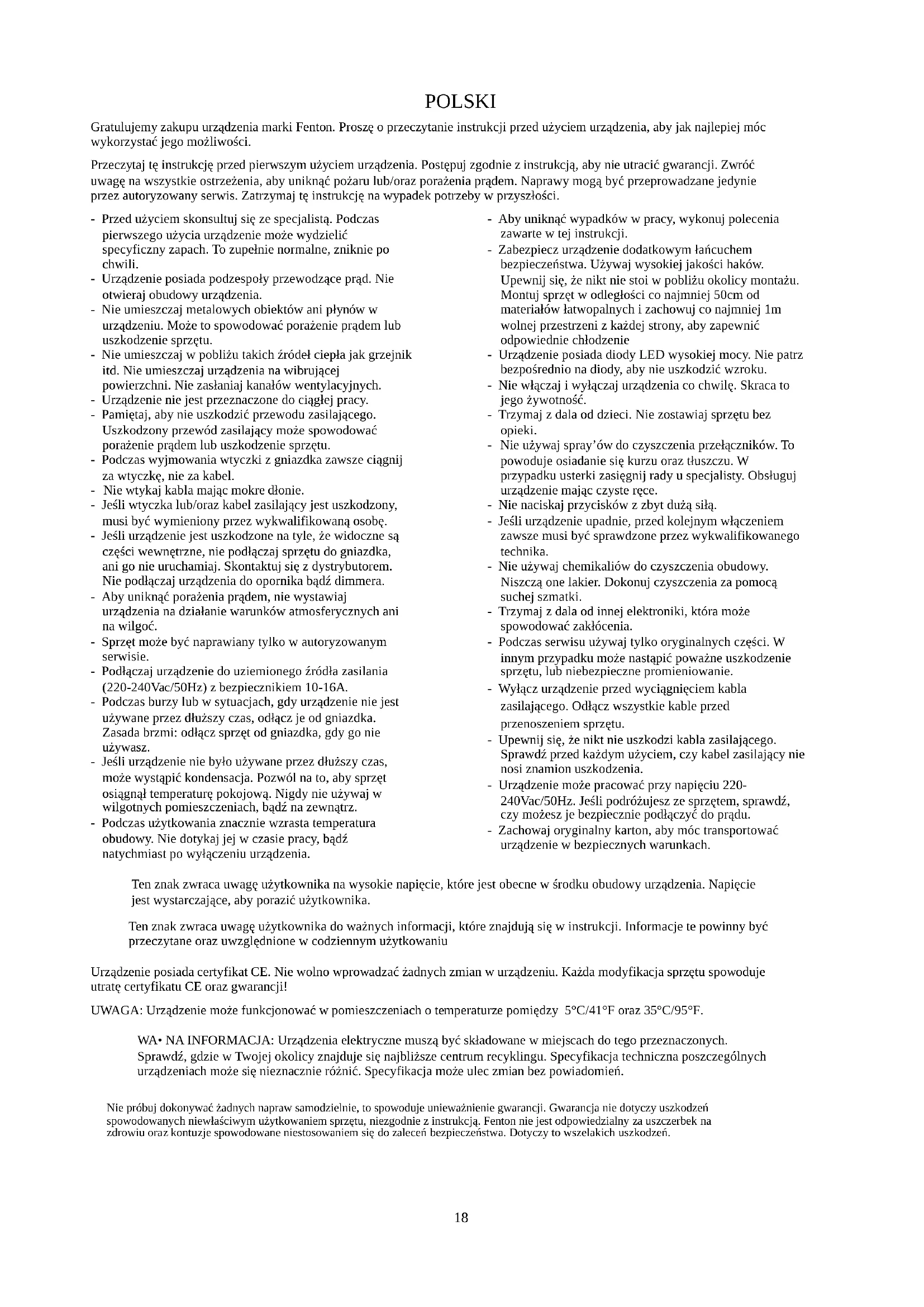

Gratulujemy zakupu urządzenia marki Fenton. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.
Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.
- Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
- Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
- Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
- Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zasłaniaj kanałów wentylacyjnych.
- Urządzenie nie jest przeznaczone do ciągłej pracy.
- Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
- Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
- Nie wtykaj kabla mając mokre dłonie.
- Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
- Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika bądź dimmera.
- Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
- Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
- Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
- Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
- Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.
- Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.
- Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.
- Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie
- Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
- Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
- Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
- Nie używaj spray'ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
- Nie naciskaj przycisków z zbyt dużą siłą.
- Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
- Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
- Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
- Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
- Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odlącz wszystkie kable przed przenoszeniem sprzętu.
- Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
- Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
- Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.
Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.
Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu
Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!
UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.
WA• NA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.
Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Fenton nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.
- Odtwarzacz multimedialny
- Wskaźnik zasilania LED
- Wskaźnik zabezpieczenia LED
- Wskaźnik przesterowania LED
- Wskaźnik wysterowania
- Włącznik zasilania
- Regulacja głośności mikrofonu 1
-
Regulacja głośności wejścia lin. 1/mikrofonu 2
-
Regulacja głośności wejścia lin. 2/mikrofonu 3
- Regulacja głośności wejścia liniowego 3
- Regulacja głośności wejścia liniowego 4
- Regulacja głośności telefonu
- Regulacja tonów niskich
- Regulacja tonów wysokich
- Regulacja głośności głównej MASTER
PANEL TYLNY
- Gniazdo zasilania
- Bezpiecznik
- Gniazdo do podłączenia zewnętrznego akumulatora 24V DC
- Wyjście głośnikowe COM (-)
- Wyjście głośnikowe 4Ohm (+)
- Wyjście głośnikowe 8Ohm (+)
- Wyjście głośnikowe 16Ohm (+)
- Wyjście głośnikowe 70V (+)
- Wyjście głośnikowe 100V (+)
-
Wejście telefoniczne
-
Wyjście MOH (Music on Hold)
- Wejście liniowe 1/ mikrofonowe 2
- Wejście liniowe 2 / mikrofonowe 3
- Przełączniki dipswitch dla ustawienia mikrofonu, wejścia liniowego, zasilania phantom oraz ustawień priorytetu
- Wejście mikrofonowe 1
- Wejście liniowe 3
- Wejście liniowe 4
- Wyjście liniowe
- Antena FM
Ustawienia przeł czników dipswitch
| PIN | FUNKCJA | ON | OFF |
| Pin 1 | Wybór wejście liniowe 1 / mikrofon 2 | Line 1 | Mik. 2 |
| Pin 2 | Wybór wejście liniowe 2 / mikrofon 3 | Line 2 | Mik. 3 |
| Pin 3 | Zasilanie phantom | Wł. | Wył. |
| Pin 4 | Priorytet | Telefon | Mikro. |
POŁ CZENIE BT
- Uruchom funkcję Bluetooth na urządzeniu, z którego chcesz odtwarzać muzykę (telefon/tablet itp.). Jeśli nie wiesz jak to zrobić, zajrzyj do instrukcji obsługi dołączonej przez producenta.
- Naciśnij na zestawie nagłośnieniowym przycisk "MODE", oraz wybierz funkcję BT.
- Odśwież listę wyszukanych urządzeń BT oraz wybierz "PD PBA", aby sparować urządzenia.
Jeśli wymagane jest hasło, wprowadź "0000".
Uwaga! Maksymalny zasięg pracy bezprzewodowej wynosi ok 10m (w otwartej przestrzeni).
Dla systemów radiowęzłowych 100V, należy podłączyć pierwszy głośnik do wzmacniacza przy użyciu kabla z podwójną izolacją oraz możliwością utrzymania odpowiedniej mocy wychodzącej ze wzmacniacza.
Podłącz wyjście 100V na wzmacniaczu z plusem (+) na głośniku oraz wyjście COM z minusem (-). Podłącz kolejne głośniki równolegle - tak, aby (+) były złączone ze sobą, oraz (-) były złączone ze sobą. W razie problemów z poprawnym podłączeniem, spójrz na poniższy obrazek.
System 100V może obsłużyć wiele głośników połączonych ze sobą jednocześnie. To, ile głośników można podłączyć jednocześnie determinuje moc wyjściowa wzmacniacza. W większości zastosowań uznaje się, że należy podłącać tyle głośników, aby ich sumaryczna moc nie przekraczała 90% mocy wyjściowej wzmacniacza. Złącza 100V na głośniku są połączone z transformatorem. W niektórych przypadkach transformator umożliwia wybór mocy, z jaką pracuje głośnik (np. 2, 4 lub 8W). Ułatwia to osiągnięcie odpowiedniej mocy lub dogodny wybór liczby głośników.
GNIAZDA GŁO NIKOWE
Złącza oferują możliwość użycia 3 wyjść głośnikowych niskonapięciowych: 4Ω, 8Ω, 16Ω – w zależności od użytych głośników. Dostępne są także wyjścia komercyjne 70V/100V.
Zwróć uwagę na to, że jeden przewód powinien być podłączony do złącza COM, a drugi do wybranej impedancji (4Ω, 8Ω, 16Ω) lub napięcia (70V/100V).
UWAGA: Nie można mieszać kombinacji używania wyjść głośnikowych!
Do dyspozycji mamy 4 różne typy połączeń. Sekcja niskiej impedancji: 4Ω, 8Ω, 16Ω są dedykowane niewielkiej liczbie głośników podłączonych do wzmacniacza. Połączenia 70V/100V są przeznaczone do użycia większej liczby głośników. Aby móc pracować w trybie 70/100V, głośnik musi być wyposażony w specjalny transformator. Maksymalna liczba głośników podłączonych do wzmacniacza jest uzależniona od ich mocy. Moc sumaryczna głośników nie może przekraczać maksymalnej mocy RMS: 30, 60 lub 120W. W innym przypadku można spowodować trwałe uszkodzenie wzmacniacza!
U· YTKOWANIE WZMACNIACZA
- Po podłączeniu wszystkich głośników, przekręć wszystkie pokrętła do pozycji 0, a następnie włącz wzmacniacz. Zapali się dioda informująca o zasilaniu. Przekręć pokrętła BASS oraz TREBLE do pozycji “godzina 12” oraz zwiększ odrobinę głośność za pomocą pokrętła MASTER.
- Upewnij się, że sygnał audio jest podłączony do jednego z wejść liniowych oraz zwiększaj stopniowo głośność na danym wejściu, aż usłyszysz dźwięk w głośnikach. Zwiększ głośność MASTER do maksymalnego wymaganego poziomu, a ewentualnej korekcji głośności dokonuj za pomocą pokręteł danych wejść.
- Informacja: Początkowy test może być wykonany przy użyciu wbudowanego odtwarzacza MP3/radia FM. Moc wyjściowa wzmacniacza jest wyświetlana za pomocą wskaźnika LED i trzeba zwracać uwagę, aby dioda "0" zapalała się tylko momentami. Świecenie tej diody dłuższe niż przez ułamek sekundy może wskazywać na zniekształcenia lub przesterowanie sygnału. W takim przypadku należy zmniejszyć głośność pokrętem MASTER.
- Jeśli mikrofon jest podłączony do wejścia MIC1, upewnij się, że jest włączony. Jeśli jego działanie wymaga zasilania phantom – sprawdź, czy ta funkcja jest uruchomiona. Stopniowo zwiększaj głośność mikrofonu, mówiąc jednocześnie do niego. Mikrofon nie powinien “słyszeć głośników”, ponieważ może to spowodować sprzęganie się (nieprzyjemne piski).
- Poza pokrętłami głośności kanału i MÄSTER, masz do dyspozycji regulacje tonów niskich i wysokich. Pokrętła ustawione w pozycji "godzina 12" nie wpływają w żaden sposób na brzmienie sygnału wyjściowego. Przekręcenie pokrętła BASS w prawo podbije niskie częstotliwości, natomiast przekręcenie w lewo zmniejszy ich ilość. Sytuacja jest analogiczna w przypadku pokrętła regulacji tonów wysokich. Użyj tych pokręteł, aby dopasować dźwięk do warunków akustycznych.
