INSTRUKCJA OBSŁUGI PDW500MP3 Power Dynamics

Gratulujemy zakupu urządzenia marki Power Dynamics. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed rozpoczęciem użytkowania urządzenia należy zasięgnąć porady specjalisty. Przy pierwszym włączeniu urządzenia może pojawić się nieprzyjemny zapach. Jest to normalne i po chwili zniknie.
• Urządzenie zawiera części przewodzące napięcie. Dlatego NIE należy otwierać obudowy.
• Nie należy umieszczac metalowych przedmiotów ani wlewać płynów do urządzenia. Może to spowodować porażenie prądem elektrycznym i nieprawidłowe działanie.
• Nie należy umieszcać urządzenia w pobliżu źródeł ciepła, takich jak grzejniki itp. Nie umieszczać urządzenia na wibrującej powierzchni. Nie zakrywać otworów wentylacyjnych.
• Urządzenie nie nadaje się do pracy ciągłej.
• Należy zachować ostrożność z przewodem zasilającym i nie wolno go uszkodzić. Wadliwy lub uszkodzony przewód sieciowy może spowodować porażenie prądem elektrycznym i wadliwe działanie.
• Podczas odłączania urządzenia od gniazdka sieciowego należy zawsze wyciągać wtyczkę, a nie przewód.
• Nie należy podłączać ani odłączać urządzenia mokrymi rękami.
• Jeśli wtyczka i/lub przewód sieciowy są uszkodzone, należy je wymienić przez wykwalifikowanego technika.
• Jeśli urządzenie jest uszkodzone w takim stopniu, że widoczne są części wewnętrzne, NIE podłącać urządzenia do gniazdka sieciowego i NIE włącać urządzenia. Skontaktować się ze sprzedawcą.
• Aby uniknąć zagrożenia pożarem i porażeniem prądem, nie wystawiać urządzenia na działanie deszczu i wilgoci.
• Wszystkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowanego technika.
• Podłączyć urządzenie do uziemionego gniazdka sieciowego (220-240Vac/50Hz) zabezpieczonego bezpiecznikiem 10-16A.
• Podczas burzy z piorunami lub jeśli urządzenie nie będzie używane przez dłuższy okres czasu, należy odłączyć je od sieci elektrycznej. Zasada jest taka sama: Gdy urządzenie nie jest używane, należy je odłączyć od sieci zasilającej.
• Jeśli urządzenie nie było używane przez dłuższy okres czasu, może dojść do kondensacji pary wodnej. Przed włączeniem urządzenie powinno osiągnąć temperaturę pokojową.
• Nigdy nie używać urządzenia w wilgotnych pomieszczeniach lub na zewnątrz.

• Aby zapobiec wypadkom w firmach, należy postępować zgodnie z obowiązującymi wytycznymi i instrukcjami.

• Nie należy wielokrotnie włączać i wyłączać urządzenia. Skraca to żywotność urządzenia.

• Przechowywać urządzenie w miejscu niedostępnym dla dzieci. Nie pozostawiać urządzenia bez nadzoru.
• Do czyszczenia przełączników nie używać sprayów czyszczących. Pozostałości tych sprayów powodują osadzanie się kurzu i smaru. W przypadku awarii należy zawsze zasięgnąć porady specjalisty.
• Nie wolno wymuszać używania elementów sterujących.
• Wewnątrz urządzenia znajduje się głośnik, który może powodować pole magnetyczne. Urządzenie należy trzymać w odległości co najmniej 60 cm od komputera lub telewizora.
• Jeśli ten produkt ma wbudowany akumulator kwasowo- ołowiowy. Jeśli nie zamierzasz używać produktu przez dłuższy okres czasu, ładuj go co 3 miesiące. W przeciwnym razie bateria może ulec trwałemu uszkodzeniu.
• Jeśli bateria jest uszkodzona, należy wymienić ją na baterię o tej samej specyfikacji. Uszkodzoną baterię należy utylizować w sposób przyjazny dla środowiska.
• Jeśli urządzenie upadło, przed ponownym włączeniem należy je sprawdzić przez wykwalifikowanego technika.
• Do czyszczenia urządzenia nie należy używać środków chemicznych. Uszkodzą one lakier. Urządzenie należy czyścić wyłącznie suchą ściereczką.
• Trzymać z dala od sprzętu elektronicznego, który może powodować zakłócenia.
• Do napraw należy używać wyłącznie oryginalnych części zamiennych, w przeciwnym razie może dojść do poważnych uszkodzeń i/lub niebezpiecznego promieniowania.
• Przed odłączeniem urządzenia od sieci elektrycznej i/lub innych urządzeń należy je wyłączyć. Przed przeniesieniem urządzenia należy odłączyć wszystkie przewody i kable.
• Upewnić się, że przewód zasilający nie może zostać uszkodzony, gdy ludzie chodzią po nim. Przed każdym użyciem należy sprawdzić przewód sieciowy pod kątem uszkodzeń i usterek!
• Napięcie sieciowe wynosi 220-240Vac/50Hz. Sprawdź, czy gniazdo zasilania pasuje. W przypadku podróży należy upewnić się, że napięcie sieciowe w danym kraju jest odpowiednie dla tego urządzenia.
• Należy zachować oryginalne opakowanie, aby umożliwiać bezpieczny transport urządzenia.
• Przetlumaczono przy pomocy.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Power Dynamics nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu. Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgodza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest niesprawny, wymień go na nowy egzemplarz tego samego typu i wartości. Przed wymianą bezpiecznika wyciągnij kabel zasilający z gniazda.Instrukcja:

Krok 1: Otwórz śrubokrętem zasłonkę bezpiecznika na tylnym panelu.

Krok 2: Wyciągnij bezpiecznik.

Krok 3: Włóż nowy bezpiecznik w obudowę.

Krok 4: Zasłoń obudowę bezpiecznika oryginalnym plastikiem.

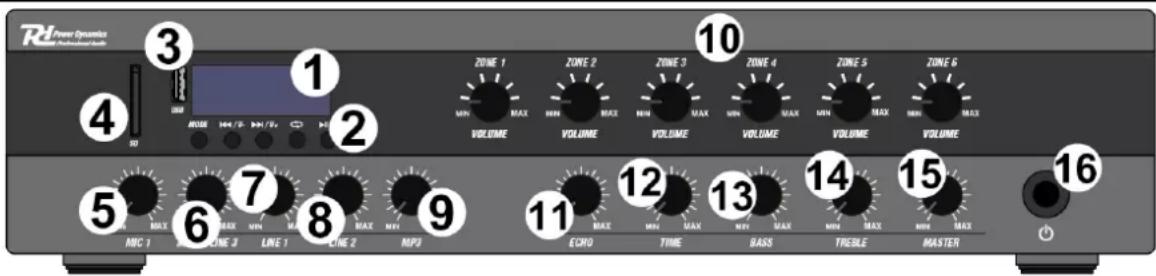

PANEL PRZEDNI

1. WYŚWIETLACZ: Wyświetlacz pokazuje wiele informacji, na przykład aktualny TRYB, czas, który upłynął itd.
2. KLASTER PRZYCISKÓW:

Mode - Naciśnij, aby zmienić tryby między odtwarzaniem pamięci SD, USB, MP3, FM i BT.

Poprzedni utwór - Naciśnij ten przycisk, aby przejść do poprzedniego utworu/stacji. Naciśnij i przytrzymaj, aby zmniejszyć poziom głośności.

Następny utwór - Naciśnij ten przycisk, aby przejść do następnego utworu/stacji. Naciśnij i przytrzymaj, aby zwiększyć poziom głośności.

Powtarzanie - Naciśnij raz przycisk powtarzania, aby stale powtarzać WSZYSTKIE utwory, naciśnij ponownie przycisk powtarzania, aby powtarzać tylko bieżący utwór.

Odtwarzanie/pauza / Store FM - Naciśnij ten przycisk, aby rozpocząć/wznowić lub wstrzymać odtwarzanie. Naciśnij i przytrzymaj, aby automatycznie wyszukać stacje FM i zapisać je w trybie FM.

1. USB: Możesz odtwarzać pliki dźwiękowe, podłączając urządzenie USB.
2. GNIAZDO KART PAMIĘCI SD: Służy do wkładania karty SD.
3. REGULACJA POZIOMU WYJŚCIOWEGO MIC1: Regulacja głośności kanału MIC1.
4. REGULACJA POZIOMU WYJŚCIOWEGO MIC2/LINE 3: Regulacja głośności kanału MIC2/LINE3.
5. REGULACJA POZIOMU WYJŚCIOWEGO KANAŁU LINE1: Regulacja głośności kanału LINE1.
6. REGULACJA POZIOMU WYJŚCIOWEGO KANAŁU LINE2: Regulacja głośności kanału LINE2.
7. REGULACJA POZIOMU WYJŚCIOWEGO MP3: Regulacja głośności kanału MP3.
8. REGULACJA GŁOŚNOŚCI STREFY: Regulacja głośności dla stref 1 - 6 oddzielnie.
9. KONTROLA ECHO: Obróć, aby dostosować efekt echa mikrofonu.
10. KONTROLA ECHO TIME: Obróć, aby dostosować wartość powtórzeń efektu echa. Powtórzenia zostaną zwiększone przy obrocie w prawo, powtórzenia zostaną zmniejszone przy obrocie w lewo.
11. REGULACJA BASU: Regulacja niskich częstotliwości odpowiedniego kanału.
12. REGULACJA WYSOKICH TONÓW: Regulacja wysokich częstotliwości odpowiedniego kanału.
13. MASTER VOLUME: Kontroluje główną głośność.
14. STANDBY: Naciśnij, aby wprowadzić urządzenie w stan gotowości/wycofać się z niego.

PDW MP3 POWER IN 17 SPEAKER OUTPUT 20 21 22 23 24 25 26 LINK / LINE 2 LINE / LINE 3 DIG 1 PRIORITY PROFESSIONAL INPUTS & SEVERATIONS (R.1) PROFESSIONAL INPUTS & SEVERATIONS (R.2) PROFESSIONAL INPUTS & SEVERATIONS (R.3) PROFESSIONAL INPUTS & SEVERATIONS (R.4) PROFESSIONAL INPUTS & SEVERATIONS (R.5) PROFESSIONAL INPUTS & SEVERATIONS (R.6) PROFESSIONAL INPUTS & SEVERATIONS (R.7) PROFESSIONAL INPUTS & SEVERATIONS (R.8) PROFESSIONAL INPUTS & SEVERATIONS (R.9) PROFESSIONAL INPUTS & SEVERATIONS (R.10) PROFESSIONAL INPUTS & SEVERATIONS (R.11) PROFESSIONAL INPUTS & SEVERATIONS (R.12) PROFESSIONAL INPUTS & SEVERATIONS (R.13) PROFESSIONAL INPUTS & SEVERATIONS (R.14) PROFESSIONAL INPUTS & SEVERATIONS (R.15) PROFESSIONAL INPUTS & SEVERATIONS (R.16) PROFESSIONAL INPUTS & SEVERATIONS (R.17) PROFESSIONAL INPUTS & SEVERATIONS (R.18) PROFESSIONAL INPUTS & SEVERATIONS (R.19) PROFESSIONAL INPUTS & SEVERATIONS (R.20) PROFESSIONAL INPUTS & SEVERATIONS (R.21) PROFESSIONAL INPUTS & SEVERATIONS (R.22) PROFESSIONAL INPUTS & SEVERATIONS (R.23) PROFESSIONAL INPUTS & SEVERATIONS (R.24) PROFESSIONAL INPUTS & SEVERATIONS (R.25) PROFESSIONAL INPUTS & SEVERATIONS (R.26)

1. AC IN I UCHWYT BEZPIECZNIKA: Gniazdo do podłączenia dostarczonego przewodu zasilającego Aby uzyskać instrukcje dotyczące zmiany bezpiecznika patrz „WYMIANA BEZPIECZNIKA”.
2. TERMINAL WYJŚCIA STREFOWEGO: Te terminale pozwalają na podłączenie głośników dla różnych stref.
3. POŁĄCZENIA WYJŚCIOWE: Przewidziano złącza wyjściowe zarówno dla niskoimpedancyjnych, jak i stałonapięciowych rozproszonych systemów audio. Wyjście głośnikowe o niskiej impedancji i wyjście stałego napięcia 100 V mają wspólny 4-pinowy zespół zacisków.
4. POŁĄCZENIE WYCISZAJĄCE: Zacisk połączenia mute. Wzmacniacz wyciszy wszystkie inne kanały, gdy zwiąże się ten zacisk.
5. PRE-OUT: Złącza RCA umożliwiające podłączenie zewnętrznego wzmacniacza mocy zamiast korzystania z wbudowanego wzmacniacza. Pozwala to na przejście sygnału przez amplituner bez wzmocnienia, aby zamiast tego został wzmocniony przez inne źródło zasilania.
6. WEJŚCIE LINE1 & LINE2: Złącza wejściowe RCA stereo line.
7. PRZEŁĄCZNIK PHANTOM / MIC/LINE: Przełącznik 1 służy do wyboru pomiędzy kanałami MIC2 i LINE3. Przełącznik 2 umożliwia włączenie zasilania fantomowego dla kanału MIC2.
8. WEJŚCIE MIC2/LINE3: Wejście combi jack (jack 6,3 mm, XLR) złącze.
9. WEJŚCIE MIC: Niezbalansowane wejście mikrofonowe jack 6,3 mm. Wejście to wycisza wszystkie inne kanały po wykryciu sygnału (priorytet).
10. ANTENA: Użyj anteny FM, aby zapewnić najlepszy możliwy odbiór FM.

POŁACZENIE ZA POMOCA BT

1. Uruchom funkcję BT na urządzeniu, z którego chcesz odtwarzać muzykę (telefon/tablet itp.). Jeśli nie wiesz jak to zrobić, zajrzyj do instrukcji obsługi dołączonej przez producenta.
2. Naciśnij przycisk "MODE", oraz wybierz funkcję BT.
3. Odśwież listę wyszukanych urządzeń BT oraz wybierz "PDW-AMPLIFIER", aby sparować urządzenia. Jeśli wymagane jest haśło, wprowadź "0000".

Uwaga! Maksymalny zasięg pracy bezprzewodowej wynosi ok 10m (w otwartej przestrzeni).

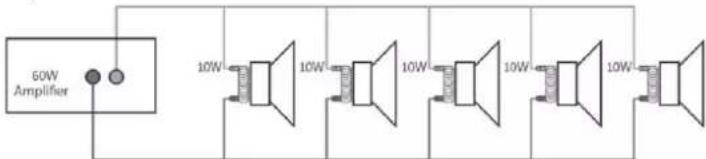

SYSTEM RADIOWĘZŁOWY 100V

Dla systemów radiowęzłowych 100V, należy podłączyć pierwszy głośnik do wzmacniacza przy użyciu kabla z podwójną izolacją oraz możliwością utrzymania odpowiedniej mocy wychodzącej ze wzmacniacza.

Podłącz wyjście 100V na wzmacniaczu z plusem (+) na głośniku oraz wyjście COM z minusem (-). Podłącz kolejne głośniki równolegle - tak, aby (+) były złączone ze sobą, oraz (-) były złączone ze sobą. W razie problemów z poprawnym podłączeniem, spójrz na poniższy obrazek.

60W Amplifier 10W 10W 10W 10W 10W

System 100V może obsłużyć wiele głośników połączonych ze sobą jednocześnie. To, ile głośników można podłączyć jednocześnie determinuje moc wyjściowa wzmacniacza. W większości zastosowań uznaje się, że należy podłącać tyle głośników, aby ich sumaryczna moc nie przekraczała 90% mocy wyjściowej wzmacniacza. Złącza 100V na głośniku są połączone z transformatorem. W niektórych przypadkach transformator umożliwia wybór mocy, z jaką pracuje głośnik. Ułatwia to osiągnięcie odpowiedniej mocy lub dogodny wybór liczby głośników.

GNIAZDA GŁOŚNIKOWE

Zaciski te oferują wyjście niskonapięciowe 8Ω. Dostępne są także wyjścia komercyjne 70V/100V.

Zwróć uwagę na to, że jeden przewód powinien być podłączony do złącza COM, a drugi do wybranej impedancji lub napięcia.

UWAGA: Nie można mieszać kombinacji używania wyjść głośnikowych!

Dostępne są różne typy połączeń. Sekcja o niskiej impedancji (8Ω) jest przeznaczona do podłączenia niewielkiej liczby głośników do wzmacniacz. Połączenia 70V/100V są przeznaczone do użycia większej liczby głośników. Aby móc pracować w trybie 70/100V, głośnik musi być wyposażony w specjalny transformator. Maksymalna liczba głośników podłączonych do wzmacniacza jest uzależniona od ich mocy. Moc sumaryczna głośników nie może przekraczać maksymalnej mocy RMS. W innym przypadku można spowodować trwałe uszkodzenie wzmacniacza!

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA

	PDW360MP3	PDW500MP3
Ref.nr.:	952.086	952.088
Playback options	BT streaming, FM radio, SD, USB
Output power: Max	360W	500W
Output power: RMS	200W	400W
Impedance	100V, 70V, 16Ohm, 8Ohm 4Ohm
Frequency response	100Hz – 19KHz
Signal-to-noise ratio: Line	>85dB
Signal-to-noise ratio: Mic	>80dB
Power supply	100-240VAC 50/60Hz
Input level: Line	400mV
Input level: Mic	10mV
THD	<1%
Dimensions (L x W x H)	310 x 420 x 95mm
Weight (kg)	8,75	9,90
