Typ produktu	Odbiornik/Wzmacniacz nagłośnieniowy
Marka	Power Dynamics
Model	PDV360MP3
Zasilanie sieciowe	220-240 V AC, 50/60 Hz
Zasilanie awaryjne	24 V DC
Pobór mocy	Nie podano
Impedancja wyjściowa	8 Ω (niska impedancja) i 100 V (linia stała)
Wejścia mikrofonowe	3 wejścia combo XLR/Jack 6,35 mm (MIC1, MIC2, MIC3)
Wejścia liniowe	3 wejścia RCA stereo (LINE1 przez MIC3, LINE2, LINE3)
Wejście priorytetowe	Wejście telefoniczne, wejście awaryjne (24 V)
Wejścia dzwonka i alarmu	Zewnętrzne wejścia sygnału gongu i alarmu
Odtwarzacz multimedialny	USB, SD/MMC, Bluetooth, tuner FM
Wyjścia strefowe	4 strefy z regulowanym poziomem i przełącznikami
Wyjście liniowe	Wyjście RCA do podłączenia drugiego wzmacniacza
Korekcja	Bas (BASS) i sopran (TREBLE) z centralnym położeniem neutralnym
Echo mikrofonowe	Regulacja echa dla kanałów mikrofonowych
Wyświetlacz	Wskaźnik VU LED (6 diod, od -18 dB do 0 dB)
Zabezpieczenia	Przekaźnik zabezpieczający wyjście, bezpiecznik sieciowy i DC
Temperatura pracy	5 °C do 35 °C (wnętrze)
Czyszczenie	Sucha szmatka, bez środków chemicznych
Możliwość naprawy	Zastrzeżone dla wykwalifikowanego technika, wymagane oryginalne części

Często zadawane pytania - PDV360MP3 Power Dynamics

Jak podłączyć głośniki w linii 100 V?

Podłącz zacisk wyjściowy 100V do bieguna dodatniego (+) głośnika, a wyjście COM do bieguna ujemnego (-). Podłącz dodatkowe głośniki równolegle. Całkowita moc głośników nie może przekraczać 90% mocy wyjściowej wzmacniacza.

Jak używać odtwarzacza USB/SD?

Włóż pamięć USB lub kartę SD/MMC do odpowiedniego portu. Odtwarzanie rozpoczyna się automatycznie. Użyj przycisków SKIP, PLAY/PAUSE i REPEAT do sterowania odtwarzaniem. Przycisk M umożliwia przełączanie między źródłami USB, SD, BT i tunerem.

Jak podłączyć mikrofon?

Podłącz mikrofon do wejścia combo XLR/Jack 6,35 mm (MIC1, MIC2 lub MIC3). Jeśli używasz mikrofonu pojemnościowego, włącz zasilanie phantom 15 V za pomocą odpowiedniego przełącznika z tyłu. Ustaw głośność mikrofonu za pomocą dedykowanych potencjometrów.

Jak ustawić korektor?

Obróć pokrętła BASS i TREBLE w prawo, aby zwiększyć częstotliwości niskie lub wysokie, w lewo, aby je zmniejszyć. W pozycji środkowej (godzina 12) ustawienia są neutralne i nie wpływają na sygnał.

Jak używać wejścia awaryjnego?

Podłącz zewnętrzne źródło (np. inny wzmacniacz 100 V) do wejścia EMERGENCY. Gdy obecny jest sygnał DC 24 V, wzmacniacz przełącza wszystkie podłączone głośniki na wyjście napięcia stałego, aby przekazać sygnał alarmowy.

Jak zrobić ogłoszenie z dzwonkiem?

Naciśnij przełącznik CHIME na przednim panelu. Gong zabrzmi raz, sygnalizując ogłoszenie. Następnie możesz mówić do mikrofonu. Wejście dzwonka można również podłączyć do zewnętrznego źródła.

Co zrobić, jeśli bezpiecznik się przepali?

Odłącz urządzenie od zasilania. Otwórz uchwyt bezpiecznika znajdujący się na wtyczce sieciowej (AC) lub DC małym śrubokrętem. Wymień uszkodzony bezpiecznik na bezpiecznik tego samego typu i wartości. Zamknij uchwyt bezpiecznika i ponownie podłącz urządzenie.

Jak używać funkcji Bluetooth?

Ustaw antenę BT w pozycji pionowej dla optymalnego odbioru. Włącz Bluetooth na swoim urządzeniu i wybierz urządzenie (nazwa: PDV360MP3). Użyj przycisku M, aby przejść w tryb BT. Odtwarzanie rozpoczyna się natychmiast po przesłaniu pliku.

Jak włączyć zasilanie phantom dla mikrofonów?

Z tyłu dwa przełączniki w pobliżu wejść MIC1 i MIC2 umożliwiają włączenie zasilania phantom. Przełącz przełącznik 1 dla MIC1 i przełącznik 2 dla MIC2. Dioda LED może wskazywać aktywację. Używaj tej funkcji tylko z mikrofonami pojemnościowymi wymagającymi zasilania 15 V.

Czy mogę używać urządzenia na zewnątrz?

Nie, urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Dopuszczalny zakres temperatur wynosi 5 °C do 35 °C. Nie wystawiaj go na deszcz ani wilgoć, aby uniknąć ryzyka porażenia prądem.

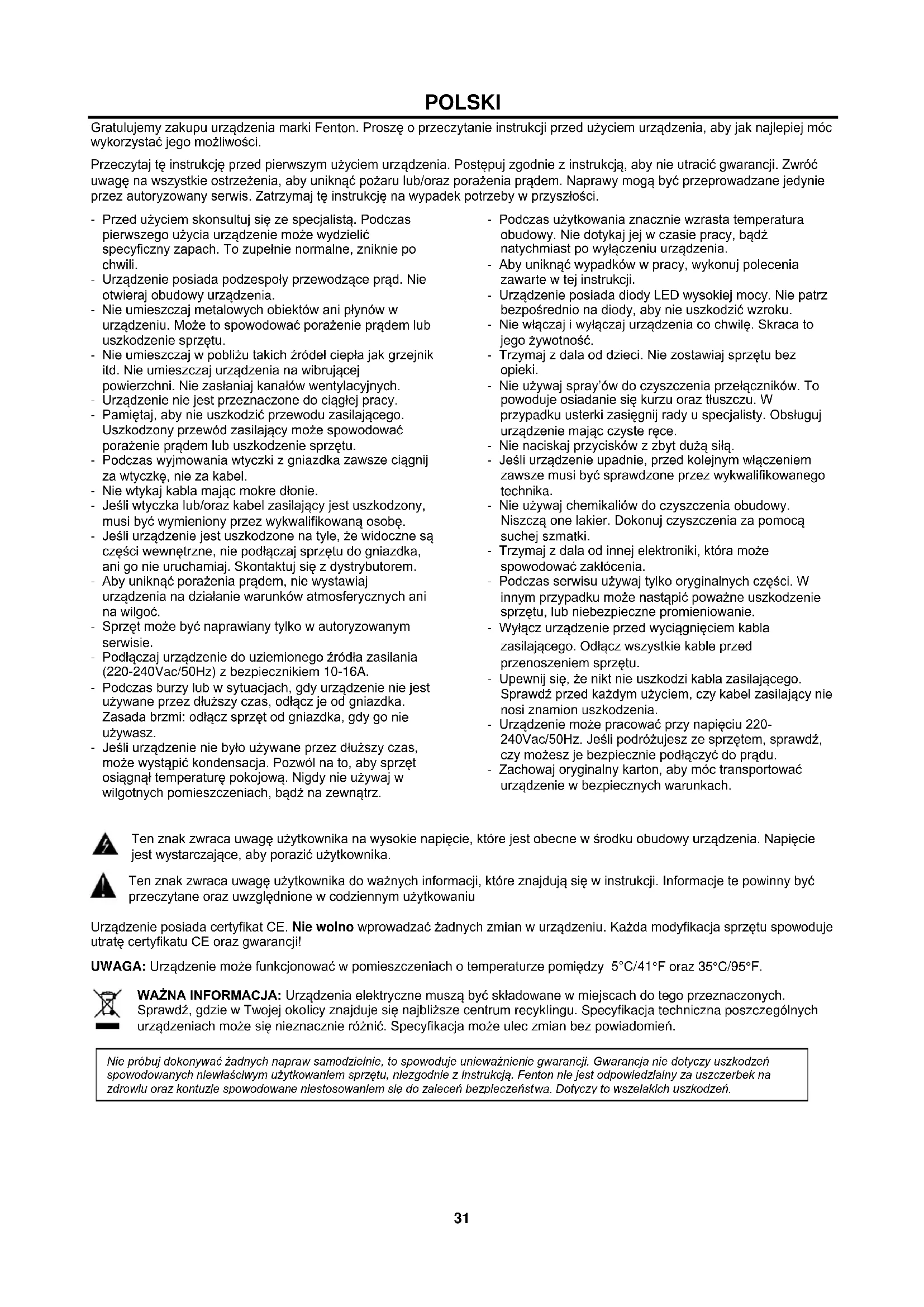

INSTRUKCJA OBSŁUGI PDV360MP3 Power Dynamics

Gratulujemy zakupu urzadzenia marki Fenton. Prosz o przyeczytanie instrukcji przy uzyciem urzadzenia, aby jakNJlepiej moC wykorzystać.goego mozliwość.

Przecytaj te instrukcje przyciem urzadzenia. Postepuj zgodnie z instrukcja, aby nie utracic gwarancji. Zwroc uwage na wsystkie ostrzezenia, abyuniknac pozaru lub/oraz porazenia pradem. Naprawy moga byc przyprowadzane jedynie przyez autoryzowany serwis. Zatrzymaj te instrukcje na wypadek potrzeby w przyszlosci.

• Przed uzyciem skonsultuj sie ze SPECIALISTA. Podczas pierwszego uzycia urzadzenie要去 wydzielic specyficzny zapach. To zupeñie normalne, zniknie po chwili.
• Urzadzenia posiada podzespoly przywodzace prad. Nie otwieraj obudowy urzadzenia.
• Nie umieszczaj metalowych obiektów ani pląnów w urzadzeniu. Może to spowodowej porañenie prȩdem lub uszkodzenia sprzȩtu.
• Nie umieszczaj w基础知识 takich zródel ciepla jak grzejnik itd. Nie umieszczaj urzadzenia na wibrujucej powierzchni. Nie zaslaniaj kanaw wentylacyjnych.
• Urzadzenie nie jest przyznaczone do ciaglej pracy.
  Pamiętaj, aby nie uszkodzicz przywod zasilajćego. Uszkodzony przywód zasilajczy są spowodstaw porazenie pradem lub uszkodzenia sprzetu.
• Podczas wyjmowania wtyczki z gniaźdka zawsze ciagnij za wtyczke, nie za kabel.
• Niew wtykaj kabla majac mokredlonie.
• Jesli wtyczka lub/oraz kabel zasilajacy jest uszkodzony, musi byc wymieniony przyez wykalifikowaną osobe.
• Ješli urzadzenie jest uszkodzone na tyle, ze widoczne są czȩci wewétrzne, nie podłuczaj sprzetu do gniazdka, ani go nie uruchamaj. Skontaktuj sie z dystrybutorem.
• Abyuniknac porazenia pradem, nie wystawiaj urzadzenia na dzialanie warunkow atmosferycznych ani na wilgoc.
• SprzętMZebycnaprawianytylkowautoryzowanym serwisie.
• Podłuczaj urzadzenia do uziemionego zródla zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urzadzenie nie jest uzywane przyez dluszcy czas, odacz je od gniazdka. Zasada brzmi: odacz sprezt od gniazdka, gdy go nie uzywasz.

• Jesli urzadzenie nie bylo uzywane przyduszcy czas,要去 wystapic kondensacja. Pozwol na to,aby sprzet osiagnat temperature pokojowa.Nigdy nie uzywaj w wilgotnych pomieszczeniach,badnzewnatrz.

• Podczas uzytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, badz natychmiast po wyłaczeniu urzadzenia.

• Aby uniknac wypadkow w pracy, wykonuj polecenia zawarte w tej instrukcji.
• Urzadzenie posiada diody LED wysokiej mocy. Nie patrz bezposrednio na diody, aby nie uszkodzic wzroku.
• Nie walksj i wylaczaj urzadzenia co chwie. Skraca to jegywotnosc.
• Trzymaj z dala od daneci. Nie dostawiaj spreztu bez opieki.
• Nie uzywaj spray'ow do czyszczenia przyelaczników. To powoduje osiadanie sie kurzu oraz tuszczu. W przypadku usterki zasięgnij rady u spezialisty. Oblzuguj urzadzenia majorc czyste rece.
• Nie naciskaj przycisków z zbyt duźsi.
• Jesli urzadzenie upadnie, przy kolejnym wączeniem zawsze musi być sprawdzone przy bez wykwalifikowanego technika.
• Nie uzywaj chemikaliow do czyszczenia odubowy. Niszczą one lakier. Dokonuj czyszczenia za pomocagSuchej szmatki.
• Trzymaj z dala od内在ej elektroniki, ktora moze spowodowa zaklocenia.
• Podczas serwisu uzywaj tylko oryginalnych czosci. W innym przypadku要去 nastić powazne uszkodzenia sprzetu, lub niebeźpieczne promieniowieanie.
• Wyłucz urzadzenia przyd wymiąnieciem kabla zasilajść. Odlacz wsztkie kable przy przenoszeniem sprzemu.
• Upewnij sie, ze nikt nie uszkodzi kabla zasilajacego. Sprawdz przydzed kaźdym użyciem,czy kabel zasilajocy niedosi znamion uszkodzenia.
• Urzadzenia要去 pracowac przy napieciu 220-240Vac/50Hz. Jesli podrozujesz ze sprzetem, sprawdź,czy możesz je bezpiecznych podłączy do prȩdu.
• Zachowaj oryginalny karton, aby moc transportowy urzadzenia w beziecznych warunkach.

Ten znak zwraca uwage uzytkownika na wysockie napiecie, ktore jest obecne w srodku odudowy urzadzenia. Napiecie jest wystarczajce, aby porazić uzytkownika.

Ten znak zwraca uwage uzytkownika do waznych informaci, któ znajduja sie w instrukcji. Informacja te powinny byc przycieztane oraz uwzględnione w codziennym uzytkowaniu

Urzadzenie posiada certyfikat CE. Nie wolno wpwadzać zadnychzmian w urzadzeniu. Kaźda modyfikacja sprzętu spowoduje utrata certyfikatu CE oraz gwarancj!

UWAGA: Urzadzenie möglich fungcjonowac w pomieszczeniach o temperaturze pomiedzy 5^ / 41^ oraz 35^ / 95^

WAZNA INFORMACJA: Urzadzenia elektryczne musza byc składowane w mistręch do unto przyznaczonych. Sprawdz, gdzie w Twoje okolicy znajduje sie najbliszne centrum recyklingu. Specyfikacja techniczna poszczególnych urzadzeniach要去 nieznacznie roźnic. Specyfikacja要去 uleczmian bez powiadomien.

Nie probuj dokonywać zadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzen spowodowych niewlasciwym uzytkowaniem sprzetu, niedgodnie z instrukcja. Fenton nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzie spowodowane niestosowaniem sie do zalecen bepezecristwa. Dotyczy to wselakich uszkodzen.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEZENIE! Natychmiast po odbiorze urzadzenia, ostroznie otworz karton ochronny, oraz sprawdż zawartosci i stan techniczny przyedmiotu. Niezwcznie powiadom kuriera oraz zachowaj opakowanie zewnetrze do kontrli, jestli jakolwiek element zawartosci wyglada na zniszczony w transporcie lub nosi objawy ziego traktomania paczki. W takim wypadku nalezy niedzwocznie odesląsć spreź do producenta. Sprzę国家重点 wysląsć w oryginalnym opakowaniu.

Jesli urzadzenie byo wystawione na dzialanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstajace zjawisko kondensacji widy moze uszkodzic urzadzenie. Pozostaw urzadzenie wylaczone, dopoki nie osiagnie temperatury pokojowej.

ZASILANIE

Na nakiejce z tylu urzadzenia znajduje sie oznaczenia dotyczne rodzaju zasilania. Sprawdz,czy napiecie w gniazdku zgadza sie z wymaganym przyez produventa. Zle napiecie要去 spowodowac nienaprawialne uszkodzenie urzadzenia.

Zawsze podlaczaj urzadzenia do zabezmieczonego obwodu elektrycznego (za pomocz bezpiecznika lub wylacznika instalacynjego). Upewnij sie, ze urzadzenia jest uziemione, aby uniknac pozaru lub smiertelnego porazenia przem.

Dla systemów radiowej 100V, nalezy podlaczy pierwszy glosnik do wzmacniacza przy uzyciu kabla z podwojna izolacja oraz只得zycia utrzymania odpowiednej mocy wychodzacej ze wzmacniacza.

Podlacz wyjscie 100V na wzmacniaczu z plusem (+) na glosniku oraz wyjscie COM z minusem (-). Podlacz kolejne glosniki rohnolegle - tak, aby (+) byly zlaczone ze soba, oraz (-) byly zlaczone ze soba. W razie problemow z poprawnym podlaczemen, spojrz na ponijszy obrazek.

Przyklad

Standard 100V line
4x20W-80Wload

System 100V maybe oblszyc wiee glosnikow poaczonych ze soba Jednoczesnie. To, ilgnsikow moza podlaczyc\ eidoczesnie deteminoje moc wyjsciowa wzmacniacza. W Wiekszoeci zastosowan uznaje sie, ze nalezy podlacza c tyle glosnikow, aby ich sumaryczna moc nie przykraczala 90% mocy wyjsciowej wzmacniacza.
Zlacza 100V na glosniku sa poaczone z transformatorem. W niedtorych przypadkach transformator umozliwa wybor mocy, za\ jaka pracije glosnik (np. 2, 4 lub 8W). Ulatwia to osiagniecie odpowiednej mocy lub dogodny wybor liczby glosnikow.

GNIAZDA GLOŠNIKOWE

Zlacza oferuja mozliwoc uzycia wyjc glosnikowych niskonapieciowych 8Ω. Dostepne sa takwe wyjscia komercyjne 100V. Zwroc uwage na to, ze jeder przywod powinien byc podlaczony do zlcza COM, a drugi do wybranej impedancji lub napięcia (100V).

UWAGA: Nie maya kieszak kombinacji uzywania wyjsc glosnikowych! Do dyspoczci mamy 2 rozne typy polacien. Sekcja niskiej impedancji: 8 , sa dedykowane niewielkiej liczbie glosnikow podlaczonych do wzmacniacza. PoLaczenia 100V sa przyznaczone do uzycia wikszej liczby glosnikow. Aby moc pracawaC trybie 70/100V, glosnik musi byc wyposazony w specjalny transformator. Maksymalna liczba glosnikow podlaczonych do wzmacniacza jest uzalezniona od ich mocy. Moc sumaryczna glosnikow nie maye przyekracza c maksymalnej mocy RMS. W innym przypadku maya spowodawac trawe uszkodzenia wzmacniacza!

UZYTKOWANIE WZMACNIACZA

• Po podłaczeniu wszystkich glosników, przykreć wszystkiePokretta do pozycji 0, a nastepnie sącz wzmacniacz. Zapali sie dioda informujaca o zasilaniu. Przekreć Pokretta BASS oraz TREBLE do pozycji "godzina 12" oraz zwiększ odrobinie glosnosć za pomocaPokretta MASTER.
  Upewnij sie, ze sygnat audio jest podlaczony do jegno z wejsc liniowych oraz zwiekszaj stopniowo glosnosc na danym wejsciu, az uslyszysz dzwiek w glosnikach. Zwieksz glosnosc MASTER do maksymalneo wymaganego poziomu, a ewentualnej korekci glosnosci dokonui za pomoca pokretel danych weisc.
• Informacja: Początkowy testMZe byc wykonany przy uzyciu wbudowanego odtwarzacza MP3. Moc wyjsciowa wzmacniacza jest wyświetlana za pomocza wskaznika LED i trzeba zwracć uwage, aby dioda "0" zapala są tylko momentami. Swiecenie tej diody dluzsze nz przy czruk sekundyMZe wskazywa na znieksztalcenia lub przy zneatszczakowie svgalu. W takim przypadku naleź zmniejszyc gośnosćPokrettem MASTER.
• Jesli mikrofon jest podłuczony do wejscia MIC1, upewnij sie, ze jest wączony. Jesli和他的 diazianie wymaga zasilania phantom - sprawdź,czy ta funkacja jest uruchomiona. Stopniwo zȩkszaj glosnosć mikrofonu, sąwiac JDBCzcieść do niedgo. Mikrofon nie powinien "slyszc zȩnsków", poniewaz要去 spowodstaw szręganie sie (nieprzyjemne piski).

PozaPokretlami glosnosci kanalu i MASTER, masz do dyspozycji regulace tonow niskih i wysokich. Pokretla ustawione w pozycji "godzina 12" nie wplywaja w zaden sposob na brzmienie sygnaLU wyjsciwogo. PrzekrceniePokretla BASS w sprawo podbije niskie czestotliwoSci, natomiast przekrcenie w lewo zmniejszy ich ilosc. Sytuaca jest analogiczna w przypadkuPokretla regulaci tonow wysokich. Uzyj tychPokretel, aby dopasowac dzwiek do warunkow akustycznych.

WYMIANA BEZPIECZNIKA

Jesli bezpiecznik jest niesprawny, wymień go na nowy egzemplarzkiego�� u wartosci. Przed wymią bezpiecznika wciagnij kabel zasilajczy z gniażda.

Instrukcja:

Krok 1: Otworz srbokretem załonke bezpiecznika na tylnym panelu
Krok 2: Wyciagnj beziepiecznik.
Krok 3: Włoz nowy bezpiecznik w obudowej.
Krok 4: Zasloń obudowej bezpiecznika oryginalnym plastikiem.

STEROWANIEI POLACZENIA

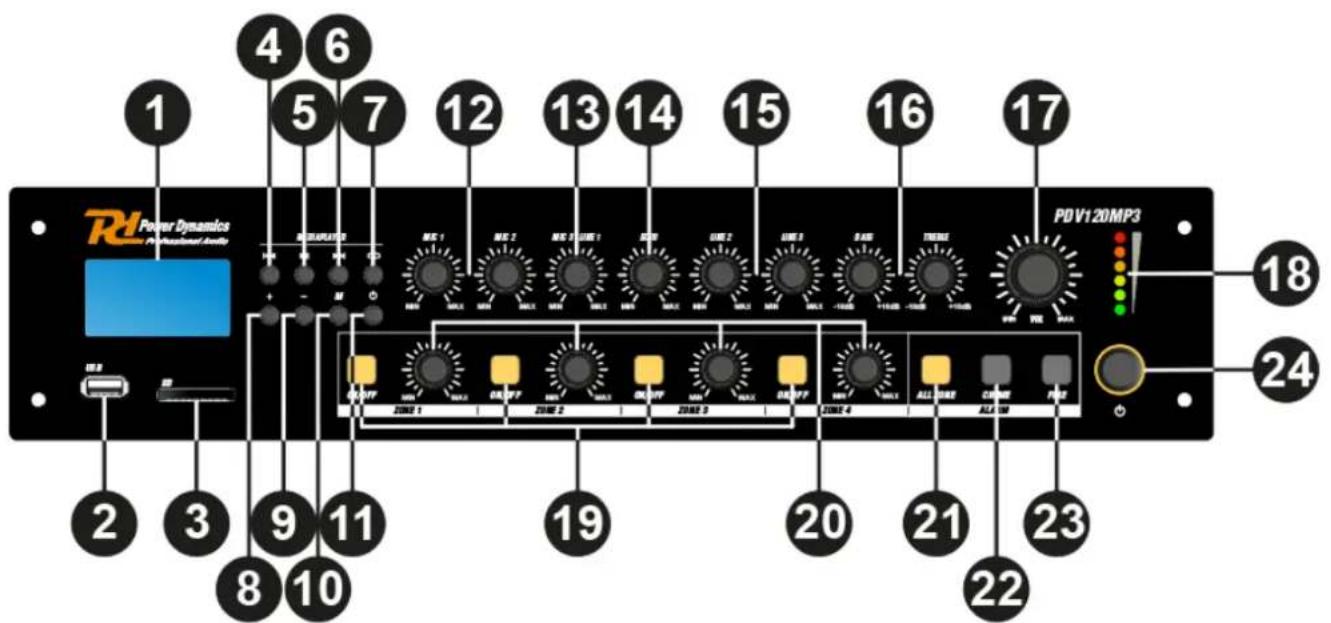

Opis Przedniago Panelu:

1. WYSIWIELACZ LCD

Wyświetla tryby i aktualny status pracy.

1. PORT USB

Mozna tu umieść urzadzenia masowej pAMIÇI USB. Utwory zapisane na urzadzeniu moza odhtarzać za posrechnictwem odhtarzacza. Odtwarzanie Rozpoczyna sie automatycznie po wlozeniu urzadzenia.

1. GNIAZDO KART PAMIECI SD / MMC

Do tego gniazda moza wlozyc karty pamięci SD / MMC. Utwory zapisane na urzadzeniach moza odhtarzać za posrechnictwem odtwarzacza. Odtwarzanie rozpoczyna sie automatycznie po wiożeniu urzadzenia.

1. PRZYCISK SKIP I<<

Poprzedni utwor w trybach USB, SD / MMC lub BT. W trybie tunera: poprzednia zapamietana stacja.

1. PRZYCISK PLAY / PAUSE

Kaźde naciść przycisku PLAY / PAUSE powoduje zmieńtrybu z odtrwarzania na pauź lub z pauzy na odtrwarzanie.

1. PRZYCISK SKIP >>I

W trybach USB, SD / MMC i BT: nastepny utwor. W trybie tunera: nastepna zapamietana stacja.

1. PRZYCISK REPEAT

Przelacja fungcję powtarzania między powtarzianiem jederncy, powtarzianiem calego folderu, powtarzianiem wsztkiego i wyłaczeniem powtarzania.

1. +PRZYCISK

Zwiegka s glosno sc odwarzacza.

1. • PRZYCISK

Zmielejsza glosnosc odtwarzacza.

1. PRZYCISK M

Przelacza tryb dzialania pomiedzy USB, SD / MMC, BT i tuner.

1. PRZYCISK WŁACZANIA / WYŁACZANIA POWER

Naciśćcie: wącza odtwarzac.

Nacisniecie i przytrzymanie: wyłacza odtwarzacz.

1. REGULACJA GLOSNOSCIMIKROFONOW 112

Zwększa lub zmiejeśza glosnosć wejscia mikrofonowej 1 i 2.

1. REGULACJA GLOSNOSCI MIKROFONU 3 LINE 1

Zwieksa lub zmiejsza glosnosc wejscia mikrofonowego 3 lub LINE 1.

1. KONTROLA ECHA DLA MIKROFONU

Pozwala dostosowac poziom echa na kanalach mikrofonu.

1. KONTROLA GLOSNOSCILINE 2 I 3

Zwększa lub zmiejejsza gośnosć wejscia liniewego 2 i 3.

1. KONTROLA TONOW

Za pomocapiokreted tonow niskich i wysokich moza regulawac ogolnachakterystyck czestotliwosci systemu. Obracajc sie zgodnie z ruchem wskazowek zegara, poziom zostanie zwiekszony. Obrt przyciwny do ruchu wskazowek zegara spowoduje zmielejszenie poziomu. W pozycji srodkowej obie są ustawione na poziom neutralny.

1. KONTROLA GLOSNOSCIGLOWNEJ

Przy uzyciu glownego regulatora glosnosci, ogolna glosnosc systemu dostanie dostosowana w zakresie od minimalneo do maksymalneo.

18.WSKAZNIKI LED (VU-METER)

Bieęcza obstuga systemu jestPokazana na 6-cyfrowym wykresie slupkowym LED. Diody LED monitoruju bieść poziom wyjsciowy w zakresie od -18 dB do 0 dB, a górnà dioda LED (czerwona) swieci, gdy sygnat wyjsciowy jest obcinany.

1. PRZEŁACZNIKI WYJŚC ZEWNETRZNYCH STREF 1-4

Rózne polaczenia glosnikowe (1-4) möglich wączać i wączać, nacziskaj przyȩczniki z odpowiednimi numerami. Gdy wączone jest stafa (1-4), pokaź sie pomarńca swiatlo na odpowiednim przyȩczniku. Po naciśću przyycisku "Wszystkie" wszystkie wyjscia (1-4) zostano wączone.

1. KONTROLA POZIOMU GLOSNOSCI WYJSC STREF 1-4

Poziom wyjsciowy dla stref (1-4)MZna regulowa za pomocza przyęcznikow pasmowych z odpwiednimi numerami.

1. PRZEŁACZNIKI WSZYSTKICH STREF

Po naciśćci przyciscu "Wszystkie" wszystkie wyjscia (1-4) zostano wączone.

1. PRZEŁACZNIK CHIME

Po naciśćci przycisku dzwonka wybrany dlżęk zostanie raz odtworzony jako wstępne powiadomienie do stronicowania.

1. PRZEŁACZNIK FIRE

Po naciński przycisku ognia, alarm pozarowy przechodzi przyte, aź do ponownego naciść przycisku ognia.

1. WłACZNIK/WYŁACZNIK ZASILANIA

Uzyjkiego przelacznika, aby wącncy urzadzenia. Uzyj przyelacznika ponownie, aby wącncy urzadzenia. Po wączeniu urzadzenia zaȩwieci są pomarańca kontrolka wokół przycisku zasilania. Po wączeniu, bręczycy wewétrzny zadzwoni trzy razy, a nastepnie przyekaźnik zabezpieczący wyjscie zostanie wączony (usłyszysz klikość, gdy to nastapi), co oznacza, ze wzmacniacz jest gotowy.

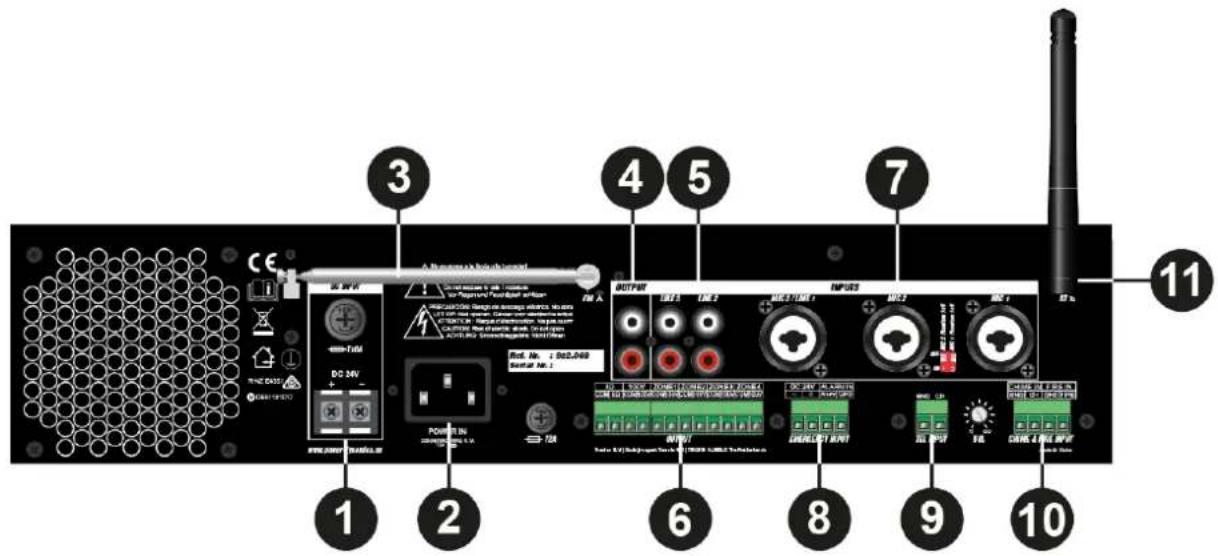

Opis Tynego Panelu:

1. ZASILANIE DC

Głowny zasilacz prądu stało (24 V) musi być podłaczony do tego zlokza. jest to wtyk zasilania w trybie gotowość, do krórego można podlączy akumulator 24 V. Uchwyt bezpiecznika z glównym bezpiecznikiem znejduje są na goźme wejscia prądu stało (instrukcje dotyczem wymiany bezpiecznika znejduja są w rozdziele "Wymiaria bezpiecznika").

2. WLOT ZASILANIA AC

Głowy zasilacz prȩdu zmiennego (230 ~ 240 V AC / 50 ~ 60 Hz) musi być wpiety do tego wejscie prȩdu zmiennego. Uchwyt bezpiecznika

głowny bezpiecznik znajduje sie po sprawej stronie gniazda zasilania pradem przymiennym (instrkcje dotyczne wymiany bezpiecznika dla znalezwo Rozdziale "Wymiana bezpiecznika").

3.ANTENA FM

Aby korzysta z funkci radia FM, nalezy wciagnac antene, aby zapewnic Najlepszy moziwy odbior czestotliwosci.

4. POŁACZENIA OUT (RCA)

Polaczenia te mayna wykorzysta podczas rozbudowy systemu, dodajc drugi wzmacniacz. Aby to zrobic, połucz wejscie LINE2 lub LINE3 drugiego wzmacniacza za pomocag unto go polaczenia "OUT".

5. NIEZBALANSOWANE WEJSCIA LINIOWE 213 (RCA)

Wejscia liniowe 2 i 3 wejscia RCA moga zostac przeksztalcone w wejscie liniowe stereo poprzej połaczenia kanalu z czerwonym, i lewego z bialym.

6. POŁACZENIE WYJSCIOWE (BLOK TERMINALNY)

Polaczenia wyjsciowe dla Rozproszonych systemów audio o niskiej impedancji i stalym napieciu. Głownik o niskiej impedancji i state wyjscie o napieciu 100V wspóldziela blok zacisków 4-PIN, dwa po lewej stronie można wykorzystać do podlącenia głowników o niskiej impedancji, dwa z sprawej moga byc uzyte do podlącenia głowników o wysokiej impedancji (napiȩcie stale 100V). Wyjscia strefowe (1-4) są reprezentowane przy czȩczne 8-stykowe.

Kana ly te wykorzystuja zlacza kombinowane, akceptujac zarowy wtyki jack 6,3 mm jak i XLR. Gdy sygnai jest obecnny na podlaczonych mikrofonach / wejsciach, obie formy wejsc wyciszaja wszystkie pozostale kanaly. Wejscia mikrofonowe 1 i 2 moga byc uzyte do mikrofonow pojemnosciowych. Przelaczniki zasilania Phantom umozliwja zasilanie Phantom napiecia 15V gdy podlaczony jest mikrofon pojemnosciowy. Przelacznik nr. 2zasila zasilianiem phantom wejscie mikrofonowe nr. 1, a przelacznik nr. 1zasila zasilaniem phantom wejscie mikrofonowe 2.

8. WEJSCIE AWARYJNE

Wzmacniacz moze byc podlaczony do dowolnego wyjsciowego wzmacniacza staiego 100 V z pilotem DC 24 V uzywanym jako wejscie awaryjne. Gdy DC 24V da sygnal, wzmacniacz przylaczy sie na wszystkie podlaczone glosniki (wyjscie staego napiecia), aby wyslac sygnat awaryjny.

9. WEJSCIE TEL

Wzmacniacz要去 podlaczony do dowolnego systemu telekomunikacyjniego za pomocza wejscia TEL, umo zwiajac wysyrianie komunikatow przy sluchawke. jest to wejscie linowe z priorytetem. Niezrowowazone polaczenia wejsciowe nalezy wropyadzac nazaciskach "CH" (Hot lub Signal) i "GND" (uziemienie).

10. WEJSCIA CHIME I FIRE

Wejschia Chime i Fire pozwalaja na podlaczenie dowolnego zewnetrznego zrodla, takiego jak stace wywoławcze, system matrycowy lub system alarmu przyciwpozarowego. Wejschia te majorwzelnstwo przyd innymi wejsciami.

11.ANTENA BT

Podczas污染防治区 BT i korzystania z niego, upewnij sie, ze antenna BT jest ustawiona w pozycji pionowej, aby zapewnić najlepszy sąwiwy sygnat bezprzewodowy.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TECNICAS / SPECIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA

	PDV120MP3	PDV240MP3	PDV360MP3
Ref. nr:	952.068	952.071	952.073
Output power RMS	120 Watt	240 Watt	360 Watt
Playback option	BT, FM Radio, SD & USD
Impedance	100 Volt / 8 Ohm
Frequency response	50Hz – 19kHz
Signal to noise ratio	>70dB
Power supply	230-240VAC, 50Hz, 0.7A	230-240VAC, 50Hz, 1.1A	230-240VAC, 50Hz, 1.5A
Weight	9kg	11kg	13kg
