Producttype	Ontvanger/versterker voor geluidsinstallatie
Merk	Power Dynamics
Model	PDV360MP3
Netvoeding	220-240 V AC, 50/60 Hz
Noodvoeding	24 V DC
Stroomverbruik	Niet opgegeven
Uitgangsimpedantie	8 Ω (laagimpedantie) en 100 V (constante spanning)
Microfooningangen	3 combo XLR/Jack 6,35 mm ingangen (MIC1, MIC2, MIC3)
Lijningangen	3 stereo RCA-ingangen (LINE1 via MIC3, LINE2, LINE3)
Prioritaire ingang	Telefooningang, Emergency-ingang (24 V)
Chime- en brandalarmingangen	Externe ingangen voor gong- en alarmsignaal
Mediaspeler	USB, SD/MMC, Bluetooth, FM-tuner
Zone-uitgangen	4 zones met instelbaar niveau en schakelaars
Lijnuitgang	RCA-uitgang voor uitbreiding naar een tweede versterker
Equalisatie	Lage tonen (BASS) en hoge tonen (TREBLE) met neutrale middenstand
Microfoonecho	Echoregelng voor microfoonkanalen
Display	LED VU-meter (6 LEDs, -18 dB tot 0 dB)
Beveiligingen	Uitgangsbeveiligingsrelais, netzekering en DC-beveiliging
Bedrijfstemperatuur	5 °C tot 35 °C (binnen)
Reiniging	Droge doek, geen chemicaliën
Repareerbaarheid	Alleen voor gespecialiseerde technicus, originele onderdelen vereist

Veelgestelde vragen - PDV360MP3 Power Dynamics

Hoe sluit ik luidsprekers aan op 100 V-lijn?

Verbind de uitgangsaansluiting 100V met de positieve (+) aansluiting van de luidspreker en de COM uitgang met de negatieve (-) aansluiting. Sluit eventuele extra luidsprekers parallel aan. Het totale vermogen van de luidsprekers mag niet meer dan 90% van het uitgangsvermogen van de versterker bedragen.

Hoe gebruik ik de USB/SD-speler?

Steek een USB-stick of SD/MMC-kaart in de juiste poort. Het afspelen start automatisch. Gebruik de toetsen SKIP, PLAY/PAUSE en REPEAT om het afspelen te bedienen. Met de toets M schakelt u tussen de bronnen USB, SD, BT en Tuner.

Hoe sluit ik een microfoon aan?

Sluit uw microfoon aan op een combo XLR/Jack 6,35 mm ingang (MIC1, MIC2 of MIC3). Als u een condensatormicrofoon gebruikt, schakel dan de fantoomvoeding van 15 V in via de bijbehorende schakelaar aan de achterzijde. Stel het microfoonvolume in met de toegewijde potentiometers.

Hoe stel ik de equalizer in?

Draai de BASS en TREBLE regelaars naar rechts om de lage of hoge frequenties te verhogen, naar links om ze te verlagen. In de middenstand (12 uur) zijn de regelaars neutraal en beïnvloeden ze het signaal niet.

Hoe gebruik ik de emergency-ingang?

Sluit een externe bron (bijv. een andere 100 V versterker) aan op de EMERGENCY ingang. Wanneer er een DC 24 V signaal aanwezig is, schakelt de versterker alle aangesloten luidsprekers over naar de constante spanningsuitgang om het noodsignaal uit te zenden.

Hoe doe ik een omroep met de chime?

Druk op de CHIME schakelaar aan de voorzijde. Er klinkt eenmaal een gong om een omroep aan te kondigen. Daarna kunt u in de microfoon spreken. De chime-ingang kan ook worden aangesloten op een externe bron.

Wat te doen als de zekering doorslaat?

Koppel het apparaat los van het lichtnet. Open de zekeringhouder op de netstekker (AC) of DC met een kleine schroevendraaier. Vervang de defecte zekering door een zekering van hetzelfde type en dezelfde waarde. Sluit de zekeringhouder en sluit het apparaat weer aan.

Hoe gebruik ik de Bluetooth-functie?

Zet de BT-antenne verticaal voor optimale ontvangst. Schakel Bluetooth in op uw apparaat en selecteer het apparaat (naam: PDV360MP3). Gebruik de toets M om naar BT-modus te schakelen. Het afspelen begint zodra een bestand wordt gestreamd.

Hoe activeer ik de fantoomvoeding voor microfoons?

Aan de achterzijde bevinden zich twee schakelaars nabij de MIC1- en MIC2-ingangen om de fantoomvoeding in te schakelen. Zet schakelaar 1 voor MIC1 en schakelaar 2 voor MIC2. Een LED kan de activering aangeven. Gebruik deze functie alleen met condensatormicrofoons die 15 V voeding nodig hebben.

Kan ik het apparaat buitenshuis gebruiken?

Nee, het apparaat is uitsluitend ontworpen voor gebruik binnenshuis. Het toegestane temperatuurbereik is 5 °C tot 35 °C. Stel het niet bloot aan regen of vocht om elektrische schokken te voorkomen.

GEBRUIKSAANWIJZING PDV360MP3 Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt U a.u.b. eenaar momenten deijd om deze handleiding zorgvuldig te lezen, aangezien wijgraag wilnen dat u onsne producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens konnen verrallen. Neem ook alkijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparations / modificaties e.d. over te latent aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zDat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werkung worden gesteld, alsijd eerst een deskundige raadplegen. Bij het voor de eerste koer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open waarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel Niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en Niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeneringen nooit af.
• Het apparatus is Niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoor en beschadig deze Niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan nicht aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat Niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp.uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door eenvakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtaar�n mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Reparatie aan het apparaatClient te geschieden door eenvakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact,verbonden met een 10-16A meterkastgroep.

• Bij onweer.altijd de stekker uit het stopcontact halen, zo ook wanner het apparaat voor een langere tijd Niet gebruikt worden. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang nicht gebruikt heeft en het weeil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werk ing te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gezchoolden met de waarvoor geldende richtlijnen en要去en de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparatusaat buiten bereik van kinderen houden.

Bovendien mag het apparaat nooit onbeheerd gelaten worden.

• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tjnde een deskundige.
• Gebruik geen overmatige kracht bij het bedieren van het apparatus.
• Bij een ongeval met dit product alsijd eerst een deskundige raadplegen alvorens opniew te gebruiken.
• Tracht het apparaat Niet schoon te makeen met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te makeen.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden können veroorzaken.
• Bij reparatie dieren alsigtijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer Niet beschadigd/defect kan raken wannesen mensen erover geen lopen. Het netsnoer vór ieder gebruik controleren op breuken/defecten!
• In Nederland/Belgien is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan maar de netspanning in het land waar u verblijft.

Deze marketing worden weergegeven om u erop attent te makeen dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok worden verkreten.

Deze marketing worden weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker teijken van een correcte werkung, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5^ / 41^ en 35^ / 95^ ligt.

Raadpleeg eventueel www.wyclele.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen konnen worden gerecycled, gooi ze waarom nicht bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantiepiode aktijd retour te worden gezonden in de originele verpakking. Voer zich geen reparations uit aan het toestel; in elk geval vervalt de totale garantie. Ook mag het toestel Niet eigenmachtig worden gemodifieerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij oncevallen en beschadigingen in elke vom t.g.v. onoordeelkundig gebruik en het Niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van personoolijke ongelukken als gevolg van het Niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

UITPAKKEN

LET OP! Onmiddelijk na ontvangst, zorgvuldig uitpakken van de doos, controllerer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en+zijn in goede staat+zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddelijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmaterial. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking worden gereturneerd.

Als het apparaat is bloatgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat Niet onmiddelijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steekervoigens de voeding stekker in het stopcontact/wandcontactdoos.

AANSLUITSPANNING

Op het label aan dechterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controller of de netspanning hiermee overeenkomt, bij alle andere netspanninger dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag geén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat alkijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

100V SYSTEMEEM

Om een 100Volt system te creeren sluit u de versterker aan op de eerste luidspreker in het system met behulp van dubbel geisoleerde luidsprekerkabel die berekend is op voldoende stroomcapaciteit om het signal te verwaren.

Sluit de "100V" uitgangsklem aan op de positieve (+) aansluiting van de luidspreker en de "COM" uitgang maar de negatieve (-) aansluiting van de luidspreker. Sluit de eventuele overige luidsprekers parallel aan de eerste luidspreker aan met alle positieve aansluitingen en verbind ze samen en alle negatieve aansluitingen worden samen aangesloten zoals hieronder aangegeven.

Voorbeelden

Standard 100V line

4x20W-80Wload

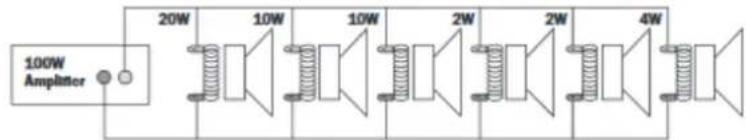

Multi-tap 100V line

20 + 10 + 10 + 2 + 2 + 4 = 48W load

80 examples:

Standard 2 loudspeaker setup

Een 100V lijn luidspekersystem kan bestaan uit vele luidspekersprekers die samen zijn verbonden. De bepalende facto voor aanl luidspekers die op een enkele versterker kan worden aangesloten, is afhankelijk van het versterkervermogen. Voor de meeste doeleinden is het raadzaam om zoveel maybe luidspeakers aan te sluiten met een gecombineerd vermogen van nichteer dan 90% van de uitgangsvermogen van de versterker.

De aansluitpunten van een 100V luidspreker zijn verbonden met een transformator en in sommige geallen kan deze transformer worden ingesteld voor verzillende vermogens. Door de luidsprekers zodanig in te stellen kan het wattage (en uitgangsvolume) van elke luidspreker in het systema aangepast worden om het ideale totale vermogen van het systeme voor de versterker te bereiken.

De versterker biedt meerdere luidspreker aansluitingen: een laagspanningsuitgangen 8 - en een 100V-uitgang.

Houd er rekening mee dat alleen een kabel met COM-schroef en een kabel op de geselecteerde impedantie of spanning moet worden aangesloten.

OPGELET: Meerdere combinaties kuren Niet worden uitgevoerd op het uitgangsiveau!

Er zich twee verschillende soorten verbindingen. De lage impedantie sectie: 8 is ontworpen voor een luidspreker die op uw versterker要去en worden aangesloten. De sectie 100V is special ontworpen voor de distributie van meerde luidsprekers. Bij gebruik van de 100V-uitgang要去en de luidsprekers uitgerust zijn met 100V transformator. Het maximum anteal luidsprekers dat op uw distributielijk wordt geplaatst, is in verhouding tot het vermogen die aan elke luidspreker wordt toegewezen. Het totale wattage aan de secundaire kant van de transformatoren op uw luidsprekerkabel mag Niet hoger� dan de maximale RMSuitgangsstroom van het apparaat. Als u deze richtlijn Niet hanteert, kan dit leiden tot permanente schade aan de versterker!

BEDIENING

• Wonneer alle aansluitingen op de versterker zich gemaatk, draai alle volumeregelaarsaar beneden en schakel het netstroom in en de aan-/ uitschakelaar indicatie-LED gaat branden. Draai de BASS- en TREBLE-regelaarsrecht omhoog en draai de MASTER-volumeregelaar langzaam omhoog.
• Zorg ervoor dat een audiosignaal van de lijn(en) worden doorgestuurd en geleidelijk de volumeregeling voor betreffende kanaal verhogen tot gewenste volume door de luidsprekers worden gehoord. Zet de MASTER op het maximale vereiste volumeniveau en verminder eventueel de kanaalvolume regelaar.
• De uitgang van de versterker worden weergegeven via de nivea-meter LED's en er moet voor worden gezorgd dat de rode "0" LED alleenijdens gebruiklicht oplicht. Enigszins langer dan een korte flits van deze LED kan duiden op verrorming of het "clippen" van het uitgangssignaal. Hierop moet de volume worden gereduceerd om permanente beschadiging te voorkomen.
• Als een microloon is aangesloten op de MIC1 ingang, controller of deze is ingeschakeld en als het fantoomvermogen vereist, controller of deze functie is ingeschakeld. Verhoog de volumeregelaar geleidelijk terwijl u in de microloon spreekt tot het gewenste volume bereikt is. De microloon mag geen signal vanuit de luidspreakers ontvangen, wat rondzingen kanveroorzaken.

Naast de kanaal- en MASTER-volumeregelingen, zich er BASS en TREBLE EQ-regelaars om de toon van de totale uitgang aan te passen. Indien de regelaars in de middenpositie bevinden heeft dit geen effect op het uitgaande signaal. Als u de BASSregelaar maar rechts draait, worden de lage freiagentie in het geluid verhoogd, verwijl u.Deze tegen de klok in draait, deze lage frequencies snijdt. Op bezelfde manier verhoogt de TREBLE-regelaar met de klok mee de hoge frequencies in het geluid, verwijl wonneer je deze tegen de klok in draait, de hoge frequencies snijdt. Pas deze EQ-regelaars aan voor uw gewenste akoestiek.

VERVANGEN VAN ZEKERINGEN

Indien de zekering defect is, dient u de zekering te verwangen door een zekering van hetzelfde type en Waarde. Voor het verwangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouser op het achterpaneel met een passende platte schroevendraier.

Stap 2: Verwijder de oude zekering uit de zekeringhouser.
Stap 3: Installer de nouvelle zekering in de zekeringhouser.
Stap 4: Plaats de zekeringhouser in de behuizing.

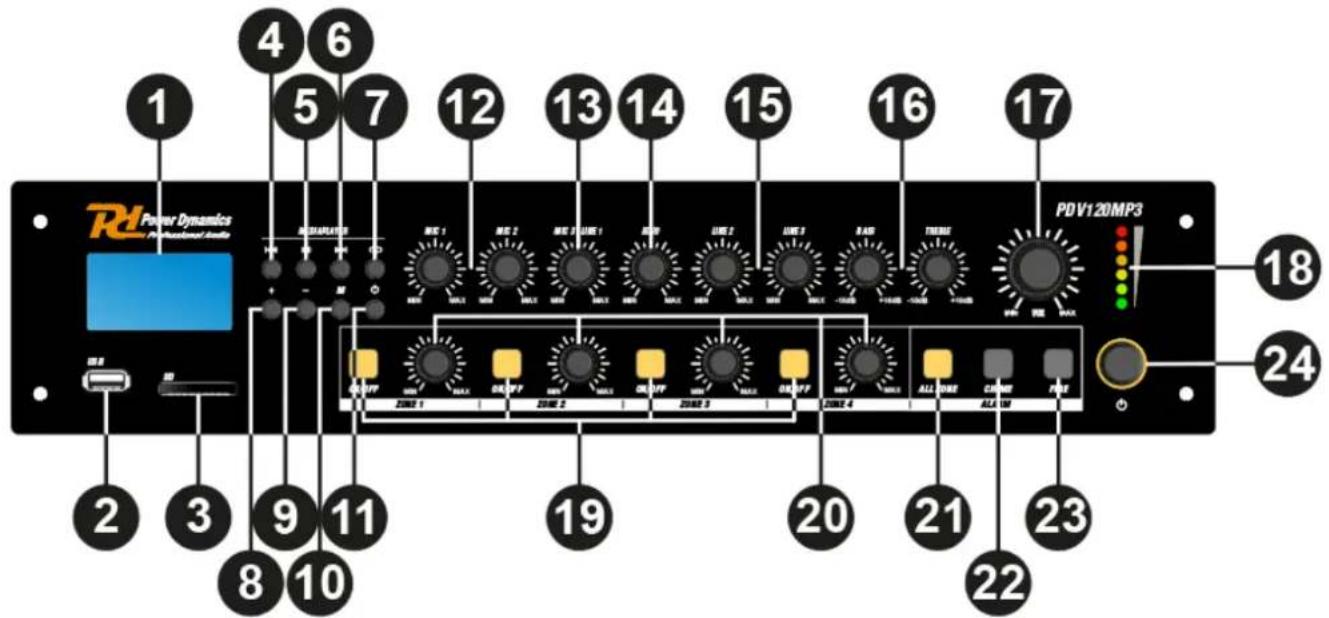

Overzicht voorpaneel:

1. LCD WEERGAVE

LCD weergave geeft modi en de huidige functie(s) weeer.

1. USB POORT

Hier kan een USB-opslagapparaat worden aangesloten. Tracks die op het opslagapparaat zijn opgeslagen, hunnen via de spelere worden afgespeeld en worden automatisch afgespeeld wanner het apparaat worden aangesloten.

1. SD / MMC GEHEUGENKAART SLEUF

SD/MMC-geheugenkaarten können in deze sleuf worden geplaatst. Tracks die op het opslagapparaat zijn opgeslagen, hun via de spelere worden afgespeeld en worden automatisch afgespeeld wanner de geheugenkaart worden geplaatst.

1. SKIP I<< TOETS

Vorige track in USB-, SD/MMC- en BT-modus. Vorige opgeslagen zender in de tunermodus.

1. PLAY/ PAUSE TOETS

Bij het indrukken van deze toets wisselt het apparaatussen afspeel- en pauzemodus.

1. SKIP >>I TOETS

Volgende track in USB-, SD/MMC- en BT-modus. Volgende opgeslagen zender in de tunermodus.

1. REPEAT TOETS

Wisselt de herhaalfunctieussen een nummer herhalen, volledige afspeellijst herhalen, alles herhalen en herhalen uitschakelen.

1. +TOETS

Verhoog het volume van de spelere.

9.-TOETS

Verlaag het volume van de speler.

1. M TOETS

Wissel de inputkanalenussenUSB,SD/MMC,BTenturer.

1. AAN / UIT SCHAKELAAR VOOR DE SPELER

Indrukken: de speliger gaat aan.

Ingedrukt houden: de speler gaat UIT.

1. MICROFOON 1 & 2 VOLUMEREGELAAR

Verhoog of verlaag het volume van de microfoon 1 en 2 ingangen.

Verhoog of verlaag het volume van de microfoon 3 en line 1 ingangen.

1. MICROFOON ECHOREGELAAR

Pas het echoniveau op de microloonkanalen aan.

Verhoog of verlaag het volume van line 2 & 3 input.

16. TOONREGELAAR

Met behulp van de knoppen voor de lage (bass) en hoge tonen (treble) kan de algemene frequentiererespons van het systeme worden aangepast. Als er met de klok mee wordt gedraait, wordt hetiveau verhoogd. Door gegen de klok in te draaien za het niveau worden verlaagd. In de middelste stand staan beiden tonen op een neutraaliveau.

17. HOOFDVolumEREGELAAR

Met behulp van de hoofdvolumeregelaar worden het algemene systeemvolume aangepast in een bereikCUSen het minimumen maximumniveau.

18. CLIP INDICATOR (VU-METER)

De clip-ledindicator geeft piekniveauaus aan van de output van de versterker. Deze LEDs gaan branden wanner de versterker aan het maximum van z'n vermogen zit. De volume dient dan onmiddelijk jker gedraaid te worden.

19. ZONE 1-4 UITGANG SCHAKELAARS

De verschillende aingesloten luidsprekers (1-4) können worden in- en uitgeschakeld door op de schakelaars met de bijbehorende nummers te drukken. Wanner een zone (1-4) is ingeschakeld, gaat er een oranje lampje op de betreffende schakelaar branden. Wanner de 'All'-schakelaar wordt ingedrukt worden alle zone-uitgangen (1-4) ingeschakeld.

20. ZONE 1-4 UITGANG NIVEAUREGELAAR

Het uitgangsiveau van de verschillende zones (1-4) kan worden ingesteld met behulp van de draaiknopen met de bijbehorende nummers.

21. ALL ZONE SCHAKELAAR

Wanner de 'All'-schakelaar worden ingedrukt worden alle zone uitgangen (1-4) ingeschakeld.

22. CHIME SCHAKELAAR

Bij het drukken van deze knop za de gekozen gongtoon ingestart worden.

23. FIRE SCHAKELAAR

Wanneer de knop voor het brandalarm worden ingedruk, blijft deze afspelen totdat deze knop nogmaals worden ingedrukt.

24. AAN / UIT SCHAKELAAR

Gebruik deze schakelaar om het apparaat aan en uit te zetten. Wanner het apparaat wordt ingeschakeld, gaat het oranje lampje rond de aan/uit schakelaar branden. Na het inschaken gaat de zoemer binnenin driemaal over en is er een klik, wat betekent dat de versterker kaar is voor gebruik.

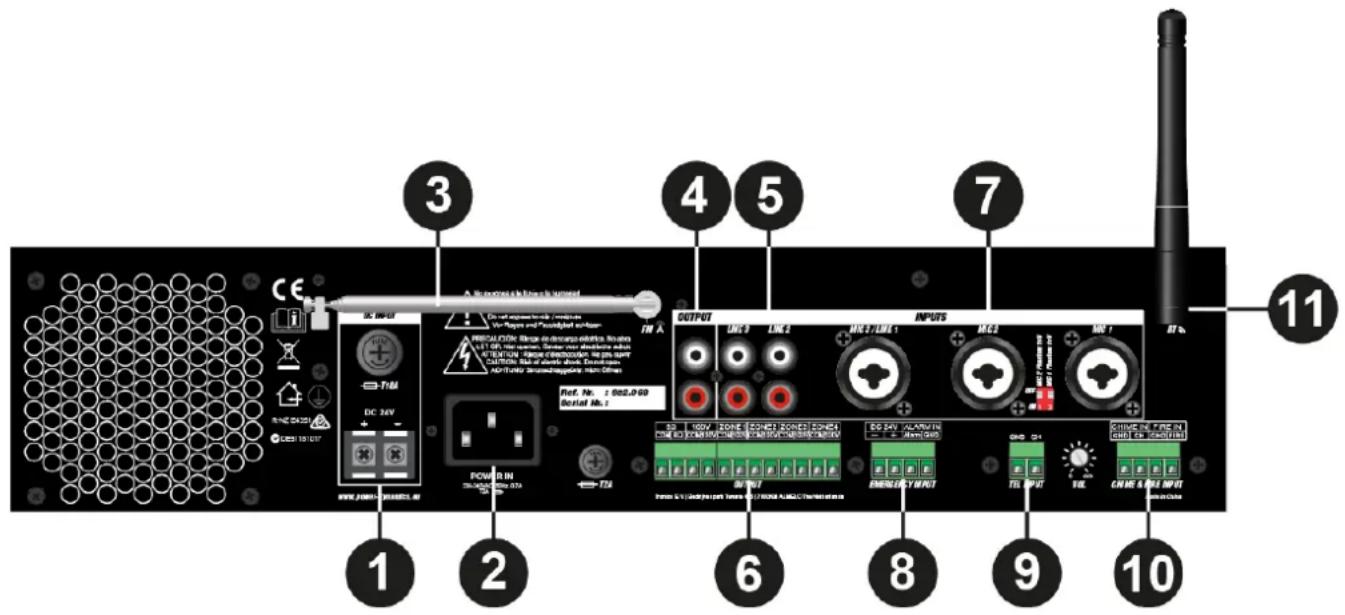

Overzicht hinterpaneel:

1. GELIKSTROOMINGANG

Dit is een stand-by stroomtoevoer om een 24V batterij op aan te sluiten. De hoofdzekering bevindt zich aan de bovenzijde van deze ingang (voor instructies voor het verwangen van de zekering, zie 'Vervangen van Zekeringen').

2. NETENTREE

De meegeleverde voeding (230~240V AC / 50~60 Hz) dient op deze ingang te worden aangesloten. De hoofdzekering bevindt zich rechts van deze ingang (voor instructies voor het verwangen van de zekering, zie 'Vervangen van Zekeringen')

3. FM ANTENNE

Trek de antennene vollediguit om de best mogelijkke FM-ontvangst te verkrijgen.

4. RCA UITGANGEN

Deze aansluitingen konnen worden gebrukt bij het uitbreiden van uw systeme door het toevoegen van een tweede versterker. Verbind de LINE2- of LINE3-ingang van de tweede versterker met deze uitgangen om dit te doeon.

1. ONGEBALANCEERDE LIJNINGANGEN 2 & 3 (RCA)

RCA ingangen 2 & 3. Kunnen als stereo ingang dienen door het rechtsignaal aan te sluiten op rood en het linkersignaal aan te sluiten op wit.

1. UITGANGSAANSLUITINGEN (KLEMMBLOK)

Uitgangsaansluitingen voor zowel lage impedantie als constante spanning verdelse audiosystemen. De luidspreker met lage impedantie en 100V constante spanning delen een 4-PIN-aansluitblok, de linker twee aansluitingen kannen worden gebruikt om lage impedantie luidsprekers aan te sluiten, de rechter twee aansluitingen kannen worden gebruikt om hoge impedantie (100V constante spanning) luidsprekers aan te sluiten. Zone (1-4) uitgangen worden vertegenwoordigd door een 8-PIN klemmenblok.

1. MIC3 / LINE1, MIC2 & MIC1 INGANGEN

Deze kanalen make gebruik van combinatie connectoren, die zowel XLR als 6,3 mm jack pluggen accepteren. Beide ingangen zullen alle andere kanalen dampen wonneer er een signaal aanwezig is op de aangesloten microfoons en ingangen. Mic-ingang 1 & 2 kuren worden gebruikt voor capaciteit microfoons. Fantoomvoedingschakelaars schakelen 15 Volt fantoomvoeding in wonneer een capaciteit microfoon is aangesloten. Schakelaar 2 voert fantoomvoeding maar Mic-ingang 1, terwij schakelaar 1 fantoomvoeding maar Mic-ingang 2 voert.

1. NOODSIGNALINGANG

Hierop kurz u een alarmsystem eansluiten.

1. TELINGANG

Hierop kurz u een telefoonlijn aansluiten.

1. CHIME & FIRE INGANG

Met de ingangen Chime & Fire können alle externe bronnen, zoals oproepposten, een signaalmatrix- of brandalarmsystemeemen worden aangesloten. Deze ingangen haben voorrang op andere ingangen.

1. BT ANTENNE

Zorg er bij het verbinden met- en het gebruiken van BT voor dat de BT-antenne in een verticale positie is om het best möglichke draadloze signaal te verzekeren.
