| Produkttyp | Beschallungsempfänger/-verstärker |
| Marke | Power Dynamics |
| Modell | PDV360MP3 |
| Netzspannung | 220-240 V AC, 50/60 Hz |
| Notstromversorgung | 24 V DC |
| Stromverbrauch | Nicht angegeben |
| Ausgangsimpedanz | 8 Ω (Niederimpedanz) und 100 V (Konstantspannung) |
| Mikrofoneingänge | 3 Combo-XLR/6,35-mm-Klinkeneingänge (MIC1, MIC2, MIC3) |
| Line-Eingänge | 3 Stereo-RCA-Eingänge (LINE1 über MIC3, LINE2, LINE3) |
| Prioritätseingang | Telefoneingang, Notfalleingang (24 V) |
| Gong- und Brandmeldeeingänge | Externe Eingänge für Gong- und Alarmsignal |
| Mediaplayer | USB, SD/MMC, Bluetooth, Tuner FM |
| Zonenausgänge | 4 Zonen mit einstellbarem Pegel und Schaltern |
| Line-Ausgang | RCA-Ausgang zur Erweiterung auf einen zweiten Verstärker |
| Entzerrung | Bass und Höhen mit Neutralstellung in der Mitte |
| Mikrofon-Echo | Echo-Regelung für die Mikrofonkanäle |
| Anzeige | LED-VU-Meter (6 LEDs, -18 dB bis 0 dB) |
| Schutzvorrichtungen | Ausgangsschutzrelais, Netzsicherung und DC-Sicherung |
| Betriebstemperatur | 5 °C bis 35 °C (Innenbereich) |
| Reinigung | Trockenes Tuch, keine Chemikalien |
| Reparierbarkeit | Nur für Fachpersonal, Originalteile erforderlich |
Häufig gestellte Fragen - PDV360MP3 Power Dynamics
Benutzerfragen zu PDV360MP3 Power Dynamics
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch PDV360MP3 - Power Dynamics und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PDV360MP3 von der Marke Power Dynamics.
BEDIENUNGSANLEITUNG PDV360MP3 Power Dynamics
Vielen Dank für den Kauf dieser Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Mochlichkeiten, die unser Produkt bietet,sofar voll ausnutzen konnen.
Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführrt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.
- Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
- Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
- Das Gerät enthalt unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
- Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen halten. Sie können zu Stromschlag und Defekten führen.
- Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüfungsschlitze abdecken.
- Das Gerät ist nicht für Dauerbetrieb geeignet.
- Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzschur kann zu Stromschlag und Defekten führen.
- Wenn Sie das Gerät vom Netz trennen, immer am Steckerziehen, niemals an der Schnur.
- Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
- Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
- Wenn sowohl der Stecker und/oder die Netzschur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
- Wenn das Gerät so beschädigt ist, dass Innenteile sightbar sind, daß der Stecker NICT in eine Steckdose gesteckt werden und das GerätarfNICT eingeschaltet werden. Wenden Sie sich in dem Fall an ihren Fachhändler.
- Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführrt werden.
- Das Gerät nur eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
- Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
- Wenn das Gerät langere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst
auf Zimmertemperaturkommen,bevor Sie es einschalten. Das Gerat nicht in feuchten Räumen oder im Freien benutzen.
- Um Unfallen in der öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachvet und die Anweisungen/Warnungen befolgt werden.
- Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkurzt sich die Lebensdauer erheblich.
- Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt setzen.
- Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat Fragen.
- Das Gerät nur mit sauberen Händen bedieten.
- Das Gerät nicht mit Gewalt bedieren.
- Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat Fragen, bevor Sie es wieder einschalten.
- Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
- Nicht in der Höhe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
- Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
- Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
- Sorgen Sie dazu, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
- In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prufen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf auf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.
HINWEIS: Um einen einwandfrei Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5^ und 35^ . liegen.

Trionios BV Registrierungsnummer: DE51181017 (ElektroG).
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Tronios BV Registrierungsnummer : 21003000 (BatterieG).
Lithiumbatterien und Akkupacks sollenn nur im entladenen Zustand in die Altbatteriesammelgefae bei Handel und bei öffentlich-rechtlichen Entsorgungstragern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen KurzschluB treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.
Reparieren Sie das Gerät niemals selbst und behnme Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlinden dadurch den Garantieanspruch. Der Garantieanspruch verwällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch fur Folgeschäden jeglicher Form.
AUSPACKEN
Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sollen den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.
Das Gerätarf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das ], bis es Zimmertemperatur erreicht hat!
NETZANSCHLUSS
Die benöttige Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschältet werden. Bevor Sie eine Spannung anlagen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.
100V LINE SYSTEM
Um ein 100-V-System zu erstellen, verbinden die Verstärker an den ersten Laufsprechern im System doppelt isolierte Laufsprecherkabel mit ausreichend Leistungskapazität haben, um das Signal zu verarbeiten.
Verbinden Sie den „100 V“ Ausgangsanschluss mit dem positiven (+) Anschluß des Laufsprechers und dem „COM“ Ausgangs mit dem negativen (-) Anschluss des Laufsprechers. Schließen Sie alle anderen Laufsprechers an den ersten Laufsprecher parallel mit den positiven Anschlüssen und verbinden sie miteinander, und alle negativen Anschlüsse miteinander verbunden sind wie unter gezeigt.

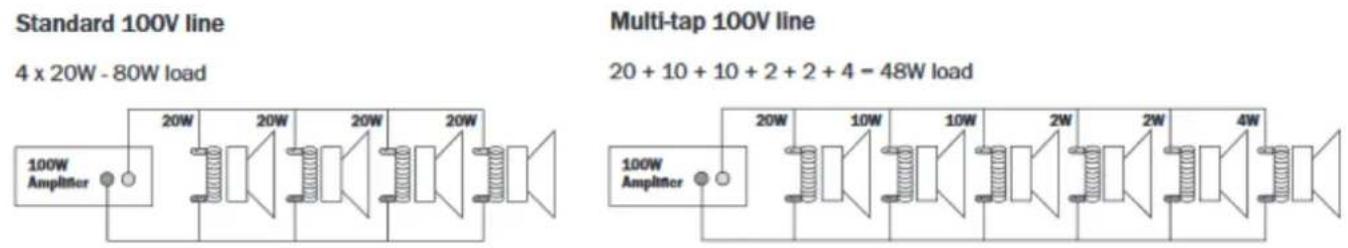

Beispiele

80 examples:
Standard 2 loudspeaker setup

Ein 100V-Lautsprechersystem kann aus vielen miteinander verbundenen Laufsprechem bestehen. Der entscheidende Faktor für wie weitere Laufsprecher können auf einem einzigen Veränder verwendet werden, ist die Leistung. Für die meisten Zwecke ist es ratsam, so weitere Laufsprecher wie notig mit einer kombinierten Leistung von nicht mehr als 90% der Ausgangsleistung des Veränderkurs zu verbinden.
Der Anschluss eines 100-V-Lautsprecher sind mit einem Transformer verbunden und in einigen Fällen kann dieser Transformer für entsprechende Kräfte eingestellt werden. Durch Einstellen der Lautsprecher so die Leistung in Watt (und Ausgangsvolumen) jeder Lautsprechers in dem System eingestellt werden, um die idealen Gesamtvermögen des System Veränder zu erzieilen.
Der Verstärker liefert mehrere Lautsprecheranschlüsse mit 1 Niederspannungsausgabe 8 und 100V-Ausgang.
Bitte beachten Sie, dass nur ein Kabel mit COM Schraube und Kabeln muss an der ausgewählten Impedanz oder Spannung angeschlossen werden.
ACKTUNG: Mehrere Kombinationen können nicht auf dem Ausgangspiegel durchgefuhrt werden!
Es gibt zwei verschiedene Arten von Verbindungen. Die niedrige Impedanz Abschnitt: 8 ist für einen einzeln Lautsprecher an den Verstärker angeschlossen werden. Der Abschnitt 100V ist für die Verteilung von mehreren Lautsprechem. Wenn die 100V Ausgangslautsprechem müssen mit 100V Transformer ausgestattet werden. Die maximale Anzahl von Lautsprechem, die auf der Verteilungsleitung gelegt wird, ist in Bezug auf die Vermögenswerte zu jedem Lautsprecher zugeordnet werden. Die Gesamtleistung auf der Sekundärseite des Transformators auf dem Lautsprecherkabel darf die maximale RMS Ausgangsleistung nicht überschreiben. Die Nichtbeachtung kann zu einer dauerhaften Beschädigung des Verstärkers führen.
BEDIENUNG
- Wenn alle Verbindungen zum Veränder hergestellt sind, drehen Sie alle Drehschalter nach unten und schalten Sie die Stromversorgung ein, das orangen Licht um den Netzschalter herum leuchtet auf. Drehen Sie die BASS- und TREBLE-Regler auf die 12-Uhr-Position und drehen Sie den MASTER-Drehknopf teilweise zum Testen.
- Vergewissern Sie sich, dass ein Signal an einen der Line-Eingänge angelegt wird, und erhöhen Sie die Lautstärkeregelung für diesen Kanal allmählich, bis der Ausgang über die Lautsprecher führt. Drehen Sie den MASTER auf die maximal erforderliche Lautstärke und reduzieren Sie ggf. die Lautstärke des Kanals.
- Der Ausgang des Verstärkers ist auf den Pegelmesser-LEDs dargestellt und es ist darauf zu achten, dass die rote "LED" während des Betriebs nur kurzzeitig leuchtet. Etwas mehr als ein kurzes Blinken der LED Verzerrung oder „Clipping" des Ausgangssignals, um anzuzeigen. Dieses Volumen soll reduziert werden, um bleibende Schäden zu verhindern.
- Wenn ein Mikrofon an den MIC1-Eingang angeschlossen ist, stellen Sie safer, dass es eingeschelt ist und wenn es Phantomspeitung erfordert, stellen Sie safer, dass diese Funktion aktiviert ist. Allmählich erhöht die Lautstärkeregelung während des Sprechens in das Mikrofon, bis die gewünschte Lautstärke erreicht ist. Das Mikrofon soll nicht in der Lage sein, die Laatsprecher zu horen, was zu Rückmeldungen führen kann (Quietschen oder Heulen).
Zusätzlich zu den Kanal- und MASTER-Lautstärkereglern gibt es BASS- und TREBLE-EQ-Regler, um den Ton des Gesamtausgangs einzustellen. Bei der 12-Uhr-Position wenden diese Bedienelemente keine Auswirkung auf das Signal (kein Boost oder Cut). Das Bewegen des BASS-Reglers im Uhrzeigersinn erhöht die tiefen Frenzen im Audio, während es im Gegenuhrzeigersinn die niedrigen Frenzen schaltet. Ebenso erhöht das Bewegen des TREBLE-Reglers im Uhrzeigersinn die hohen Frenzen im Audio, während er im Gegenuhrzeigersinn die hohen Frenzen schneidet. Passen Sie diese EQ-Regler an die Art des Audiosignals an oder kompensieren Sie die Raumakustik.
SICHERUNGSWECHSEL
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).
Vorphensweise:

Schnitt 1: Offnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schnitt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen sie den Sicherungshalter wieder im Gehäuse ein.
BEDIENELEMENTEN EN AANSLUITINGEN

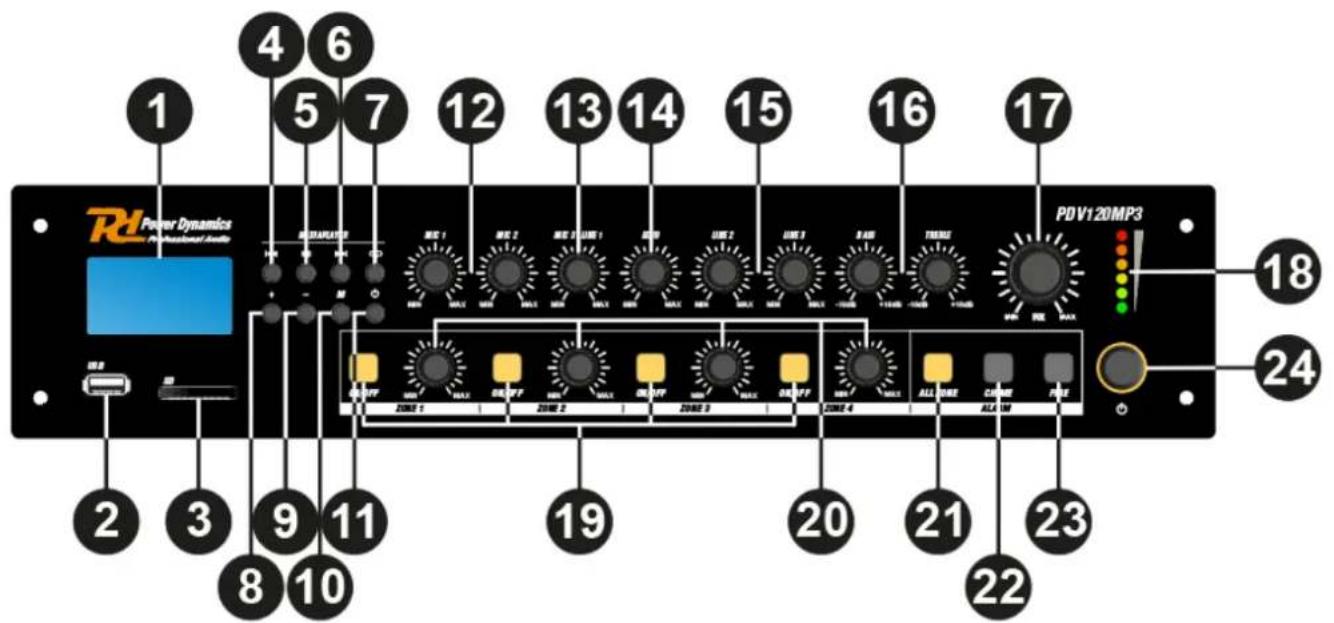

Vorderseite:
- LCD DISPLAY
Zeigt Modus und aktuellen Funktionen.
- USB ANSCHLUSS
Hier kann ein USB-Speichergerät angeschlossen werden. Auf dem Speichermedium gespeicherte Songs können vom Player wiedergegeben werden und werden beim Einlegden des Geräts automatisch wiedergegeben.
- SD / MMC SPEICHERKARTE SCHLITZ
In diesen Steckplatz konnen SD/MMC-Speicherkarten eingesetzt werden. Auf dem Speichermedium gespeicherte Tracks konnen über den Player abgeschweit werden und starten automatisch die Wiedergabe, wenn das Gerät eingesetzt wird.
- SKIP I<< TASTE
Vorheriger Titel im USB-, SD/MMC- oder BT-Modus. Vorheriger gespeicherter Sender im Tuner-Modus.
- PLAY/PAUSE TASTE
Jedes Mal, wenn Sie die Taste PLAY/PAUSE drücken, wechselt der Vorgang von Abspielen zu Pausieren oder von Pausieren zu Abspielen.
- SKIP >>I TASTE
Nächster Titel im USB-, SD/MMC- und BT-Modus. Nächster gespeicherter Sender im Tuner-Modus.
- REPEAT TASTE
Schalten Sie die Wiederholungsfunktion zwischen Wiederholung einer Track, Wiederholung den gesamten Playlist, Wiederholung alle Tracks und Wiederholung aus.
-
- TASTE
Erhöhen Sie die Lautstärke des Players.
-
- TASTE
Verringern Sie die Lautstärke des Players.
- M TASTE
Zum umschalten der Funktionmodus zwischen USB, SD/MMC, BT und Tuner.
- EIN / AUS-SCHALTER
Drucken: Den player wird eingeschalted.
Gedrück halten: Den Player wird ausgeschalted.
- MIKROFON 1 & 2 LAUTSTARKEREGLER
Erhohen oder verringern Sie die Lautstärke der Eingänge Mikrofon 1 und 2.
- MIKROFON 3 & LINE 1 LAUTSTÄRKEREGLER
Erhöhen oder verringern Sie die Lautstärke der Eingänge Mikrofon 3 oder Line 1.
- MIKROFON-ECHO-STEUERUNG
Einstellen des Echoegels an Mikrofonkanalen.
- LINE 2 & 3 LAUTSTÄRKEREGLER
Erhöhen oder verringern Sie die Lautstärke der Eingänge Line 2 und 3.
16. TONREGLER
Mit den Reglern Bass und Treble kann der gesamte Frequenzgang des Systems eingestellt werden. Bei Drehung im Uhrzeigersinn wird der Pegel erhöht. Gegen den Uhrzeigersinn drehen führt zu einem Abfall des Pegels. In der Mittelstellung sind beiden auf Neutralpegel eingestellt.
17. MASTER- LAUTSTÄRKEREGLER
Mit dem Master-Lautstärkeregler wird die Gesamtlautstärke des Systems in einem Bereich zwischen minimalem und maximalem Pegel eingestellt.
18. LED-/CLIP-ANZEIGEN
These LEDs leuchten auf, wenn einer oder andere Kanäle auf Höchstleistung eingestellt sind. Es kann vorkommen, dass diese LEDs zeitweilig aufleuchten. Das ist kein Problem. Wenn sie aber ständig aufleuchten, müssen Sie die Lautstärke reduzieren, um Schaden zu vermeiden.
19. ZONE 1-4 AUSGANG SCHALTERN
Die verschiedene angeschlossenen Laufsprecher (1-4) können durch Drücken der Schalter mit den entspruchenden Zahlen ein- und ausgeschelt werden. Wenn eine Zone (1-4) aktiviert ist, leuchtet ein oranges Licht auf dem entsprchenden Schalter. Wenn der Schalter "All" gedrück wird, werden alle Ausgänge der Zone (1-4) aktiviert.
20. ZONE 1-4 AUSGANGSPEGELREGELUNG
Der Ausgangspiegel verschiedener Zonen (1-4) kann über die drehschalter mit den entsprechenden Zahlen eingestellt werden.
21. ALL ZONE SCHALTER
Wenn der Schalter "All" gedruckt wird, werden alle Ausgänge der Zone (1-4) (de)aktiviert.
22. GONG-SCHALTER
Wenn die Gong-Taste gedrück wird, wird der ausgewählte Gong-Ton als Voransage fur die Durchsageomal abgeschweit.
23. FEUERSCHALTER
Wenn die Feuertaste gedrückt wird, Goes der Feueralarm durch die Schleife, bis die Feuertaste erneut gedrückt wird.
24. EIN / AUS NETZSCHALTER
Verwenden Sie diesen Schalter, um das Gerät ein- und auszuschalten. Wenn das Gerät eingeschaltet ist, leuchtet das orangen Licht um den Netzschalter herum. Nach dem Einsatz erönt der Summer dreimal im Inneren und es erfolgt ein Klick, was bedeutet, dass der Verstärker betriebsbereit ist.

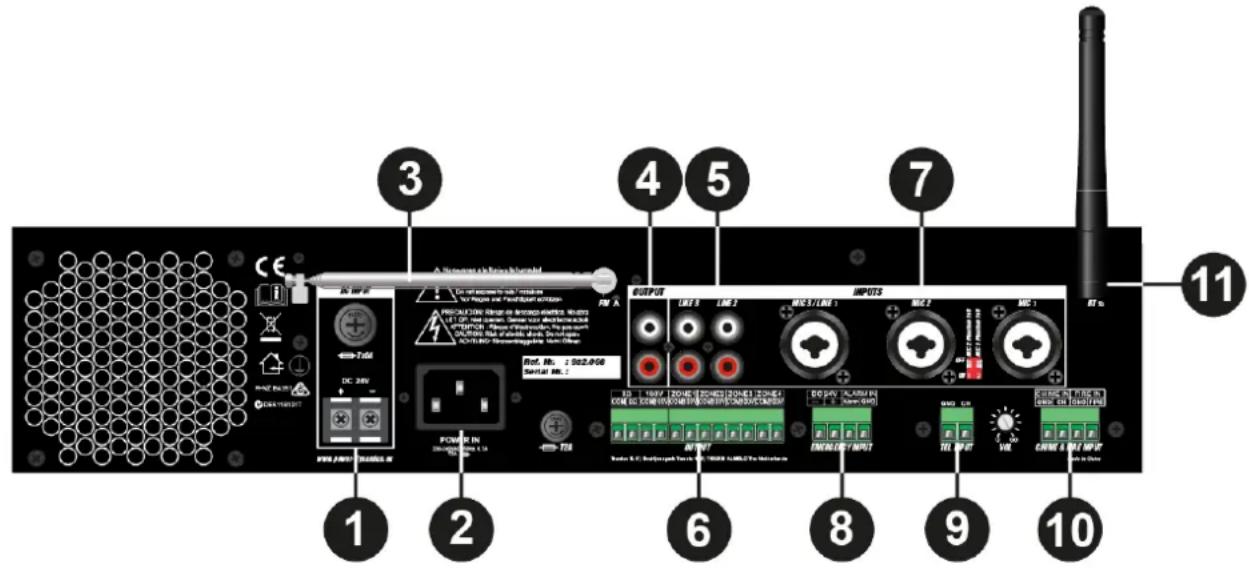

Rückseite:
1. DC EINGANG
An diesen Stecker muss die Hauptgleichstromversorgung (24V) angeschlossen werden. Dies ist eine Standby-Stromversorgung zum Anschluss einer 24V-Batterie. Ein Sicherungshalter mit der Hauptsicherung befindet sich oberhalb des DC-Netzeingangs (Anweisungen zum Austausch der Sicherung finden Sie unter 'Sicherungswechsel').
2. AC NETZEINGANG
An thising mss das mitgelieferte Netzit (230\~240V AC / 50\~60 Hz) angeschlssen werden. Die Hauptsicherung befindt sich rechts neben thisem Eingang (Anweisungen zum Austausch der Sicherung finden Sie unter 'Sicherungswechsel').
3. FM ANTENNE
Um die FM-Radiofunktion zu nutzen,ziehen Sie diese Antenne hereaus um den bestmöglichen FM-Empfang zu gewährleisten.
4. AUSGANG VERBINDUNGEN (RCA)
These Anschlusive konnen bei der Erweiterung Ihres Systems durch einen zweiten Verstärker verwendet werden. Verbunden Sie den LINE2- oder LINE3-Eingang des zweiten Verstärkers mit dieser OUT-Verbindung, um dies zu tun.
5. LINE EINGÄNGE 2 & 3 (RCA)
RCA Line-Eingänge 2 & 3. Kann in einen Stereo-Line-Eingang umgewandelt werden, indem man rechts an rot, links an weiß anschließt.
6. AUSGANG VERBINDUNGEN (TERMINAL BLOCK)
Ausgangsanschluss für niederohmige und spannungsgesteuerte Audiosysteme. Der niederohmige Laufsprecher und der 100V-Konstantspannungsausgang teilen sich eine 4-PIN-Klemmleiste, links zwei konnen zum Anschluss von niederohmigen Laufsprechem verwendet werden, die beiden rechts konnen zum Anschluss von hochohmigen (100V-Konstantspannungslatsprechem) verwendet werden. Die Ausgänge der Zone (1-4) werden durch einen 8-poligen Stecker dargestellt.
7. MIC3 / LINE1, MIC2 & MIC1 EINGÄNGE
These Kanäe verwenden Kombistecker, die sowohl XLR- als auch 6,3-mm-Klinkenstecker aufnehmen. Beide Eingangsformen schalten alle anderen Kanäe stumm, wenn ein Signal an den angeschlossenen Mikrofonen/Eingängen anliegt. Der Mikrofoneingang 1 & 2 kann verwendet werden für kapazitive Mikrofone. Phantomspeiseschalter ermögen 15 Volt Phantomspeisung, wenn ein kapazitätes Mikrofon angeschlossen ist. Schalter 2 speist Phantomspeisung an Mikrofoneingang 1, während Schalter 1 Phantomspeisin ang Miko foneingang 2 speist.
8. NOTFALL-EINGANG
Der Verstärker kann an jeder beliebigen 100V-Konstantspannungsverträkerausgang mit einer DC-24V-Fernbedienung angeschlossen werden, die als Notlichteingang verwendet wird. Wenn die DC 24V Signale vorliegen, schaltet der Verträkera auf alle angeschlossenen Laufsprecher (Konstantspannungsausgang) um, um das Notsignal auszusenden.
9. TEL EINGANG
Der Verstärker kann über den TEL-Eingang an jedem Telekommunikationsystem angeschlossen werden, so dass Durchsagen von einem Mobilteil aus möglich sind. Es handelt sich um einen Line-Pegel-Eingang mit Priorität. Unsymmetrische Eingangsanschlüsse sollen an den Klemmen "CH" (Hot oder Signal) und "GND" (Masse) vorgenommen werden.
10. CHIME & FIRE EINGANG
Ermöglichen den Anschluss an jeder externe Quelle wie Sprechtstellen, eine Signalmatrix oder eine Brandmeldeanlage.
These Eingänge haben Vorrang vor anderen Eingängen.
11. BT ANTENNE
Be der Verbindung mit BT ist darauf zu achten, dass die BT-Antenne in eine vertikale Position gebracht wird, um ein bestmogliches drahtloses Signal zu gewährleisten.
SICHERUNGSWECHSEL
Wen die Feinsicherung des Gerates defekt ist, darf these nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerat allpolig von der Netzspannung zu trennen (Netzsteckerziehen).
Vorphensweise:

Schnitt 1: Offnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.
Schnitt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schnitt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schnitt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
