| Type de produit | Récepteur/Amplificateur de sonorisation |
| Marque | Power Dynamics |
| Modèle | PDV360MP3 |
| Alimentation secteur | 220-240 V AC, 50/60 Hz |
| Alimentation de secours | 24 V DC |
| Consommation électrique | Non communiquée |
| Impédance de sortie | 8 Ω (basse impédance) et 100 V (ligne constante) |
| Entrées microphone | 3 entrées combo XLR/Jack 6,35 mm (MIC1, MIC2, MIC3) |
| Entrées ligne | 3 entrées RCA stéréo (LINE1 via MIC3, LINE2, LINE3) |
| Entrée prioritaire | Entrée Téléphone, Entrée Emergency (24 V) |
| Entrées chime et incendie | Entrées externes pour signal de gong et alarme |
| Lecteur multimédia | USB, SD/MMC, Bluetooth, Tuner FM |
| Sorties zones | 4 zones avec niveau réglable et interrupteurs |
| Sortie ligne | Sortie RCA pour extension vers un second amplificateur |
| Égalisation | Graves (BASS) et aigus (TREBLE) avec réglage central neutre |
| Écho microphone | Réglage d'écho pour les canaux micro |
| Affichage | VU-mètre à LED (6 LEDs, -18 dB à 0 dB) |
| Protections | Relais de protection de sortie, fusible secteur et DC |
| Température de fonctionnement | 5 °C à 35 °C (intérieur) |
| Nettoyage | Chiffon sec, pas de produits chimiques |
| Réparabilité | Réservé à un technicien spécialisé, pièces d'origine requises |
FOIRE AUX QUESTIONS - PDV360MP3 Power Dynamics
Questions des utilisateurs sur PDV360MP3 Power Dynamics
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice PDV360MP3 - Power Dynamics et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PDV360MP3 de la marque Power Dynamics.
MODE D'EMPLOI PDV360MP3 Power Dynamics

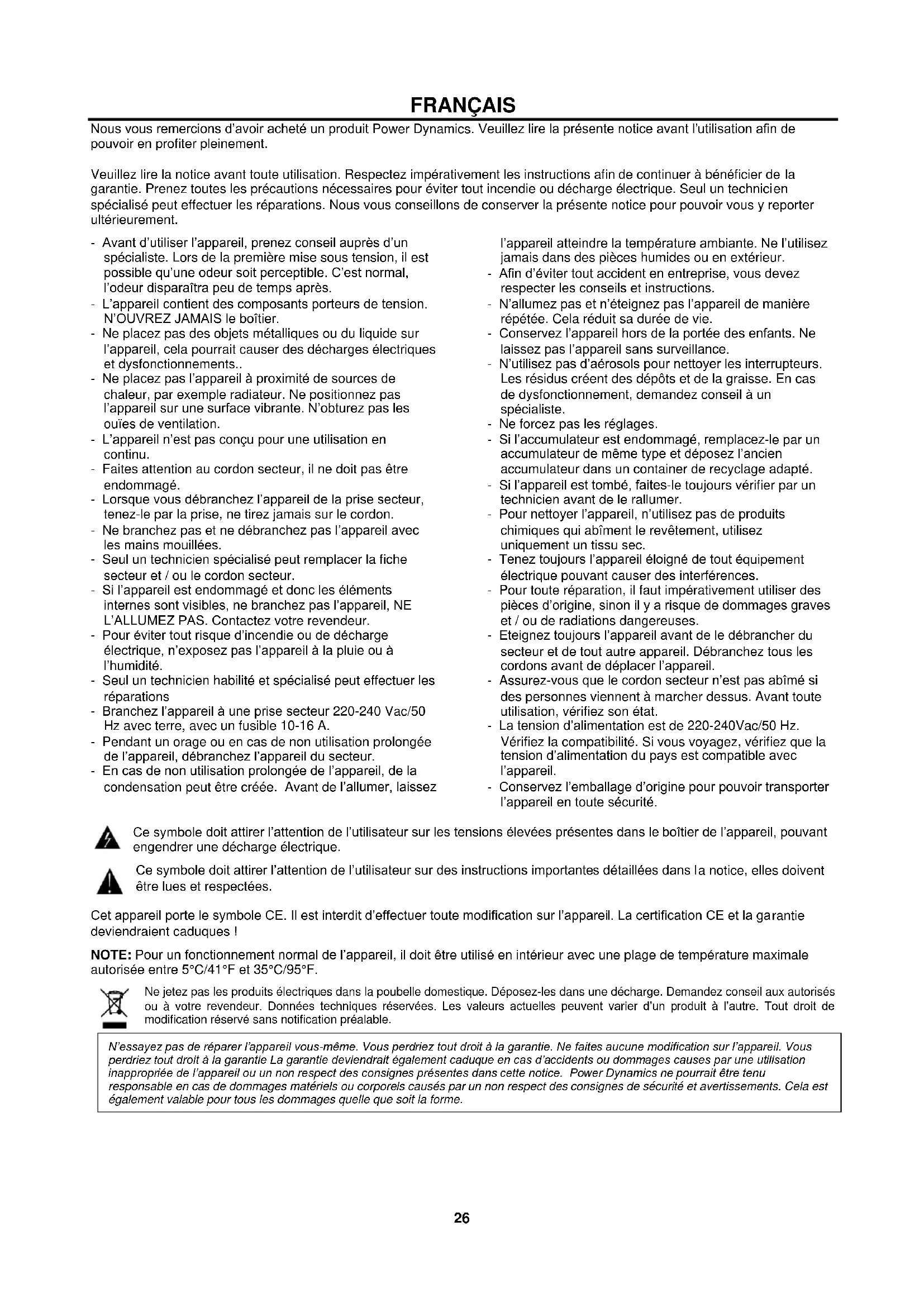

Nous you remercions d'avoir achet e un produit Power Dynamics. Veuillez ire la presente notice avant l'utilisation afin de pouvoir en profiter pleinement.
Veuillez dire la notice avant toute utilisation. Respectez impératifement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la presente notice pour pouvoir vous y reporter ultérieurement.
- Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaître peu de temps après.
- L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boitier.
- Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait cause des décharges électriques et dysfonctionnements..
- Ne placez pas l'appareil à proximite de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
- L'appareil n'est pas conscience pour une utilisation en continu.
- Faites attention au cordon secteur, il ne doit pas etre endommagé.
- Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
- Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
- Seul un technicien spécialise peut replacer la fiche secteur et / ou le cordon secteur.
- Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branche pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur.
- Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
- Seul un technicien habilité et spécialisé peut effectuer les réparations
- Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
- Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
- En cas de non'utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez
l'appareil atteindre la température ambiente. Ne l'utilise jamais dans des pieces humides ou en extérieur. - Afin d'éviter tout accident en entreprise, vous doivent respecter les conseils et instructions. - N'allumez pas et n'eteignez pas l'appareil de maniere repétée. Cela réduit sa durée de vie. - Conservez l'appareil hors de la portée des enfants. Ne laisserze pas l'appareil sans surveillance. - N'utilise pas d'aérosols pour nettoyer les interrupteurs. Les résidus créé des dépôts et de laGRAisse. En cas de dysfonctionnement, mandez Conseil à un spécialiste. - Ne forcez pas les réglages. - Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté. - Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer. - Pour nettoyer l'appareil, n'utilise pas de produits chimiques qui abiment le revêtement, utilisez uniquement un tissu sec. - Tenez toujours l'appareil éloigné de tout équipement électrique pouvant cause des interférences. - Pour toute réparation, il faut impératifement utiliser des pieces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses. - Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil. - Assurez-vous que le cordon secteur n'est pas abimé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifie son état. - La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil. - Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.
Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées générées dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.
Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.
Cet appeareil porte le symbole CE. Il est interdit d'effectuer toute modification sur I'appareil. La certification CE et la garantie deviendraient caduques!
NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en interieur avec une plage de température maximale autorisée entre 5°C / 41°F et 35°C / 95°F.
Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.
N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes générées dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages qu'elle que soit la forme.
Deballage
ATTENTION! Immediatement après reception, vérifie le contenu du carton et assurez-vous que tous les éléments sont bien prsentes et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommages. Sl l'appareil doit être returné, faites-le dans l'emballage d'origine.
Si l'appareil a ete exposé à des fluctuations importantes de temperatures (par exemple après le transport), ne l'allumez pas immadiatement. De la condensation peut survenir. Laissez l'appareil eteint le temps qu'il attigne la temperature ambiente.
Alimentation
Voutrouez sur l'etiquette a l'arriere de l'appareil, le type d'alimentation a utiliser. Verifiez que la tension d'alimentation corresponde a cette mentionnee. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prer etre utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation reglable.
Connectez tous l'appareil à un circuit protégé (disjoncteur ou fusible). Assurezvous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'accidie
Systeme ligne 100 v
Pour des systèmes ligne 100 V, reliez l'amplificateur au premier haut-parleur dans le système en utilisant un cable haut-parleur à double isolation ayant la puissance adequate pour supporter la sortie totale de l'amplificateur.
Reliez la borne de sortie "100V" à la borne (+) du haut-parleur et la sortie "COM" à la borne (-). Reliez d'autres haut-parleurs en parallelle au premier haut-parleur avec tous les borniers positifs ensemble et reliez tous les borniers négatifs ensemble comme indiqué sur le schéma.
Example
Standard 100V line
Multi-tap 100V line
80 Examples:
Standard 2 loudspeaker setup
Un système ligne 100 V peut se compose de plusieurs haut-parleurs reliés entre eux. Le facteur permettant de définir le nombre de haut-parleurs pouvant être reliés à un seul amplificateur est la puissance. Pour la majorité des applications, il est conseillé de relier autant de haut-parleurs que nécessaire avec une puissance combinée de 90% au plus de la puissance de sortie de l'amplificateur.
Les bornes d'un haut-parleur 100 V sont reliées à un transformateur et dans certains cas, ce transformateur peut être utilisé pour différentes puissances. Ces réglages peuvent être utilisés pour régler la puissance (et le volume de sortie) de chaque haut-parleur dans le système pour obtenir la puissance totale ideale du système pour l'amplificateur.
BORNIERS HP
Ces bornes offrent une sortie basse tension 8 et une sortie 100V est également disponible.
Notez qu'un cable uniquement doit etre connecte a la borne COM et un cable a l'impedance ou tension selectionnee.
ATTENTION : Il n'est pas possible de faire des combinaisons multiples sur le niveau de sortie.
Deux types différents de branchement sont prévus.
Section basse impedance 8 : prevue pour une petite quantite de haut-parleurs pouvant etre relies a amplificateur Section 100V: specifquement conque pour une distribution multiple. Si vous utilisez la sortie 100W, les haut-parleurs doivent etre Equipes d'un transformateur 100V. La quantite maximale de haut-parleurs a integrer dans le systeme est fonction de la
puissance delivree par chaque haut-parleur. La puissance totale reglee sur le cote secondaire des transformateurs de la ligne de haut-parleurs ne doit pas depasser la puissance de sortie RMS maximale. Un non-respect de ces données pourrait endommager durablement l'amplificateur.
ETAPES De fonctionnement
Lorsque toutes les connexions à l'amplificateur sont effectuees, tournes les boutons de reglage vers le minimum et allumez l'amplificateur, la LED "ON" brille. Tournez les reglages BASS et TREBLE vers la position 12h (vers le haut) et tournez le reglage MASTER pour tester. Assurez-vous qu'un signal est bien present aux entrées ligne et augmentez graduallement le niveau de volume pour ce canal jusqu'à ce que la sortie soit bien audible via les haut-parleurs. Tournez le réglage MASTER sur le niveau de volumemaximal nécessaire et diminuez le niveau de volume du canal si besoin. Remarque: le test initial peut etre effectue en utilisant le lecteur audio USB/SD integre. La sortie de l'amplificateur est representée sur le VU-metre; veiliez a ce que la LED rouge "0" ne brille que momentanement pendant le fonctionnement. Si elle brille plus longtemps, cela indique qu'il y a une distorsion ou un ecrétage du signal de sortie : tournez alors le réglage MASTER pour diminuier le niveau. Si un microphone est relié à l'entrée MIC1, assurez-vous qu'il est bien allumé et s'il nécessite une alimentation fantôme, prétez y attention. Augmentez petit à petit le volume en parlant dans le microphone jusqu'à obtenir le niveau de volume souhaïte. Le microphone ne doit pas entendre les haut-parleurs pour éviter tout effet de larsen.
En plus des réglages de canaux et de volume MASTER, l'appareil dispose de réglages BASS et TREBLE EQ pour régler la tonalité de la sortie générale. Sur la position 12h, ces réglages n'influent pas sur le signal. Si vous déplacez le réglage BASS dans le sens des aiguilles d'une montre, les fréquences graves augmentent; si vous le tournez vers la gauche, il réduit les fréquences graves. De la même manière, si vous tournez le réglage TREBLE vers la droite, vous augmentez les fréquences aigues dans l'audio, si vous le tournez vers la gauche, vous diminuez ces fréquences. Réglez les égaliseurs pour correspondre au type de signal audio ou pour compenser l'acoustique de la pierce.
Si le fusible est defectueux, il faut le remplacer par un fusible de meme type et de meme valeur. Avant de le remplacer, veillez a débrancher l'appareil.
Procedure:
Etape 1: Ouvrez le porte-fusible sur le panneau arrêté avec un petit tournevis.
Etape 2: Retirez l'ancien fusible. Etape 3: Placez le nouveau fusible dans le porte-fusible. Etape 4: Remettez le porte-fusible dans le boitier.
Affichage des modes de fonctionnement et du statut actuel.
2. PORT USB
Port pour brancher un support de stockage USB. Les morceaux présents sur le support sont lus par le lecteur et demarrent automatiquement lorsque le support est inséré.
3. INSERT CARTE Memoire SD / MMC
Insert pour des cartes mémoires SD/MMC. Les morceaux présents sur le support sont lus par le lecteur et démarrent automatiquement lorsque le support est inséré.
4. TOUCHE SKIP I<<
Voie precedente en mode USB, SD/MMC ou BT. Station precedente si l'appareil est en mode Tuner.
5. TOUCHE PLAY / PAUSE
A chace prsion sur la touche PLAY/PAUSE, l'appareil passe du mode lecture au mode pause et du mode pause au mode lecture.
6. TOUCHE SKIP >>i
Voie suivante en mode USB, SD/MMC ou BT. Station suivante si l'appareil est en mode Tuner.
7. TOUCHE REPEAT
Pour activer la fonction Repétition : répétition d'une voie, du dossier complet, répétition de toutes les voies et fonction désactivée.
8. TOUCHE +
Pour augmenter le volume du lecteur.
9. TOUCHE -
Pour diminuer le volume du lecteur.
10. TOUCHEM
Pour commuter le mode de fonctionnement entre USB, SD/MMC, BT et Tuner.
Enfoncée: pour allumer le lecteur.
Enfoncée et maintainue : pour eteindre le lecteur.
12. Reglage volume microphone 1 & 2
Pour augmenter et diminuer le volume de l'entrée micro 1 et 2.
13. Reglage volume microphone 3 & LINE 1
Pour augmenter et diminuier le volume de I'entree micro 3 ou ligne 1.
14. Reglage ECHO microphone
Pour régler le niveau d'echo des canaux micro.
15. Reglage volume LINE 2 & 3
Pour augmenter et diminuier le volume de l'entrée ligne 2 & 3.
Boutons de réglage des graves et aigus; en tournant vers la droite, le niveau est augmente, vers la gauche, le niveau est diminué. En position centrale, les deux réglages sont neutres.
Réglage du volume général entre niveau minimal et niveau maximal.
18. VU-METRE A LEDs
Bargraphe 6 LEDs; indique le niveau actuel dans la plage -18 dB et 0 dB, la LED supérieure rouge s'affiche en cas d'écretage.
19. Interrupeurs SORTIE ZONE 1-4
Les différentes lignes (1-4) de haut-parleurs reliés peuvent être activées ou désactivées avec les interrupteurs correspondants. Si une zone (1-4) est activée, l'interrupteur correspondant s'allume en vert. Lorsque l'interrupteur "All" est activé, toutes les sorties de zones (1-4) sont activées.
20. Reglage niveau SORTIE ZONE 1-4
Le niveau de sortie des zones (1-4) peut être réglié avec les interrupteurs correspondants.
21. Interrupteur TOUTES ZONES
Lorsque l'interrupteur "All" est activé, toutes les sorties de zones (1-4) sont activées.
22. Interrupteur CHIME
Lorsque l'interrupteur CHIME est enforcé, le gong sélectionné pour signaler uneannounce retentit une fois.
23. Interrupteur FIRE
Lorsque l'interrupteur est enforcé, l'alarme incendie passé à travers la boucle jusqu'à ce que l'interrupteur d'incendie soit enforcé à nouveau.
24. Interrupeur POWER on / OFF
Pour allumer l'appareil et pour I'eteindre. Linterrupteur brille en vert lorsque you allumez I'appareil. Le buzzer interne retentit trois fois et le relais de protection de sortie s'active (un clic est alors audible), I'appareil est alors pret.

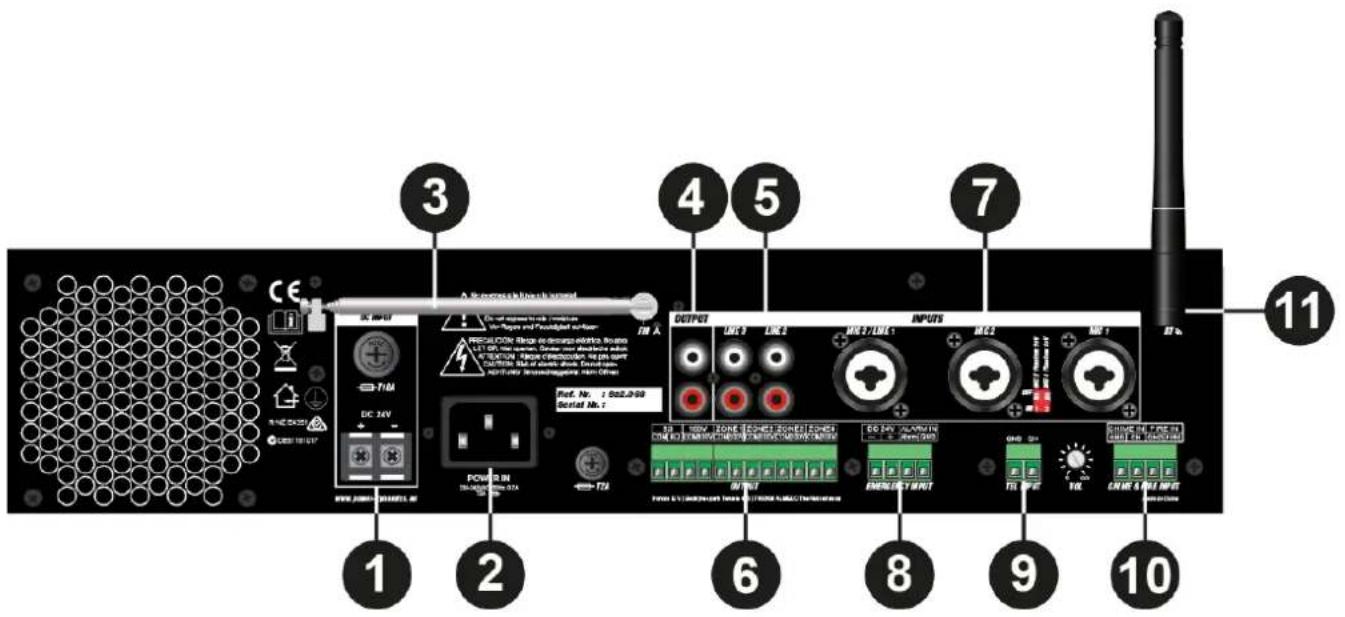

1. Prise secteur DC
Prise d'alimentation DV (24 V) pour brancher une batterie standard 24 V. Un porte-fusible pour le fusible principal est situé sur le haut de la prise (voir point "Remplacement du fusible" pour les instructions de remplacement du fusible).
2. Prise secteur AC
Prise d'alimentation AC 230~240V AC / 50~60 Hz). Un porte-fusible pour le fusible principal est situé sur le haut de la prise AC (voir point "Remplacement du fusible" pour les instructions de remplacement du fusible).
3. ANTENNE FM
Pour pouvoir utiliser la fonction radio FM, dépliez l'antenna pour une réception FM optimale.
4. Sorties (RCA)
Prises pour agrandir l'installation en ajoutant un second amplificateur. Reliez l'entrée LINE2 ou LINE3 du second amplificateur à cette prise "OUT".
5. Entrees ligne 2 & 3 asymetriques (RCA)
Prises d'entree ligne 2 & 3, RCA; peut etre transformee en entree ligne stereo en branchant la droite au rouge et la gauche au blanc.
6. Branchements sorties (bornier)
Prises de sortie pour les systèmes audio à la fois bassé impédance et tension constante. Le haut-parleur bassé impédance et la sortie tension constante 100 V partagent un bornier à 4 broches, deux à gauche peuvent être utilisés pour connecter les haut-parleurs bassé impédance, les deux à droite pour les haut-parleurs haute impédance (tension constante 100 V). Pour les sorties de zone (1-4), un connecteur à 8 broches.
7. Entrees MIC3/LINE1, MIC2 & MIC1
Ces canaux utilisent des connecteurs combo, à la fois connecteurs XLR et connecteurs jack 6,35. Les deux configurations coupent le son de tous les autres canaux lorsqu'un signal est present sur les microphones/entrées reliés. L'entrée micro 1 et 2 peut être utilisé pour microphones capacitifs. Les interrupteurs d'alimentation fantôme permettent une alimentation fantôme 15 V si un microphone capacitif est connecté. L'interrupteur 2 alimente l'entrée micro 1 en alimentation fantôme, tandis que le commutateur 1 alimente l'entrée micro 2 en alimentation fantôme.
8. ENTREE Emergency
L'amplificateur peut etre connecte a n'importe quelle sortie d'amplificateur atension constante de 100 V avec une telecommande 24 V utilise comme entree de secours. Lorsque le signal DC 24V est present, l'amplificateur commute sur tous les haut-parleurs connectes (sortie tension constante) pour envoyer le signal d'urgence.
9. ENTREE TEL
L'amplificateur peut etre connecte a n'importe quel système de télécommunication à l'aide de l'entrée TEL, ce qui permet de faire des annones à partir d'un combiné. C'est une entree nivea ligne avec priorite. Les branchements d'entree asymétriques doivent etre faits aux bornes 'CH' (Hot ou Signal) et 'GND' (Ground).
10. Entrees CHIME & FIRE
Les entrées Gong et Incendie permettent de connecter n'importe qu'elle source externe telle qu'un poste d'appoint, une matrice de signaux ou un système d'alarme incendie. Ces entrées sont prioritaires sur les autres entrées.
11. ANTENNE BT
Si vous branche ou utilisez la technologie BT, assurez-vous de regler l'antenne BT en position verticale pour assurer le meilleur signal sans fil possible.
