PRS360 - Odbiornik Power Dynamics - Bezpłatna instrukcja obsługi

Typ produktu	Odbiornik audio/wideo
Marka	Power Dynamics
Model	PRS360
Wymiary (dł. x wys. x gł.)	430 x 140 x 350 mm
Waga	8 kg
Zasilanie	230 V ~ 50 Hz
Pobór mocy	400 W (maks.)
Moc wyjściowa (RMS)	2 x 100 W (8 omów)
Liczba kanałów	2.0 (stereo)
Wejścia audio	4 wejścia liniowe (RCA), 1 wejście phono (MM)
Wyjścia audio	2 głośniki (zaciski), 1 wyjście słuchawkowe (6,35 mm), 1 wyjście przedwzmacniacza subwoofera
Wejście/wyjście cyfrowe	1 wejście optyczne, 1 wyjście optyczne
Tuner	AM/FM z RDS
Główne funkcje	Wzmacniacz, tuner, wybór źródła, regulacja barwy (basów/wysokich tonów)
Konserwacja i czyszczenie	Odkurzać miękką, suchą szmatką. Nie używać rozpuszczalników ani środków ściernych. Odłączyć przed czyszczeniem.
Bezpieczeństwo	Nie narażać na wilgoć ani ekstremalne temperatury. Zapewnić wystarczającą wentylację. Nie otwierać obudowy.
Części zamienne i naprawy	Skontaktuj się z autoryzowanym serwisem Power Dynamics w sprawie naprawy lub wymiany części.
Informacje ogólne	Przeznaczony do użytku domowego. Klasa energetyczna: nie dotyczy.

Często zadawane pytania - PRS360 Power Dynamics

Jak podłączyć głośniki do PRS360?

Użyj zacisków śrubowych z tyłu urządzenia. Zdejmij izolację z kabli na około 1 cm, włóż je do zacisków odpowiadających każdemu kanałowi (lewy/prawy) i dokręć. Przestrzegaj polaryzacji (+ i -).

Jak wybrać źródło dźwięku?

Naciśnij przycisk SOURCE na panelu przednim lub pilocie, aby przełączać między wejściami (CD, Tuner, Aux, Phono itp.). Wyświetlacz pokazuje aktywne źródło.

Co zrobić, jeśli z głośników nie wydobywa się żaden dźwięk?

Sprawdź, czy urządzenie jest włączone, głośność nie jest ustawiona na minimum, wybrane źródło jest aktywne, a głośniki są prawidłowo podłączone. Przetestuj za pomocą słuchawek, aby zlokalizować problem.

Jak ustawić basy i wysokie tony?

Użyj pokręteł BASS i TREBLE na panelu przednim, aby dostosować poziom niskich i wysokich częstotliwości według własnych preferencji.

Jak wyczyścić odbiornik?

Odłącz urządzenie. Użyj miękkiej, suchej szmatki do usunięcia kurzu. Nigdy nie używaj środków chemicznych ani ściernych, które mogłyby uszkodzić powierzchnię.

Czy mogę używać PRS360 z gramofonem?

Tak, odbiornik posiada wejście PHONO przystosowane do wkładek magnetycznych (MM). Podłącz gramofon do tego wejścia i wybierz źródło Phono.

Jak zapamiętać stacje FM?

Dostrój żądaną stację, a następnie naciśnij przycisk MEMORY na pilocie. Wybierz numer preset za pomocą przycisków numerycznych i potwierdź.

Co zrobić w przypadku przegrzania?

Wyłącz urządzenie i pozwól mu ostygnąć. Upewnij się, że otwory wentylacyjne nie są zablokowane, a urządzenie jest zainstalowane w dobrze wentylowanym miejscu, z dala od źródeł ciepła.

Gdzie znaleźć części zamienne?

Skontaktuj się z serwisem posprzedażowym Power Dynamics lub autoryzowanym sprzedawcą. Używaj wyłącznie oryginalnych części, aby zapewnić bezpieczeństwo i wydajność.

Jak zresetować odbiornik do ustawień fabrycznych?

Naciśnij przycisk POWER, jednocześnie przytrzymując przycisk SOURCE przez 5 sekund. Urządzenie wyłączy się i uruchomi ponownie z ustawieniami domyślnymi.

INSTRUKCJA OBSŁUGI PRS360 Power Dynamics

Gratulujemy zakupu urządzenia marki Power Dynamics. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed rozpoczęciem użytkowania urządzenia należy zasięgnąć porady specjalisty. Przy pierwszym włączeniu urządzenia może pojawić się nieprzyjemny zapach. Jest to normalne i po chwili zniknie.
• Urządzenie zawiera części przewodzące napięcie. Dlatego NIE należy otwierać obudowy.
• Nie należy umieszczac metalowych przedmiotów ani wlewać płynów do urządzenia. Może to spowodować porażenie prądem elektrycznym i nieprawidłowe działanie.
• Nie należy umieszczac ć urządzenia w pobliżu źródeł ciepła, takich jak grzejniki itp. Nie umieszczac ć urządzenia na wibrującej powierzchni. Nie zakrywać otworów wentylacyjnych.
• Urządzenie nie nadaje się do pracy ciągłej.
• Należy zachować ostrożność z przewodem zasilającym i nie wolno go uszkodzić. Wadliwy lub uszkodzony przewód sieciowy może spowodować porażenie prądem elektrycznym i wadliwe działanie.
• Podczas odłączania urządzenia od gniazdka sieciowego należy zawsze wyciągać wtyczkę, a nie przewód.
• Nie należy podłączać ani odłączać urządzenia mokrymi rękami.
• Jeśli wtyczka i/lub przewód sieciowy są uszkodzone, należy je wymienić przez wykwalifikowanego technika.
• Jeśli urządzenie jest uszkodzone w takim stopniu, że widoczne są części wewnętrzne, NIE podłącać urządzenia do gniazdka sieciowego i NIE włącać urządzenia. Skontaktować się ze sprzedawcą.
• Aby uniknąć zagrożenia pożarem i porażeniem prądem, nie wystawiać urządzenia na działanie deszczu i wilgoci.
• Wszystkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowanego technika.
• Podłączyć urządzenie do uziemionego gniazdka sieciowego (220-240Vac/50Hz) zabezpieczonego bezpiecznikiem 10-16A.
• Podczas burzy z piorunami lub jeśli urządzenie nie będzie używane przez dłuższy okres czasu, należy odłączyć je od sieci elektrycznej. Zasada jest taka sama: Gdy urządzenie nie jest używane, należy je odłączyć od sieci zasilającej.
• Jeśli urządzenie nie było używane przez dłuższy okres czasu, może dojść do kondensacji pary wodnej. Przed włączeniem urządzenie powinno osiągnąć temperaturę pokojową.
• Nigdy nie używać urządzenia w wilgotnych pomieszczeniach lub na zewnątrz.

• Aby zapobiec wypadkom w firmach, należy postępować zgodnie z obowiązującymi wytycznymi i instrukcjami.

• Nie należy wielokrotnie włączać i wyłączać urządzenia. Skraca to żywotność urządzenia.

• Przechowywać urządzenie w miejscu niedostępnym dla dzieci. Nie pozostawiać urządzenia bez nadzoru.
• Do czyszczenia przełączników nie używać sprayów czyszczących. Pozostałości tych sprayów powodują osadzanie się kurzu i smaru. W przypadku awarii należy zawsze zasięgnąć porady specjalisty.
• Nie wolno wymuszać używania elementów sterujących.
• Wewnątrz urządzenia znajduje się głośnik, który może powodować pole magnetyczne. Urządzenie należy trzymać w odległości co najmniej 60 cm od komputera lub telewizora.
• Jeśli ten produkt ma wbudowany akumulator kwasowo- ołowiowy. Jeśli nie zamierzasz używać produktu przez dłuższy okres czasu, ładuj go co 3 miesiące. W przeciwnym razie bateria może ulec trwałemu uszkodzeniu.
• Jeśli bateria jest uszkodzona, należy wymienić ją na baterię o tej samej specyfikacji. Uszkodzoną baterię należy utylizować w sposób przyjazny dla środowiska.
• Jeśli urządzenie upadło, przed ponownym włączeniem należy je sprawdzić przez wykwalifikowanego technika
• Do czyszczenia urządzenia nie należy używać środków chemicznych. Uszkodzą one lakier. Urządzenie należy czyścić wyłącznie suchą ściereczką.
• Trzymać z dala od sprzętu elektronicznego, który może powodować zakłócenia.
• Do napraw należy używać wyłącznie oryginalnych części zamiennych, w przeciwnym razie może dojść do poważnych uszkodzeń i/lub niebezpiecznego promieniowania.
• Przed odłączeniem urządzenia od sieci elektrycznej i/lub innych urządzeń należy je wyłączyć. Przed przeniesieniem urządzenia należy odłączyć wszystkie przewody i kable.
• Upewnić się, że przewód zasilający nie może zostać uszkodzony, gdy ludzie chodzią po nim. Przed każdym użyciem należy sprawdzić przewód sieciowy pod kątem uszkodzeń i usterek!
• Napięcie sieciowe wynosi 220-240Vac/50Hz. Sprawdź, czy gniazdo zasilania pasuje. W przypadku podróży należy upewnić się, że napięcie sieciowe w danym kraju jest odpowiednie dla tego urządzenia.
• Należy zachować oryginalne opakowanie, aby umożliwiać bezpieczny transport urządzenia.
• Przetlumaczono przy pomocy.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnic. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Power Dynamics nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu.

Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgodza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest niesprawny, wymień go na nowy egzemplarz tego samego typu i wartości. Przed wymianą bezpiecznika wyciągnij kabel zasilający z gniazda.

Instrukcja:

Krok 1: Otwórz śrubokrętem zasłonkę bezpiecznika na tylnym panelu.

Krok 2: Wyciągnij bezpiecznik.

Krok 3: Wlóż nowy bezpiecznik w obudowę.

Krok 4: Zasłoń obudowę bezpiecznika oryginalnym plastikiem.

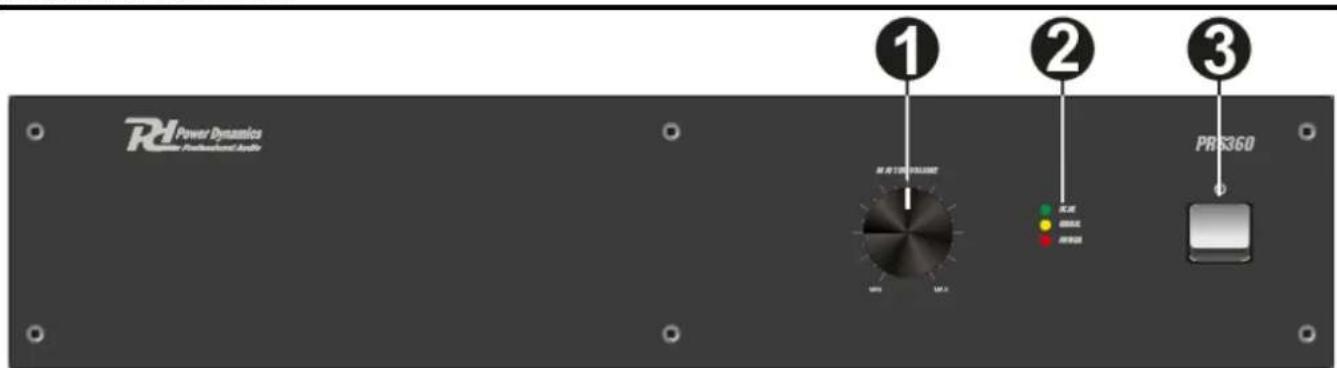

PANEL PRZEDNI

1. POKRĘTŁO GŁOŚNOŚCI: To pokrętło kontroluje głośność ogólną.
2. WSKAŻNIKI LED (VU-METER): Aktualna praca systemu jest wskazywana na 3-cyfrowym wykresie słupkowym LED.
3. PRZYCISK ZASILANIA: Włącz lub wyłącz.

PANEL TYLNY

1. AC IN I UCHWYT BEZPIECZNIKA: Gniazdo do podłączenia dostarczonego przewodu zasilającego Aby uzyskać instrukcje dotyczące zmiany bezpiecznika patrz „WYMIANA BEZPIECZNIKA”.
2. ZASILANIE DC Główny zasilacz prądu stałego (24 V) musi być podłączony do tego złącza. Jest to wtyk zasilania w trybie gotowości, do którego można podłączyć akumulator 24 V.
3. SPEAKER OUTPUT: Te zaciski pozwalają na podłączenie głośników.
4. ZŁĄCZA WYJŚCIOWE (RCA): Z tych gniazd RCA można podłączyć kolejne wzmacniacze.
5. ZŁĄCZA WEJŚCIOWE (RCA): Gniazdo wejściowe i wyjściowe RCA do podłączania urządzeń audio z wyjściem liniowym.

SYSTEM RADIOWĘZŁOWY 100V

Dla systemów radiowęzłowych 100V, należy podłączyć pierwszy głośnik do wzmacniacza przy użyciu kabla z podwójną izolacją oraz możliwością utrzymania odpowiedniej mocy wychodzącej ze wzmacniacza.

Podłącz wyjście 100V na wzmacniaczu z plusem (+) na głośniku oraz wyjście COM z minusem (-). Podłącz kolejne głośniki równolegle - tak, aby (+) były złączone ze sobą, oraz (-) były złączone ze sobą. W razie problemów z poprawnym podłączeniem, spójrz na poniższy obrazek.

System 100V może obsłużyć wiele głośników połączonych ze sobą jednocześnie. To, ile głośników można podłączyć jednocześnie determinuje moc wyjściowa wzmacniacza. W większości zastosowań uznaje się, że należy podłącać tyle głośników, aby ich sumaryczna moc nie przekraczała 90% mocy wyjściowej wzmacniacza. Złącza 100V na głośniku są połączone z transformatorem. W niektórych przypadkach transformator umożliwia wybór mocy, z jaką pracuje głośnik (np. 2, 4 lub 8W). Ułatwia to osiągnięcie odpowiedniej mocy lub dogodny wybór liczby głośników.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA

	PRS120	PRS240	PRS360
Ref.nr.	952.164	952.166	952.168
Output power RMS	120W	240W	360W
Impedance	100V, 8Ohm
Frequency response	50Hz - 18KHz
Signal-to-noise ratio	>75dB
Signal-to-noise ratio: line	>85dB
Signal-to-noise ratio: mic	>72dB
Input level: line	150-470mV, 10kOhm
THD	<0,5%
Power supply	100-240VAC 50/60Hz
Dimensions (L x W x H)	432 x 88 x 360mm
Weight (kg)	8,90	10,00	11,60
