Intitulé	Description
Type de produit	Récepteur audio sans fil
Fréquence de fonctionnement	UHF
Plage de fréquence	500-600 MHz
Nombre de canaux	16 canaux sélectionnables
Connectivité	Sortie XLR et jack 6,35 mm
Alimentation	Adaptateur secteur inclus
Utilisation recommandée	Idéal pour les performances en direct, les conférences et les présentations
Maintenance	Nettoyer régulièrement les connecteurs et vérifier les piles des émetteurs
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Informations générales	Compatible avec divers microphones sans fil de la même gamme

FOIRE AUX QUESTIONS - PDA-B500 Power Dynamics

Comment puis-je connecter le Power Dynamics PDA-B500 à mon système audio ?

Pour connecter le Power Dynamics PDA-B500, utilisez un câble audio 6,35 mm (1/4 pouce) ou un câble RCA pour relier le récepteur à votre système audio. Assurez-vous que le récepteur est allumé et que les connexions sont sécurisées.

Que faire si le récepteur ne s'allume pas ?

Vérifiez que le récepteur est correctement branché à une source d'alimentation. Testez avec une autre prise électrique ou un autre câble d'alimentation si possible.

Comment régler le volume sur le Power Dynamics PDA-B500 ?

Le volume peut être ajusté à l'aide du bouton de volume situé sur le récepteur. Assurez-vous également de régler le volume de votre source audio.

Que faire si je ne reçois pas de signal audio ?

Vérifiez que le récepteur est correctement connecté à votre système audio et que tous les câbles sont en bon état. Assurez-vous également que le volume est réglé à un niveau audible.

Le récepteur perd-il la connexion fréquemment ?

Une perte de connexion peut être due à des interférences. Essayez de déplacer le récepteur et l'émetteur plus près l'un de l'autre ou éloignez-les des appareils susceptibles de causer des interférences.

Comment mettre à jour le firmware du Power Dynamics PDA-B500 ?

Le firmware ne peut être mis à jour que par un technicien qualifié. Contactez le service client de Power Dynamics pour obtenir des instructions sur la mise à jour.

Le récepteur est-il compatible avec tous les microphones ?

Le Power Dynamics PDA-B500 est compatible avec la plupart des microphones sans fil. Vérifiez la fréquence et le type de microphone pour assurer la compatibilité.

Quelles sont les dimensions du récepteur ?

Les dimensions du Power Dynamics PDA-B500 sont de 19,5 cm x 21,1 cm x 4,5 cm.

Comment réinitialiser le récepteur aux paramètres d'usine ?

Pour réinitialiser le récepteur, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que les lumières clignotent. Cela restaurera les paramètres d'usine.

MODE D'EMPLOI PDA-B500 Power Dynamics

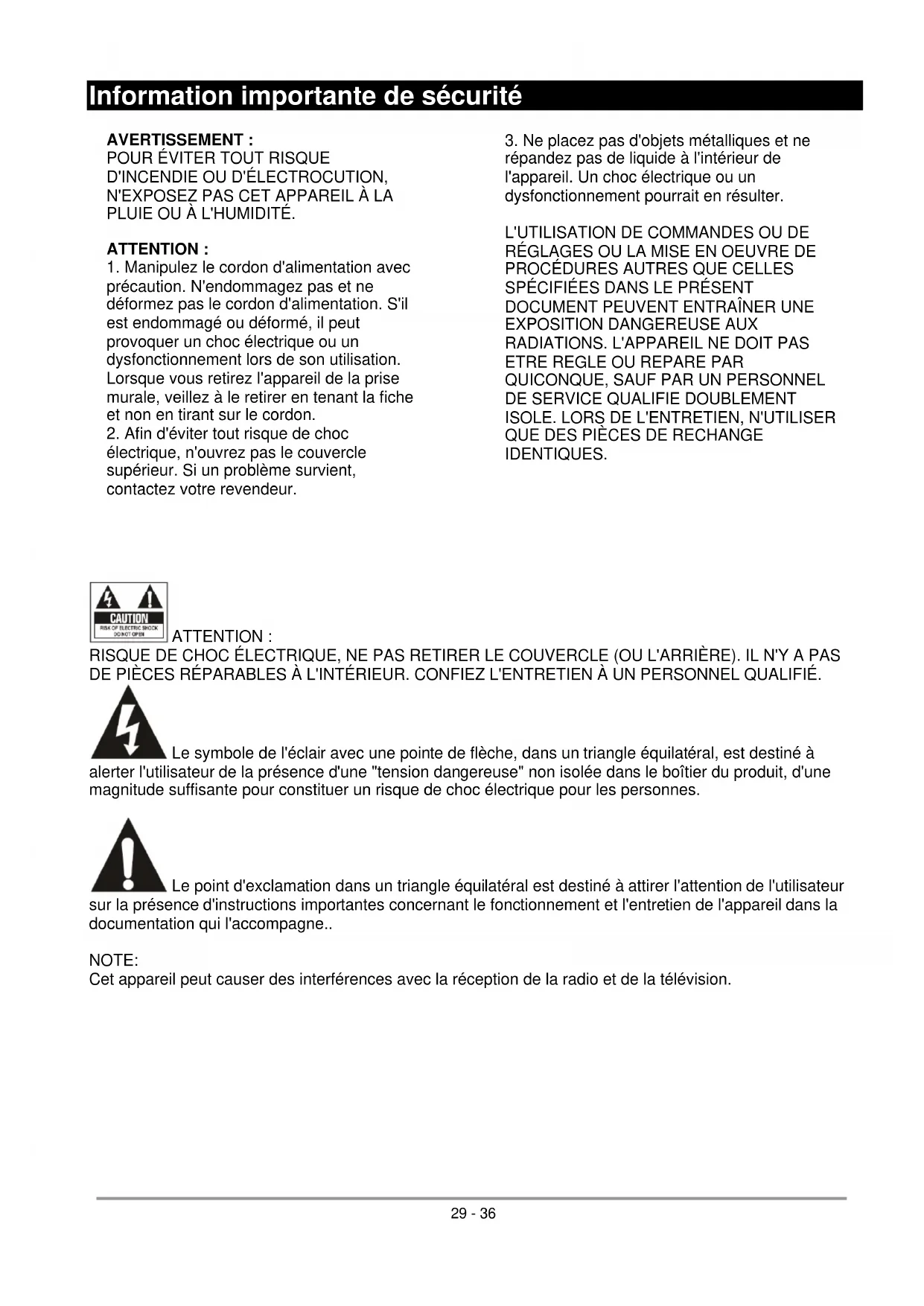

1. Manipulez le cordon d'alimentation avec

précaution. N'endommagez pas et ne déformez pas le cordon d'alimentation. S'il est endommagé ou déformé, il peut provoquer un choc électrique ou un dysfonctionnement lors de son utilisation. Lorsque vous retirez l'appareil de la prise murale, veillez à le retirer en tenant la fiche et non en tirant sur le cordon.

2. Afin d'éviter tout risque de choc

électrique, n'ouvrez pas le couvercle supérieur. Si un problème survient, contactez votre revendeur.

3. Ne placez pas d'objets métalliques et ne

répandez pas de liquide à l'intérieur de l'appareil. Un choc électrique ou un dysfonctionnement pourrait en résulter.

IDENTIQUES. ATTENTION : RISQUE DE CHOC ÉLECTRIQUE, NE PAS RETIRER LE COUVERCLE (OU L'ARRIÈRE). IL N'Y A PAS DE PIÈCES RÉPARABLES À L'INTÉRIEUR. CONFIEZ L'ENTRETIEN À UN PERSONNEL QUALIFIÉ. Le symbole de l'éclair avec une pointe de flèche, dans un triangle équilatéral, est destiné à alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée dans le boîtier du produit, d'une magnitude suffisante pour constituer un risque de choc électrique pour les personnes. Le point d'exclamation dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur la présence d'instructions importantes concernant le fonctionnement et l'entretien de l'appareil dans la documentation qui l'accompagne.. NOTE: Cet appareil peut causer des interférences avec la réception de la radio et de la télévision.30 - 36

Instructions imporantes de sécurité

1. Lisez les instructions avant d'utiliser ce produit.

2. Conservez les instructions - Les instructions de

sécurité et d'utilisation doivent être conservées pour vous y reporter ultérieurement.

3. Tenez compte des avertissements - Tous les

avertissements figurant sur l'appareil et dans les instructions d'utilisation doivent être respectés.

4. Suivez les instructions - Lles instructions de

fonctionnement et d'utilisation doivent être suivies.

5. Une installation incorrecte peut causer de graves

dommages aux personnes et aux biens.

6. Eau et humidité - L'appareil ne doit pas être utilisé

près de l'eau - par exemple, près d'une baignoire, d'un lavabo, d'un évier de cuisine, d'un bac à linge, dans un sous-sol humide ou près d'une piscine, etc.

7. Chariots et supports - L'appareil doit être utilisé

uniquement avec un chariot ou un support recommandé par le fabricant. L'appareil et le chariot doivent être déplacés avec précaution. Des arrêts rapides, une force excessive et des surfaces inégales peuvent provoquer le renversement de l'appareil et du chariot

8. Fixation au mur ou au plafond - Le produit doit être

fixé au mur ou au plafond uniquement selon les recommandations du fabricant.

9. Chaleur - L'appareil doit être situé loin des sources

de chaleur telles que les radiateurs, les bouches de chaleur, les poêles ou d'autres appareils (y compris les amplificateurs) qui produisent de la chaleur.

10. Sources d'alimentation - Ce produit doit être

utilisé uniquement avec le type de source d'alimentation indiqué sur l'étiquette de fabrication. Si vous n'êtes pas sûr du type d'alimentation électrique de votre maison, consultez votre revendeur ou votre compagnie d'électricité locale. Pour les produits destinés à fonctionner avec des piles ou d'autres sources d'énergie, consultez les instructions d'utilisation. 11Protection des cordons d'alimentation - Les cordons d'alimentation doivent être acheminés de manière à ne pas risquer d'être piétinés ou pincés par des objets placés sur ou contre eux, en accordant une attention particulière à la correspondance entre le cordon et les fiches, les prises de courant et le point de sortie de l'appareil.

12. Nettoyage - L'appareil doit être nettoyé

uniquement selon les recommandations du fabricant. Nettoyez-le en l'essuyant avec un chiffon légèrement humidifié à l'eau. Évitez de faire pénétrer de l'eau à l'intérieur de l'appareil.

13. Périodes de non-utilisation - Le cordon

d'alimentation de l'appareil doit être débranché de la prise lorsqu'il n'est pas utilisé pendant une longue période

14. Objets/Liquides - Il faut veiller à ce qu’aucun objet

ou liquide ne pénètre dans l’appareil.

15. Dommages nécessitant un entretien - L'appareil

doit être réparé par un personnel qualifié lorsque : A. Le cordon d'alimentation ou la fiche a été endommagé ; ou B. Des objets sont tombés ou du liquide a été renversé dans l'appareil ; ou C. L'appareil a été exposé à la pluie ; ou D. L'appareil ne semble pas fonctionner normalement ou ses performances diminuent ; ou E. L'appareil est tombé ou le boîtier a été endommagé.

16. Entretien - L'utilisateur ne doit pas tenter de

réparer l'appareil au-delà de ce qui est décrit dans les instructions d'utilisation. Toutes les autres réparations doivent être confiées à un personnel qualifié.

17. Ventilation - Les fentes et les ouvertures dans le

boîtier sont prévues pour la ventilation et pour assurer un fonctionnement fiable du produit et le protéger de la surchauffe, et ces ouvertures ne doivent pas être bloquées ou couvertes. Les ouvertures ne doivent jamais être bloquées en plaçant le produit sur un lit, un canapé, un tapis ou toute autre surface similaire. Ce produit ne doit pas être placé dans une installation encastrée telle qu'une bibliothèque ou une étagère, à moins qu'une ventilation appropriée ne soit les instructions du fabricant ont été respectées.

18. Accessoires - n'utilisez pas d'accessoires non

recommandés par le fabricant du produit car ils peuvent présenter des risques.

19. Accessoires - Ne placez pas ce produit sur un

chariot, un support, un trépied, une console ou une table instable. Le produit pourrait tomber et causer des blessures graves à un enfant ou à un adulte, et endommager sérieusement le produit. Utilisez uniquement un chariot, un support, un trépied, une console ou une table recommandée par le fabricant ou vendu avec le produit. Tout montage du produit doit suivre les instructions du fabricant et doit utiliser un accessoire de montage recommandé par le fabricant.

20. Foudre - Pour une protection accrue de ce produit

pendant un orage ou lorsqu'il est laissé sans surveillance et inutilisé pendant de longues périodes, débranchez-le de la prise murale et déconnectez l'antenne ou le système de câble. Vous éviterez ainsi d'endommager le produit en raison de la foudre et des surtensions des lignes électriques.

21. Pièces de rechange - Lorsque des pièces de

rechange sont nécessaires, assurez-vous que le technicien de maintenance a utilisé des pièces de rechange spécifiées par le fabricant ou ayant les mêmes caractéristiques que la pièce d'origine. Les substitutions non autorisées peuvent entraîner un incendie, un choc électrique ou d'autres dangers.

22. Contrôle de sécurité - Une fois l'entretien ou les

réparations de ce produit terminés, demandez au technicien d'effectuer des contrôles de sécurité afin de déterminer si le produit est en bon état de fonctionnement.31 - 36 Caractéristiques Amplificateur Power Dynamics Professional stéréo audio avec d’excellentes caractéristiques de puissance. La gamme CPA est idéale pour les DJs débutants, les petites installations fixes dans des clubs … ou comme complément dans une installation disco plus importante.

• Affichage LCD bleu pour la température, puissance de sortie, protection et indication niveau audio.

• Qualité sonore exceptionnelle

• Protection contre les hautes températures

• Mode stéréo et bridgé

• Indication du signal, écrêage et protection pour chaque canal

• Entrées via XLR et jack 6,3 mm

• Sorties haut-parleur NL4 et bornes de connexion

• Ventilateurs de refroidissement contrôlés par la température

Ventilation forcée avant - arrière.

2. Réglages de volume.

Réglage du volume des deux canaux. Tournez légèrement vers la gauche si les LEDs Clip (4) brillent.

Si à un instant donné, votre amplificateur peut être soumis à un problème et l’endommager, il commute en mode de protection. Il déconnecte le point où le dommage pourrait se produire, le témoin de protection s’allume. Raisons possibles : mauvaise ventilation, faible impédance (<4 Ohms), ventilateur(s) défectueux, court-circuit.

4. LEDs Clip écrêtage.

Ces LEDs brillent lorsqu’un canal ou les deux ont atteinte la puissance maximale. Ces LEDs peuvent briller de manière ponctuelle, ce n’est pas en problème ; mais si elles brillent en continu, vous devez diminuer le volume sinon cela peut endommager l’amplificateur et l’installation.

6. Interrupteur On/Off.

Pour allumer et éteindre l’amplificateur. Réglez toujours le volume au mnimimum avant d’allumer l’amplificateur.

7. Affichage LCD bleu

Affichage du mode de fonctionnement et des paramètres.

Choisissez la charge de l’enceinte pour un calcul correct de la puissance de sortie.32 - 36

Indication pendant quelques secondes après avoir activé un réglage de volume :

Line-1: mode fonctionnement STEREO ou BRIDGE Line-2: Limiteur ON ou OFF Line-3 & 4: ATTEN, atténuation des signaux d’entrée, la ligne 4 indique le niveau. Bargraph: bargraphe vertical ; indication du niveau du signal de sortie des deux canaux

Indication pendant quelques secondes après la sélection de l’impédance avec le réglage (8):

Sélectionnez la charge de sortie correcte pour calculer la puissance de sortie.33 - 36

Ne doivent en aucun cas être obturées.

Ce fusible secteur protège l'amplificateur et les câbles contre les défauts. Remplacez-le uniquement par un fusible de même type et de même valeur.

Charge minimale en mode stéréo 4 Ohms par canal. Pin +1 & +2 = + sortie, Pin -1 & -2 = - sortie

5. Prises de sorties.

Charge minimale en mode stéréo 4 Ohms par canal. Charge minimale en mode bridgé 8 ohms.

6. Interrupteur limiteur

Limitation automatique du niveau.

7. Interrupteur Mode

2 modes sont possibles stéréo ou bridgé. Choissiez une des deux fonctions : mode stéréo : mode standard gauche/droite Mode bridgé : ce mode combine les deux étages sur un canal ce qui conduit à une double puissance sur ce canal. Reliez le signal à l’entrée gauche, le niveau de sortie peut être réglé avec le réglage gauche de volume..

8. Interrupteur Ground Lift

Permet de séparer les masses du circuit et du châssis en cas de boucles de masse (ronflements).

9. Entrée jack 6,35 stéréo symétriques

Prises jack 6,35 femelle pour brancher une source de signal (mixeur par ex.)

10. Entrées XLR symétriques

Prise XLR femelle 3 pôles pour brancher une source de signal (mixeur par ex.)34 - 36

Installation Connexion entrée Les deux entrées sont symétriques. Si une sortie symétrique n'est pas disponible, vous pouvez également utiliser une sortie asymétrique, en connectant le pin 3 - avec la masse du pin 1 (voir ci- dessous). Une ligne asymétrique peut entraîner du bruit sur de longues distances. 1= terre / masse, 2=signal +, 3=signal – Connexion sortie Make sure the amplifier is turned off before you wire the system. Speakers can be connected using speaker NL4 plugs or bare wire for your binding post output connectors. Using the guidelines below select the appropriate size of wire bases on the disctance between the amplifier and speaker. Assurez-vous que l'amplificateur est éteint avant d’effectuer les branchements. Les enceintes peuvent être connectées via des fiches NL4 ou par des cables nus à relier aux borniers de sortieSélectionnez la section de câble appropriée en fonction de la distance entre l'amplificateur et l'enceinte. Distance Section câble <10m 1.5mm2 >10m <20m 2.5mm2 >20m <30m 4.0mm2 Remarque : Ne relies jamais une sortie chaude (+) à la terre ou une sortie (-) et ne reliez jamais le point chad (+) à d’autres points chauds. Connexion au secteur Avant de brancher l'appareil, vérifiez toujours que l'alimentation électrique correspond à la tension spécifiée pour le produit. Connectez d'abord l'extrémité IEC du cordon au connecteur IEC de l'amplificateur, puis branchez l'autre extrémité du cordon au secteur. Veuillez lire les instructions ci-dessous pour une utilisation fiable et sans problème:

• Assurez-vous que toutes les connexions sont effectuées de manière correcte.

• Vérifiez si les enceintes connectées sont compatibles avec l'amplificateur.

• Assurez-vous que la ventilation est suffisante.

• Évitez toute exposition à l'humidité.

• Ne jamais brancher ou débrancher les enceintes en cours d'utilisation, cela peut entraîner de graves dommages.35 - 36
