BEDIENUNGSANLEITUNG PDA-B500 Power Dynamics

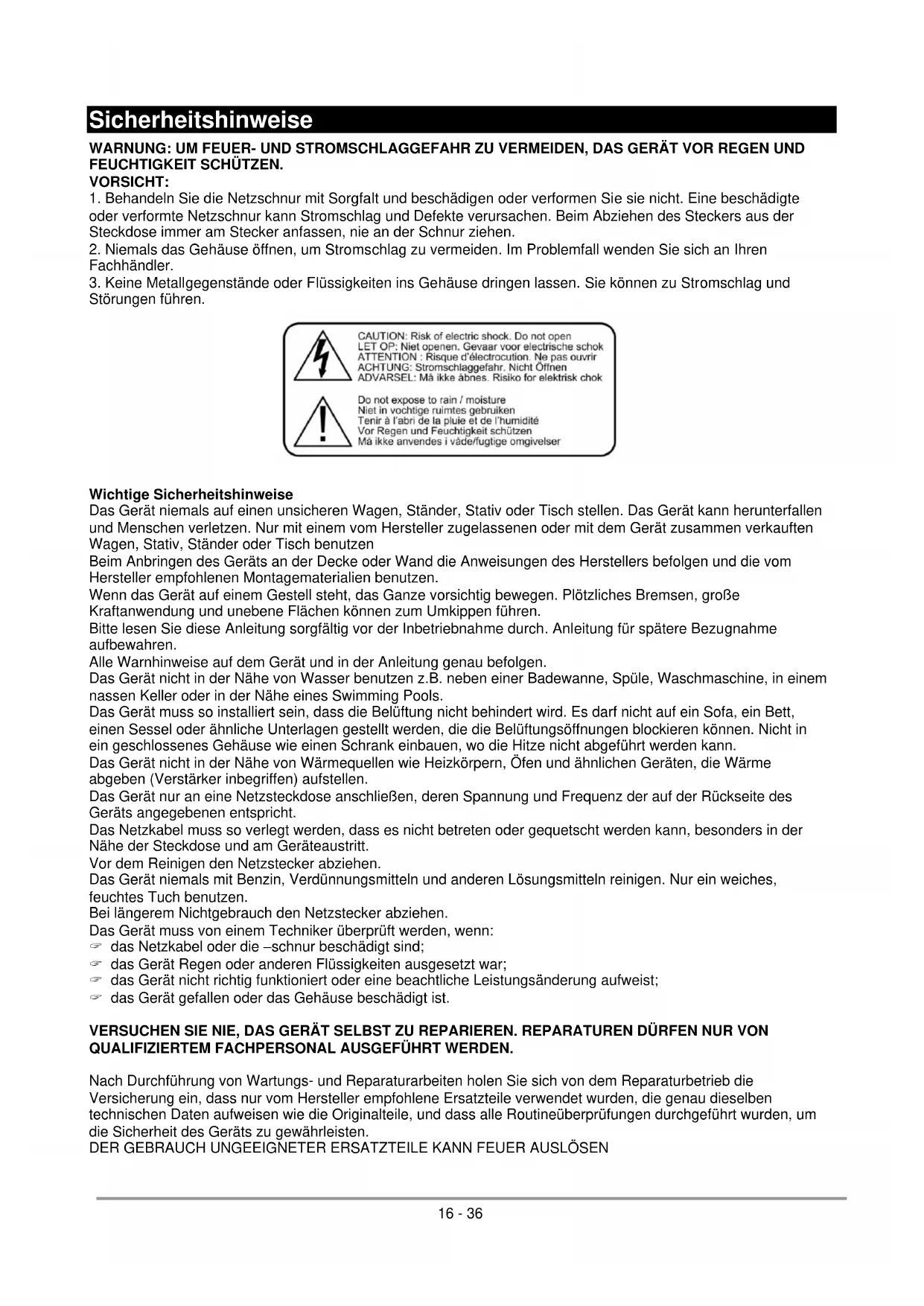

Sicherheitshinweise WARNUNG: UM FEUER- UND STROMSCHLAGGEFAHR ZU VERMEIDEN, DAS GERÄT VOR REGEN UND FEUCHTIGKEIT SCHÜTZEN. VORSICHT:
1. Behandeln Sie die Netzschnur mit Sorgfalt und beschädigen oder verformen Sie sie nicht. Eine beschädigte
oder verformte Netzschnur kann Stromschlag und Defekte verursachen. Beim Abziehen des Steckers aus der Steckdose immer am Stecker anfassen, nie an der Schnur ziehen.
2. Niemals das Gehäuse öffnen, um Stromschlag zu vermeiden. Im Problemfall wenden Sie sich an Ihren
3. Keine Metallgegenstände oder Flüssigkeiten ins Gehäuse dringen lassen. Sie können zu Stromschlag und
Wichtige Sicherheitshinweise Das Gerät niemals auf einen unsicheren Wagen, Ständer, Stativ oder Tisch stellen. Das Gerät kann herunterfallen und Menschen verletzen. Nur mit einem vom Hersteller zugelassenen oder mit dem Gerät zusammen verkauften Wagen, Stativ, Ständer oder Tisch benutzen Beim Anbringen des Geräts an der Decke oder Wand die Anweisungen des Herstellers befolgen und die vom Hersteller empfohlenen Montagematerialien benutzen. Wenn das Gerät auf einem Gestell steht, das Ganze vorsichtig bewegen. Plötzliches Bremsen, große Kraftanwendung und unebene Flächen können zum Umkippen führen. Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch. Anleitung für spätere Bezugnahme aufbewahren. Alle Warnhinweise auf dem Gerät und in der Anleitung genau befolgen. Das Gerät nicht in der Nähe von Wasser benutzen z.B. neben einer Badewanne, Spüle, Waschmaschine, in einem nassen Keller oder in der Nähe eines Swimming Pools. Das Gerät muss so installiert sein, dass die Belüftung nicht behindert wird. Es darf nicht auf ein Sofa, ein Bett, einen Sessel oder ähnliche Unterlagen gestellt werden, die die Belüftungsöffnungen blockieren können. Nicht in ein geschlossenes Gehäuse wie einen Schrank einbauen, wo die Hitze nicht abgeführt werden kann. Das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen und ähnlichen Geräten, die Wärme abgeben (Verstärker inbegriffen) aufstellen. Das Gerät nur an eine Netzsteckdose anschließen, deren Spannung und Frequenz der auf der Rückseite des Geräts angegebenen entspricht. Das Netzkabel muss so verlegt werden, dass es nicht betreten oder gequetscht werden kann, besonders in der Nähe der Steckdose und am Geräteaustritt. Vor dem Reinigen den Netzstecker abziehen. Das Gerät niemals mit Benzin, Verdünnungsmitteln und anderen Lösungsmitteln reinigen. Nur ein weiches, feuchtes Tuch benutzen. Bei längerem Nichtgebrauch den Netzstecker abziehen. Das Gerät muss von einem Techniker überprüft werden, wenn: das Netzkabel oder die –schnur beschädigt sind; das Gerät Regen oder anderen Flüssigkeiten ausgesetzt war; das Gerät nicht richtig funktioniert oder eine beachtliche Leistungsänderung aufweist; das Gerät gefallen oder das Gehäuse beschädigt ist. VERSUCHEN SIE NIE, DAS GERÄT SELBST ZU REPARIEREN. REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL AUSGEFÜHRT WERDEN. Nach Durchführung von Wartungs- und Reparaturarbeiten holen Sie sich von dem Reparaturbetrieb die Versicherung ein, dass nur vom Hersteller empfohlene Ersatzteile verwendet wurden, die genau dieselben technischen Daten aufweisen wie die Originalteile, und dass alle Routineüberprüfungen durchgeführt wurden, um die Sicherheit des Geräts zu gewährleisten. DER GEBRAUCH UNGEEIGNETER ERSATZTEILE KANN FEUER AUSLÖSEN17 - 36 Merkmale Professionelle Audio Stereo-Verstärker von Power Dynamics zeichnen sich durch hohe Ausgangsleistung und ein ausgezeichnetes Preis-/Leistungsverhältnis aus. Die CPA Serie ist ideal für den Einsteiger-DJ, kleine Festanlagen in Pubs, Clubs, Kantinen usw. oder als Ergänzung in grösseren Disco Anlagen
- Hohe Ausgangsleistung
- Ausgezeichnete Klangqualität
- Stereo und Brückenbetrieb
- Signal, Clip & Schutzanzeige für jeden Kanal
- XLR & 6.3mm Klinkeneingänge
- NL4 Lautsprecherbuchsen & Schraubanschlüsse
- Temperaturgeregelte Ventilatoren FRONTSEITE
Forcierte Kühlung von vorne nach hinten.
Sie reglen die Lautstärke jedes Kanals. Leicht nach links drehen, wenn die Clip Anzeiger (4) aufleuchten.
Wenn ein Problem auftritt, dass den Verstärker beschädigen könnte, schaltet er in Schutzbetrieb und die ‘Protect’ LED leuchtet auf. Der Grund kann sein: unzulängliche Belüftung, niedrige Impedanz (<4 Ohm), defekte Ventilatoren, Kurzschluss in den Kabeln.
Diese LEDs leuchten auf, wenn einer oder beide Kanäle auf Höchstleistung eingestellt sind. Es kann vorkommen, dass diese LEDs zeitweilig aufleuchten. Das ist kein Problem. Wenn sie aber ständig aufleuchten, müssen Sie die Lautstärke reduzieren, sonst kann der Verstärker dauerhaften Schaden nehmen kann.
Diese LEDs zeigen an, wenn ein Audiosignal anliegt.
Zum Ein- und Ausschalten des Verstärkers. Fahren Sie immer ganz die Lautstärke herunter, bevor Sie den Verstärker einschalten.
7. Blaue LCD Anzeige
8. Impedanz Schalter 4/8 Ohm
Kontrolieren Sie ob die Lautsprecher 4 oder 8 Ohm sind und schalten Sie mit Schalter 8 auf 4/8 Ohm.18 - 36
Zeile-1: Hier wird die Ausgangsleistung angezeigt der beiden Kanäle, vom Verstärker berechnet. Hinweis: Selektieren Sie 4 oder 8 Ohm Impedanz (Frontseite taste 8)
Zeile-2: Bei Überlastung eines Kanals lautet die Anzeige “CLIP ON” . Drehen Sie die Lautstärkeregler auf Minimum. Zeile-3: Wenn die Anzeige lautet “PROT ON” tritt den Überlastschutz in Kraft. Zeile-4: Hier wird die Temperatur von beiden Kanälen angezeigt. Balkendiagramm: Das Niveau (vertikaler Strich) der Ausgang der beiden Kanäle wird in der Mitte des LCD-Displays angezeigt. Indikation (für ein paar Sekunden) wenn der Lautstärkeregler gedreht wird:
Zeile-1: STEREO oder BRIDGE-Modus wird hier gezeigt. Zeile-2: Limiter ist ON (Ein) oder OFF (Aus). Zeile-3 & 4: ATTEN = Eingangspegel der beide Kanäle wird hier gezeigt. Balkendiagramm: Das Niveau (vertikaler Strich) der Ausgang der beiden Kanäle wird in der Mitte des LCD-Displays angezeigt.
Für ein paar Sekunden wird der Ausgangsimpedanz gezeigt (mit Taste 8 gewählt):
Der Verstärker benötigt die Einstellung um die Ausgangsleistung zu berechnen.19 - 36
Ventilatoröffnung zur Kühlung des Verstärkers.
Die Sicherung schützt den Verstärker und die Anschlussdrähte gegen Defekte. Nur durch eine völlig identische Sicherung ersetzen.
Stecken Sie erst den IEC Stecker in die Buchse auf dem Gerät und danach das andere Ende in eine Netzsteckdose.
Im Mono/Stereo Betrieb beträgt die Lastimepdanz 4 Ohm pro Kanal. Pin +1 & +2 = + Ausgang, Pin -1 & -2 = - Ausgang
5. Schraubanschlüsse
Lautsprecherausgänge: 4 Ohm pro Kanal. Im Brückenbetrieb 8 Ohm.
Der Verstärker kann in 2 Betriebsarten funktionieren: Stereo und gebrückt . Wählen Sie eine dieser Betriebsarten: Stereo Betrieb: Standard Links / Rechts Stereo Betrieb. Brückenbetrieb: Diese Betriebsart vereinigt beide Kanäle auf einem Kanal, wodurch sich die Leistung dieses Kanals verdoppelt. Schliessen Sie das Signal an den linken Eingangskanal an und der Ausgangspegel kann nun mit dem linken Lautstärkeregler eingestellt werden.
8. Ground Lift Schalter
Trennt die Schaltungen von der Masse, falls Probleme mit Erdschleifen auftauchen (Brummgeräusche).
9. Asymmetrische 6.3mm Stereo
Klinkeneingänge Zwei 6,3mm Stereo Klinkenbuchsen zum Anschluss einer Signalquelle (Mischpult usw.)
10. Symmetrische XLR Eingänge.
Zwei 3-pol. XLR Eingangsbuchsen zum Anschluss einer Signalquelle (Mischpult usw.)20 - 36
Aufbau Eingänge Beide Eingänge sind symmetrisch. Wenn kein symmetrischer Ausgang zur Verfügung steht, können Sie auch einen asymmetrischen Ausgang benutzen. Schliessen Sie Pin 3 mit Pin 1 Masse (s.u.) zusammen. Bei einer asymmetrischen Verbindung können bei längeren Kabelwegen Störungen auftreten. 1= Erde/Masse, 2=Signal +, 3=Signal – Anschluss des Ausgangs Während der Anschlüsse muss der Verstärker ausgeschaltet sein. Die Lautsprecher können über die NL4 Buchsen oder über Drähte an die Schraubklemmen angeschlossen werden. Wählen Sie in der nachstehenden Tabelle die geeignete Drahtstärke, die der Entfernung zwischen Verstärker und Lautsprecher entspricht. Abstand(m) Stärke(mm²) <10m 1.5mm² >10m <20m 2.5mm² >20m <30m 4.0mm²
Schliessen Sie die Lautsprecher an die positiven (+) Ausgänge beider Ausgänge an und nicht an den (-) Ausgang oder die Masse. Die negativen Ausgänge dürfen im Brückenbetrieb NICHT benutzt werden. Netzanschluss Bevor Sie den Verstärker ans Netz anschliessen, vergewissern Sie sich, dass die Netzspannung der Versorgungsspannung des Verstärkers entspricht. Schliessen Sie erst das IEC Ende ans Gerät an und dann den Netzstecker.
Lesen Sie bitte nachstehende Anweisungen, um einen zuverlässigen und problemlosen Betrieb zu gewährleisten:
- Achten Sie darauf, dass alle Kabel richtig angeschlossen sind!
- Prüfen Sie, ob die Lautsprecher für diesen Verstärker geeignet sind!
- Niemals die Belüftungsgitter abdecken!
- Vor Regen und Feuchtigkeit schützen!
- Lautsprecherkabel nicht während des Betriebs einstecken oder abziehen!21 - 36
Technische Daten Hinweis: Änderungen zur Produktverbesserung vorbehalten ohne Voranzeige.
Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Tronios BV Registrierungsnummer : 21003000 (BatterieG). Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Entnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet. Die Spezifikationen sind typisch. Die Werte können leicht von einem Gerät zum anderen ändern. Spezifikationen können ohne vorherige Ankündigung geändert werden. Garantie gilt nicht, wenn Unfälle oder Schäden, durch unsachgemäße Handhabung oder Nichtbeachtung der vorgeschriebenen (einschließlich Warnungen) in diesem Handbuch, entstehen. Tronios BV haftet nicht für Schäden in jeglicher Form, wenn die Vorschriften im Handbuch (zB Warnungen) nicht eingehalten werden. Alle (fehlerhafte) Ware werden während der Garantiezeit immer in der Originalverpackung an den Fachhändler gesendet.22 - 36
