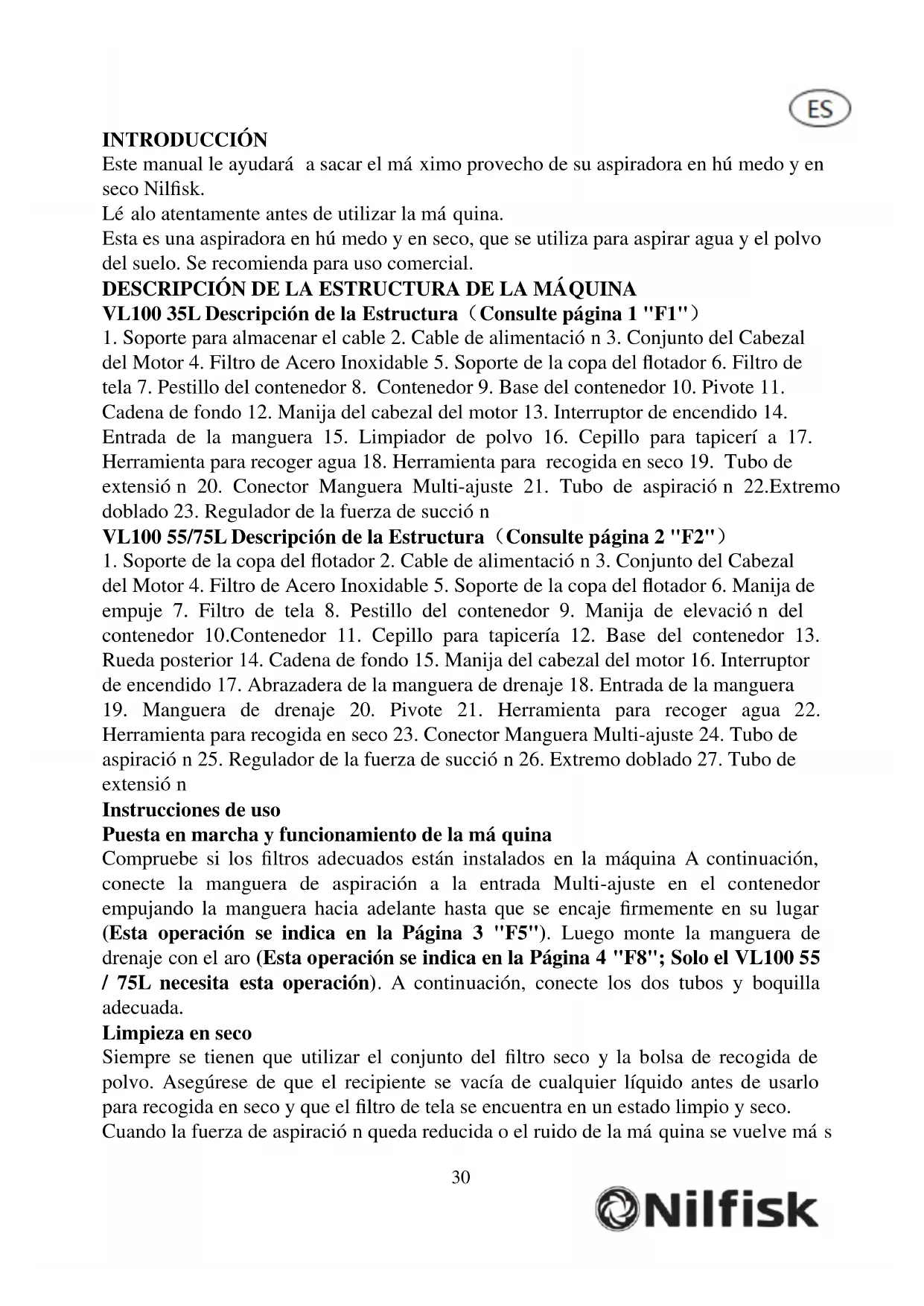

MANUAL DE USUARIO VL100 NILFISK

1. Soporte para almacenar el cable 2. Cable de alimentación 3. Conjunto del Cabezal

del Motor 4. Filtro de Acero Inoxidable 5. Soporte de la copa del flotador 6. Filtro de tela 7. Pestillo del contenedor 8. Contenedor 9. Base del contenedor 10. Pivote 11. Cadena de fondo 12. Manija del cabezal del motor 13. Interruptor de encendido 14. Entrada de la manguera 15. Limpiador de polvo 16. Cepillo para tapicería 17. Herramienta para recoger agua 18. Herramienta para recogida en seco 19. Tubo de extensión 20. Conector Manguera Multi-ajuste 21. Tubo de aspiración 22.Extremo doblado 23. Regulador de la fuerza de succión VL100 55/75L Descripción de la Estructura（Consulte página 2 "F2"）

1. Soporte de la copa del flotador 2. Cable de alimentación 3. Conjunto del Cabezal

del Motor 4. Filtro de Acero Inoxidable 5. Soporte de la copa del flotador 6. Manija de empuje 7. Filtro de tela 8. Pestillo del contenedor 9. Manija de elevación del contenedor 10.Contenedor 11. Cepillo para tapicería 12. Base del contenedor 13. Rueda posterior 14. Cadena de fondo 15. Manija del cabezal del motor 16. Interruptor de encendido 17. Abrazadera de la manguera de drenaje 18. Entrada de la manguera

19. Manguera de drenaje 20. Pivote 21. Herramienta para recoger agua 22.

Herramienta para recogida en seco 23. Conector Manguera Multi-ajuste 24. Tubo de aspiración 25. Regulador de la fuerza de succión 26. Extremo doblado 27. Tubo de extensión Instrucciones de uso Puesta en marcha y funcionamiento de la máquina Compruebe si los filtros adecuados están instalados en la máquina A continuación, conecte la manguera de aspiración a la entrada Multi-ajuste en el contenedor empujando la manguera hacia adelante hasta que se encaje firmemente en su lugar (Esta operación se indica en la Página 3 "F5"). Luego monte la manguera de drenaje con el aro (Esta operación se indica en la Página 4 "F8"; Solo el VL100 55 / 75L necesita esta operación). A continuación, conecte los dos tubos y boquilla adecuada. Limpieza en seco Siempre se tienen que utilizar el conjunto del filtro seco y la bolsa de recogida de polvo. Asegúrese de que el recipiente se vacía de cualquier líquido antes de usarlo para recogida en seco y que el filtro de tela se encuentra en un estado limpio y seco. Cuando la fuerza de aspiración queda reducida o el ruido de la máquina se vuelve más31 fuerte, apague la máquina y retire el cable de alimentación. Afloje el pestillo del contenedor y retire el conjunto del cabezal del motor. Sacuda y limpie el conjunto del filtro que está dentro del contenedor. Esto se tiene que ejecutar mientras la manguera todavía está conectada para evitar fugas de polvo a través del conector abierto de la manguera. Después de haber sacudido el filtro, espere unos momentos para que el polvo se asiente. Retire el conjunto del filtro de polvo de la máquina y vacíe el contenedor. Si la superficie del filtro parece estar muy contaminada, es aconsejable cepillar el material de filtro con un cepillo de hogar suave común y corriente. Esto asegura un rendimiento constante máximo. Después de haber vaciado el contenedor, reemplace el conjunto del filtro de polvo, sustituya el conjunto cabezal del motor y bloquee los pestillos de los tanques. Ahora está listo para comenzar de nuevo. Si el procedimiento anterior no resuelve la baja succión, compruebe si la manguera de aspiración está bloqueada. (El Control y Limpieza en Seco se indican en la Página 3"F3") Utilice el cepillo para tapicería para espacios confinados por ejemplo huecos y esquinas estrechas (El Control y Limpieza en Seco se indican en la Página 3”F7”) Utilice el limpiador de polvo para limpiar las superficies más delicadas o las de tela por ejemplo cortinas (El Control y Limpieza en Seco se indican en la Página 3 "F6") Limpieza en Húmedo Asegúrese de vaciar el polvo seco del contenedor antes de usar la máquina para la limpieza en húmedo. Siempre asegúrese de utilizar la Herramienta para recoger agua con láminas de goma. Saque la bolsa de polvo a la hora de hacer limpieza en húmedo. Si es probable que el fluido genere espuma, le sugerimos utilizar el conjunto del filtro en seco, lo que ayudará a prevenir la espuma de entrar en el cabezal del motor. Cuando el recipiente se llena a su máximo, la succión se detendrá y el sonido de la máquina se incrementará. Apague la máquina y retire el cable de alimentación. Retire la cabeza del motor y conjunto de válvula del flotador. Mueva la máquina hasta el desagüe y vacíe el líquido del contenedor a través de la manguera de drenaje. Si la potencia de aspiración se reduce, el sistema de flotación y el filtro puede necesitar limpieza. Apague la máquina, retire el cable de alimentación y afloje la cesta del flotador girándola a la izquierda. El filtro de encuentra en la cesta del flotador. Revise y limpie el filtro, vuelva a instalar el sistema del flotador, y asegúrese de que el lado "TOP" de la copa se instala hacia arriba en la dirección hacia la parte superior del motor. Para montar la cesta del flotador alinee la flecha en la cesta a la flecha de la carcasa. A continuación, fije la cesta del flotador girándola hacia la derecha. (El Control y Limpieza en Seco se indican en la Página 3”F4”) Garantía32 Para sus términos de la garantía, por favor póngase en contacto con el Centro de servicio de Nilfisk Atención!!! Antes de realizar cualquier operación de limpieza y mantenimiento de la aspiradora, desconecte siempre el enchufe de la fuente de alimentación.

1. Asegúrese de que el cable no está roto o dañado.

2. Limpie el recipiente, no lo deje reposar durante un largo tiempo con el polvo o el

3. La bolsa de polvo de tela se puede lavar y debe secarse de nuevo antes de volver a

4. El motor está construido para un funcionamiento libre de mantenimiento y no

necesita ningún servicio en particular. Las escobillas de carbón pueden necesitar ser reemplazadas debido al desgaste normal causado por el uso de la aspiradora con el tiempo, y pueden ser reemplazadas únicamente por nuestros centros de servicio autorizados. ADVERTENCIA Al igual que con todos los equipos eléctricos, el cuidado y la atención debe ejercerse en todo momento durante su uso y funcionamiento. Además, asegúrese de que el mantenimiento de rutina y prevención se lleva a cabo periódicamente con el fin de garantizar un funcionamiento seguro. El no llevar a cabo el mantenimiento que sea necesario, incluida la sustitución de las piezas con la norma correcta podría hacer que este equipo inseguro y el fabricante puede aceptar ninguna responsabilidad en este sentido. El siguiente material no debe ser recogido por la aspiradora: Polvo peligroso, materiales calientes (cigarrillos encendidos, ceniza caliente, etc.), líquidos inflamables, agresivos explosivos (por ejemplo, gasolina, disolventes, ácidos, álcalis, etc.), polvo explosivo inflamable (por ejemplo, magnesio o aluminio polvo, etc.) Para diagramas de cableado, consulte la página 5 "Figura 9 / Figura 10". Parámetros de Especificación del Producto, consulte la Página 5 "Forma 1".33 INTRODUÇÃO Este manual irá ajudá-lo a obter a melhor performance do seu aspirador a seco e molhado Nilfisk. Leia todas as instruções antes de utilizar a máquina. Este é um aspirador a seco e molhado, utilizador para limpar água e pó do chão. É recomendado para utilização comercial. DESCRIÇÃO DA ESTRUTURA DA MÁQUINA Descrição da Estrutura de VL100 35L (Consulte a página 1 “F1”)
