BEDIENUNGSANLEITUNG VL100 NILFISK

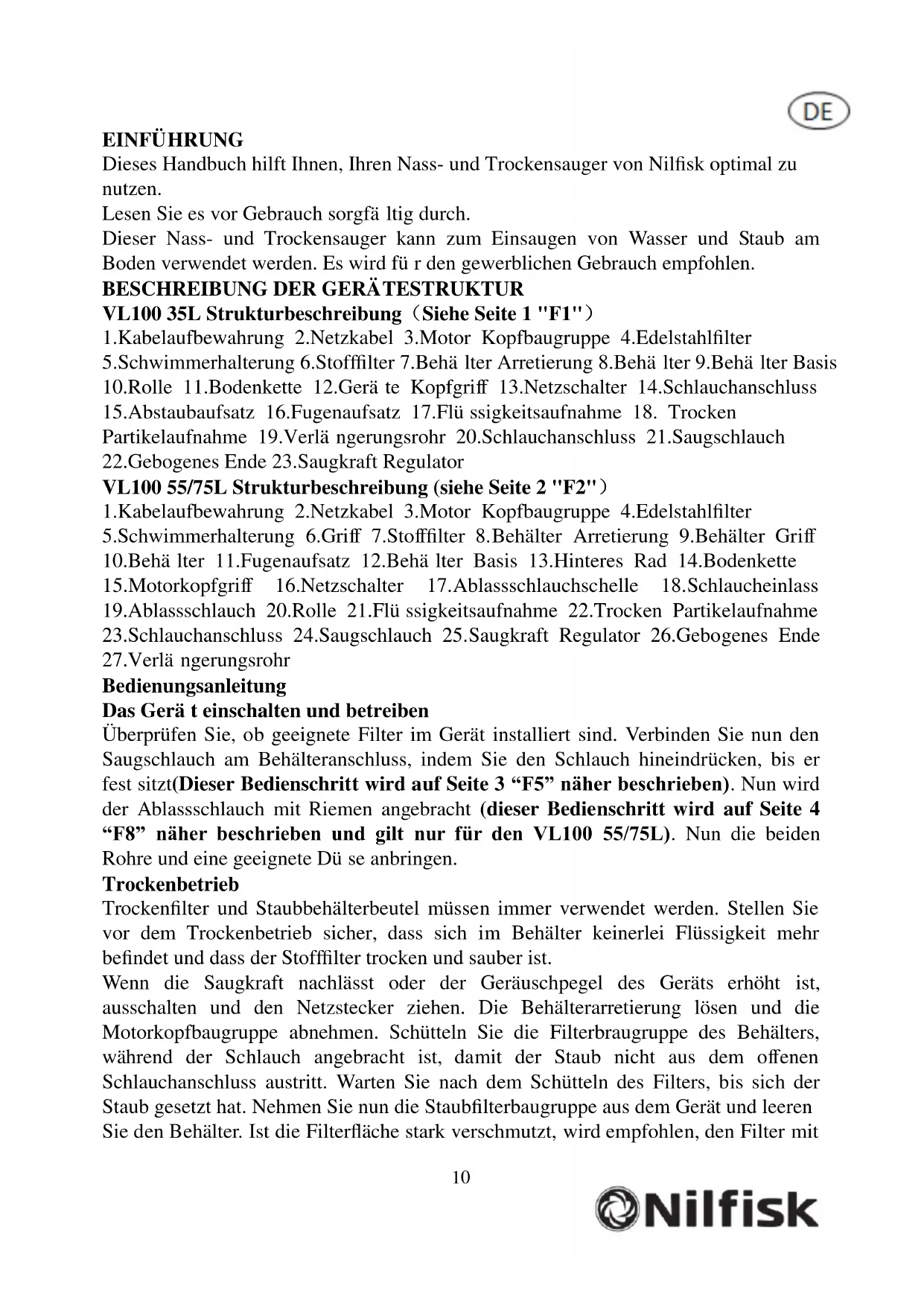

BESCHREIBUNG DER GERÄTESTRUKTUR

VL100 35L Strukturbeschreibung（Siehe Seite 1 "F1"） 1.Kabelaufbewahrung 2.Netzkabel 3.Motor Kopfbaugruppe 4.Edelstahlfilter 5.Schwimmerhalterung 6.Stofffilter 7.Behälter Arretierung 8.Behälter 9.Behälter Basis 10.Rolle 11.Bodenkette 12.Geräte Kopfgriff 13.Netzschalter 14.Schlauchanschluss 15.Abstaubaufsatz 16.Fugenaufsatz 17.Flüssigkeitsaufnahme 18. Trocken Partikelaufnahme 19.Verlängerungsrohr 20.Schlauchanschluss 21.Saugschlauch 22.Gebogenes Ende 23.Saugkraft Regulator VL100 55/75L Strukturbeschreibung (siehe Seite 2 "F2"） 1.Kabelaufbewahrung 2.Netzkabel 3.Motor Kopfbaugruppe 4.Edelstahlfilter 5.Schwimmerhalterung 6.Griff 7.Stofffilter 8.Behälter Arretierung 9.Behälter Griff 10.Behälter 11.Fugenaufsatz 12.Behälter Basis 13.Hinteres Rad 14.Bodenkette 15.Motorkopfgriff 16.Netzschalter 17.Ablassschlauchschelle 18.Schlaucheinlass 19.Ablassschlauch 20.Rolle 21.Flüssigkeitsaufnahme 22.Trocken Partikelaufnahme 23.Schlauchanschluss 24.Saugschlauch 25.Saugkraft Regulator 26.Gebogenes Ende 27.Verlängerungsrohr Bedienungsanleitung Das Gerät einschalten und betreiben Überprüfen Sie, ob geeignete Filter im Gerät installiert sind. Verbinden Sie nun den Saugschlauch am Behälteranschluss, indem Sie den Schlauch hineindrücken, bis er fest sitzt(Dieser Bedienschritt wird auf Seite 3 “F5” näher beschrieben). Nun wird der Ablassschlauch mit Riemen angebracht (dieser Bedienschritt wird auf Seite 4 “F8” näher beschrieben und gilt nur für den VL100 55/75L). Nun die beiden Rohre und eine geeignete Düse anbringen. Trockenbetrieb Trockenfilter und Staubbehälterbeutel müssen immer verwendet werden. Stellen Sie vor dem Trockenbetrieb sicher, dass sich im Behälter keinerlei Flüssigkeit mehr befindet und dass der Stofffilter trocken und sauber ist. Wenn die Saugkraft nachlässt oder der Geräuschpegel des Geräts erhöht ist, ausschalten und den Netzstecker ziehen. Die Behälterarretierung lösen und die Motorkopfbaugruppe abnehmen. Schütteln Sie die Filterbraugruppe des Behälters, während der Schlauch angebracht ist, damit der Staub nicht aus dem offenen Schlauchanschluss austritt. Warten Sie nach dem Schütteln des Filters, bis sich der Staub gesetzt hat. Nehmen Sie nun die Staubfilterbaugruppe aus dem Gerät und leeren Sie den Behälter. Ist die Filterfläche stark verschmutzt, wird empfohlen, den Filter mit11 einer normalen, weichen Haushaltsbürste abzubürsten. Dadurch wird eine optimale Leistung beibehalten. Nach dem Entleeren des Behälters kann die Staubfilterbaugruppe wieder angebracht und der Motorkopf wieder angebracht und arretiert werden. Das Gerät ist nun wieder einsatzbereit. Ist die Saugkraft nach obiger Maßnahme weiterhin reduziert, bitte den Saugschlauch auf Verstopfungen untersuchen. (Mehr zum Trockensaugen auf Seite 3 "F3") Nutzen Sie den Fugenaufsatz für schmale Stellen z. B. Spalten und Ecken (Mehr zur Bedienung auf Seite 3 "F7") Abstaubaufsatz verwenden, um empfindliche oder Textiloberflächen zu reinigen, z. B. Vorhänge (Mehr zur Bedienung auf Seite 3 "F6") Nassbetrieb Stellen Sie vor dem Nassbetrieb sicher, dass sich im Behälter keinerlei Staub mehr befindet. Und verwenden Sie nur die Flüssigkeitsaufnahme mit Gummilippen. Nehmen Sie den Staubbeutel für den Nassbetrieb heraus. Wenn abzusehen ist, dass die Flüssigkeit schäumen wird, empfehlen wir die Trockenfilterbaugruppe zu verwenden, damit der Schaum nicht in den Motorkopf eindringen kann. Ist der Behälter voll, wird der Saugbetrieb eingestellt und der Geräuschpegel des Geräts nimmt zu. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Motorkopf und Schwimmerventilbaugruppe abnehmen. Schieben Sie das Gerät zu einem Ausguss und entleeren Sie es über den Ablassschlauch. Nimmt die Saugleistung ab, könnten Schwimmer- und Filtersystem der Reinigung bedürfen. Schalten Sie das Gerät aus und trennen Sie das Stromkabel ab. Lösen Sie den Schwimmerkorb, indem Sie den Korb nach links drehen. Im Schwimmerkorb befindet sich ein Filter. Nach der Filterüberprüfung und -reinigung wird das Schwimmersystem wieder angebracht. Achten Sie darauf, dass die „OBERSEITE“ nach oben in Richtung der Motoroberseite installiert wird. Beim Montieren des Schwimmerkorbs werden die Pfeile am Korb an den Pfeilen auf dem Gehäuse ausgerichtet. Arretieren Sie nun den Schwimmerkorb, indem Sie ihn nach rechts drehen. (Mehr zum Betrieb auf Seite 3 "F4") Garantie Wenden Sie sich für weitere Informationen über die Garantiebestimmungen an Ihr Nilfisk-Servicecenter vor Ort. Achtung!!! Vor allen Reinigungs- und Instandhaltungsmaßnahmen des Staubsaugers muss immer der Stecker aus der Steckdose gezogen werden.

1. Vergewissern Sie sich, dass das Kabel nicht gebrochen oder anderweitig beschädigt

2. Reinigen Sie den Behälter und lassen Sie ihn nicht über längere Zeit mit Staub oder12

Schmutzwasser stehen..

3. Der Staubbeutel aus Stoff kann gewaschen werden. Vor der Wiederverwendung

muss er vollständig trocken sein.

4. Der Motor ist für einen wartungsfreien Betrieb ausgelegt und benötigt daher

keinerlei Instandhaltungsmaßnahmen. Die Kohlebürsten verschleißen durch den normalen Gerätegebrauch und können nur von unsren autorisierten Servicecentern ausgetauscht werden. WARNUNG Wie bei allen Elektrogeräten ist während der Nutzung eine entsprechende Sorgfalt und Aufmerksamkeit wichtig. Zudem muss zur Sicherstellung eines einwandfreien Betriebs darauf geachtet werden, dass Routine- und Vorbeugemaßnahmen regelmäßig durchgeführt werden. Das Versäumen notwendiger Instandhaltungsmaßnahmen, einschließlich des erforderlichen Teileaustauschs, kann die Gerätesicherheit beeinträchtigen, wofür der Hersteller keinerlei Verantwortung oder Haftung übernimmt. Folgende Stoffe dürfen nicht eingesaugt werden: Gefährlicher Staub, heiße Materialien (brennende Zigaretten, heiße Asche etc.), entzündbare, explosive, aggressive Flüssigkeiten (z. B. Benzin, Lösungsmittel, Säuren, Laugen etc.), brennbarer, explosiver Staub (z. B. Magnesium- oder Aluminiumstaub etc.). Den Schaltplan finden Sie auf Seite 5, Abbildungen 9 und 10. Die Produkt-Spezifikationsparameter finden Sie auf Seite 5 im "Formular 1".13 INTRODUCTION Ce manuel vous aidera à obtenir le maximum de votre Aspirateur eau et poussière Nilfisk. Lisez-le avant d'utiliser la machine. Ceci est un aspirateur eau et poussière, utilisé pour l'aspiration de l'eau et la poussière à partir du sol. Il est recommandé à l'usage commercial. DESCRIPTION DE LA STRUCTURE DE LA MACHINE Description de la structure VL100 35L (Voir page 1 "F1")
