Typ produktu	Odkurzacz do wody i pyłu
Marka	Nilfisk
Model	VL100
Pojemność zbiornika	35 L, 55 L, 75 L
Zastosowanie	Komercyjne
Napięcie zasilania	230 V (w zależności od modelu)
Moc znamionowa	Około 1200 W
Filtr główny	Filtr ze stali nierdzewnej
Filtr drugorzędny	Filtr materiałowy, możliwy do prania
Worek na kurz	Materiałowy, wielokrotnego użytku
System automatycznego wyłączania	Pływak do odkurzania na mokro
Regulator ssania	Tak, na wężu
Wąż ssący	Z łącznikiem Multi-fit
Wąż spustowy	Tak (modele 55L i 75L)
W zestawie końcówki	Szczotka okrągła, końcówka skośna, narzędzia do pracy na mokro i sucho
Długość przewodu zasilającego	Około 6 m
Waga	Około 12 kg
Konserwacja	Regularnie czyścić filtry i zbiornik
Bezpieczeństwo	Nie odkurzać niebezpiecznych materiałów, odłączyć przed konserwacją
Cięści zamienne i łatwość naprawy	Wymienne szczotki węglowe przez autoryzowany serwis
Gwarancja	Skontaktuj się z lokalnym centrum Nilfisk

Często zadawane pytania - VL100 NILFISK

Jak używać odkurzacza do czyszczenia na sucho?

Upewnij się, że zbiornik jest pusty z płynów, zainstaluj czysty i suchy filtr materiałowy, a następnie użyj narzędzia do zbierania suchych zanieczyszczeń. Wyreguluj regulator ssania według potrzeb.

Jak używać odkurzacza do odpadów mokrych?

Wyjmij worek na kurz, użyj narzędzia do zbierania mokrego z gumowymi ostrzami. Upewnij się, że pływak jest na swoim miejscu. Gdy zbiornik jest pełny, odkurzanie zatrzymuje się automatycznie.

Jak czyścić filtr po użyciu?

Po odkurzaniu odłącz urządzenie. Otwórz zbiornik, wyjmij zespół filtra i strząśnij go. W razie potrzeby użyj miękkiej szczotki. Filtr materiałowy można umyć w wodzie i wysuszyć przed ponownym użyciem.

Co zrobić, jeśli siła ssania spada?

Sprawdź, czy filtry nie są zatkane. Wyczyść filtr ze stali nierdzewnej i filtr materiałowy. Upewnij się, że wąż nie jest zatkany. Jeśli problem nadal występuje, pływak może wymagać czyszczenia.

Jak opróżnić zbiornik z płynu?

Użyj węża spustowego znajdującego się na dole zbiornika (modele 55L i 75L), aby odprowadzić wodę. W przypadku modelu 35L zdejmij głowicę silnika i opróżnij zbiornik ręcznie.

Jakich materiałów nigdy nie należy odkurzać?

Nigdy nie odkurzaj niebezpiecznych pyłów, gorących materiałów (papierosy, popiół), łatwopalnych lub wybuchowych cieczy (benzyna, rozpuszczalniki) ani wybuchowych pyłów (magnez, aluminium).

Jak konserwować silnik?

Silnik nie wymaga regularnej konserwacji. Szczotki węglowe należy wymieniać w autoryzowanym serwisie w przypadku normalnego zużycia.

Czy mogę prać materiałowy worek na kurz?

Tak, materiałowy worek na kurz można prać w wodzie. Upewnij się, że jest całkowicie suchy przed ponownym zamontowaniem.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z lokalnym centrum serwisowym Nilfisk, aby uzyskać oryginalne części zamienne, w tym szczotki węglowe i filtry.

Jak zmontować wąż ssący?

Włóż łącznik Multi-fit węża do otworu w zbiorniku, wciskając aż do zatrzaśnięcia. Aby odłączyć, pociągnij za zaczep.

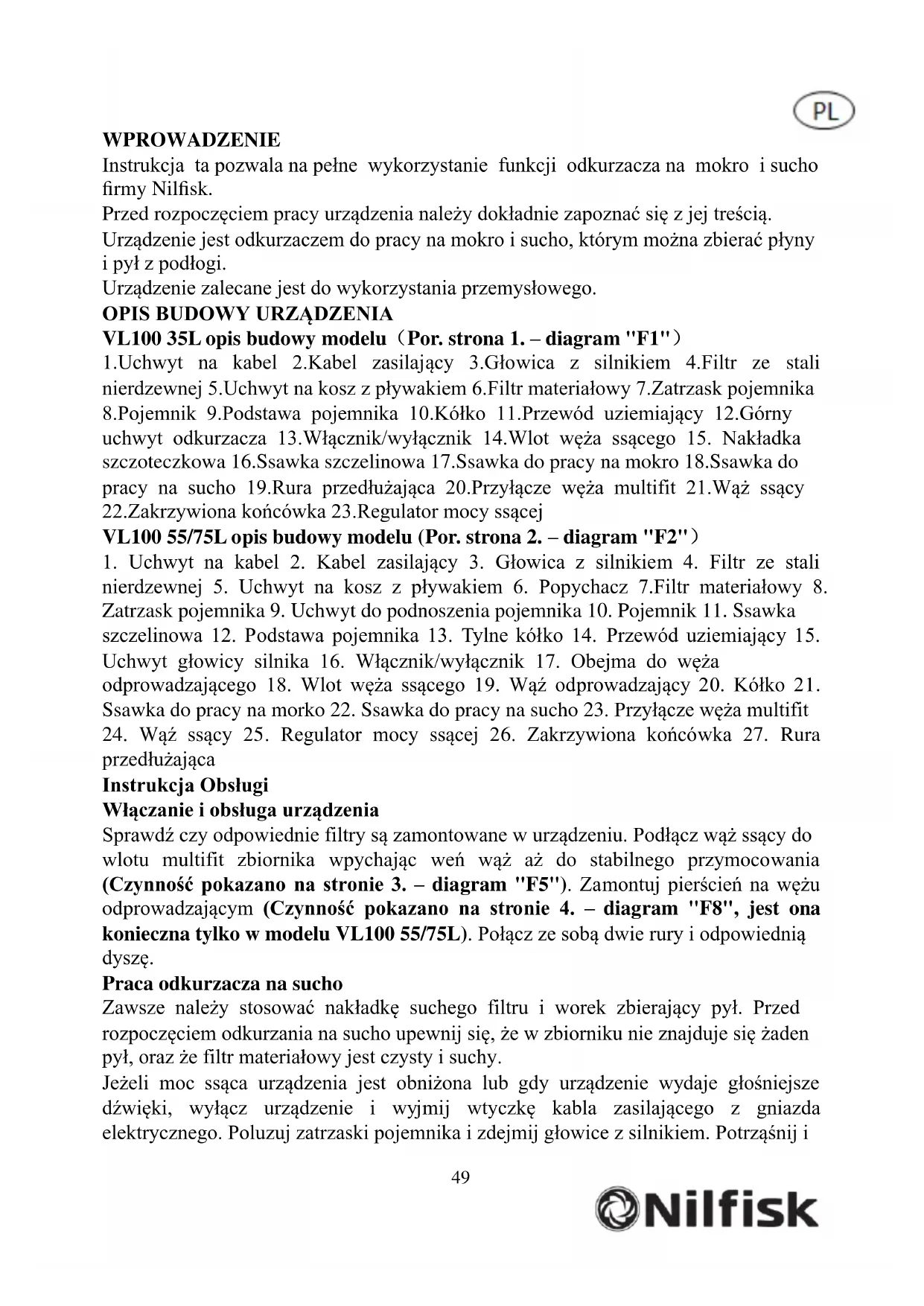

INSTRUKCJA OBSŁUGI VL100 NILFISK

My, Nilfisk Niniejszym oświadczamy z pełną odpowiedzialnością, że wyżej wymieniony produkt jest zgodny z następującymi dyrektywami i normami..

Instrukcja ta pozwala na pełne wykorzystanie funkcji odkurzacza na mokro i sucho firmy Nilfisk.

Przed rozpoczęciem pracy urządzenia należy dokładnie zapoznać się z jej treścią.

Urządzenie jest odkurzaczem do pracy na mokro i sucho, którym można zbierać płyny i pył z podłogi.

Urządzenie zalecane jest do wykorzystania przemysłowego.

OPIS BUDOWY URZĄDZENIA

VL100 35L opis budowy modelu (Por. strona 1. – diagram "F1")

1.Uchwyt na kabel 2.Kabel zasilający 3.Głowica z silnikiem 4.Filtr ze stali nierdzewnej 5.Uchwyt na kosz z pływakiem 6.Filtr materiałowy 7.Zatrzask pojemnika 8.Pojemnik 9.Podstawa pojemnika 10.Kółko 11.Przewód uziemiający 12.Górny uchwyt odkurzacza 13.Włącznik/wyłącznik 14.Wlot węża ssącego 15. Nakładka szczoteczkowa 16.Ssawka szczelinowa 17.Ssawka do pracy na mokro 18.Ssawka do pracy na sucho 19.Rura przedłużająca 20.Przyłącze węża multifit 21.Wąż ssący 22.Zakrzywiona końcówka 23.Regulator mocy ssącej

VL100 55/75L opis budowy modelu (Por. strona 2. – diagram "F2")

1. Uchwyt na kabel 2. Kabel zasilający 3. Głowica z silnikiem 4. Filtr ze stali nierdzewnej 5. Uchwyt na kosz z pływakiem 6. Popychacz 7. Filtr materiałowy 8. Zatrzask pojemnika 9. Uchwyt do podnoszenia pojemnika 10. Pojemnik 11. Ssawka szczelinowa 12. Podstawa pojemnika 13. Tylne kółko 14. Przewód uziemiający 15. Uchwyt głowicy silnika 16. Włącznik/wyłącznik 17. Obejma do węża odprowadzającego 18. Wlot węża ssącego 19. Wąż odprowadzający 20. Kółko 21. Ssawka do pracy na morko 22. Ssawka do pracy na sucho 23. Przyłącze węża multifit 24. Wąż ssący 25. Regulator mocy ssącej 26. Zakrzywiona końcówka 27. Rura przedłużająca

Instrukcja Obsługi

Włączanie i obsługa urządzenia

Sprawdź czy odpowiednie filtry są zamontowane w urządzeniu. Podłącz wąż ssący do wlotu multifit zbiornika wpychając weń wąż aż do stabilnego przymocowania (Czynność pokazano na stronie 3. – diagram "F5"). Zamontuj pierścień na wężu odprowadzającym (Czynność pokazano na stronie 4. – diagram "F8", jest ona konieczna tylko w modelu VL100 55/75L). Połącz ze sobą dwie rury i odpowiednią dyszę.

Praca odkurzacza na sucho

Zawsze należy stosować nakładkę suchego filtru i worek zbierający pył. Przed rozpoczęciem odkurzania na sucho upewnij się, że w zbiorniku nie znajduje się żaden pył, oraz że filtr materiałowy jest czysty i suchy.

Jeżeli moc ssąca urządzenia jest obniżona lub gdy urządzenie wydaje głośniejsze dźwięki, wyłącz urządzenie i wyjmij wtyczkę kabla zasilającego z gniazda elektrycznego. Poluzuj zatrzaski pojemnika i zdejmij głowice z silnikiem. Potrząśnij i

przeczyść zespół filtra w pojemniku. Czynność należy wykonywać, gdy wąż pozostaje podłączony, aby uniknąć wydostawania się pyłu z otwartego przyłącza węża. Po wytrząśnięciu filtra, odczekać kilka chwil, aby pyl opadł. Wyjmij układ filtra pyłowego z urządzenia i opróżnij pojemnik. Jeżeli powierzchnia filtra jest mocno zabrudzona, zaleca się wyszczotkowanie filtra do czysta za pomocą zwykłej miotelki z miękkim włosiem. Utrzymuje to prace odkurzacza na najbardziej efektywnym poziomie. Po opróżnieniu pojemnika, zamontuj zespół filtra pyłowego, głowicę z silnikiem i zamknij zatrzaski pojemnika. Możesz przystąpić do ponownej obsługi urządzenia. Jeżeli czynności te nie rozwiązały problemu obniżonej mocy ssącej urządzenia, sprawdź czy wąż ssący nie jest zablokowany.

(Kontrolę i obsługę na sucho pokazano na stronie 3. – diagram "F3")

Używaj ssawki szczelinowej w przypadku wąskich przestrzeni, jak wąskie szczeliny czy narożniki (Kontrolę i obsługę na sucho pokazano na stronie 3. – diagram "F7")

Użyj nakładki szczoteczkowej, aby odkurzyć bardziej delikatne miejsca i tkaniny np. zasłony (Kontrolę i obsługę pokazano na stornie 3. – diagram "F6")

Praca odkurzacza na mokro

Przed rozpoczęciem odkurzania na mokro opróżnij pojemnik na pył.

Zawsze stosuj ssawkę do odkurzania na mokro z gumowymi listwami.

Wyjmij worek na pył przy odkurzaniu na mokro,Jeżeli zbierany płyn wytwarza pianę, zalecamy używanie nakładki suchego filtru, co zapobiega przedostawaniu się piany do głowicy silnika. Po zapełnieniu się pojemnika do maksimum, praca ssąca zostaniu zatrzymana i zwiększy się głośność dźwięku wydawanego przez urządzenie. Należy wówczas wyłączyć odkurzacz i odłączyć przewód zasilający. Z Djangoć głowicę, wyjąć kosz z pływakiem. Wyłać do kanalizacji płynną zawartość zbiornika za pomocą węża odprowadzającego.

Jeżeli moc ssąca urządzenia jest obniżona, układ filtrów i kosz pływaka mogą wymagać czyszczenia. Należy wyłączyć odkurzacz, wyjąć kabel zasilania z gniazda I poluzować koszyk pływaka przekręcając koszyk w lewo. Filtr znajduje się w koszu z pływakiem. Sprawdź stan filtra i przeczyść go, następnie zamontuj kosz pływak, upewniając się, że górna część kosza umieszczona jest właściwą stronę względem górnej części silnika. Aby zamontować koszyk z pływakiem dopasuj ustawienie strzałki na koszyku ze strzałką na obudowie. Przymocuj koszyk z pływakiem przekręcając go w prawo. (Informacje na temat kontroli i obsługi znajdują się na stronie 3 - diagram F4)

Gwarancja

Aby zapoznać się z warunkami gwarancji, należy skontaktować się z Centrum Serwisowym Nilfisk.

Uwaga!!! Przed przystąpieniem do jakiejkolwiek czynności czyszczenia lub konserwacyjnych, należy wyciągnąć wtyczkę z gniazdka sieciowego.

1. Upewnij się, że kabel zasilający nie jest uszkodzony lub zniszczony.

2. Wyczyść pojemnik, nie pozwalaj, aby pył lub brudna woda długo się w nim zalegały.

3. Materiałowy worek zbierający pył można prać, a przed jego ponownym użyciem należy go wysuszyć.

4. Silnik został zaprojektowany do pracy niewymagającej konserwacji i nie trzeba go poddawać czynnościom serwisowym. Szczotki węglowe mogą wymagać wymiany ze względu na normalne zużycie spowodowane długotrwałą pracą odkurzacza, wymieniać je można jedynie w naszych autoryzowanych centrach serwisowych.

OSTRZEŻENIE

Jak każde urządzenie elektryczne wymaga uwagi i obserwacji w czasie pracy. Ponadto zalecane są okresowe rutynowe przeglądy

urządzenia i konserwacja zapobiegawcza urządzenia celem zapewnienia bezpiecznej eksploatacji. Błędy w niezbędnej obsłudze urządzenia, w tym zastosowanie nieoryginalnych podzespołów wymiennych może sprawić, że urządzenie stanie się niebezpieczne. Konsekwencją powyższego jest odstąpienie producenta od odpowiedzialności za bezpieczeństwo wyrobu.

UWAGA

Poniższych substancji i przedmiotów nie wolno zbierać odkurzaczem:

Toksyczne pyły, gorące przedmioty (niedopałki papierosów, gorący popiół, itp.), substancje łatwopalne, substancje wybuchowe, agresywne płyny (np. benzyna, rozpuszczalniki, kwasy, alkalia, itp.), pyły palne i wybuchowe (np. Pyl magnezowy lub aluminiowy, itp.)

Schemat połączeń elektrycznych znajduje się na stronie 5 na "Rysunkach 9 i 10". Dane techniczne produktu znajdują się na stronie 5 w "Tabeli nr 1".
