Jamboree 6 - Paseante Gaggle - Manual de uso y guía de instrucciones gratis

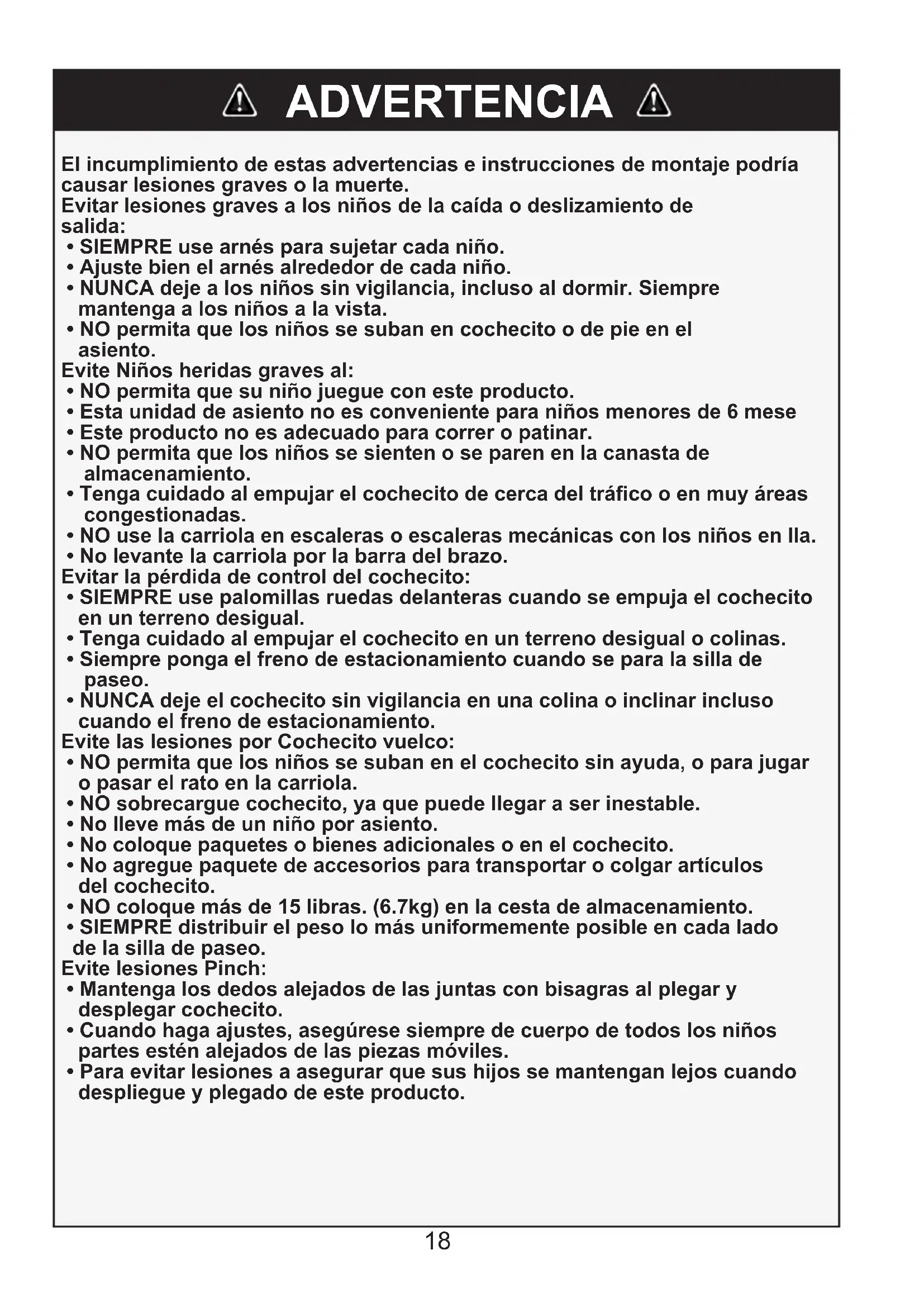

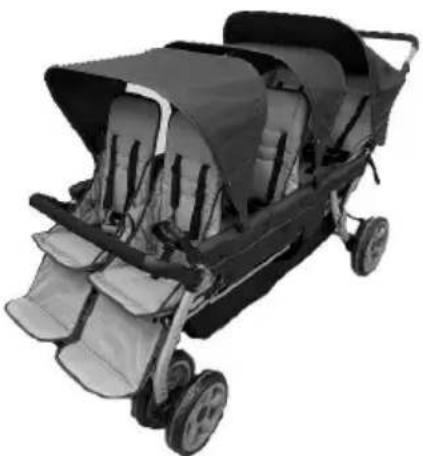

MANUAL DE USUARIO Jamboree 6 Gaggle

• Se requiere que el montaje lo realice un adulto.

• Lea todas las instrucciones ANTES de montarlo y usarlo..

• Abra la caja, retire los materiales de embalaje y deshágase de ellos adecuadamente o recíclelos siempre que sea posible. Guarde la información del producto en- contrada en el tubo de la estructura. Fecha de fabricación: N.º de modelo: ______________ Pedido de compra: ________________

Este cochecito es para uso de no más de 1 niño por cada asiento. Para uso con niños cuyo peso es de 50 lb como máximo. según la prueba según el requisito de EE. UU. 16 CFR 1227, y 15 kg máx. según la prueba según el requisito de la UE BS EN 1888. Para uso con niños cuya altura es de 45 pulgadas (114 cm) o menos. Los niños DEBEN estar abrochados en los asientos con el arnés debidamente ajustado.17 Tabla de contenido Tabla de contenido.......................................................................... Advertencias..................................................................................... Instrucciones de montaje Herramientas y piezas................................................................ Paso 1- Eje trasero y el conjunto del freno................................. Paso 2 - Montaje de la rueda trasera.......................................... Paso 3 - Montaje de la rueda delantera...................................... Paso 4 - Unión del tubo de baloncesto trasero........................... Paso 5 - Operaciones de la barra de brazo................................ Paso 6 - Marquesinas................................................................. Operación y uso de la carriola Plegable y Plegable Cochecito............................................... Asegurando a los niños en la carriola........................................ Ajuste de reclinación del respaldo del asiento........................... Ajuste del reposapiés................................................................. Operación del freno.................................................................... Operación de bloqueo de giro de la rueda delantera............... Mantenimiento de carriolas Limpieza....................................................................................

El incumplimiento de estas advertencias e instrucciones de montaje podría causar lesiones graves o la muerte. Evitar lesiones graves a los niños de la caída o deslizamiento de salida:

• SIEMPRE use arnés para sujetar cada niño.

• Ajuste bien el arnés alrededor de cada niño.

• NUNCA deje a los niños sin vigilancia, incluso al dormir. Siempre mantenga a los niños a la vista.

• NO permita que los niños se suban en cochecito o de pie en el asiento. Evite Niños heridas graves al:

• NO permita que su niño juegue con este producto.

• Esta unidad de asiento no es conveniente para niños menores de 6 mese

• Este producto no es adecuado para correr o patinar.

• NO permita que los niños se sienten o se paren en la canasta de almacenamiento.

• Tenga cuidado al empujar el cochecito de cerca del tráco o en muy áreas congestionadas.

• NO use la carriola en escaleras o escaleras mecánicas con los niños en lla.

• No levante la carriola por la barra del brazo. Evitar la pérdida de control del cochecito:

• SIEMPRE use palomillas ruedas delanteras cuando se empuja el cochecito en un terreno desigual.

• Tenga cuidado al empujar el cochecito en un terreno desigual o colinas.

• Siempre ponga el freno de estacionamiento cuando se para la silla de paseo.

• NUNCA deje el cochecito sin vigilancia en una colina o inclinar incluso cuando el freno de estacionamiento. Evite las lesiones por Cochecito vuelco:

• NO permita que los niños se suban en el cochecito sin ayuda, o para jugar o pasar el rato en la carriola.

• NO sobrecargue cochecito, ya que puede llegar a ser inestable.

• No lleve más de un niño por asiento.

• No coloque paquetes o bienes adicionales o en el cochecito.

• No agregue paquete de accesorios para transportar o colgar artículos del cochecito.

• NO coloque más de 15 libras. (6.7kg) en la cesta de almacenamiento.

• SIEMPRE distribuir el peso lo más uniformemente posible en cada lado de la silla de paseo. Evite lesiones Pinch:

• Mantenga los dedos alejados de las juntas con bisagras al plegar y desplegar cochecito.

• Cuando haga ajustes, asegúrese siempre de cuerpo de todos los niños partes estén alejados de las piezas móviles.

• Para evitar lesiones a asegurar que sus hijos se mantengan lejos cuando despliegue y plegado de este producto.Piezas (El color y estilo puede variar)

INSTRUCCIONES DE MONTAJE

HERRAMIENTAS NECESARIAS: Destornillador de estrella

• Lea todas las instrucciones antes de MONTAR y USAR el cochecito.• Abra la caja, quite los materiales de embalaje, incluyendo la bolsa de polietileno. Identique y revise todas las piezas. Si faltan piezas o están dañadas, llame a Gaggle para recibir asistencia en el número de teléfono: 1 877.716.2757 (sólo EE. UU.) o 1 330.722.5033.• Deseche todos los materiales de embalaje después del montaje.
• Peligro de asxia: entre los materiales para el montaje del carrito se incluyen piezas pequeñas. Mantenga las partes pequeñas alejadas de los niños.

• Las bolsas de plástico pueden causar asxia. Mantenga la bolsa de plástico alejada de los niños. Retire y deseche las bolsas de plástico.

• Peligro de pinzamiento: mantenga las manos alejadas de las piezas móviles durante el montaje, plegado y desplegado. Montaje de la estructura del cochecito (1)Rueda trasera con eje (2)Montaje de las rue-das delanteras (2)Montaje del conjunto de tubo de eje (1)Barra reposabrazos (1) Capota (1)Tornillo [M6 x 34 mm] (2) Tuerca [M6] (2) ADVERTENCIA

Dosel Delantero (2) PPASO 1 - Montaje del eje trasero y el freno

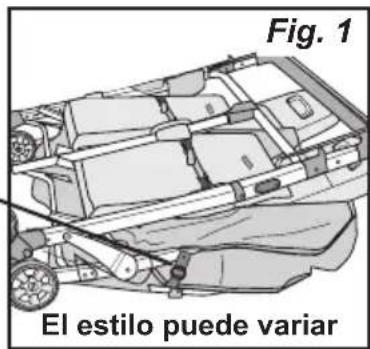

1. Estire la estructura plegada del cochecito (A) en un suelo

limpio, con el manillar hacia arriba (1) y el reposapiés delantero (2) en contacto con el suelo (Fig. 1).

2. - Coloque el eje del tubo posterior (C) con el tubo de freno

3 arriba y el extremo abierto de montaje del eje trasero hacia las patas traseras. - Deslice el conjunto del tubo del eje trasero (C) sobre los extremos inferiores de las patas traseras (4) hasta entrar en contacto con los pasadores. Presione los pasadores y deslice el ensamble de eje trasero (C) hasta la pata trasera (4) hasta que los pasadores encajen en los agujeros de montaje del tubo del eje trasero (C). - Tire del ensamble del tubo del eje trasero (C) para comprobar que está asegurado en las patas traseras.

Fig. 2 Fig. 1 El estilo puede variar

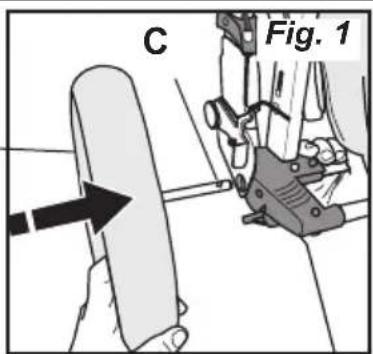

PASO 2 - Montaje de las ruedas traseras 1.Alineeeloricioenlavarilladelejedelaruedatrasera(B)con losoriciosenconjuntodeltubodelejetrasero(C).Deslice la rueda trasera con eje B en el conjunto del tubo del eje trasero(C)hastaeloriciolabarradelejetraserose alineaconeloricioeneltubodelejetrasero(Fig.1).

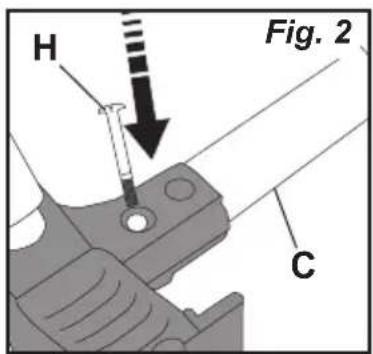

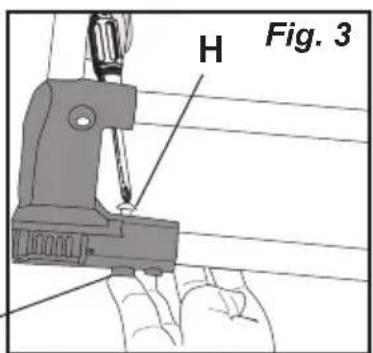

2. Inserte el tornillo M6 x 34 mm (H) a través del tubo del

eje trasero Conjunto (C) y varilla del eje trasero hasta que el tornillo salga por la parte inferior Conjunto del tubo del eje trasero (C) (Fig. 2). NOTA:Sielextremodeltornillonosedeslizadentrodeloricio, veriquealineacióndelagujeroeneleje.Sielagujeroeneleje no es alineado, retire la rueda trasera y comience de nuevo.

3. Inserte la tuerca M6 (I) en el hueco de 6 lados en la parte

inferior de tubo del eje trasero y con destornillador Phillips, seguro Atornille (H) girándolo hasta que quede apretado (Fig. 3). Repita los pasos 2 a 3 para la rueda trasera opuesta. Fig. 1 Fig. 2 Fig. 3

CPASO 3 - Montaje de la rueda delantera

1. Despliegue el cochecito (ver sección “

Funcionamiento y Uso”).

2. Cochecito Consejo atrás sobre las ruedas traseras

hasta que los contactos de la manija planta (Fig. 1).

3. Reúne todas las piezas necesarias para el montaje.

localizar M6 x 25 Tornillo de (K), arandela de seguridad (L), y la arandela plana (M) en la bolsa de piezas. Localiza Frente Montaje de la rueda (D).

4. Retire el material de embalaje protector del Frente

Mensajes rueda (Fig. 2). NOTAS: Hold rodamiento (Y) en el poste de la rueda delantera (X), mientras la eliminación de materiales de embalaje de protección y la bolsa de piezas. Fig. 2 Fig. 1

5. Mientras sostiene el cojinete de la rueda

delantera en el poste, la posición Frente Asamblea de la rueda (D) sabe anillo de rodadura (Z) es frente posterior de la rueda delantera (X) y el cojinete (Y) en el interior del frente Montaje de la rueda está en el lado opuesto, deslice la rueda delantera Conjunto de la rueda delantera en el poste y el cojinete (Fig. 3).

6. Deslice arandela de seguridad (L) y la arandela

plana (M) al tornillo de 25 mm x hombro M6 (K) y luego inserte el tornillo en el fondo del frente Segura colocar la rueda y apriete (Fig. 4). Repita los pasos del 2 al 6 de montar rueda delantera en el otro lado de la silla de paseo. Fig. 3 Fig. 4

K22 PASO 4 - Union del tubo de balonecesto trasero

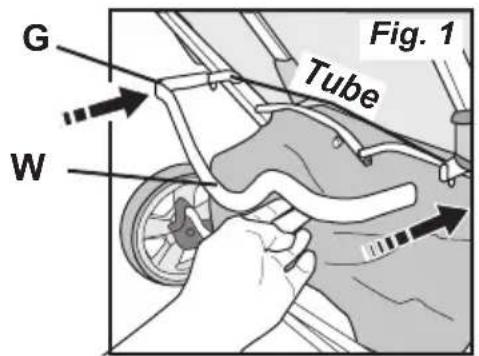

1. Tubo Posición Baloncesto trasero (G) con

curvada curva (W) apuntando hacia abajo (Fig. 1).

2. Asegure el tubo cesta trasero en la silla de

paseo por deslizando los extremos del tubo a la cesta trasera tubos en el lado del bastidor de silla de paseo hasta que los extremos en contacto con los botones del muelle (Fig. 1).

3. Pulse los botones del muelle y deslice la cesta

trasera Tubo sobre los tubos hasta que los botones de bloqueo de primavera En los agujeros de la cesta trasera del tubo (Fig. 2). 4.Tiredeltubodelacestatraseraparavericar que esté bien sujeto. (Fig. 2).

5. Fije la canasta de tela al tubo de la canasta

trasera - Desenganche encaje (X) en la cesta de tela (Y), envuelva la tela baloncesto sobre la parte superior del tubo de la cesta (Z) y vuelva a colocar broches en la cesta de tejido (Fig. 3). Fig. 1 Fig. 2 Fig. 3 Tube

PASO 5 - Operaciones de la barra de brazo Accesorio de barra de brazo Empuje el poste de la barra del brazo (1) dentro del oricioenlabasedelabarradelbrazo(2)hastahace clic en su lugar. Repita en el otro lado (Fig. 1). Desmontaje barra arm

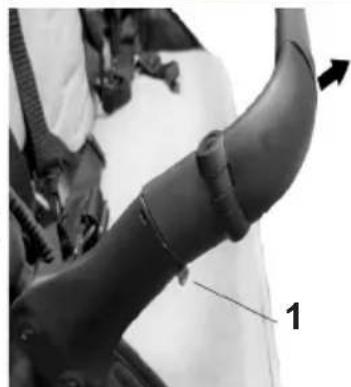

1. Mantenga presionado el botón de liberación (1)

ubicado en la parte inferior del barra de brazo. Mientras mantiene presionado el botón de liberación, extraiga la barra del brazo para extraer desde un lado de la carriola (Fig. 2).

2. Para quitar completamente la barra del brazo, repita el

paso 1 en el lado opuesto de la carriola. Fig. 1

1PASO 6 - Marquesinas Para colocar el dosel trasero:

1. Coloque el dosel trasero (F) con la sección

delantera redondeada en la parte superior y coloque el dosel en el área del asiento trasero y encima de asientos delanteros.

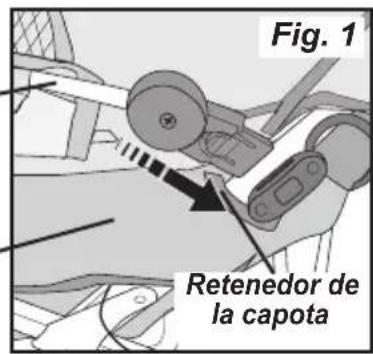

2. Asegure el tubo principal del dosel (V) empujando

extremo del tubo principal del dosel en la ranura del retenedor del dosel (Z) ubicado en el exterior de la manija (X) cerca del reposabrazos (W) (Figura 1).

3. Asegure el tubo corto trasero del dosel (Y) e

mpujando extremo del tubo del dosel en la ranura del retenedor del dosel (Z) ubicado en el exterior del mango cerca de la parte superior del asiento trasero (Fig. 2). Repita los pasos 2 y 3 para asegurar los tubos del dosel en otro lado de la carriola.

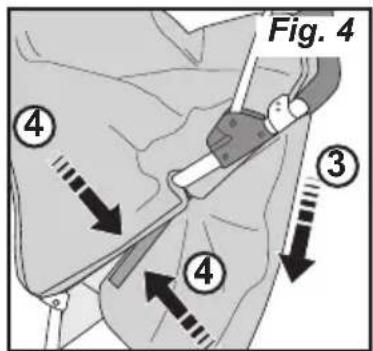

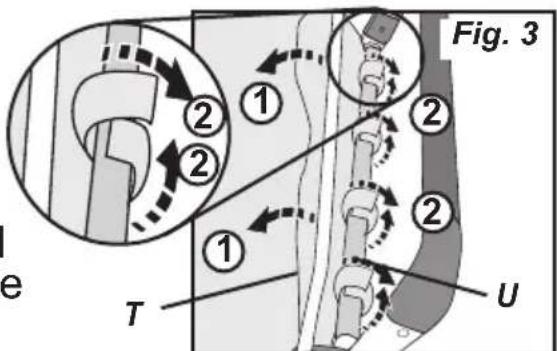

4. Asegure la parte posterior del dosel

trasero (F). - Doblar el panel posterior del dosel hacia adelante, tirar tubo del dosel trasero hacia atrás y acople el dosel tela sobre el mango tubo de soporte con tela cierres de velcro (Fig. 3). - Deslice el panel posterior del dosel (T) hacia abajo entre manija soporte tubo (U) y manija de la carriola (Fig. 4). - Asegure los laterales del dosel alrededor del mango de la carriola tubo de soporte asegurando sujetadores de gancho y bucle en cada lado (Fig. 4). - Repita en el otro lado del dosel. Nota: Para quitar el dosel trasero, siga los pasos anteriores en orden inverso. Fig. 2 Tubo de la capota trasero Retenedor de la capota Manillar Fig. 1 Tubo de la capota principal Retenedor de la capota Reposabrazos

Fig. 1 Fig. 1 Fig. 2 Para colocar los toldos frontales (P): Alinee la lengüeta de resorte (2) del dosel delantero (P) a través de la abertura del reposabrazos de tela y dentro del retenedor del dosel (3). Canopy se bloquea en su lugar con un clic. Repita para ambos lados (Fig. 1). Nota: Para retirar las marquesinas frontales, presione la lengüeta de resorte (2) hasta que se libere del retenedor de la marquesina (3). Si la lengüeta no se suelta fácilmente, puede usar un destornillador recto o una herramienta equivalente para presionar la lengüeta (Fig. 1). Para activar el bloqueo del dosel del- antero:

1. Una vez que el dosel esté conectado

y desplegado, necesitará presionar hacia abajo (1) en el bloqueo del dosel para asegurarse de que esté en la posición bloqueada (Fig. 1). Para liberar el bloqueo del dosel, simplemente empuje hacia arriba.

2. Para plegar las marquesinas delanter

as, asegúrese de que el candado esté en la posición desbloqueada y luego doblar. (Fig. 2). 24Para desplegar el cochecito:

Coloque el cochecito en el suelo con las ruedas delanteras y los reposapiés delanteros hacia abajo, en contacto con el suelo (Fig. 1). NOTA: Siempre compruebe que el suelo esté limpio y seco antes de colocar la silla de paseo en el suelo.

Bloquee el freno de estacionamiento.

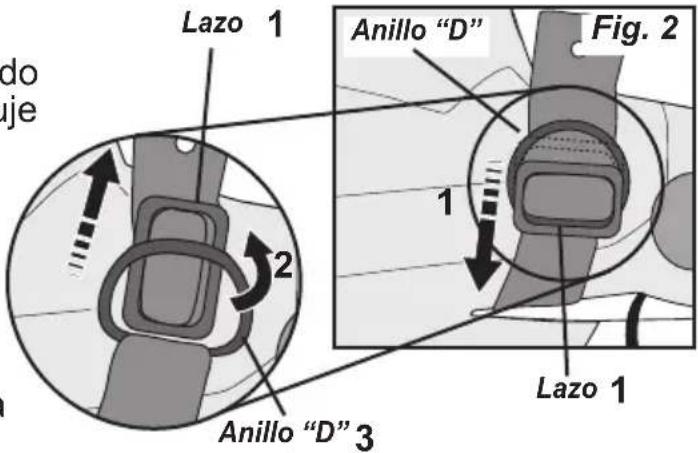

Localice la correa de retención de plegado en un lateral del cochecito (Fig. 1). Empuje hacia abajo el manillar del cochecito y desenganche la correa de retención de plegado tirando hacia arriba del broche (1) y a continuación gire (2) y deslice el broche a través del anillo “D” (3) (Fig. 2 y 3).

Repita el paso 2 en el lado opuesto para desenganchar la correa de retención de plegado. Fig. 1 Fig. 2 Correa de retención de plegado Anillo “D” Lazo Anillo “D” El estilo puede variar ADVERTENCIA

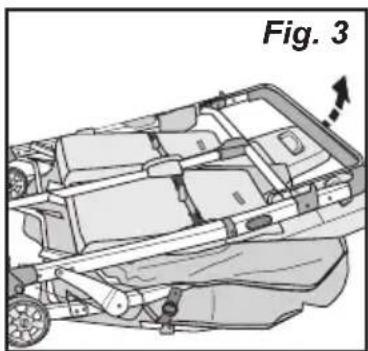

Tire del manillar hacia arriba para desplegar el cochecito (Fig. 3). y luego con un movimiento rápido, empuje hacia abajo el manillar para bloquear el coche cito en posición desplegada (Fig. 4). Empuje hacia abajo la estructura lateral para asegurar que el cochecito esté bloqueado en la posición de apertura. Levante el manillar para comprobar que el mango del cochecito está bloqueado en la posición de despliegue en ambos lados.

• Una pizca de peligro - Mantenga las manos alejadas de las piezas móviles durante el montaje, plegar y desplegar.

• Asegúrese de que todos los dispositivos de bloqueo están comprometidos antes de su uso.6. Compruebe visualmente que el manillar del cochecito estérmementetrabadoenlaposicióndebloqueode plegado en ambos lados del cochecito (Fig. 5). NOTA: Si el bloqueo de plegado no está bloqueado lo puede trabar presionando hacia abajo la parte delantera de los reposabrazos y luego presionando hacia abajo el manillar del cochecito. Fig. 5 Bloqueo

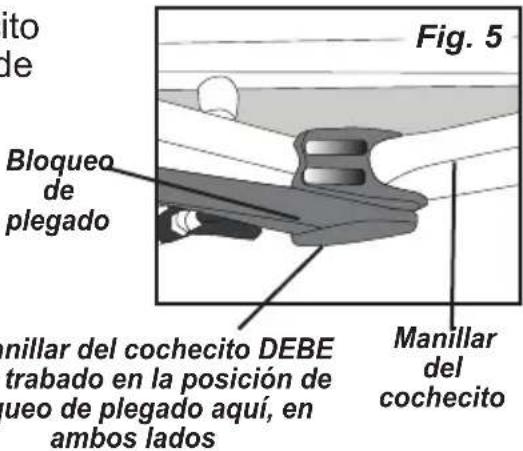

plegado Manillar del cochecito El manillar del cochecito DEBE estar trabado en la posición de bloqueo de plegado aquí, en ambos lados Conchecito Desplegable y Plegable, continuación Para desplegar el cochecito (continuación):

Para plegar el cochecito:

1. Asiento trasero El lugar de los asientos delanteros en el

montante posiciones de ajuste. NOTAS: Respaldos de los asientos delanteros deben estar Cuando pliegue en la posición vertical.

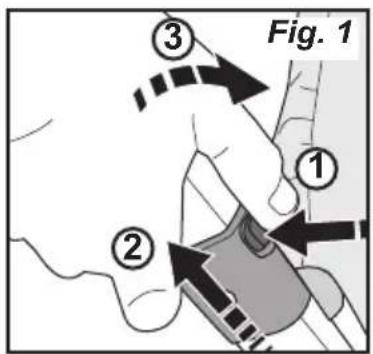

2. Empuje hacia abajo el botón rojo a la derecha lado y

luego deslice Tanto Fold bloqueo de lanzamiento Botón por las dos caras hacia el mango agarre para desblo quear (Fig. 1).

3. Mientras sostiene el doblez de prensa se bloquean,

empujar hacia adelante en el mango de plegar el cochecito (Fig. 1).

4. Cochecito segura en posición plegada mediante la

jacióndepaseoensueloconlafrenteruedas delanteras y reposapiés hacia abajo. Empuje hacia abajo el mango y el cochecito deslice el bucle de plástico en el Doblar la retención de la correa a través el anillo “D” y giran para segura en su lugar (Fig. 2). Fig. 1

2Seguridad de los niños en el cochecito

1. Con el arnés desabrochado, coloque el niño en el asiento.

2. Abroche al niño con el arnés colocando la correa de la

entrepierna entre las piernas del niño y colocando los cinturones de seguridad de los hombros y la cintura sobre los hombros y los muslos. Ajuste las lengüetas en la hebilla de la correa de la entrepierna (Fig. 1).

3. Ajuste cómodamente cada correa estirando del

extremo libre de la correa y moviendo el broche de plástico a lo largo de la correa (Fig. 2). Ajuste de la altura del cinturón del hombro: Utilice las ranuras de la correa del hombro que estén más cercanas a los hombros del niño. Para cambiar la altura de la correa del hombro:

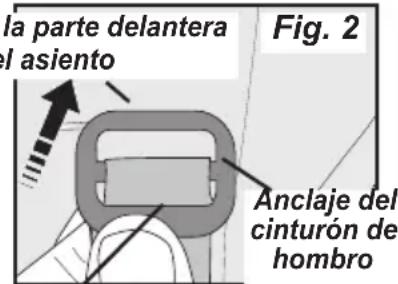

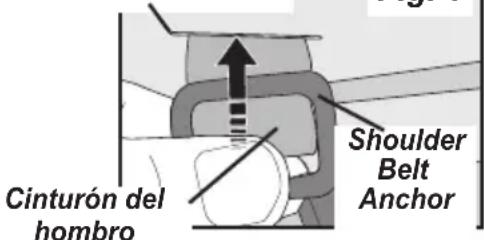

1. Retire el cinturón del hombro de la

parte trasera del asiento; en la parte trasera del asiento, coloque el anclaje del cinturón del hombro en línea con el cinturón del hombro y luego empuje el anclaje del cinturón y el cinturón del hombro a través de la ranura en la parte trasera del asiento (Fig. 1).

2. Vuelva a unir el cinturón del hombro al respaldo del

asiento; en la parte delantera del asiento, coloque el anclaje del cinturón del hombro en contacto con dicho cinturón, empuje el anclaje y el cinturón del hombro a través de la ranura en el respaldo del asiento a la altura deseada. Rote el anclaje del cinturón de modo que quede recostado en el respaldo del asiento (Fig. 2). Repita para el cinturón del hombro opuesto. Ajuste del cinturón de la entrepierna:

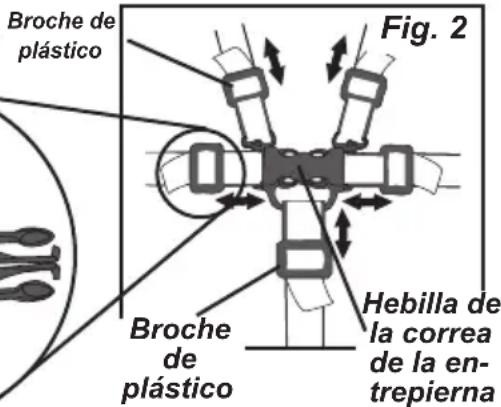

1. Para alargar el cinturón de la entrepierna deslice el broche

de plástico hacia arriba por el cinturón de la entrepierna (Fig. 2).

2. Para acortar el cinturón de la entrepierna deslice el broche

de plástico hacia abajo por el cinturón de la entrepierna (Fig. 2). Evite lesiones graves de los niños por caídas o al deslizarse del asiento:

• SIEMPRE use el arnés para sujetar a cada niño.

• Ajuste cómodamente el arnés alrededor de cada niño.

• NUNCA deje niños solos y sin supervisión, incluso cuando duerman. Siempre tenga los niños a la vista.

• NO PERMITA que los niños suban al cochecito escalando o que estén de pie en el asiento. Fig. 1 Fig. 2 Correas de los hombrosHebilla de la correa de la en-trepiernaBroche de plástico Fig. 1 Cinturón del hombroShoulder Belt AnchorRanura en el respaldo del asientoHebilla de la correa de la entrepiernaCorrea de la entrepiernaCinturones de la cintura Fig. 2 Cinturón del hombroAnclaje del cinturón de hombroRanura en la parte delantera del asientoBroche plástico ADVERTENCIA 27Ajuste del respaldo reclinable Ajuste del respaldo reclinable Los respaldos tienen dos posiciones de reclinación. Ajuste del asiento delantero: NOTA: El respaldo debe estar en posición vertical al plegar el cochecito. Para reclinar el respaldo del asiento:

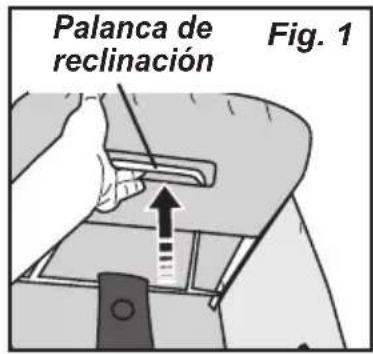

1. Tire de la palanca de reclinación del respaldo (Fig. 1).

2. Tire del respaldo del asiento hacia adelante hasta la

posición vertical y libere la palanca de reclinación del respaldo. Para levantar de nuevo el respaldo del asiento a la posición vertical:

1. Tire de la palanca de reclinación del respaldo (Fig. 1).

2. Tire del respaldo del asiento hacia adelante hasta la

posición vertical y libere la palanca de reclinación del respaldo.

3. Veriquequeelrespaldodelasientoestébloqueado.

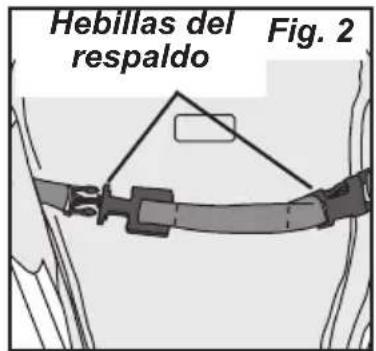

Ajuste del respaldo del asiento: Para reclinar el respaldo del asiento:

1. Mientras sostiene el respaldo en posición vertical,

suelte ambas hebillas del respaldo (Fig. 2).

2. Baje el respaldo del asiento a la posición reclinada.

Para levantar de nuevo el respaldo del asiento a la posición vertical:

1. Empuje el asiento de nuevo hacia arriba y hacia adelante a la

posiciónverticalyjeambashebillasdelrespaldo(Fig.2). Ajuste del reposapiés: Los reposapiés delanteros tienen tres posiciones de regulación. Para levantar los reposapiés:

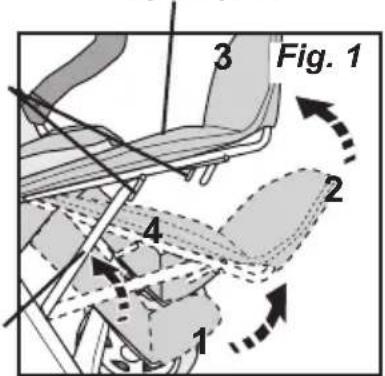

1. Levante el reposapiés hasta una de las dos

posiciones elevadas y gire la barra de apoyo hacia arriba (4) y colóquela debajo de los ganchos de la barra de apoyo en el reposapiés (Fig. 1). Para bajar los reposapiés:

1. Levante el reposapiés y permita que la barra

de apoyo caiga hacia abajo y salga de los ganchos de la barra de apoyo. Palanca de reclinación Fig. 1 Fig. 1 Fig. 2 Hebillas del respaldo Reposapiés Ganchos de la barra de apoyo Barra de apoyo

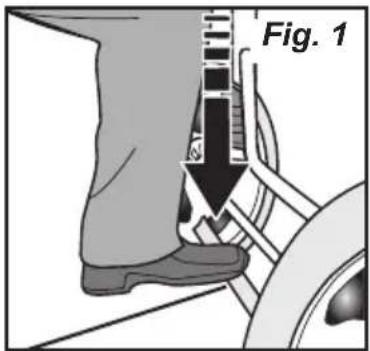

Operación del freno de estacionamiento. Para bloquear el freno de estacionamiento:

1. Presione hacia abajo la barra de bloqueo del freno

de estacionamiento en el conjunto del eje trasero en la posición bloqueada (Fig. 1)

2. Comprobar que las ruedas se bloquean.

Para desbloquear el freno de estacionamiento

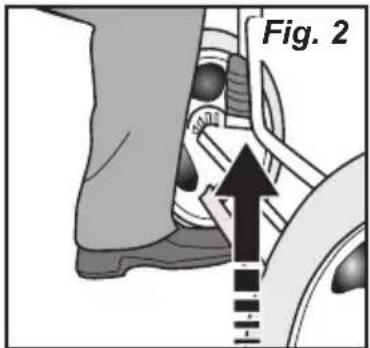

1. Coloque el dedo del pie debajo de la barra de trabado

del freno de estacionamiento y levántelo a la posición de destrabado (Fig. 2). Fig. 1 Fig. 2

• El freno de estacionamiento debe activarse cuando se detiene la carriola y al cargar y descargar niños. Barra de trabado del freno de estacionamiento ADVERTENCIA30 Operación de bloqueo de dirección de la rueda delantera. Para trabar las ruedas giratorias delanteras:

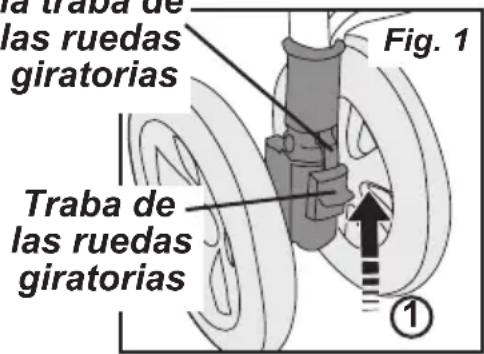

1. Gire el ensamblaje de las ruedas delanteras

hasta que esté apuntando hacia adelante y la traba de las ruedas giratorias esté alineada con el carril de las mismas (Fig. 1).

2. Empuje la traba de las ruedas giratorias

hacia arriba, sobre el carril de la traba de las mismas, hasta que encaje en su sitio (Fig. 1).

3. Compruebe que las ruedas giratorias

delanteras estén bien trabadas, empujando de un lado a otro el conjunto de las ruedas delanteras.

4. Repita los pasos 1 a 3 para el otro conjunto de ruedas.

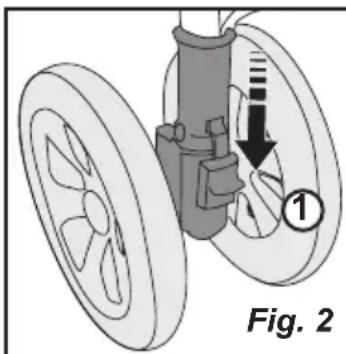

Para destrabar las ruedas giratorias delanteras:

1. Empuje hacia abajo la traba de las ruedas

giratorias hasta que esté fuera del carril (Fig. 2).

2. Repita el paso 1 para el otro conjunto

de ruedas. Fig. 2 Siempre use la traba de las ruedas giratorias delanteras cuando empuje el cochecillo sobre terreno irregular.

Fig. 1 Carril de la traba de las ruedas giratorias Traba de las ruedas giratorias

Mantenimiento del cochecito Limpieza de los asientos, arneses, reposabrazos, barra para los brazos y capota:

1. Laveloselementossupercialmentesoloconunasoluciónsuavedeaguayjabón.

2. Enjuáguelo todo con agua para eliminar el jabón.

Limpieza del cochecito:

1. Lave la estructura, las partes plástico y de tela del cochecito superficialmente con

una solución suave de agua y jabón. Enjuague las superficies con un paño y agua para eliminar el jabón.

2. Secar con un paño o al aire.

¡Solo use los accesorios provistos o aprobados por Gaggle para esta carriola!31 5216 Portside Dr, Medina, OH 44256 USA
