Grand Audition MKII - Recepteur Palmer - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de conmutación de altavoces profesional de 19"
Modelo	Grand Audition MKII (PGAMK2)
Marca	Palmer (Adam Hall)
Dimensiones (An x Al x Pr)	482,6 x 89,4 x 282,3 mm
Peso	5,6 kg
Alimentación	100-240 V CA, 50-60 Hz, 65 W máx., fusible T 630 mA 250 V
Formato rack	19" / 2 U
Número de entradas	2 XLR simétricas (frontal/trasero, paralelas)
Número de salidas	24 + 2 salidas XLR simétricas (16 altavoz + 8 subwoofer + 2 link) Salidas de altavoz: 16 canales (configurables en estéreo o mono) Salidas de subwoofer: 8 canales mono
Reproductor de audio integrado	Puerto USB-A para llave USB, formatos compatibles: mp3, ogg, flac, wav, aiff, sistema de archivos FAT32
Control remoto	Mediante aplicación de navegador (conexión Ethernet cableada o Wi-Fi a través de enrutador)
Modos de conmutación	SINGLE (una sola salida a la vez) o MULTI (varias salidas simultáneas)
Ganancia del canal	+/-14 dB por salida
Ganancia maestra	-80 dB a 0 dB
Sensibilidad de entrada	0 dB, -6 dB, +6 dB, +20 dB (ajustable)
Respuesta en frecuencia	20 Hz a 20 kHz (+0,1/-0,2 dB para entradas XLR)
Relación señal/ruido	>109 dB (ponderado A, Unity-Gain)
Rango dinámico	>126 dB (entradas XLR, ponderado A)
Nivel de salida máx.	+21 dBu (simétrica, carga >2 kohmios)
Conexión en cascada	Hasta 3 unidades, controladas desde la misma aplicación
Mantenimiento y limpieza	Paño seco; no abrir; reparaciones por personal calificado
Seguridad	No exponer al agua, no obstruir las rejillas, respetar las instrucciones de tensión y puesta a tierra
Piezas de repuesto y reparabilidad	Fusible del mismo tipo y calibre; el usuario solo puede reemplazar el fusible; contactar centro autorizado para cualquier otra
Información general	Garantía del fabricante en el sitio web de Adam Hall; eliminación conforme a la directiva WEEE

Preguntas frecuentes - Grand Audition MKII Palmer

¿Cómo conectar el Grand Audition MKII a mis altavoces?

Utilice las salidas XLR macho en la parte trasera: 16 salidas para los altavoces (canales 1 a 16) y 8 salidas para los subwoofers (canales A a H). Conecte sus altavoces activos o amplificadores con cables XLR simétricos de calidad. Antes de conectar, apague todos los dispositivos y ajuste los volúmenes al mínimo.

¿Cómo controlar el dispositivo de forma remota?

El control remoto se realiza a través de una aplicación de navegador. Conecte el dispositivo a su red (Ethernet directo o a través de enrutador Wi-Fi) e ingrese la dirección IP 192.168.2.99 en la barra de direcciones de su navegador. Inicie sesión con admin como nombre de usuario y contraseña.

¿Puedo conectar varios Grand Audition MKII juntos?

Sí, puede conectar en cascada hasta 3 unidades. Conecte las salidas LINK OUTPUT de la unidad maestra a las entradas LINE INPUT de las esclavas con cables XLR. Configure las direcciones IP individuales a través de la aplicación (pestaña DEVICES) e ingrese las direcciones de las esclavas en el campo FIRST/SECOND SLAVE IP ADDRESS.

¿Cómo cambiar entre la fuente XLR y el reproductor USB?

En el panel frontal, presione el codificador rotatorio y manténgalo presionado durante aproximadamente 2 segundos. El LED indica la fuente activa (XLR o PLAYER). También puede cambiar la fuente en la aplicación Web, pestaña DEVICES, sección INPUT.

¿Qué formatos de audio admite el reproductor USB?

El reproductor interno admite los formatos mp3, ogg, flac, wav y aiff. El sistema de archivos recomendado es FAT32. Conecte una llave USB en el puerto trasero y acceda a las pistas a través de la pestaña PLAYER de la aplicación.

¿Cómo restablecer el dispositivo a los ajustes de fábrica?

Localice el botón RESET en la parte trasera del dispositivo (empotrado). Presione hasta que el dispositivo se reinicie (el anillo LED frontal gira). Atención: esto borra todos los usuarios y restaura la contraseña predeterminada 'admin'.

¿Qué hacer si se funde el fusible?

Desconecte el dispositivo y reemplace el fusible por uno del mismo tipo y calibre: T 630 mA 250 V. Si el fusible se funde de nuevo, contacte a un centro de reparaciones autorizado; no utilice un fusible de valor diferente.

¿Puedo usar el dispositivo con altavoces pasivos?

Sí, pero las salidas son líneas simétricas (nivel de línea). Debe conectar un amplificador de potencia entre el Grand Audition MKII y los altavoces pasivos. Las salidas no están diseñadas para alimentar directamente altavoces pasivos.

¿Cuál es la diferencia entre los modos SINGLE y MULTI?

En modo SINGLE, solo se puede activar una salida (o par estéreo) a la vez en cada grupo (altavoces y subwoofers). En modo MULTI, puede activar varias salidas simultáneamente. La selección se realiza en la aplicación Web o mediante los botones del panel frontal.

¿Cómo limpiar y mantener el dispositivo?

Use un paño seco y suave para limpiar la carcasa. Nunca abra el dispositivo; no contiene piezas reemplazables por el usuario (excepto el fusible). Asegúrese de que las rejillas de ventilación no estén obstruidas. Si tiene algún problema, contacte a un servicio autorizado.

MANUAL DE USUARIO Grand Audition MKII Palmer

USER'S MANUAL BEDIENUNGSANLEITUNG MANUEL D'UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D'USO

Palmer®

MEDIDAS DE SEGURIDAD 69

INTRODUCCIÓN 71

CABLEADO Y PUESTA EN SERVICIO 71

EJEMPLO DE CABLEADO 72

CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS

DE VISUALIZACIÓN 72

CONTROL POR APLICACIÓN 74

CONEXIÓN ETHERNET POR CABLE 75

CONEXIÓN WIFI INALÁMBRICA 76

CONEXIÓN EN CASCADA DEL GRAND AUDITION MK2 77

APLICACIÓN DE CONTROL POR INTERNET 78

MAIN - MAIN MUTE - SELECT MODE - AUDIO PLAYER 78

DEVICES 80

CHANNELS 81

PLAYER 82

VOLUMES 84

USER 85

DIAGRAMA DE FLUJO DE LAS SEÑALES 87

DATOS TÉCNICOS 88

DECLARACIÓN DEL FABRICANTE 90

POLSKI

ŚRODKI OSTROŻNOŚCI 91

WPROWADZENIE 93

OKABLOWANIE I ROZPOCZĘCIE UZYTKOWANIA 93

PRZYKŁADOWE OKABLOWANIE 94

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŻNIKI 94

STEROWANIE ZA POMOCA APLIKACJI 96

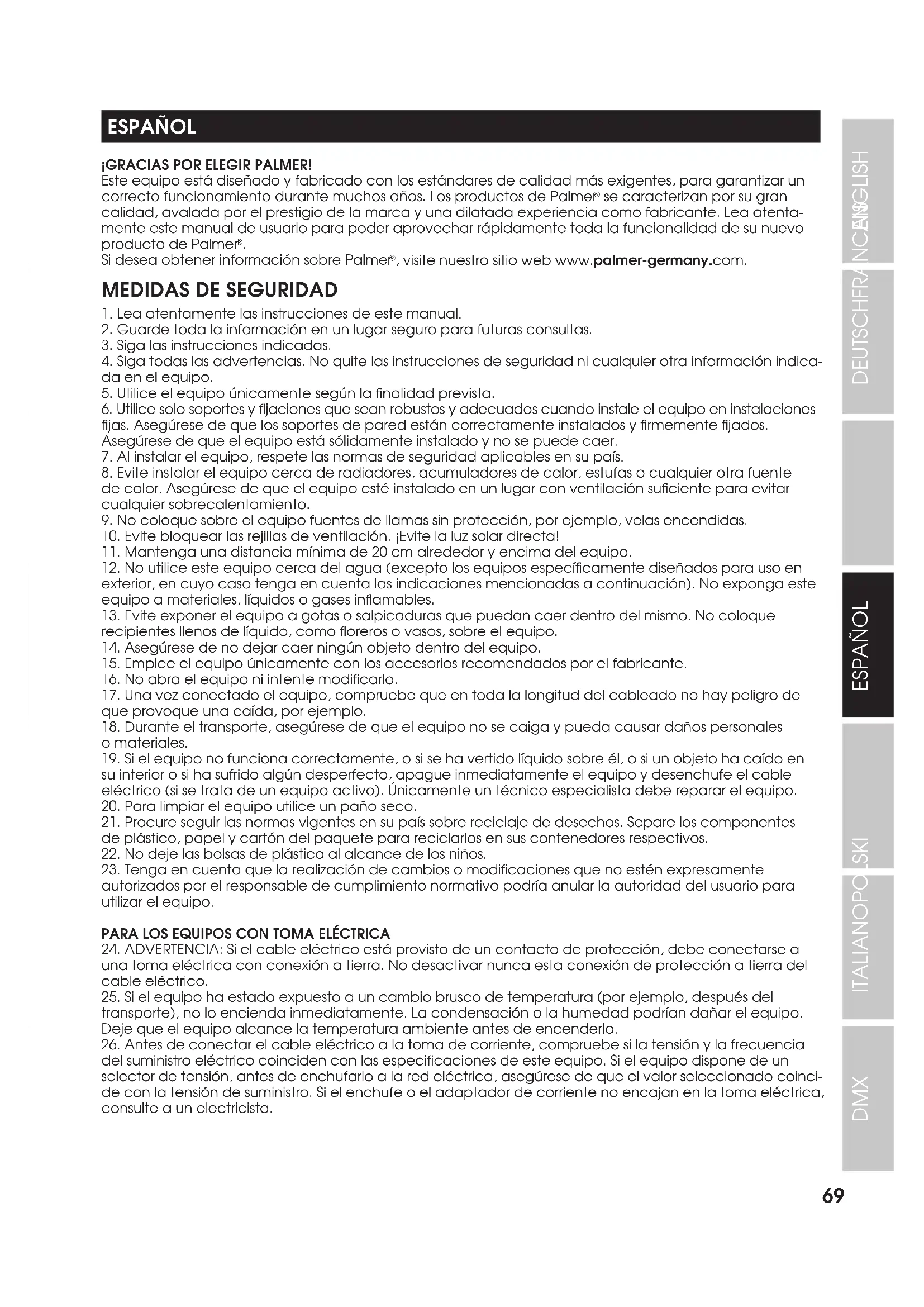

¡GRACIAS POR ELEGIR PALMER!

Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Los productos de Palmer ^® se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante. Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de Palmer ^® .

Si desea obtener información sobre Palmer®, visite nuestro sitio web www.palmer-germany.com.

MEDIDAS DE SEGURIDAD

1. Lea atentamente las instrucciones de este manual.
2. Guarde toda la información en un lugar seguro para futuras consultas.
3. Siga las instrucciones indicadas.
4. Siga todas las advertencias. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.
5. Utilice el equipo únicamente según la finalidad prevista.

6. Utilice solo soportes y fijaciones que sean robustos y adecuados cuando instale el equipo en instalaciones fijas. Asegúrese de que los soportes de pared están correctamente instalados y firmemente fijados.
   Asegúrese de que el equipo está sólidamente instalado y no se puede caer.

7. Al instalar el equipo, respete las normas de seguridad aplicables en su país.

8. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas o cualquier otra fuente de calor. Asegúrese de que el equipo esté instalado en un lugar con ventilación suficiente para evitar cualquier sobrecalentamiento.

9. No coloque sobre el equipo fuentes de llamas sin protección, por ejemplo, velas encendidas.

10. Evite bloquear las rejillas de ventilación. ¡Evite la luz solar directa!

11. Mantenga una distancia mínima de 20 cm alrededor y encima del equipo.

12. No utilice este equipo cerca del agua (excepto los equipos específicamente diseñados para uso en exterior, en cuyo caso tenga en cuenta las indicaciones mencionadas a continuación). No exponga este equipo a materiales, líquidos o gases inflamables.

13. Evite exponer el equipo a gotas o salpicaduras que puedan caer dentro del mismo. No coloque recipientes llenos de líquido, como floreros o vasos, sobre el equipo.

14. Asegúrese de no dejar caer ningún objeto dentro del equipo.

15. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.

16. No abra el equipo ni intente modificarlo.

17. Una vez conectado el equipo, compruebe que en toda la longitud del cableado no hay peligro de que provoque una caída, por ejemplo.

18. Durante el transporte, asegúrese de que el equipo no se caiga y pueda causar daños personales o materiales.

19. Si el equipo no funciona correctamente, o si se ha vertido líquido sobre él, o si un objeto ha caído en su interior o si ha sufrido algún desperfecto, apague inmediatamente el equipo y desenchufe el cable eléctrico (si se trata de un equipo activo). Únicamente un técnico especialista debe reparar el equipo.

20. Para limpiar el equipo utilice un paño seco.

21. Procure seguir las normas vigentes en su país sobre reciclaje de desechos. Separe los componentes de plástico, papel y cartón del paquete para reciclarlos en sus contenedores respectivos.

22. No deje las bolsas de plástico al alcance de los niños.

23. Tenga en cuenta que la realización de cambios o modificaciones que no estén expresamente autorizados por el responsable de cumplimiento normativo podría anular la autoridad del usuario para utilizar el equipo.

PARA LOS EQUIPOS CON TOMA ELÉCTRICA

1. ADVERTENCIA: Si el cable eléctrico está provisto de un contacto de protección, debe conectarse a una toma eléctrica con conexión a tierra. No desactivar nunca esta conexión de protección a tierra del cable eléctrico.
2. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. Deje que el equipo alcance la temperatura ambiente antes de encenderlo.

3. Antes de conectar el cable eléctrico a la toma de corriente, compruebe si la tensión y la frecuencia del suministro eléctrico coinciden con las especificaciones de este equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado coincide con la tensión de suministro. Si el enchufe o el adaptador de corriente no encajan en la toma eléctrica, consulte a un electricista.

4. Asegúrese de que el cable eléctrico no está pinzado. Evite que el cable resulte pellizado, sobre todo en los extremos de conexión al equipo y en la toma eléctrica.

5. Al conectar el equipo, asegúrese de que el cable eléctrico o el adaptador de corriente estén siempre accesibles. Desconecte el equipo de la toma de corriente cuando no esté en uso o antes de limpiarlo. Para ello, desconecte el cable eléctrico y el adaptador de corriente del conector del equipo en vez de desenchufar el cable de la toma eléctrica. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas.

6. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del sistema.

7. NOTA IMPORTANTE: Sustituya los fusibles únicamente por otros del mismo tipo y de las mismas características. Si el fusible se funde continuamente, póngase en contacto con un servicio técnico autorizado.

8. Para desconectar completamente el equipo de la tensión eléctrica, desenchufe el cable eléctrico o el adaptador de corriente de la toma eléctrica.

9. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para desenchufarlo. Esto implica que un tirón en el cable eléctrico puede desplazar el equipo y provocar daños personales o materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado.

10. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho tiempo, desenchufe el cable eléctrico y el adaptador de corriente.

11. El equipo no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o sin la experiencia y los conocimientos necesarios.

12. Se debe advertir a los niños que no jueguen con el equipo.

13. Si el cable de alimentación del equipo está dañado, el equipo no debe utilizarse. El cable de alimentación debe ser sustituido por un cable adecuado o un conjunto de piezas especial en un centro de servicio autorizado.

ATENCIÓN:

Para evitar el riesgo de descarga eléctrica, no retire la tapa. El equipo no contiene elementos que el usuario pueda reparar o sustituir. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualificado.

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensiones peligrosas sin aislamiento dentro del equipo que pueden causar una descarga eléctrica.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de uso y mantenimiento.

¡Advertencia! Este equipo está diseñado para ser utilizado a una altura que no supere los 2000 metros sobre el nivel del mar.

¡Advertencia! Este equipo no está diseñado para funcionar en climas tropicales.

¡ADVERTENCIA: ALTO VOLUMEN!

Este equipo se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional. Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la existencia de posibles riesgos para la salud. Daños auditivos por exposición prolongada a un nivel SPL alto: este equipo puede generar fácilmente un nivel de presión sonora (SPL) lo suficientemente elevado como para causar daños auditivos permanentes a los artistas, el personal de producción y el público. Deben tomarse precauciones para evitar la exposición prolongada a un SPL de más de 90 dB.

INTRODUCCIÓN

El sistema de conmutación de altavoces Grand Audition MK2 de Palmer en formato de 19" es el equipo perfecto para controlar hasta 16 altavoces individuales u 8 pares de altavoces, más un máximo de 8 subwoofers. Dispone de una entrada estéreo balanceada con conectores XLR y un reproductor de música interno con conexión USB. Se controla manualmente con los mandos del propio equipo o en remoto a través de una aplicación por internet. Gracias a la transmisión analógica de la señal, el audio se reproduce sin latencia ni coloración del sonido.

CARACTERÍSTICAS

• Control remoto inalámbrico e intuitivo por internet
• 24 salidas de línea balanceadas y conmutables
• Regulación del volumen individual en todas las salidas
• Modo multisalida: función sencilla de separación
• Modos de salida mono y estéreo
• Transmisión analógica de la señal con alta calidad
• Conmutación de canales sin latencia ni ruido
• Reproductor de música integrado y entradas de línea XLR estéreo
• Ampliable con hasta 2 unidades adicionales

ELEMENTOS INCLUIDOS:

Grand Audition MK2, cable de alimentación, manual de instrucciones

CABLEADO Y PUESTA EN SERVICIO

Antes de la puesta en servicio, tenga en cuenta las características técnicas de todos los componentes como, p. ej., el nivel de salida máximo de los reproductores y el nivel de entrada máximo del sistema de conmutación de altavoces y de los altavoces activos o amplificadores conectados. En caso de duda, consulte a un técnico de audio con experiencia. Para el cableado, utilice cables de alta calidad y, a ser posible, balanceados. A continuación se explica el cableado y la puesta en servicio del sistema de conmutación con altavoces activos, aunque el procedimiento puede aplicarse también al cableado y la puesta en servicio con un amplificador y altavoces pasivos.

• Antes de empezar con el cableado, apague todos los equipos que se vayan a conectar al sistema de conmutación de altavoces y ajuste el volumen de todos los equipos al mínimo.
• Una vez realizado el cableado, encienda en último lugar los altavoces y amplificadores conectados.
• Para evitar saltos de volumen repentinos al conmutar las salidas de los altavoces, iguale el volumen de los altavoces conectados.

EJEMPLO DE CABLEADO

Reproductor de música

CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN

grand audition Palmer® 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

1 MAINS VOLTAGE SELECTOR 115 / 230

Antes de conectar el equipo a la red eléctrica, compruebe el interruptor para ajustar la tensión operativa. La tensión del suministro eléctrico debe coincidir con la tensión operativa del equipo. Si no coinciden, ponga el interruptor en la posición correspondiente a la tensión del suministro eléctrico (115 V o 230 V).

2 CONECTOR DE ALIMENTACIÓN Y PORTAFUSIBLES

Conector de alimentación IEC con portafusibles integrado. El producto incluye un cable de alimentación adecuado.

NOTA IMPORTANTE: El fusible deberá sustituirse exclusivamente por otro del mismo tipo. Preste atención a las características que aparecen impresas en la carcasa del equipo y utilice un fusible adecuado para la tensión del suministro eléctrico. Si el fusible salta de forma recurrente, diríjase a un centro de servicio técnico autorizado.

3 INTERRUPTOR DE ENCENDIDO/APAGADO

Encienda el equipo antes de encender los altavoces activos y amplificadores conectados y apáguelo después de apagar los altavoces activos y amplificadores conectados.

4 INPUT L / R

Entrada de línea estéreo balanceada con conectores XLR hembra de 3 pines. Las entradas de línea situadas en la parte frontal y posterior están cableadas en paralelo. Utilice estas entradas de forma alternativa (o las de la parte frontal o las de la parte posterior).

5 LINK OUTPUT L / R

Salida de línea estéreo balanceada con conectores XLR macho de 3 pines. Utilice la salida de línea para transmitir la señal de entrada al conectar en cascada hasta tres equipos.

6 CONECTOR DE RED

Conector de red para controlar el equipo mediante la aplicación por internet (resolución de pantalla mínima: 1024 x 768). Para la conexión inalámbrica es necesario un router wifi con una conexión para cada sistema de conmutación de altavoces (router wifi no incluido).

7 RESET

El botón de restablecimiento está introducido en la carcasa para evitar pulsarlo por error. Pulse el botón brevemente para restablecer los ajustes de red. Mantenga el botón pulsado hasta que se reinicie el equipo (el anillo indicador LED MAIN / CHANNEL VOLUME de la parte frontal muestra una animación giratoria) para restablecer el equipo a los ajustes de fábrica. La versión de firmware del equipo permanece inalterada. Aplicación por internet: al restablecer el equipo a los ajustes de fábrica se eliminan todos los usuarios añadidos, el nombre de usuario (USER) se restablece a admin y la contraseña correspondiente también se restablece a admin.

8 CONEXIÓN USB

Conexión USB con conector hembra de tipo A para conectar una memoria USB (lápiz USB). Los archivos de audio guardados en dicha memoria se pueden reproducir con el reproductor de audio interno, que se controla mediante la aplicación por internet (se requiere una conexión Ethernet directa o una conexión a través de un router wifi. Los formatos de audio admitidos son mp3, ogg, flac, wav y aiff. Sistema de archivos recomendado: FAT32).

9 SERVICE

Conexión microUSB. Solo para mantenimiento.

Salidas de línea balanceadas para conectar altavoces activos y amplificadores (conectores XLR macho de 3 pines). Las salidas se pueden configurar por pares en estéreo (Output 1/2, 3/4, etc.) o individualmente en mono a través de la aplicación por internet. En el caso de la configuración en mono, se pasa automáticamente a mono cualquier señal estéreo que se reciba en la entrada de línea o que se reproduzca con el reproductor interno.

Salidas de línea balanceadas para conectar subwoofers activos y amplificadores (conectores XLR macho de 3 pines). Se pasa automáticamente a mono cualquier señal estéreo presente en la entrada de línea o que se reproduzca con el reproductor interno.

12 INPUT L / R

Entrada de línea estéreo balanceada con conectores XLR hembra de 3 pines. Las entradas de línea situadas en la parte frontal y posterior están cableadas en paralelo. Utilice estas entradas de forma alternativa (o las de la parte frontal o las de la parte posterior).

13 BOTONES LOUDSPEAKER Y SUBWOOFER

Activar/desactivar salida (ON/OFF): Mediante los botones se pueden activar y desactivar las salidas de línea. Para ello, pulse brevemente el botón que corresponda. En el caso de la configuración en estéreo, puede utilizar cualquiera de los dos botones (superior o inferior). Al desactivar una salida, se apaga el LED correspondiente; mientras que al activar una salida, el LED permanece encendido.

Ajuste del volumen: para seleccionar las salidas de línea para las que quiere ajustar el volumen, mantenga pulsado el botón correspondiente hasta que el LED parpadee. El resto de las salidas de línea se desactivan automáticamente y podrá ajustar el volumen deseado de la salida de línea seleccionada girando el mando giratorio y pulsable n.º 14. El anillo LED indica el ajuste (de -14 dB a +14 dB), en caso de 0 dB de ganancia se iluminan los tres LED superiores del anillo LED y el LED de 0 dB A. A continuación, pulse el botón de la salida de línea que acaba de ajustar para finalizar el ajuste de volumen. El LED dejará de parpadear. Puede consultar los diferentes botones, LED y salidas de línea en la figura que aparece en el lateral.

Mando giratorio y pulsable con multifunción y anillo indicador LED.

Volumen general (MAIN VOLUME): Gire el mando giratorio en el sentido de las agujas del reloj para subir el volumen general, y en el sentido contrario a las agujas del reloj para bajarlo. El anillo indicador LED indica el ajuste (de -80 dB a 0 dB), en caso de 0 dB de ganancia se ilumina el indicador LED inferior de 0 dB

A. El ajuste del volumen de las salidas de línea está explicado detalladamente en el apartado 13 Ajuste del volumen.

Silenciamiento de todas las salidas (MAIN MUTE): pulse brevemente el mando giratorio para silenciar todas las salidas de línea LOUDSPEAKER y SUBWOOFER. Vuelva a pulsar brevemente el mando giratorio para quitar el silenciamiento. Mientras las salidas están silenciadas, se ilumina el indicador LED rojo MUTE en el anillo indicador LED B. Al quitar el silenciamiento, se apaga el LED MUTE.

Cambio de la fuente de la señal (TOGGLE SOURCE): para cambiar entre las fuentes de señal INPUT y PLAYER, mantenga pulsado el mando giratorio unos 2 segundos. Los indicadores LED correspondientes C indican cuál de las dos fuentes de señal está activada.

Indicador LED de dos colores con multifunción.

Entrada de línea INPUT: Para evitar que la señal de audio de un reproductor externo sature la etapa de entrada de línea INPUT, desactive primero todas las salidas OUTPUT LOUDSPEAKER y SUBWOOFER (véase el apartado 13). Si existe señal y el LED no se enciende, no hay saturación de la etapa de entrada. Si el LED se enciende brevemente en rojo o permanece en rojo, se debe reducir el nivel de salida del reproductor o la ganancia de entrada (Input Gain) mediante la aplicación por internet.

Salidas de línea OUTPUT LOUDSPEAKER y SUBWOOFER: Si existe señal en una o varias salidas de línea, el LED se ilumina en verde; si hay una saturación en alguna salida a causa de un nivel de señal demasiado alto, el LED se ilumina en rojo. Reduzca el nivel de salida de la salida de línea correspondiente como se explica en el apartado 13 o haga la modificación en la aplicación por internet.

CONTROL POR APLICACIÓN

En principio, es posible conectar cualquier dispositivo con Ethernet o wifi al Grand Audition MK2, para lo cual no importa mucho el sistema operativo utilizado, ya que el Grand Audition MK2 se controla por internet. Son adecuados los ordenadores con sistema operativo Windows, Apple y Linux, así como tabletas con iOS y Android. Los navegadores recomendados son Chrome, Safari y Firefox. La resolución de pantalla del ordenador o la tableta debe ser como mínimo de 1024 x 768 píxeles. La pantalla debe usarse en formato horizontal. Los smartphones no son adecuados para controlar el equipo con la aplicación debido a su tamaño de pantalla limitado.

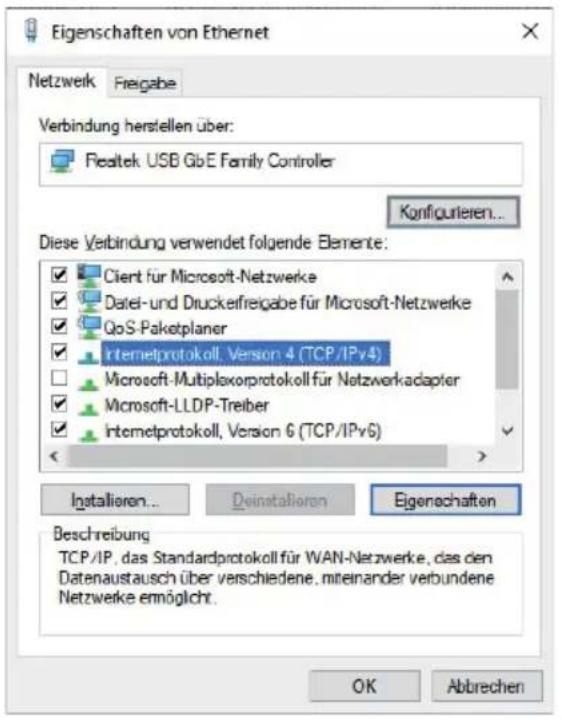

CONEXIÓN ETHERNET POR CABLE

Para establecer una conexión por cable, utilice el puerto Ethernet de su ordenador y conéctelo directamente al puerto Ethernet del Grand Audition MK2 con un cable Ethernet (mín. CAT 5e). Encienda el Grand Audition MK2. En el panel de control de su ordenador, dentro de las propiedades del Protocolo de Internet versión 4 (TCP/IPv4), introduzca manualmente la dirección IP 192.168.2.1 y la máscara de subred 255.255.255.0 y confirme la introducción (los valores se introducen de manera similar en los distintos sistemas operativos, véanse las figuras de ejemplo a continuación).

WINDOWS

Estos ajustes son necesarios la primera vez que se establece la conexión porque la dirección IP y la más-cara de subred del Grand Audition MK2 están configuradas de fábrica como 192.168.2.99 y 255.255.255.0 y el valor de IPv4 debe encontrarse en el espacio de direcciones definido. Los ajustes se pueden modificar más adelante en caso necesario (véase la aplicación de control Grand Audition: DEVICES, punto 4 Network).

En la barra de direcciones de su navegador, introduzca la dirección IP 192.168.2.99 y confirme con INTRO (←). Se abrirá la aplicación de control Grand Audition con la ventana de LOGIN. Consejo: Añada esta dirección a los marcadores de su navegador.

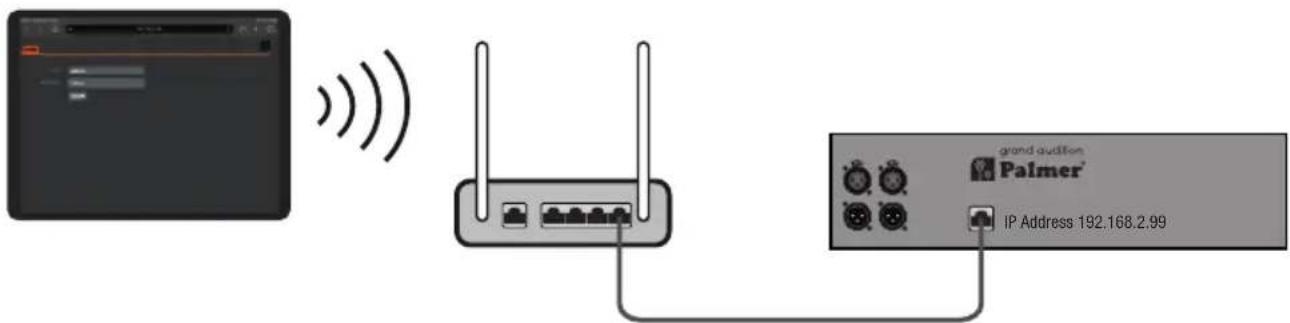

CONEXIÓN WIFI INALÁMBRICA

Para establecer una conexión inalámbrica con el Grand Audition MK2 se requiere también un router wifi, que se configura mediante una aplicación por internet. Conéctese al router wifi con su ordenador o tableta, introduzca en la barra de direcciones del navegador la dirección para abrir la aplicación de configuración y confirme con INTRO (←). Siga las instrucciones incluidas en el manual de uso del router wifi. Introduzca la dirección IP 192.168.2.1 y la máscara de subred 255.255.255.0 en Red (Network) y LAN y guarde (véase la figura de ejemplo más abajo).

Estos ajustes son necesarios la primera vez que se establece la conexión porque la dirección IP y la más-cara de subred del Grand Audition MK2 están configuradas de fábrica como 192.168.2.99 y 255.255.255.0 y los valores de los ajustes LAN del router wifi deben encontrarse en el espacio de direcciones definido. Los ajustes se pueden modificar más adelante en caso necesario (véase la aplicación de control Grand Audition: DEVICES, punto 4 Network).

Ahora, conecte un puerto LAN del router wifi al puerto Ethernet del Grand Audition MK2 con un cable Ethernet (mín. CAT 5e) y encienda el equipo. En la barra de direcciones de su navegador, introduzca la dirección IP 192.168.2.99 y confirme con INTRO (←). Se abrirá la aplicación de control Grand Audition con la ventana de LOGIN. Consejo: Añada esta dirección a los marcadores de su navegador.

CONEXIÓN EN CASCADA DEL GRAND AUDITION MK2

Es posible conectar por cable en cascada y en grupo hasta 3 Grand Audition MK2, o controlarlos mediante wifi con un ordenador o una tableta. Para ello, utilice un switch Ethernet o un router wifi con al menos 3 puertos LAN (en el ejemplo de abajo es un router wifi). El ajuste de las direcciones IP se debe realizar individual y consecutivamente para cada equipo en el apartado DEVICES de la aplicación Grand Audition antes de la primera puesta en marcha conjunta. Introduzca una dirección IP única para cada equipo en el espacio de direcciones definido (p. ej., unidad maestra: 192.168.2.99, unidad esclava 1: 192.168.2.98, unidad esclava 2: 192.168.2.97) y confirme haciendo clic en Change & Restart.

Ahora, conecte cada puerto LAN del router wifi a los puertos Ethernet de los Grand Audition MK2 con cables Ethernet (mín. CAT 5e) y encienda los equipos. En la barra de direcciones de su navegador, introduzca la dirección IP 192.168.2.99, confirme con INTRO (←) e inicie sesión (LOGIN). Ahora, el Grand Audition MK2 con esta dirección IP pasa a ser la unidad maestra automáticamente. Haga clic en la pestaña DEVICES y, dentro de Linked Grand Auditions, en FIRST SLAVE IP ADDRESS, introduzca la dirección IP de la primera unidad esclava (en el ejemplo, 192.168.2.98) y, en SECOND SLAVE IP ADDRESS, indique la dirección IP de la segunda unidad esclava (en el ejemplo, 192.168.2.97). Los equipos se detectarán de inmediato y los elementos de manejo virtuales de CHANNELS y VOLUMES se ampliarán.

Ahora, conecte la salida LINK OUTPUT L + R de la unidad maestra con la entrada LINE INPUT L + R de la unidad esclava 1 y la salida LINK OUTPUT L + R de la unidad esclava 1 con la entrada LINE INPUT L + R de la unidad esclava 2 con cables XLR balanceados.


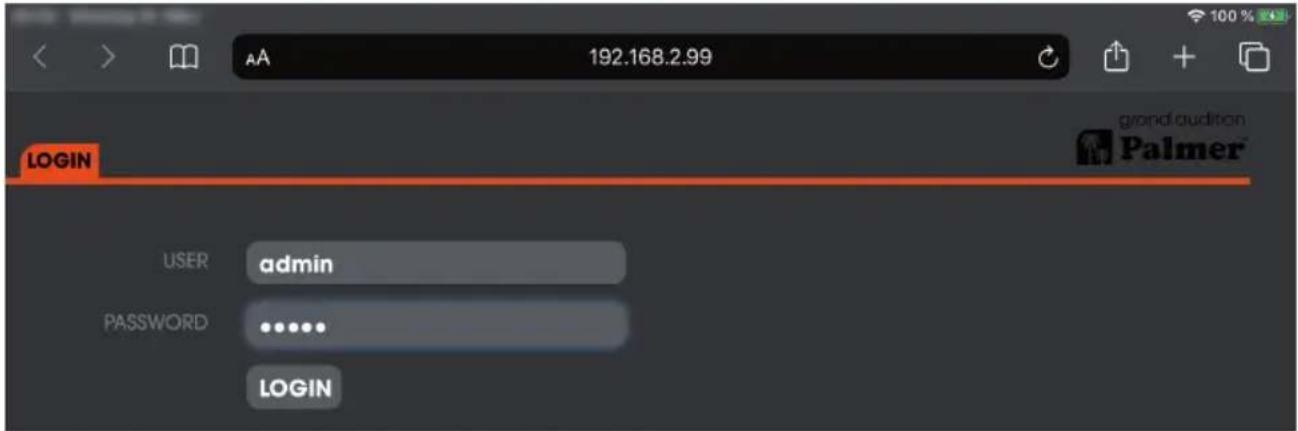

APLICACIÓN DE CONTROL POR INTERNET

En la ventana de inicio de sesión (LOGIN), introduzca admin en USER, vuelva a introducir admin en PASSWORD y haga clic en el botón LOGIN (se puede cambiar el nombre de usuario y la contraseña en la pestaña USER). Para salir, haga clic en LOGOUT.

AA 192.168.2.99 GOIN USER admin PASSWORD ••••• LOGIN grand audition Palmer

AA 192.168.2.99 LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand Audition Palmer LOGOUT

Si al iniciar sesión se introduce una contraseña incorrecta o un nombre de usuario que no se corresponde con la contraseña, aparece el siguiente mensaje de error: «Can't login: Unknown User or Password», en español: «No es posible iniciar sesión: usuario o contraseña desconocidos».

Can't login: Unknown User or Password

Si se pierde el nombre de usuario o la contraseña, es posible restablecer el Grand Audition MK2 a los ajustes de fábrica (véase CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN, apartado 7, RESET). Al restablecer el equipo a los ajustes de fábrica, algunas de las consecuencias son que el nombre de usuario (USER) se restablece a admin y la contraseña correspondiente también se restablece a admin, y se eliminan todos los usuarios añadidos.

INSTRUCCIONES

Haga clic en las pestañas CHANNELS, PLAYER, VOLUMES, DEVICES y USER para abrir la ventana correspondiente y hacer los ajustes deseados. La pestaña de la ventana abierta se destaca en color naranja. Los botones de los valores y estados de las ventanas correspondientes también se vuelven de color naranja al hacer clic en el valor o el estado correspondiente.

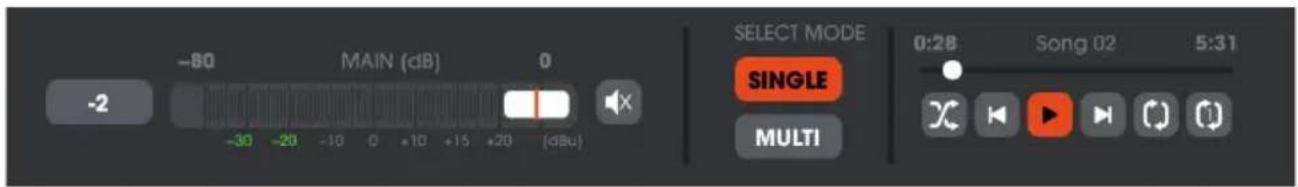

MAIN - MAIN MUTE - SELECT MODE - AUDIO PLAYER

Los elementos de manejo virtuales de volumen MAIN y MAIN MUTE, el modo de activación SELECT MODE y el reproductor de audio AUDIO PLAYER se encuentran siempre debajo de cualquier ventana abierta en la aplicación por internet (excepto en la ventana LOGIN) para que pueda acceder a ellos rápidamente.

-80 MAIN (dB) 0 -2 -30 -20 -10 0 *10 +15 +20 (dBu) SELECT MODE SINGLE MULTI 0:28 Song 02 5:31

MAIN

Control del volumen general de todas las salidas de línea, incluidas las unidades conectadas en cascada. Desplace el control deslizante virtual con el ratón o el dedo hasta la posición correspondiente al volumen deseado. También puede introducir el valor con el teclado directamente en el campo de entrada que hay al lado del control deslizante. Cuando lo haya hecho, confírmelo pulsando Intro (←). Los números que aparecen debajo del control deslizante virtual son a su vez campos indicadores de nivel que cambian de color cuando una señal de audio alcanza cierto nivel (de -30 a +10 = verde / +15 = amarillo / +20 = rojo, reducir el nivel para evitar distorsiones).

-80 MAIN (dB) 0 -30 -20 -10 0 +10 +15 +20 (dBu)

MAIN MUTE

Haga clic en el símbolo del altavoz para silenciar la señal general (Mute) y vuelva a hacer clic en ese símbolo para desactivar el silenciamiento (Unmute). Cuando el silenciamiento está activado, el símbolo del altavoz es de color naranja. Cuando está desactivado, es de color gris.

SELECT MODE

SINGLE (el botón se vuelve de color naranja al activarse): se puede activar un máximo de una salida de línea mono o estéreo de los canales 1 a 16 más una salida de los canales A a H. Los canales mono o estéreo 1 a 16 forman un grupo independiente, y los canales mono A a H forman el segundo grupo independiente. En cuanto se activa otro canal del mismo grupo, se desactiva automáticamente el canal que estaba activado antes.

MULTI (el botón se vuelve de color naranja al activarse): se pueden activar y des-activar todas las salidas que se desee.

Unmute Mute SELECT MODE SINGLE MULTI

AUDIO-PLAYER

El reproductor de audio integrado admite los formatos de audio mp3, ogg, flac, wav y aiff. Conecte una memoria USB (lápiz USB, sistema de archivos recomendado: FAT32) con archivos de audio guardados al conector USB situado en la parte posterior del equipo. Puede ver la información sobre los paneles de visualización y los botones del reproductor en la figura de abajo («repetir la canción actual» solo junto con «repetir todas las canciones»).

Tiempo transcurrido Título de la canción Tiempo restante 0:11 Song 1 3:34 Barra de desplazamiento Reproducción aleatoria Canción anterior Play / Pause Canción siguiente Repetir canción actual Repetir todas las canciones

DEVICES

Haga clic en la pestaña DEVICES para abrir la ventana que muestra y permite editar los ajustes de los equipos. Aquí puede modificar como desee la fuente de la señal, la ganancia de entrada, el modo de salida y los ajustes de red de los equipos Grand Audition MK2 conectados. Desplácese hacia arriba o hacia abajo para ver los botones y los campos de entrada que le interesen.

1 The version of the actual software is v0-1-2. 2 Input SOURCE XLR PLAYER XLR GAIN -6 dB 0 dB +6 dB +20 dB 3 Output TOP CHANNELS STEREO MONO 4 Network IP ADDRESS 192.168.2.99 NETWORK MASK 255.255.255.0 DEFAULT GATEWAY 192.168.2.1 DOMAIN NAME SERVERS 8.8.8.8 Change & Restart 5 Linked Grand Auditions First Slave FIRST SLAVE IP ADDRESS 192.168.2.98 TOP CHANNELS STEREO MONO Second Slave SECOND SLAVE IP ADDRESS 192.168.2.97 TOP CHANNELS STEREO MONO

1 SOFTWARE

Indica la versión actual del software.

2 INPUT

SOURCE: selección de la fuente de la señal para el equipo maestro y ajuste de la ganancia de entrada. XLR: entradas XLR balanceadas de 3 pines L y R en la parte frontal o posterior del equipo (INPUT L + R). PLAYER: reproductor de audio con conector USB tipo A en la parte posterior del equipo.

XLR GAIN: ajuste de la ganancia de las entradas XLR para adaptarla al reproductor conectado (mesa de mezclas, reproductor de CD, etc.). En el caso de reproductores con un nivel de salida alto se recomiendan los valores 0 dB o -6 dB, en el caso de equipos con un nivel de salida débil conviene seleccionar una mayor ganancia de entrada, como +6 dB o +20 dB.

Cuando las entradas XLR están activadas como fuente de la señal, la pestaña PLAYER aparece en color gris y no se puede seleccionar.

3 OUTPUT

Configuración de las salidas XLR balanceadas 1 a 16 como salidas estéreo (CH 1/2 a CH 15/16) o salidas mono (CH 1 a CH 16).

4 NETWORK

Ajuste de la dirección IP, la máscara de subred, la puerta de enlace estándar y el servidor de nombres de dominio. Los cambios en los ajustes se deben confirmar haciendo clic en Change & Restart. Después de confirmar, el equipo se reinicia.

5 LINKED GRAND AUDITIONS

Se pueden conectar en cascada hasta tres Grand Audition MK2, que es posible controlar con la aplicación por internet. Los ajustes de la primera unidad esclava (First Slave) se deben hacer en FIRST SLAVE IP ADDRESS (dirección IP de la primera unidad esclava) y TOP CHANNELS (STEREO / MONO). Los ajustes de la segunda unidad esclava (Second Slave) se deben hacer en SECOND SLAVE IP ADDRESS (dirección IP de la segunda unidad esclava) y TOP CHANNELS (STEREO / MONO).

CHANNELS

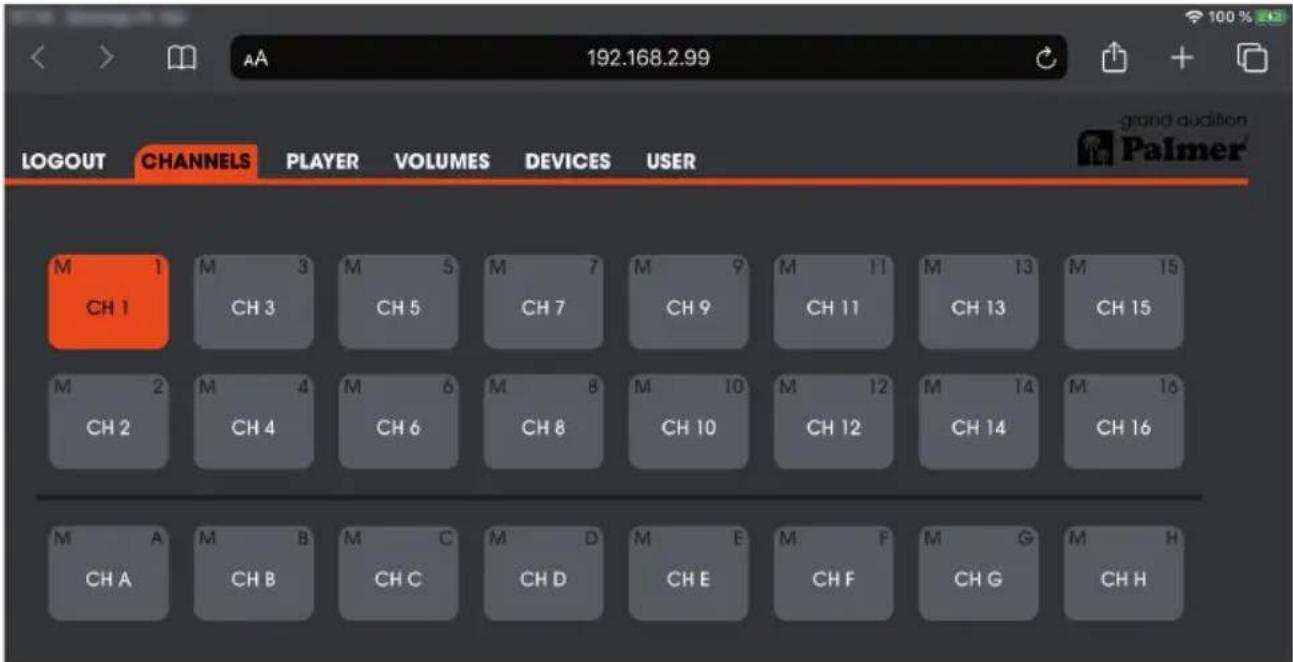

Haga clic en la pestaña CHANNELS para abrir la ventana que permite activar y desactivar los canales. El grupo con los canales mono o estéreo está designado mediante números (CH 1 a CH 16 o CH 1/2 a CH 15/16) y el segundo grupo con los canales mono está designado mediante letras (CH A a CH H). Este es el ajuste de fábrica, pero se pueden nombrar los canales individualmente (véase la pestaña VOLUMES). Los grupos de canales están visualmente separados entre sí mediante una línea de separación. En caso necesario, desplácese hacia arriba o hacia abajo para ver los canales que le interesen. Haga clic en los botones correspondientes para activar y desactivar los canales deseados. Los botones de los canales activados se vuelven de color naranja.

AA 192.168.2.99 LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer M 1 M 3 M 5 M 7 M 9 M 11 M 13 M 15 CH 1 CH 3 CH 5 CH 7 CH 9 CH 11 CH 13 CH 15 M 2 M 4 M 6 M 8 M 10 M 12 M 14 M 16 CH 2 CH 4 CH 6 CH 8 CH 10 CH 12 CH 14 CH 16 M A B M C M D M E M F M G M H CH A CH B CH C CH D CH E CH F CH G CH H

Al conectar en cascada dos o tres equipos Grand Audition MK2, primero se muestra el grupo con los canales mono o estéreo de la unidad maestra y, debajo, el grupo con los canales mono o estéreo de la/s unidad/es esclava/s (en el ejemplo de abajo, una unidad maestra y una unidad esclava). Los canales de la unidad maestra están señalizados con una M; los canales de las unidades esclavas están señalizados con S1 y S2. El grupo con los canales mono o estéreo está designado mediante números (CH 1 a CH 16 o CH 1/2 a CH 15/16) y el segundo grupo con los canales mono está designado mediante letras (CH A a CH H). Este es el ajuste de fábrica, pero se pueden nombrar los canales individualmente (véase la pestaña VOLUMES). Los grupos de canales están visualmente separados entre sí por una línea de separación. En caso necesario, desplácese hacia arriba o hacia abajo para ver los canales que le interesen.

192.168.2.99 GOOUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer M 1/2 CH 1/2 M 3/4 CH 3/4 M 5/6 CH 5/6 M 7/8 CH 7/8 M 9/10 CH 9/10 M 11/12 CH 11/12 M 13/14 CH 13/14 M 15/16 S1 1 CH 1 S1 3 CH 3 S1 5 CH 5 S1 7 CH 7 S1 9 CH 9 S1 11 CH 11 S1 13 CH 13 S1 15 S1 2 CH 2 S1 4 CH 4 S1 6 CH 6 S1 8 CH 8 S1 10 CH 10 S1 12 CH 12 S1 14 CH 14 S1 16 CH 16 M A CH A M B CH B M C CH C M D CH D M E CH E M F CH F M G CH G M H CH H S1 A CH A S1 B CH B S1 C CH C S1 D CH D S1 E CH E S1 F CH F S1 G CH G S1 H CH H

PLAYER

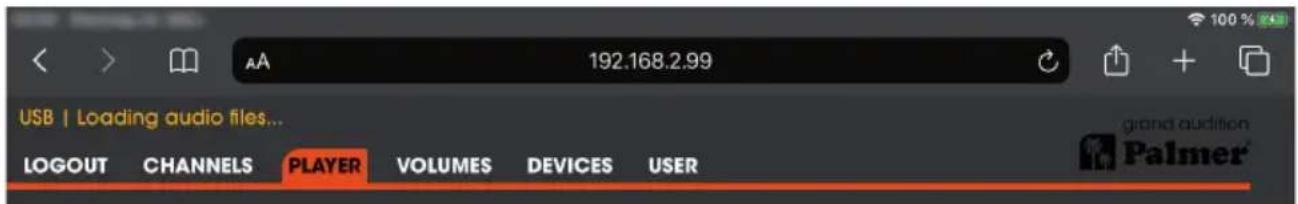

Cuando conecta una memoria USB al puerto correspondiente en la parte posterior del equipo, aparece el mensaje «USB | Loading audio files...» en la parte superior de la ventana (en español: «USB | Cargando archivos de audio...»).

192.168.2.99 USB | Loading audio files... LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer

Si se produce algún error al cargar los archivos de audio (no se encuentran o no son compatibles), aparece el mensaje «USB | Failure loading audio files!» en la parte superior de la ventana (en español: «USB | ¡Error al cargar los archivos de audio!»). Compruebe la memoria USB o los archivos guardados en ella (formatos de audio admitidos: mp3, ogg, flac, wav y aiff. Sistema de archivos recomendado: FAT32).

192.168.2.99 ERROR | Failure loading audio files! LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer®

Cuando se hayan cargado todos los archivos de audio, haga clic en la pestaña PLAYER para mostrar todos los archivos de audio guardados en la memoria USB conectada. Si la lista de canciones abarca un número mayor del que permite mostrar el panel de visualización, desplácese hacia arriba o hacia abajo para ver la canción que desee. Seleccione una canción haciendo clic en ella, con lo cual comienza la reproducción y el botón de la canción seleccionada se vuelve de color naranja.

192.168.2.99 LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer Song 1 Song 2 Song 3 Song 4 -80 MAIN (dB) 0 -20 -30 -20 -10 0 +10 +15 +20 (dBu) SELECT MODE SINGLE MULTI 0:11 Song 1 3:34

ESTRUCTURA DE LA MEMORIA

Nivel 1 = nivel de memoria superior (canciones que no están en carpetas), canciones ordenadas alfabéticamente en la lista de canciones superior.

Nivel 2 = carpetas ordenadas alfabéticamente, dentro de las carpetas las canciones también aparecen ordenadas alfabéticamente. Las carpetas no se muestran.

Lápiz USB	Lista de canciones
Nivel 1(canciones en el nivel de memoria superior, sin carpetas)	Song 1
	Song 2
	Song 3
	I
	Song x
Nivel 2(canciones en la carpeta A)	Song 1-(A)
	Song 2-(A)
	Song 3-(A)
	I
	Song x-(A)
Nivel 2(canciones en la carpeta B)	Song 1-(B)
	Song 2-(B)
	Song 3-(B)
	I
	Song x-(B)
Nivel 2(canciones en la carpeta C)	Song 1-(C)
	Song 2-(C)
	Song 3-(C)
	I
	Song x-(C)

VOLUMES

Haga clic en la pestaña VOLUMES para mostrar los controles deslizantes virtuales de los canales disponibles. Desplácese hacia arriba o hacia abajo para ver los canales que le interesen. Puede activar o desactivar el canal deseado haciendo clic en el botón correspondiente A, el botón del canal activado se vuelve de color naranja. Desplace el control deslizante virtual del canal deseado B con el ratón o el dedo hasta la posición correspondiente al volumen deseado. Justo encima del control deslizante virtual está la designación del canal C, que se corresponde con el canal físico del/de los equipo/s Grand Audition MK2 y no se puede modificar.

Ejemplos: «M CHANNEL 1/2» corresponde a «canal 1/2 de la unidad maestra», «S1 CHANNEL 3» corresponde a «canal 3 de la unidad esclava 1» y «S2 CHANNEL 7/8» corresponde a «canal 7/8 de la unidad esclava 2».

192.168.2.99 LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer C -14 M CHANNEL 1/2 (dB) +14 A B DCH 1/2: edit -30 -20 -10 0 +10 +15 +20 (dBu) -14 M CHANNEL 3/4 (dB) +14 CH 3/4: edit

Puede renombrar los canales individualmente haciendo clic en el botón edit D e introduciendo la designación que desee en el campo de entrada New Channel Name. Haga clic en Save changes para guardar los cambios o haga clic en Close para cancelar.

RENAME CHANNEL 1/2 New Channel Name: CH 1/2 Close Save changes

USER

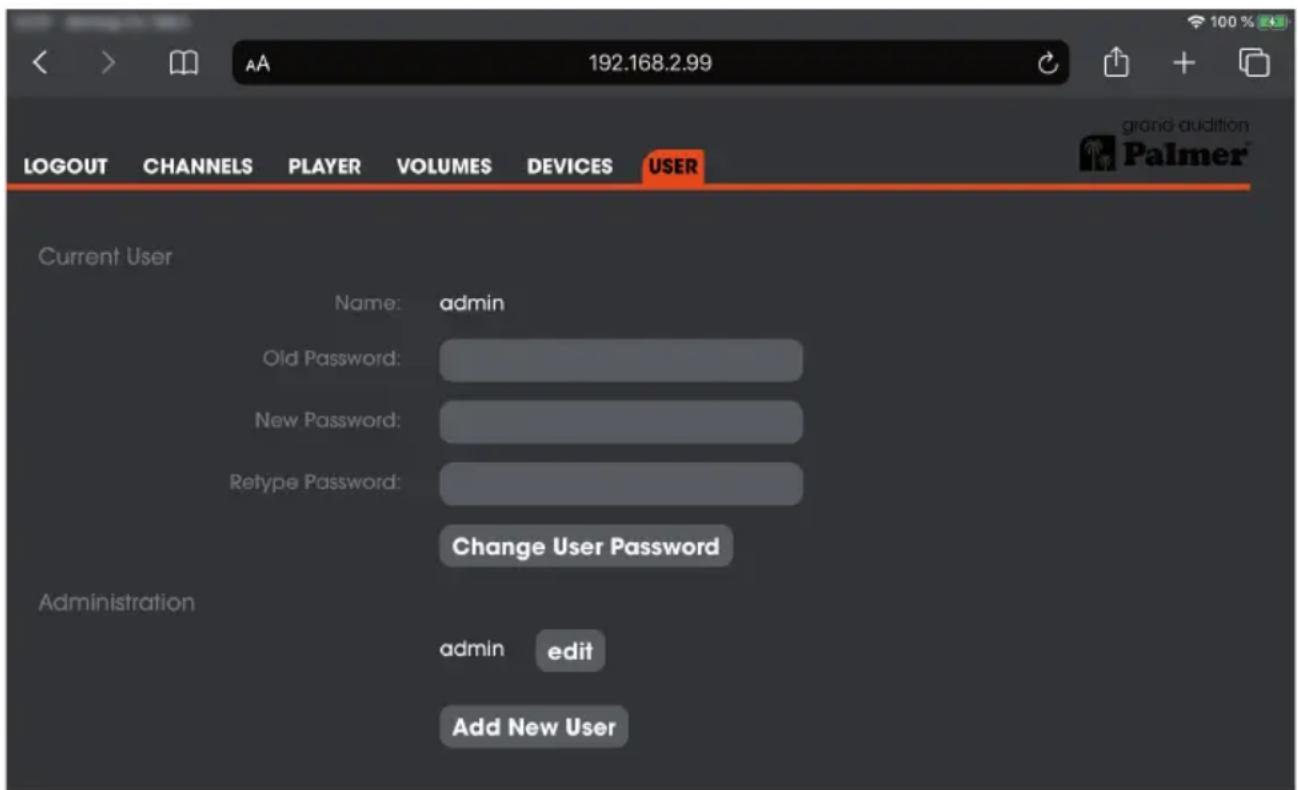

Haga clic en la pestaña USER (Usuario) para administrar las cuentas de usuario y las contraseñas.

En Current User se muestra el usuario que tiene la sesión iniciada actualmente (en el ejemplo, admin).

Aquí, este usuario puede crear una contraseña introduciendo la contraseña actual (Old Password), la contraseña nueva (New Password) y repitiendo la contraseña nueva (Retype Password). Se debe confirmar el cambio haciendo clic en Change User Password.

El campo de edición Administration solo se muestra cuando el usuario que ha iniciado sesión tiene derechos de administrador. Los usuarios con derechos de administrador tienen acceso completo a todas las funciones de la aplicación y pueden crear, editar y eliminar otros usuarios. También pueden asignar o retirar derechos de administrador a otros usuarios. Para ver qué derechos de acceso tiene cada usuario, consulte la tabla Derechos de acceso.

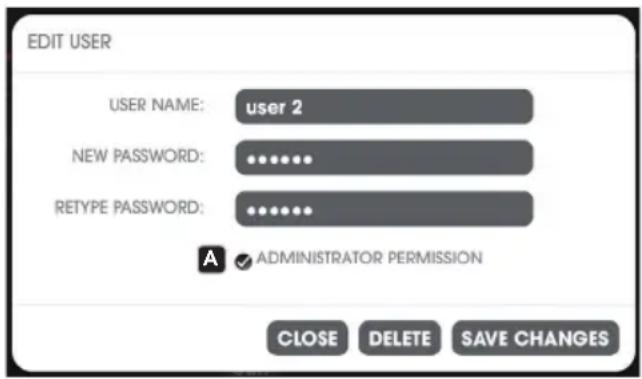

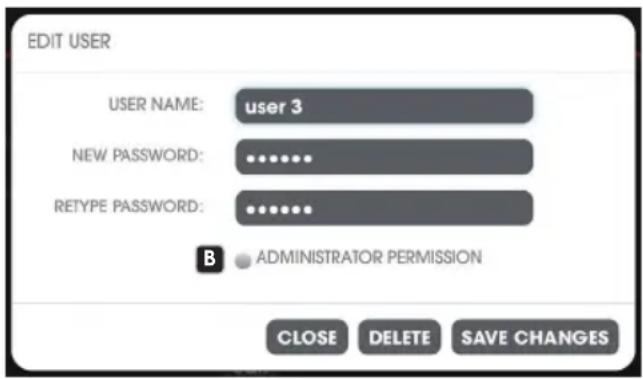

Si tiene derechos de administrador y quiere crear un usuario, haga clic en Add New User. Para editar la cuenta de un usuario existente, haga clic en el botón edit correspondiente. Se abrirá la ventana EDIT USER. Aquí, introduzca el nombre de usuario deseado en USER NAME, una contraseña única en NEW PASSWORD y repita la contraseña en RETYPE PASSWORD para confirmar. Puede asignar A o retirar B derechos de administrador al usuario. Para finalizar el proceso y guardar el usuario, haga clic en SAVE CHANGES. Para interrumpir el proceso sin guardar, haga clic en CLOSE. Para eliminar el usuario, haga clic en DELETE.

EDIT USER USER NAME: user 2 NEW PASSWORD: ••••••• RETYPE PASSWORD: ••••••• A ADMINISTRATOR PERMISSION CLOSE DELETE SAVE CHANGES

EDIT USER USER NAME: user 3 NEW PASSWORD: ••••••• RETYPE PASSWORD: ••••••• B • ADMINISTRATOR PERMISSION CLOSE DELETE SAVE CHANGES

Derechos de acceso
Usuarios con derechos de administrador		Usuarios sin derechos de administrador
Acceso a:	LOGIN / LOGOUT	Acceso a:	LOGIN / LOGOUT
	CHANNELS CHANNELS
	PLAYER PLAYER
	VOLUMES USER sin Administración
	DEVICES MAIN Fader
	USER con Administration MAIN Mute
	MAIN Fader SELECT MODE
	MAIN Mute
	SELECT MODE

DIAGRAMA DE FLUJO DE LAS SEÑALES

DATOS TÉCNICOS

Designación del artículo	PGAMK2
Datos generales
Procesamiento de señales	Analógico
Conexión Ethernet Sí
Número de entradas 2, balanceadas
Número de salidas 24 + 2, balanceadas
Elementos de manejo de la parte frontal	24 botones, 1 mando giratorio (multifunción)
Elementos de visualización de la parte frontal	2 LED de fuente de señal (XLR/Player), LED bicolor Signal/Clip, anillo LED Main/Channel Volume con indicador LED de 0 dB y Mute
Conexiones de la parte frontal	24 conectores XLR macho, 2 conectores XLR hembra
Elementos de manejo de la parte posterior	Botón de reset, selector de tensión, encendido/apagado
Elementos de visualización de la parte posterior	Actividad de la red
Conexiones de la parte posterior	2 conectores XLR macho, 2 conectores XLR hembra, Ethernet RJ45, USB-A para lápiz USB, microUSB para tareas de mantenimiento, conector de alimentación IEC de 3 pines (toma de baja tensión)
Tensión operativa 100 V CA - 240 V CA, 50-60 Hz
Fusible T 630 mA 250 V
Consumo de potencia	65 W máx.
Temperatura ambiente (en funcionamiento)	0-40 °C (60 % de humedad relativa del aire)
Formato Rack de 19" / 2 U de altura
Dimensiones (anchura x altura x profundidad)	482,6 x 89,4 x 282,3 mm
Material de la carcasa	Metal
Superficie de la carcasa	Texturizada con recubrimiento de polvo
Peso 5,6 kg

Procesamiento de señales

Canales de salida 8 (estéreo) / 16 (mono), canal 1-16; 8 (mono), canal A-H
Ganancia de los canales de salida	+/-14 dB
Ganancia total -80 dB – 0 dB

Entradas L y R

Sensibilidad de entrada	0 dB, -6 dB, +6 dB, +20 dB
Saturación de entrada, nominal	+21 dBu (sensibilidad de entrada 0 dB, balanceada, <=1 % THD)+27 dBu (sensibilidad de entrada -6 dB, balanceada, <=1 % THD)+15 dBu (sensibilidad de entrada +6 dB, balanceada, <=1 % THD)+1 dBu (sensibilidad de entrada +20 dB, balanceada, <=1 % THD)
Factor de rechazo al modo común, CMRR IEC	>75 dB (50 Hz)>55 dB (1 kHz)
Impedancia de entrada	40 kOhm (balanceada)

SALIDAS: canales 1-16, A-H

Máx. ganancia- Entradas L y R- Reproductor	+34 dB (sensibilidad de entrada +20 dB, ganancia de canal +14 dB)+14 dB (ganancia de canal +14 dB)
Distorsión (THD+N) <0,001 % (señal de entrada +4 dBu, 20 Hz - 20 kHz, ganancia unitaria, ancho de banda 20 kHz, entradas L y R)
Distorsiones de inter-modulación (IMD), SMPTE	<0,0016 % (señal de entrada +4 dBu, 60 Hz / 7 kHz, 4:1, entradas L y R)
Respuesta en frecuencia- Entradas L y R- Reproductor	20 Hz - 20 kHz (+0,1/-0,2 dB)20 Hz - 20 kHz (+0,1/-0,7 dB)
Relación señal/ruido- Entradas L y R- Reproductor	>109 dB (señal de entrada +4 dBu, 1 kHz, ganancia unitaria, ancho de banda 20 kHz, clasificación A)>109 dB (0 dBFS, señal de 24 bits del reproductor, 1 kHz, ganancia unitaria, ancho de banda 20 kHz, clasificación A)
Rango dinámico (DNR, AES17)	>126 dB (señal de entrada +21 dBu, 1 kHz, ganancia unitaria, ancho de banda 20 kHz, clasificación A, entradas L y R)>125 dB (señal de entrada +1 dBu, 1 kHz, sensibilidad de entrada +20 dB, ancho de banda 20 kHz, clasificación A, entradas L y R)
Máx. nivel de salida- Máx.- Reproductor	+21 dBu (balanceada, 20 Hz - 20 kHz, >=2 kOhm, <=1 % THD)+8,5 dBu (0 dBFS, señal sinusoidal 1 kHz, balanceada, ganancia unitaria)
Diafonía (canales adya-centes)	<-90 dB (señal de entrada +4 dBu, 100 Hz)<-89 dB (señal de entrada +4 dBu, 1 kHz)<-84 dB (señal de entrada +4 dBu, 10 kHz)

SALIDAS LINK L & R

Máx. ganancia- Entradas L y R- Reproductor	+20 dB (sensibilidad de entrada)0 dB
Distorsión (THD+N) <0,0008% (señal de entrada +4 dBu, 20 Hz - 20 kHz, ganancia unitaria, ancho de banda 20 kHz, entradas L y R)
Distorsiones de inter-modulación (IMD), SMPTE	<0,0012% (señal de entrada +4 dBu, 60 Hz / 7 kHz, 4:1, entradas L y R)
Respuesta en frecuencia- Entradas L y R- Reproductor	20 Hz - 20 kHz (+0,1/-0,2 dB)20 Hz - 20 kHz (+0,1/-0,7 dB)
Relación señal/ruido- Entradas L y R- Reproductor	>113 dB (señal de entrada +4 dBu, 1 kHz, ganancia unitaria, ancho de banda 20 kHz, clasificación A)>111 dB (0 dBFS, señal de 24 bits del reproductor, 1 kHz, ganancia unitaria, ancho de banda 20 kHz, clasificación A)
Rango dinámico (DNR, AES17)	>130 dB (señal de entrada +21 dBu, 1 kHz, ganancia unitaria, ancho de banda 20 kHz, clasificación A, entradas L y R)>127 dB (señal de entrada +1 dBu, 1 kHz, sensibilidad de entrada +20 dB, ancho de banda 20 kHz, clasificación A, entradas L y R)
Nivel de salida- Máx.- Reproductor	+21 dBu (balanceada, 20 Hz - 20 kHz, >=2 kOhm, <=1 % THD)+8,5 dBu (0 dBFS, señal sinusoidal 1 kHz, balanceada)
Diafonía entre canales	<-117 dB (señal de entrada +4 dBu, 100 Hz)<-118 dB (señal de entrada +4 dBu, 1 kHz)<-102 dB (señal de entrada +4 dBu, 10 kHz)

DECLARACIÓN DEL FABRICANTE

GARANTÍA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD

Consulte nuestras condiciones de garantía y limitaciones de responsabilidad en: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_PALMER5bb2340e52a8c.pdf. En caso de necesitar servicio técnico, póngase en contacto con Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach (Alemania); correo electrónico [e-mail]; +49 (0)6081 / 9419-0.

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO

(Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva) El símbolo que aparece sobre el producto o en la documentación adjunta indica que al final de la vida útil del equipo, no deberá desecharlo con los demás residuos domésticos, con el fin de evitar posibles efectos negativos en el medio ambiente y en la salud humana debidos al vertido incontro- lado de desechos. La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los componentes de este equipo. Si es un particular, póngase en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo. Si es una empresa, póngase en contacto con su proveedor para informarse sobre los términos y condiciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.

Conformidad CE

Adam Hall GmbH declara por la presente que este producto es conforme con las siguientes directivas (según sea aplicable):

R&TTE (1999/5/CE) o RED (2014/53/UE) a partir de junio de 2017

Directiva de baja tensión (2014/35/UE)

Directiva EMC (2014/30/UE)

RoHS (2011/65/UE)

Puede consultar la declaración de conformidad completa en www.adamhall.com.

También puede solicitarla a [e-mail].

POLSKI

GRATULUJEMY WYBORU!
