Produkttyp	Professionelles 19"-Lautsprecherschalt-System
Modell	Grand Audition MKII (PGAMK2)
Marke	Palmer (Adam Hall)
Abmessungen (B x H x T)	482,6 x 89,4 x 282,3 mm
Gewicht	5,6 kg
Stromversorgung	100-240 V AC, 50-60 Hz, 65 W max, Sicherung T 630 mA 250 V
Rack-Format	19" / 2 HE
Anzahl der Eingänge	2 XLR symmetrisch (vorne/hinten, parallel)
Anzahl der Ausgänge	24 + 2 XLR-Ausgänge symmetrisch (16 Lautsprecher + 8 Subwoofer + 2 Link) Lautsprecherausgänge: 16 Kanäle (konfigurierbar als Stereo oder Mono) Subwoofer-Ausgänge: 8 Monokanäle
Integrierter Audio-Player	USB-A-Anschluss für USB-Stick, unterstützte Formate: mp3, ogg, flac, wav, aiff, Dateisystem FAT32
Fernsteuerung	Über Browser-App (kabelgebundene Ethernet-Verbindung oder WLAN über Router)
Schaltmodi	SINGLE (nur ein Ausgang gleichzeitig) oder MULTI (mehrere Ausgänge gleichzeitig)
Kanalverstärkung	+/-14 dB pro Ausgang
Master-Verstärkung	-80 dB bis 0 dB
Eingangsempfindlichkeit	0 dB, -6 dB, +6 dB, +20 dB (einstellbar)
Frequenzgang	20 Hz bis 20 kHz (+0,1/-0,2 dB für XLR-Eingänge)
Signal-Rausch-Abstand	>109 dB (A-bewertet, Unity-Gain)
Dynamikumfang	>126 dB (XLR-Eingänge, A-bewertet)
Max. Ausgangspegel	+21 dBu (symmetrisch, Last >2 kOhm)
Kaskadierung	Bis zu 3 Einheiten, gesteuert über dieselbe App
Pflege und Reinigung	Trockenes Tuch; nicht öffnen; Reparaturen durch qualifiziertes Personal
Sicherheit	Nicht Wasser aussetzen, Lüftungsschlitze nicht blockieren, Spannungs- und Erdungshinweise beachten
Ersatzteile und Reparierbarkeit	Sicherung gleichen Typs und Nennwerts; Benutzer kann nur die Sicherung ersetzen; für andere Probleme autorisierten Service kontaktieren
Allgemeine Informationen	Herstellergarantie auf der Adam Hall Website; Entsorgung gemäß WEEE-Richtlinie

Häufig gestellte Fragen - Grand Audition MKII Palmer

Wie schließe ich den Grand Audition MKII an meine Lautsprecher an?

Verwenden Sie die XLR-Ausgänge auf der Rückseite: 16 Ausgänge für die Lautsprecher (Kanäle 1 bis 16) und 8 Ausgänge für die Subwoofer (Kanäle A bis H). Schließen Sie Ihre aktiven Lautsprecher oder Verstärker mit hochwertigen, symmetrischen XLR-Kabeln an. Schalten Sie vor dem Anschließen alle Geräte aus und stellen Sie die Lautstärke auf Minimum.

Wie steuere ich das Gerät fern?

Die Fernsteuerung erfolgt über eine Browser-App. Verbinden Sie das Gerät mit Ihrem Netzwerk (direkt per Ethernet oder über einen WLAN-Router) und geben Sie die IP-Adresse 192.168.2.99 in die Adresszeile Ihres Browsers ein. Melden Sie sich mit admin als Benutzername und Passwort an.

Kann ich mehrere Grand Audition MKII miteinander verbinden?

Ja, Sie können bis zu 3 Einheiten kaskadieren. Verbinden Sie die LINK OUTPUT-Ausgänge der Master-Einheit mit den LINE INPUT-Eingängen der Slaves über XLR-Kabel. Konfigurieren Sie die individuellen IP-Adressen über die App (Registerkarte DEVICES) und geben Sie die Adressen der Slaves in das Feld FIRST/SECOND SLAVE IP ADDRESS ein.

Wie wechsle ich zwischen der XLR-Quelle und dem USB-Player?

Drücken Sie auf der Vorderseite den Drehcodierer und halten Sie ihn etwa 2 Sekunden lang gedrückt. Die LED zeigt die aktive Quelle an (XLR oder PLAYER). Sie können die Quelle auch in der Web-App unter der Registerkarte DEVICES, Abschnitt INPUT ändern.

Welche Audioformate werden vom USB-Player unterstützt?

Der interne Player unterstützt die Formate mp3, ogg, flac, wav und aiff. Das empfohlene Dateisystem ist FAT32. Schließen Sie einen USB-Stick an den Anschluss auf der Rückseite an und greifen Sie über die Registerkarte PLAYER der App auf die Titel zu.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Suchen Sie den RESET-Knopf auf der Rückseite des Geräts (versenkt). Drücken Sie ihn, bis das Gerät neu startet (der vordere LED-Ring dreht sich). Achtung: Dies löscht alle Benutzer und stellt das Standardpasswort 'admin' wieder her.

Was tun, wenn die Sicherung durchbrennt?

Trennen Sie das Gerät vom Stromnetz und ersetzen Sie die Sicherung durch eine desselben Typs und Nennwerts: T 630 mA 250 V. Wenn die Sicherung erneut durchbrennt, wenden Sie sich an einen autorisierten Reparaturdienst; verwenden Sie keine Sicherung mit einem anderen Wert.

Kann ich das Gerät mit passiven Lautsprechern verwenden?

Ja, aber die Ausgänge sind symmetrische Line-Pegel-Ausgänge. Sie müssen zwischen dem Grand Audition MKII und den passiven Lautsprechern einen Leistungsverstärker anschließen. Die Ausgänge sind nicht dafür ausgelegt, passive Lautsprecher direkt anzutreiben.

Was ist der Unterschied zwischen den Modi SINGLE und MULTI?

Im SINGLE-Modus kann jeweils nur ein Ausgang (oder ein Stereopaar) pro Gruppe (Lautsprecher und Subwoofer) aktiviert werden. Im MULTI-Modus können Sie mehrere Ausgänge gleichzeitig aktivieren. Die Auswahl erfolgt in der Web-App oder über die Tasten auf der Vorderseite.

Wie reinige und pflege ich das Gerät?

Verwenden Sie ein trockenes, weiches Tuch, um das Gehäuse zu reinigen. Öffnen Sie das Gerät niemals; es enthält keine vom Benutzer austauschbaren Teile (außer der Sicherung). Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Bei Problemen wenden Sie sich an einen autorisierten Service.

BEDIENUNGSANLEITUNG Grand Audition MKII Palmer

SICHERHEITSHINWEISE 25

EINFÜHRUNG 27

VERKABELUNG UND INBETRIEBNAHME 27

VERKABELUNGSBEISPIEL 28

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 28

STEUERUNG PER APP 30

KABELGEBUNDENE VERBINDUNG VIA ETHERNET 31

DRAHTLOSE VERBINDUNG VIA WLAN 32

GRAND AUDITION MK2 KASKADIEREN 33

BROWSERBASIERTE STEUERUNGS-APP 34

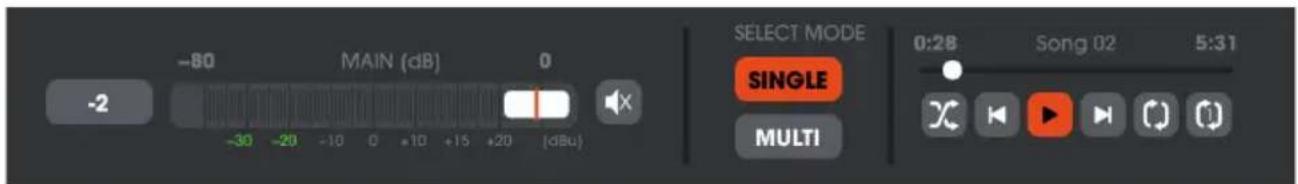

MAIN - MAIN MUTE - SELECT MODE - AUDIO PLAYER 34

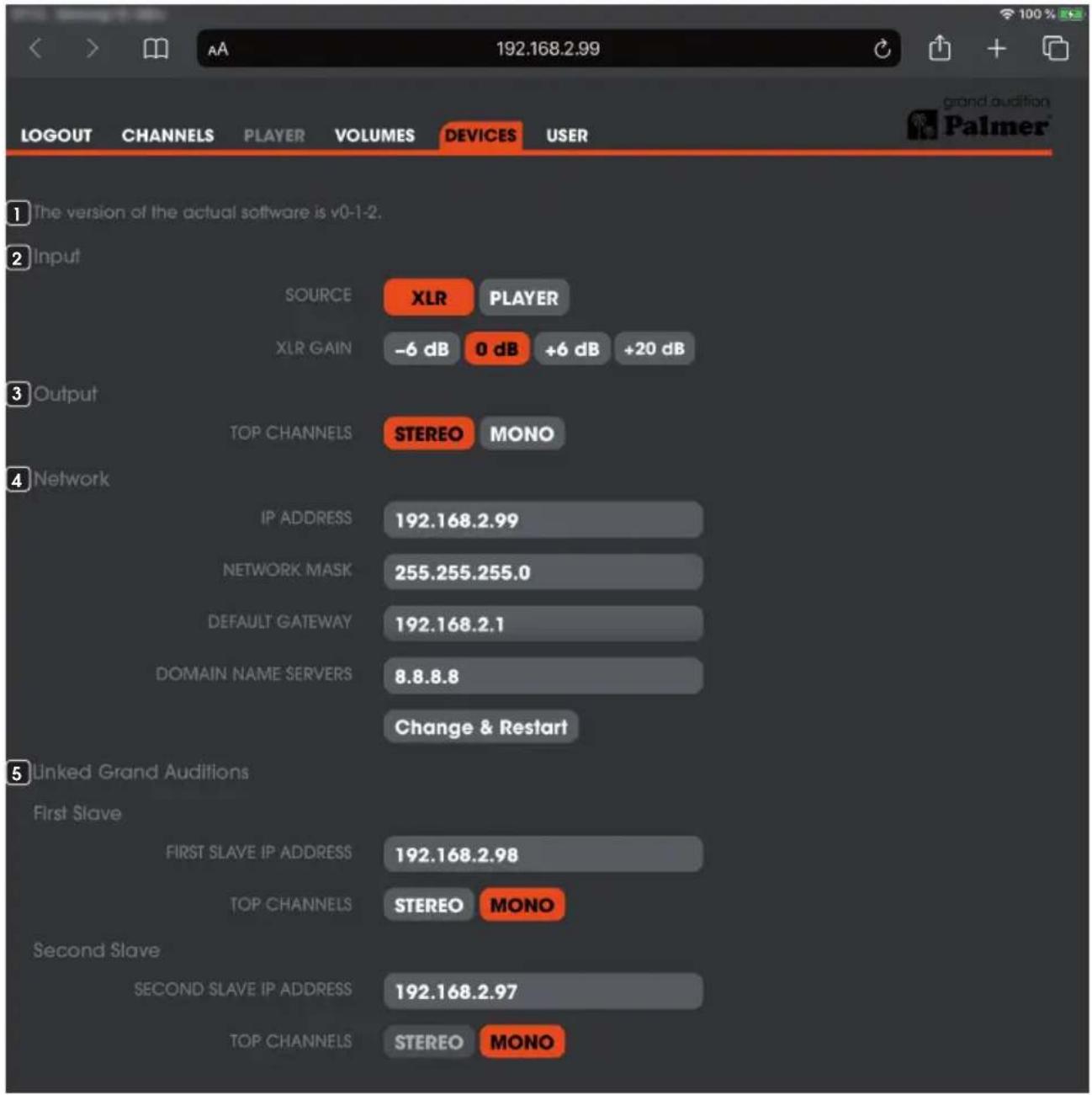

DEVICES 36

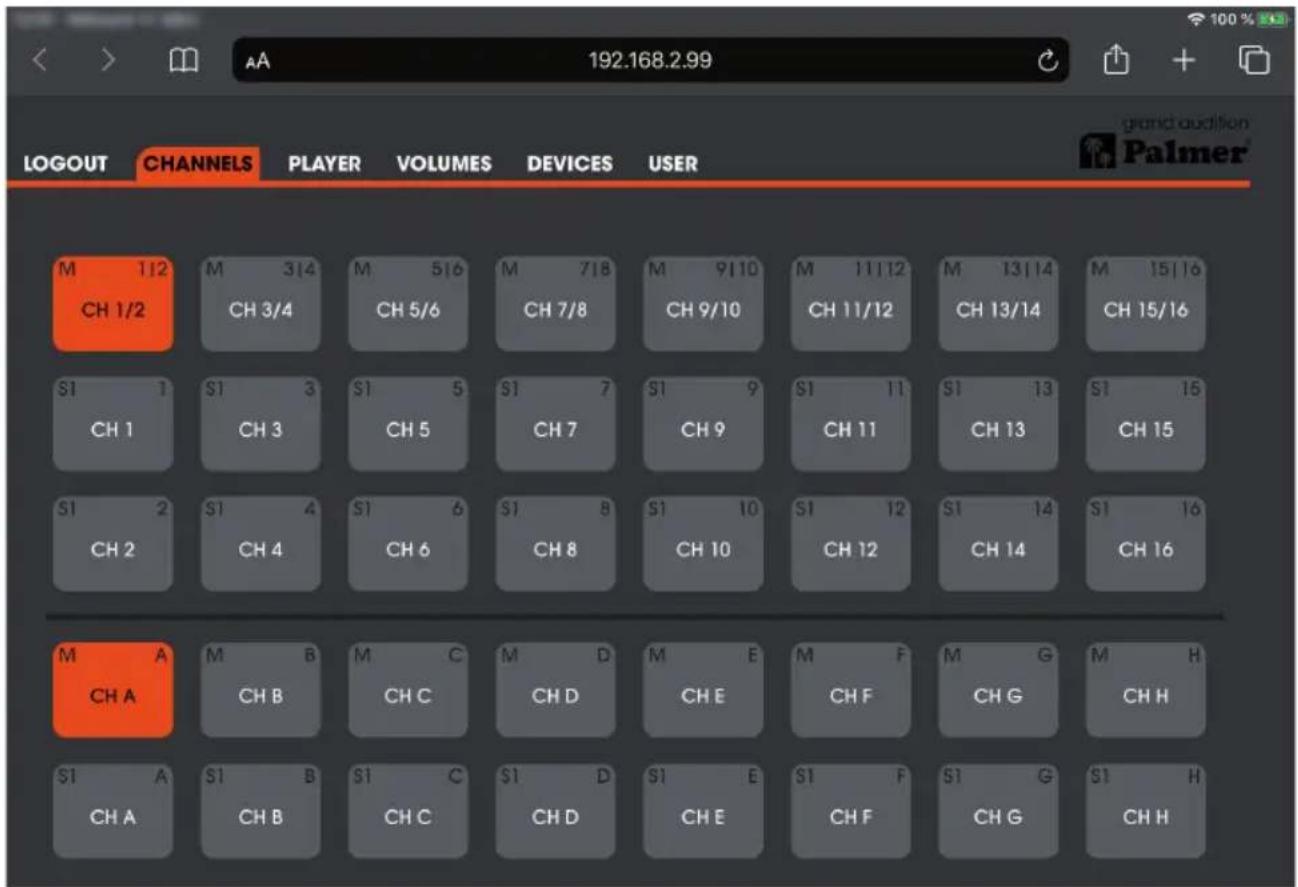

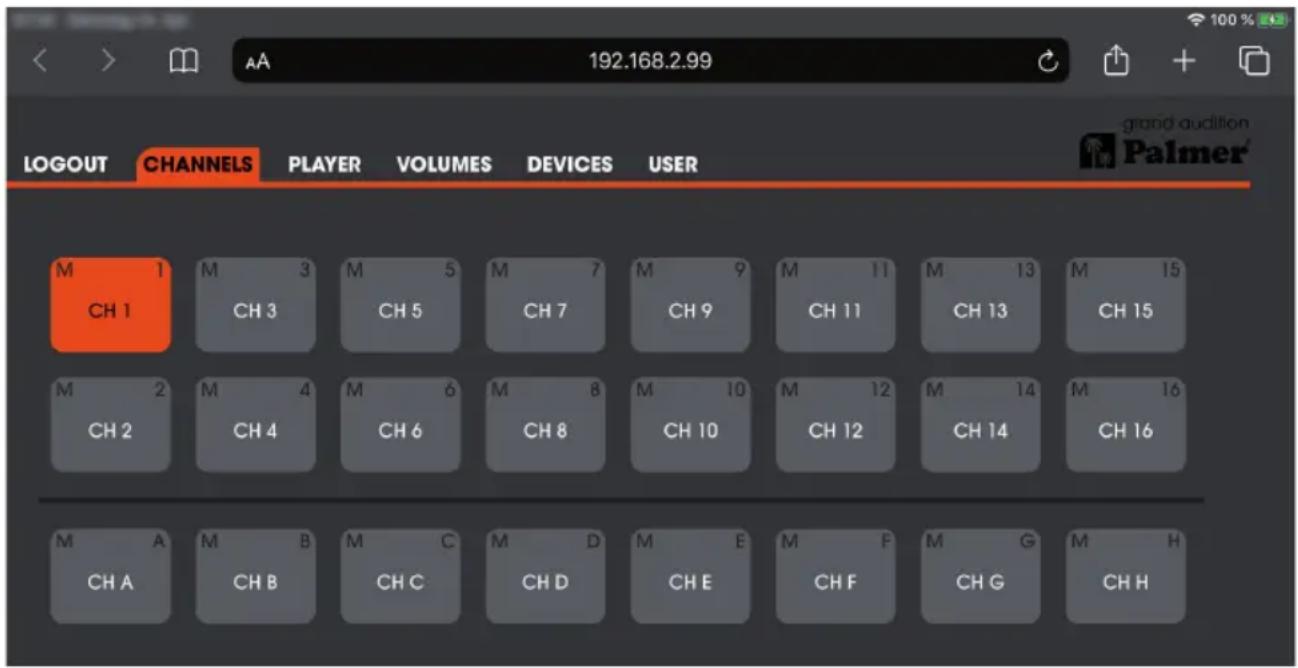

CHANNELS 37

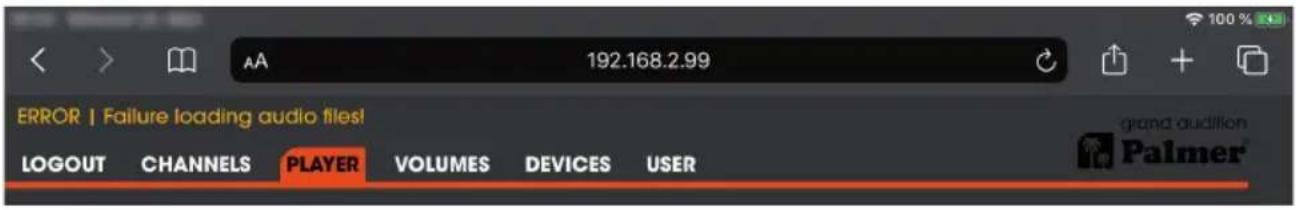

PLAYER 38

VOLUMES 40

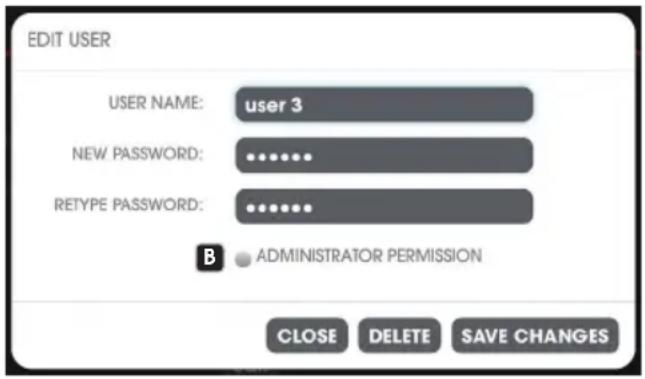

USER 41

SIGNALFLUSSDIAGRAMM 43

TECHNISCHE DATEN 44

HERSTELLERERKLÄRUNGEN 46

FRANCAIS

MESURES PRÉVENTIVES 47

INTRODUCTION 49

CÂBLAGE ET MISE EN SERVICE 49

EXEMPLE DE CÂBLAGE 50

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE

ET D'AFFICHAGE 50

PILOTAGE PAR APPLI 52

CONNEXION FILAIRE VIA ETHERNET 53

CONNEXION SANS FIL VIA WI-FI 54

MONTAGE EN CASCADE DE GRAND AUDITION MK2 55

APPLI DE PILOTAGE SUR NAVIGATEUR 56

MAIN - MAIN MUTE - SELECT MODE - AUDIO PLAYER12 56

DEVICES 58

CHANNELS 59

PLAYER 60

VOLUMES 62

USER 63

DIAGRAMME DE FLUX DE SIGNAUX 65

CARACTERISTIQUES TECHNIQUES 66

DECLARATIONS 68

ESPAÑOL

Eigenschaften von Ethernet Netzwerk Freigabe Verbindung herstellen über: Realtek USB GbE Family Controller Konfigurieren... Diese Verbindung verwendet folgende Elemente: Client für Microsoft-Netzwerke Datei- und Druckefreigabe für Microsoft-Netzwerke QoS-Pakstplaner Internetprotokoll, Version 4 (TCP/IPv4) Microsoft-Multiplexorprotokoll für Netzwerkadapter Microsoft-LLDP-Treiber Internetprotokoll, Version 6 (TCP/IPv6) Installieren... Deinstallieren Eigenchaften Beschreibung TCP/IP, das Standardprotokoll für WAN-Netzwerke, das den Datenaustausch über verschiedene, miteinander verbundene Netzwerke ermöglicht. OK Abbrechen

Eigenschaften von Internetprotokoll, Version 4 (TCP/IPv4) Algemein IP-Einstellungen können automatisch zugewiesen werden, wenn das Netzwerk diese Funktion unterstützt. Wenden Sie sich andemfalls an den Netzwerkadministrator, um die geeigneten IP-Einstellungen zu beziehen. IP-Adresse automatisch beziehen Folgende IP-Adresse verwenden: IP-Adresse: 192 . 158 . 2 . 1 Subnetzmaoke: 255 . 255 . 255 . 0 Standardgateway: . DNS-Serveradresse automatisch beziehen Folgende DNS-Serveradressen verwenden: Bevorzugter DNS-Server: . Alternativer DNS-Server: . Einstellungen beim Beenden überprüfen Erweitert.. OK Abbrechen

MAC OS LINUX

Netzernysk Umwgebung: Automatisch Ethernet Verbunden Status: Verbunden _Ethernet* ist zurzeit aktiert und hat die IP-Adresse 192.168.2.1. IPv6 konfigurieren: Manual IP-Adresse: 192.168.2.1 Teilnetzmaske: 255.255.255.0 Router: DNS-Server: Such-Domains: Wefere Optionen... Zuflussdaten Ansergebnis

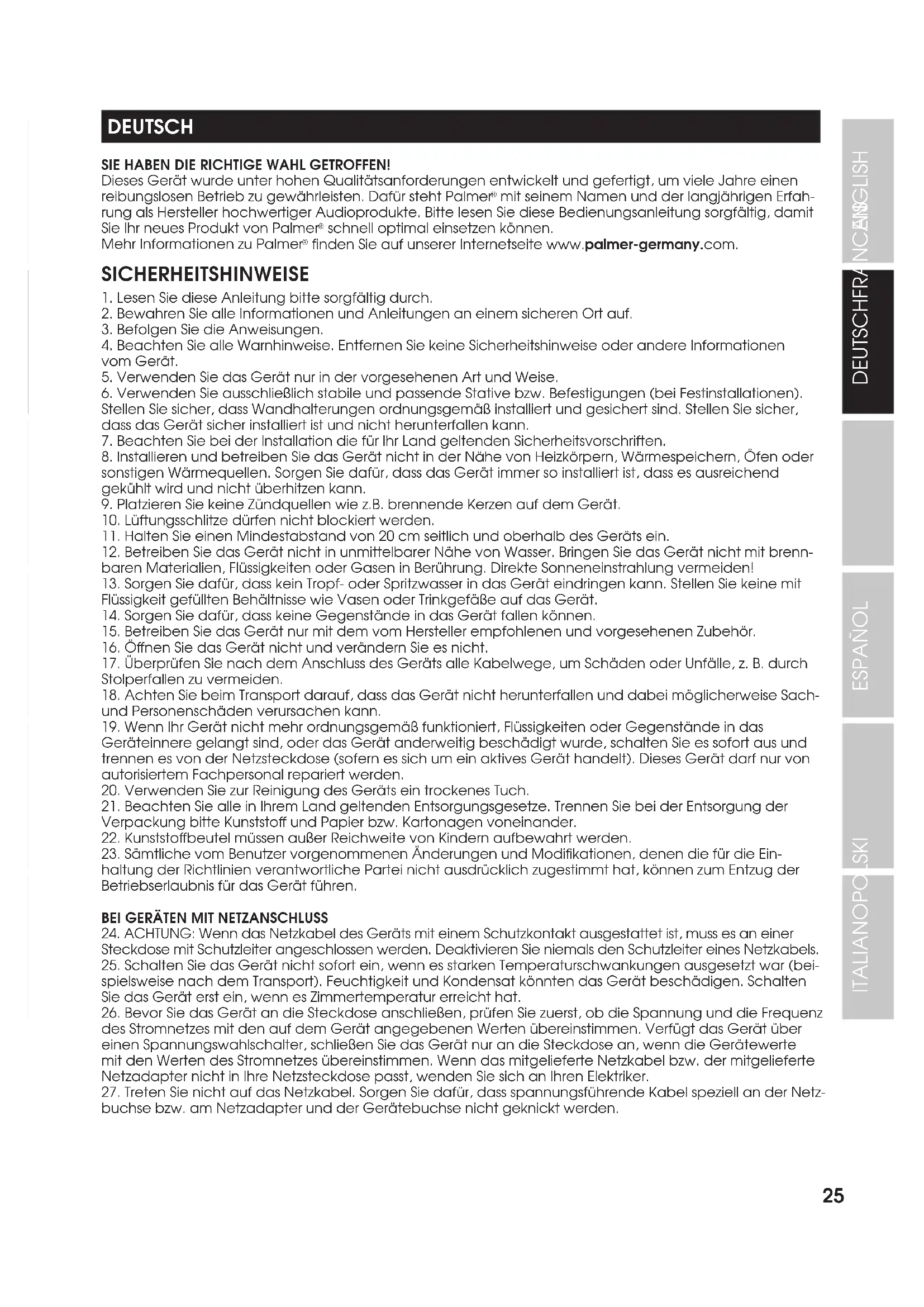

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht Palmer ^® mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Palmer ^® schnell optimal einsetzen können.

Mehr Informationen zu Palmer® finden Sie auf unserer Internetseite www.palmer-germany.com.

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen), Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.
12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.
24. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
25. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
26. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
27. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

BEI GERÄTEN MIT NETZANSCHLUSS

1. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
2. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
3. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
4. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
5. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
6. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.
7. Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden.
8. Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen.
9. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht verwendet werden. Das Netzkabel muss durch ein adäquates Kabel oder eine spezielle Baugruppe von einem autorisierten Service-Center ersetzt werden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFÜHRUNG

Das Palmer Lautsprecher-Umschaltsystem Grand Audition MK2 im 19" Format ist das perfekte Werkzeug zum Steuern von bis zu 16 Einzellautsprechern oder 8 Lautsprecherpaaren plus bis zu 8 Subwoofern. Es verfügt über einen symmetrischen Stereo-Eingang mit XLR-Buchsen sowie einen internen Music-Player mit einen USB-Anschluss. Die Steuerung erfolgt manuell direkt am Gerät oder ferngesteuert über eine browserbasierte App. Dank analoger Signalführung erfolgt die Audiowiedergabe Latenzfrei und ohne Klangverfärbung.

EIGENSCHAFTEN

• Intuitive browserbasierte drahtlose Fernbedienung
  • 24 schaltbare symmetrische Line-Ausgänge
• Individuelle Lautstärkeregelung an allen Ausgängen
• Multi-Output-Modus - einfache Splitting-Funktion
  • Mono- und Stereo-Ausgangsmodi
  • Hochwertiger analoger Signalweg
• Latenz- und geräuschfreie Kanalumschaltung
• Integrierter Media-Player und Stereo XLR Line-Eingänge
• Erweiterbar mit bis zu 2 zusätzlichen Einheiten

LIEFERUMFANG:

Grand Audition MK2, Netzkabel, Bedienungsanleitung

VERKABELUNG UND INBETRIEBNAHME

Achten Sie vor Inbetriebnahme auf die technischen Daten aller Komponenten, wie z.B. den maximalen Ausgangspegel der Zuspielgeräte und den maximalen Eingangspegel des Lautsprecher-Umschaltsystems und der angeschlossenen aktiven Lautsprecher, bzw. Endstufen! Nutzen Sie im Zweifelsfall die Hilfe eines erfahrenen Audiotechnikers. Verwenden Sie bei der Verkabelung qualitativ hochwertige und wenn möglich symmetrische Kabel. Nachfolgend wird die Verkabelung und Inbetriebnahme des Lautsprecher-Umschaltsystems mit aktiven Lautsprechern beschrieben, die Vorgehensweise kann aber auf die Verkabelung und Inbetriebnahme mit einer Endstufe und passiven Lautsprechern übertragen werden.

• Bevor Sie mit der Verkabelung beginnen, schalten Sie alle Geräte aus, die mit dem Lautsprecher-Umschaltsystems verkabelt werden sollen und stellen die Lautstärke aller Geräte auf Minimum.
• Schalten Sie nach der Verkabelung die angeschlossenen Lautsprecher und Endstufen als letzte Geräte ein.
• Um plötzliche Lautstärkesprünge beim Umschalten der Lautsprecherausgänge zu vermeiden, gleichen Sie die Lautstärke der angeschlossenen Lautsprecher einander an.

VERKABELUNGSBEISPIEL

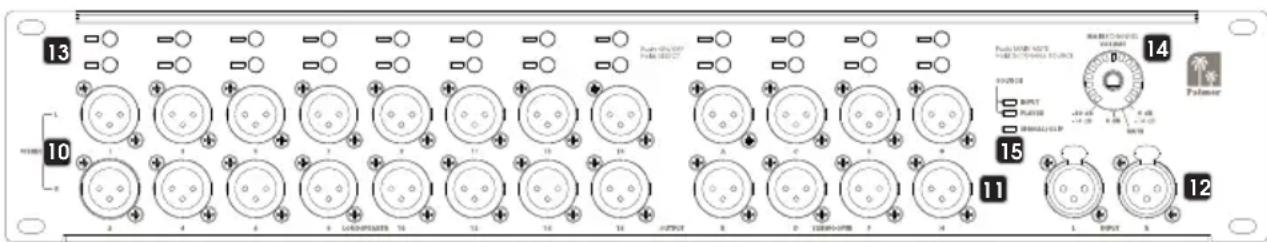

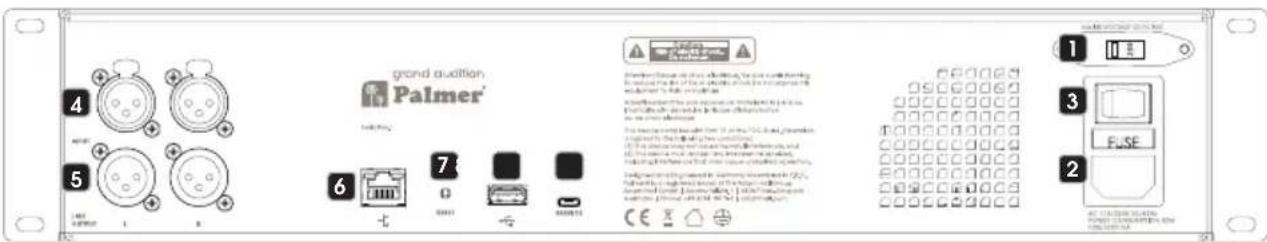

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

grand audition Palmer® 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

1 MAINS VOLTAGE SELECTOR 115 / 230

Überprüfen Sie den Schalter zum Einstellen der Betriebsspannung bevor Sie das Gerät an das Stromnetz anschließen. Die Netzspannung Ihres Energieversorgers und die Betriebsspannung des Geräts müssen übereinstimmen. Stimmt Beides nicht überein, bringen Sie den Schalter in die Position, die der Netzspannung Ihres Energieversorgers entspricht (115V bzw. 230V).

2 NETZBUCHSE UND SICHERUNGSHALTER

IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel befindet sich im Lieferumfang. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs. Achten Sie auf den Aufdruck auf dem Gehäuse und setzen Sie eine Sicherung ein, die der Versorgungs-spannung Ihres Energieversorgers entspricht. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

3 EIN- / AUSSCHALTER

Schalten Sie das Gerät ein, bevor Sie angeschlossene Aktivlautsprecher und Endstufen einschalten und schalten Sie es aus, nachdem Sie angeschlossene Aktivlautsprecher und Endstufen ausgeschaltet haben.

4 INPUT L / R

Symmetrischer Stereo Line-Eingang mit weiblichen 3-Pol XLR-Buchsen. Die Line-Eingänge auf Vorder- und Rückseite sind parallel verkabelt, verwenden Sie die Eingänge alternativ (entweder Vorder- oder Rückseite).

5 LINK OUTPUT L / R

Symmetrischer Stereo Line-Ausgang mit männlichen 3-Pol XLR-Buchsen. Verwenden Sie den Line-Ausgang zum Weiterleiten des Eingangssignals beim Kaskadieren von bis zu drei Geräten.

6 NETZWERKBUCHSE

Netzwerkbuchse zum Steuern des Geräts per browserbasierter App (minimale Display-Auflösung 1024 x 768). Für eine drahtlose Verbindung wird ein WLAN-Router mit einem Anschluss für jedes Lautsprecher-Umschaltgerät benötigt (WLAN-Router nicht im Lieferumfang enthalten).

7 RESET

Der Reset-Knopf ist versenkt angebracht, um versehentliche Bedienung zu vermeiden. Drücken Sie den Knopf kurz, um die Netzwerkeinstellungen zurückzustellen. Drücken Sie den Knopf so lange, bis das Gerät neu startet (der LED-Anzeigering MAIN / CHANNEL VOLUME auf der Vorderseite zeigt eine rotierende Animation), um das Gerät auf die Werkseinstellungen zurückzustellen. Die Firmware-Version des Geräts bleibt dabei unverändert. Browserbasierte App: Beim Zurückstellen auf die Werkseinstellungen werden alle hinzugefügten Nutzer gelöscht, der Anmeldename (USER) wird auf admin und das zugehörige Passwort ebenfalls auf admin zurückgesetzt.

8 USB-ANSCHLUSS

USB-Anschluss mit Typ-A Buchse zum Anschließen eines USB-Speichermediums (USB-Stick). Darauf gespeicherte Audio-Dateien können mit Hilfe des internen Audio-Players, der über die browserbasierte App gesteuert wird, wiedergegeben werden (eine direkte Ethernet-Verbindung, oder eine Verbindung über einen WLAN Router ist erforderlich, unterstützte Audioformate: mp3, ogg, flac, wav, aiff, empfohlenes Dateisystem: FAT32).

9 SERVICE

Micro-USB-Anschluss. Nur für Service-Zwecke.

Symmetrische Line-Ausgänge zum Anschließen von aktiven Lautsprechern und Endstufen (männliche 3-Pol XLR-Buchsen). Die Ausgänge können mit Hilfe der webbasierten App paarweise in Stereo (Output 1/2, 3/4 ...) oder einzeln in Mono konfiguriert werden. Bei der Mono-Konfiguration wird ein Stereosignal, das am Line-Eingang anliegt oder vom internen Player wiedergegeben wird, automatisch in Mono summiert.

Symmetrische Line-Ausgänge zum Anschließen von aktiven Subwoofern und Endstufen (männliche 3-Pol XLR-Buchsen). Ein Stereosignal, das vom internen Player wiedergegeben wird oder am Line-Eingang anliegt, wird automatisch Mono summiert.

12 INPUT L / R

Symmetrischer Stereo Line-Eingang mit weiblichen 3-Pol XLR-Buchsen. Die Line-Eingänge auf Vorder- und Rückseite sind parallel verkabelt, verwenden Sie die Eingänge alternativ (entweder Vorder- oder Rückseite).

13 BEDIENTASTER LOUDSPEAKER & SUBWOOFER

Ausgang ein- / ausschalten (ON/OFF): Mit Hilfe der Bedientaster können die Line-Ausgänge ein- und ausgeschaltet werden. Drücken Sie hierfür jeweils kurz auf den entsprechenden Taster, bei der Stereo-Konfiguration ist die Verwendung des oberen oder unteren Tasters beliebig. Wenn ein Ausgang ausgeschaltet wird, erlischt die zugehörige LED, ist der Ausgang eingeschaltet, leuchtet die LED permanent.

Lautstärke einstellen: Um die Line-Ausgänge für die Lautstärkeeinstellung auszuwählen, drücken und halten Sie den entsprechenden Taster, bis die zugehörige LED blinkt. Alle anderen Line-Ausgänge werden automatisch ausgeschaltet und Sie können die Lautstärke des ausgewählten Line-Ausgangs durch Drehen des Dreh-Drück-Encoders Nr. 14 nach Wunsch einstellen. Die Einstellung wird dabei durch den LED-Ring angezeigt (-14 dB bis +14 dB), bei 0 dB Verstärkung leuchten die drei obersten LEDs des LED-Rings und die 0 dB LED A. Drücken Sie nun den Taster des soeben bearbeiteten Line-Ausgang kurz, um die Auswahl zur Lautstärkeeinstellung zu beenden, das Blinken der LED stoppt. Die Zuordnung von Taster, LEDs und Line-Ausgängen entnehmen Sie bitte nebenstehender Abbildung.

Dreh-Drück-Encoder mit Mehrfachfunktion und LED-Anzeigering. Gesamtlautstärke (MAIN VOLUME): Drehen Sie den Encoder im Uhrzeigersinn, um die Gesamtlautstärke anzuheben und gegen den Uhrzeigersinn, um sie abzuskenken. Die Einstellung wird dabei durch den LED-Anzeigering angezeigt (-80 dB bis 0 dB), bei 0 dB Verstärkung leuchtet die unterste Anzeige-LED 0 dB A. Das Einstellen der Lautstärke der Line-Ausgänge wird ausführlich in Punkt 13 Lautstärke einstellen beschrieben.

Alle Ausgänge stummschalten (MAIN MUTE): Drücken Sie kurz auf den Encoder, um alle Line-Ausgänge LOUDSPEAKER und SUBWOOFER stummzuschalten, drücken Sie wiederum kurz auf den Encoder, um die Stummschaltung aufzuheben. Während der Stummschaltung leuchtet die rote Anzeige-LED MUTE im LED-Anzeigering B, wird die Stummschaltung aufgehoben, erlischt die MUTE-LED.

Signalquelle umschalten (TOGGLE SOURCE): Um zwischen den Signalquellen INPUT und PLAYER umzuschalten, drücken und halten Sie den Encoder für circa 2 Sekunden. Welche der beiden Signalquellen aktiviert ist, wird durch die entsprechende Anzeige-LED angezeigt C.

Zweifarbige Anzeige-LED mit Mehrfachfunktion.

Line-Eingang INPUT: Um sicherzustellen, dass die Eingangsstufe des Line-Eingangs INPUT durch das Audiosignal eines externen Zuspielgeräts nicht übersteuert wird, schalten Sie vorbereitend alle Ausgänge OUTPUT LOUDSPEAKER und SUBWOOFER aus (siehe Punkt 13). Liegt ein Signal an und die LED leuchtet nicht auf, wird die Eingangsstufe nicht übersteuert, leuchtet die LED kurz rot auf oder leuchtet sie permanent rot, muss entweder der Ausgangspegel am Zuspielgerät abgesenkt, oder die Eingangsverstärkung (Input Gain) mit Hilfe der webbasierten App auf einen niedrigeren Wert eingestellt werden.

Line-Ausgänge OUTPUT LOÜDSPEAKER und SUBWOOFER: Liegt ein Signal an einem oder mehreren Line-Ausgängen an, leuchtet die LED grün, wird ein Ausgang durch einen zu hohen Signalpegel übersteuert, leuchtet die LED rot auf. Reduzieren Sie den Ausgangspegel des entsprechenden Line-Ausgangs wie in Punkt 13 beschrieben, oder nehmen Sie die Änderung in der webbasierten App vor.

STEUERUNG PER APP

Grundsätzlich kann mit jedem Ethernet- oder WLAN-fähigen Endgerät eine Verbindung zur Grand Audition MK2 aufgebaut werden, dabei ist das verwendete Betriebssystem zweitrangig, da die Steuerung der Grand Audition MK2 browserbasiert geschieht. Geeignet sind Rechner mit Windows-, Apple- und Linux-Betriebssystem, sowie Tablets mit iOS und Android, empfohlene Browser sind Chrome, Safari und Firefox. Die Bildschirmauflösung Ihres Rechners oder Tablets sollte mindestens 1024 x 768 Pixel betragen, verwenden Sie das Display im Querformat. Smartphones sind wegen ihrer begrenzten Display-Größe für die Steuerung per App nicht geeignet.

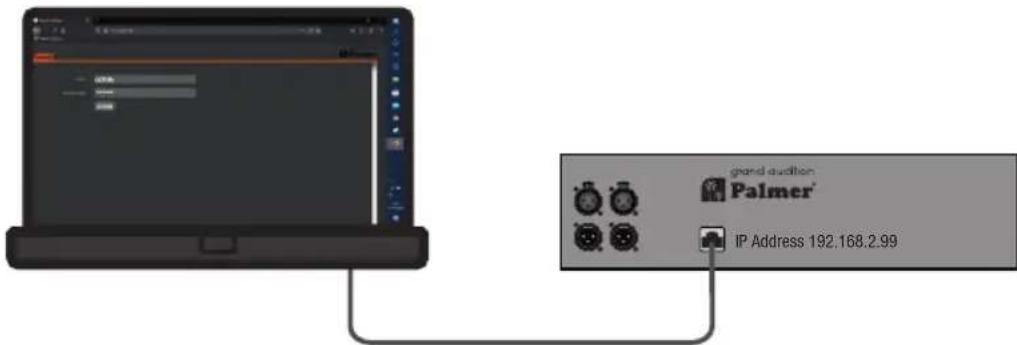

KABELGEBUNDENE VERBINDUNG VIA ETHERNET

Um eine kabelgebundene Verbindung herzustellen, verwenden Sie die Ethernet-Schnittstelle Ihres Rechners und verbinden diese direkt mit der Ethernet-Schnittstelle der Grand Audition MK2 mit Hilfe eines Ethernet-Kabels (min. CAT5e). Schalten Sie die Grand Audition MK2 ein. Geben Sie in den System-Einstellungen Ihres Rechners unter Eigenschaften von Internetprotokoll Version 4 (TCP/IPv4) manuell die IP-Adresse 192.168.2.1 und die Subnetzmaske 255.255.255.0 ein und bestätigen die Eingabe (die Werte werden in den verschiedenen Betriebssystemen auf ähnliche Weise eingegeben, siehe Beispiel-Abbildungen unten).

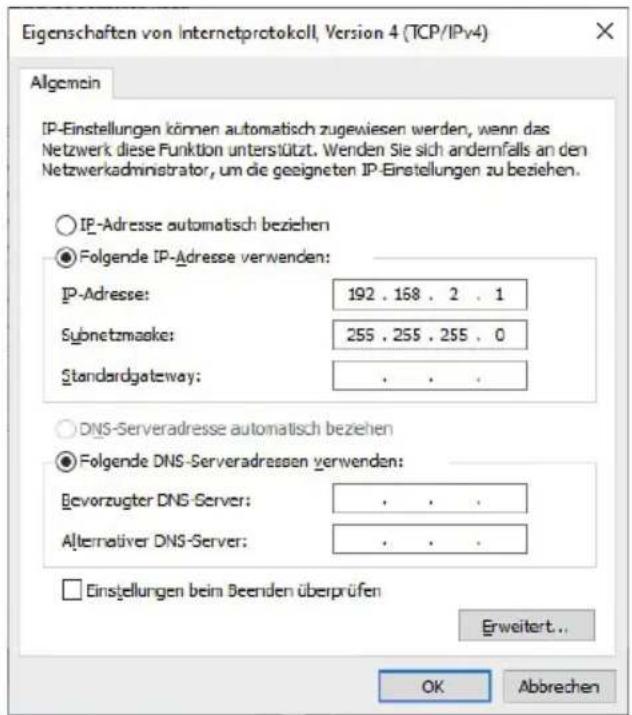

WINDOWS

Eigenschaften von Ethernet Netzwerk Freigabe Verbindung herstellen über: Realtek USB GbE Family Controller Konfigurieren... Diese Verbindung verwendet folgende Elemente: Client für Microsoft-Netzwerke Datei- und Druckefreigabe für Microsoft-Netzwerke QoS-Paketplaner Internetprotokoll, Version 4 (TCP/IPv4) Microsoft-Multiploxorprotokoll für Netzwerkadapter Microsoft-LLDP-Treiber Internetprotokoll, Version 6 (TCP/IPv6) Installieren... Deinstallieren Eigenchaften Beschreibung TCP/IP, das Standardprotokoll für WAN-Netzwerke, das den Datenaustausch über verschiedene, miteinander verbundene Netzwerke ermöglicht. OK Abbrechen

Eigenschaften von Internetprotokoll, Version 4 (TCP/IPv4) Algemein IP-Einstellungen können automatisch zugewiesen werden, wenn das Netzwerk diese Funktion unterstützt. Wenden Sie sich andemfalls an den Netzwerkadministrator, um die geeigneten IP-Einstellungen zu beziehen. IP-Adresse automatisch beziehen Folgende IP-Adresse verwenden: IP-Adresse: 192 . 168 . 2 . 1 Subnetzmaake: 255 . 255 . 255 . 0 Standardgateway: . DNS-Serveradresse automatisch beziehen Folgende DNS-Serveradressen verwenden: Bevorzugter DNS-Server: . Alternativer DNS-Server: . Einstellungen beim Beenden überprüfen Erweitert .. OK Abbrechen

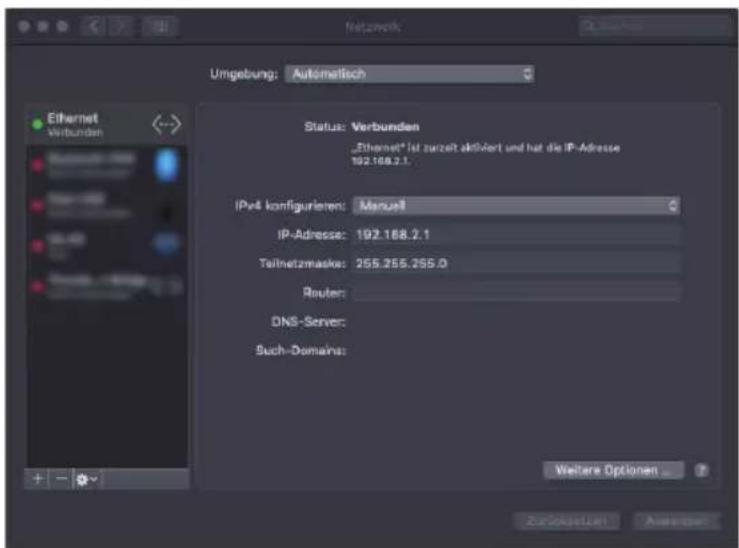

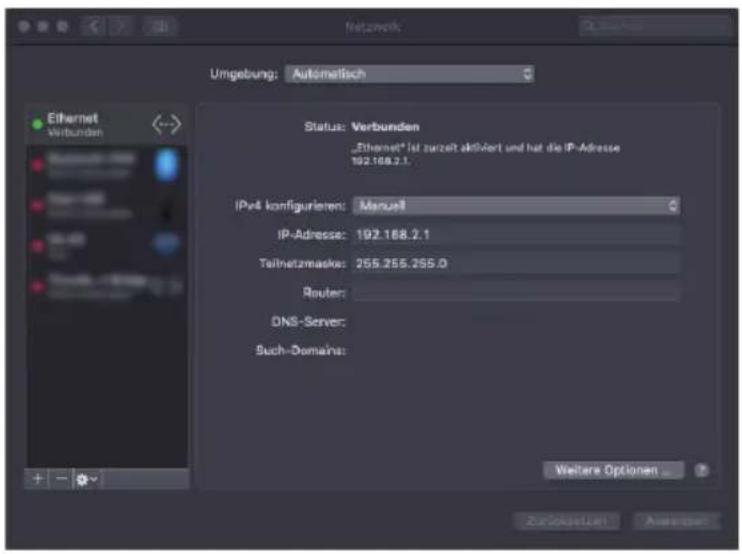

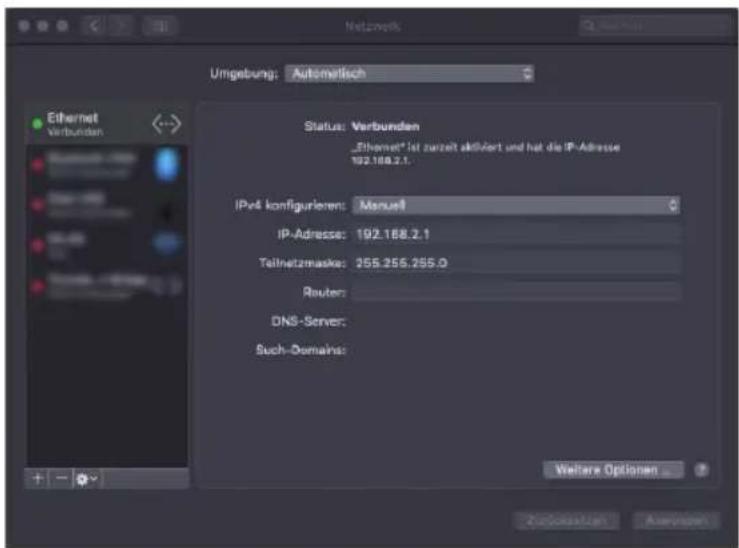

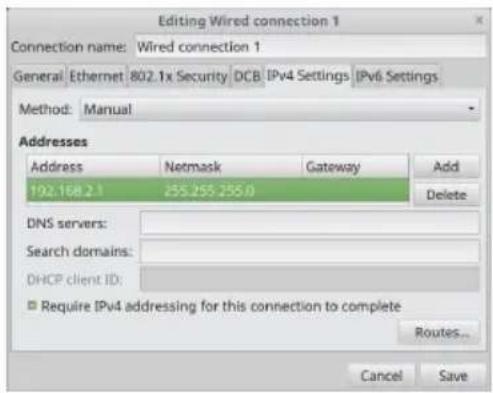

MAC OS LINUX

Netzwerk Umgebung: Automatisch Ethernet Verbunden Status: Verbunden _Ethernet* ist zurzeit aktiviert und hat die IP-Adresse 192.168.2.1. IPell konfigurieren: Manual IP-Adresse: 192.168.2.1 Talnetzmaske: 255.255.255.0 Router: DNS-Server: Such-Domains: Werte Optionen ... ZuSokkstahl Aussatz

Diese Einstellungen sind beim ersten Einrichten der Verbindung notwendig, da IP-Adresse und Subnetzmaske der Grand Audition MK2 ab Werk auf 192.168.2.99 und 255.255.255.0 gesetzt sind und der Wert unter IPv4 im definierten Adressraum liegen muss. Die Einstellungen können später nach Bedarf abgeändert werden (siehe Grand Audition Steuerungs-App: DEVICES, Punkt 4 Network).

Geben Sie in der Adresszeile Ihres Browsers die IP-Adresse 192.168.2.99 ein und bestätigen mit ENTER (μ), die Steuerungs-App Grand Audition öffnet sich nun mit dem LOGIN-Fenster. Tipp: Erstellen Sie in Ihrem Browser ein Lesezeichen für diese Adresse.

DRAHTLOSE VERBINDUNG VIA WLAN

Für den Aufbau einer drahtlosen Verbindung zur Grand Audition MK2 wird zusätzlich ein WLAN-Router benötigt, der mit Hilfe einer browserbasierten App konfiguriert wird. Stellen Sie mit Ihrem Rechner oder Tablet eine WLAN-Verbindung zum WLAN-Router her, geben in der Adresszeile Ihres Browsers die Adresse zum Öffnen der Konfigurations-App ein und bestätigen mit ENTER (←). Halten Sie sich dabei an die Informationen in der Bedienungsanleitung Ihres WLAN-Routers. Geben Sie unter Netzwerk (Network) und LAN die IP-Adresse 192.168.2.1 und die Subnetzmaske 255.255.255.0 ein und speichern die Eingabe (siehe Beispiel-Abbildung unten).

Diese Einstellungen sind beim ersten Einrichten der Verbindung notwendig, da IP-Adresse und Subnetzmaske der Grand Audition MK2 ab Werk auf 192.168.2.99 und 255.255.255.0 gesetzt sind und die Werte in den LAN-Einstellungen des WLAN-Routers im definierten Adressraum liegen muss. Die Einstellungen können später nach Bedarf abgeändert werden (siehe Grand Audition Steuerungs-App: DEVICES, Punkt 4 Network). Verbinden Sie nun einen LAN-Port des WLAN-Routers mit der Ethernet-Schnittstelle der Grand Audition MK2 mit Hilfe eines Ethernet-Kabels (min. CAT5e) und schalten das Gerät ein. Geben Sie in der Adresszeile Ihres Browsers die IP-Adresse 192.168.2.99 ein und bestätigen mit ENTER (←), die Steuerungs-App Grand Audition öffnet sich nun mit dem LOGIN-Fenster. Tipp: Erstellen Sie in Ihrem Browser ein Lesezeichen für diese Adresse.

Bis zu 3 Grand Audition MK2 können kaskadiert und gemeinsam kabelgebunden oder über WLAN von einem Rechner oder einem Tablet gesteuert werden. Verwenden Sie hierfür einen Ethernet Switch oder einen WLAN-Router mit mindestens 3 LAN-Ports (im Beispiel unten WLAN-Router). Die Einstellung der IP-Adressen muss vor der ersten gemeinsamen Inbetriebnahme für jedes Gerät separat nacheinander in der browser-basierten App Grand Audition unter DEVICES erfolgen, setzen Sie für jedes Gerät eine eigene IP-Adresse im definierten Adressraum (z.B. Master-Einheit: 192.168.2.99, Slave-Einheit 1: 192.168.2.98, Slave-Einheit 2: 192.168.2.97) und bestätigen durch Klicken auf Change & Restart.

Verbinden Sie nun je einen LAN-Port des WLAN-Routers mit den Ethernet-Schnittstellen der Grand Audition MK2 Geräte mit Hilfe von Ethernet-Kabeln (min. CAT5e) und schalten die Geräte ein. Geben Sie in der Adresszeile Ihres Browsers die IP-Adresse 192.168.2.99 ein, bestätigen mit ENTER (☐) und loggen sich ein (LOGIN). Die Grand Audition MK2 mit dieser IP-Adresse ist nun automatisch die Master-Einheit. Klicken Sie auf die Registerkarte DEVICES und geben bei Linked Grand Auditions unter FIRST SLAVE IP ADDRESS die IP Adresse der ersten Slave-Einheit ein (im Beispiel 192.168.2.98) und unter SECOND SLAVE IP ADDRESS die IP-Adresse der zweiten Slave-Einheit (im Beispiel 192.168.2.97). Die Geräte werden sofort erkannt und die virtuellen Bedienelemente unter CHANNELS und VOLUMES entsprechend erweitert.

Verbinden Sie nun noch den LINK OUTPUT L + R der Master-Einheit mit dem LINE INPUT L + R der Slave-Einheit 1 und den LINK OUTPUT L + R der Slave-Einheit 1 mit dem LINE INPUT L + R der Slave-Einheit 2 mit symmetrischen XLR-Kabeln.

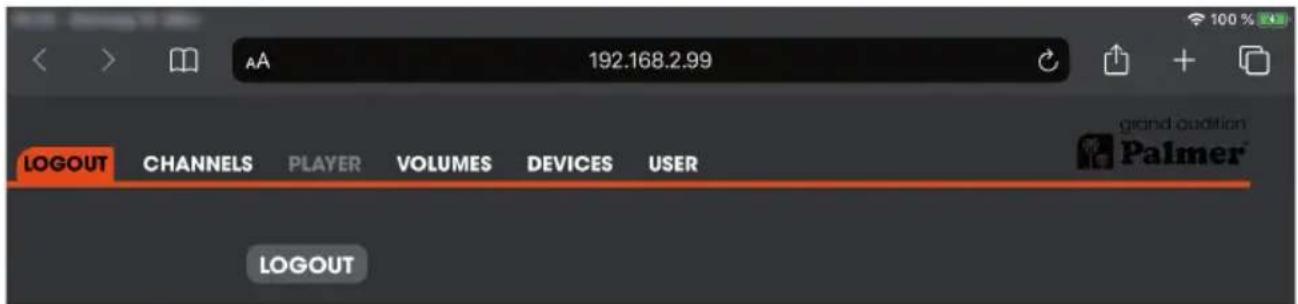

BROWSERBASIERTE STEUERUNGS-APP

Im Login-Fenster geben Sie bei USER admin ein, bei PASSWORD ebenfalls admin und klicken dann auf die Schaltfläche LOGIN (ändern von Nutzername und Passwort unter Registerkarte USER). Zum Ausloggen klicken Sie auf LOGOUT.

AA 192.168.2.99 LOGIN USER admin PASSWORD ••••• LOGIN grand audition Palmer

AA 192.168.2.99 LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer LOGOUT

Wird beim Login-Vorgang ein falsches Passwort bzw. ein Nutzername nicht passend zum Passwort eingegeben, wird der Login-Prozess nicht weitergeführt und eine entsprechende Fehlermeldung wird angezeigt: „Can’t login: Unknown User or Password“, zu Deutsch: „Anmeldung nicht möglich: Unbekannter Nutzer oder Passwort“.

Can't login: Unknown User or Password

Gehen Nutzername und/oder Passwort verloren, kann die Grand Audition MK2 auf die Werkseinstellungen zurückgestellt werden (siehe ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE Punkt 7. RESET). Beim Zurückstellen auf die Werkseinstellungen wird (unter anderem) der Anmeldename (USER) auf admin und das zugehörige Passwort ebenfalls auf admin zurückgesetzt und alle hinzugefügten Nutzer werden gelöscht.

HINWEISE

Klicken Sie auf die Registerkarten CHANNELS, PLAYER, VOLUMES, DEVICES und USER, um das entsprechende Fenster zu öffnen und Einstellungen nach Wunsch vorzunehmen. Die Registerkarte des geöffneten Fensters ist dabei orangefarben hinterlegt. Die Schaltflächen für Wert und Status in den entsprechenden Fenstern sind ebenfalls orangefarben hinterlegt, sobald der entsprechende Wert bzw. Status per Klick ausgewählt wird.

MAIN - MAIN MUTE - SELECT MODE - AUDIO PLAYER

Die virtuellen Bedienelemente Lautstärke MAIN, MAIN MUTE, der Aktiviermodus SELECT MODE und der Audio-Player befinden sich stets unterhalb eines geöffneten Fensters in der browserbasierten App (außer im LOGIN-Fenster), sodass immer sofort darauf zugegriffen werden kann.

-80 MAIN (dB) 0 -2 -30 -20 -10 0 *10 +15 +20 (dBu) SELECT MODE SINGLE MULTI 0:28 Song 02 5:31

MAIN

Kontrolle über die Gesamtlautstärke aller Line-Ausgänge inklusive der kaskadierten Einheiten. Bewegen Sie den virtuellen Fader mit Maus bzw. Wischgeste in die gewünschte Position, respektive Lautstärke. Der gewünschte Wert kann auch direkt ins Eingabefeld neben dem virtuellen Fader per Tastatur eingegeben werden, bestätigen Sie die Eingabe mit Enter (←). Die Ziffern unterhalb des virtuellen Faders sind gleichzeitig Pegelanzeigefelder, die farbig hinterlegt werden, sobald ein Audiosignal den entsprechenden Pegel erreicht (-30 bis +10 = grün / +15 = gelb / +20 = rot, Pegel reduzieren um Verzerrungen zu vermeiden).

-80 MAIN (dB) 0 -30 -20 -10 0 +10 +15 +20 (dBu)

MAIN MUTE

Klicken Sie auf das Lautsprechersymbol, um das Gesamtsignal stummzuschalten (Mute) und abermals, um die Stummschaltung wieder aufzuheben (Unmute). Bei aktivierter Stummschaltung ist das Lautsprechersymbol orangefarben hinterlegt, bei deaktivierter Stummschaltung grau.

Unmute
Mute

SELECT MODE

SINGLE (Schaltfläche orangefarben hinterlegt, wenn aktiviert): Maximal ein Mono-bzw. Stereo-Line-Ausgang der Kanäle 1 bis 16 plus ein Ausgang der Kanäle A bis H lassen sich aktivieren. Die Mono- bzw. Stereo-Kanäle 1 bis 16 bilden eine unabhängige Gruppe und die Mono-Kanäle A bis H die zweite unabhängige Gruppe. Sobald Sie einen anderen Kanal aus der gleichen Gruppe aktivieren, wird der zuvor aktivierte Kanal automatisch deaktiviert.

MULTI (Schaltfläche orangefarben hinterlegt, wenn aktiviert): Alle Ausgänge lassen sich beliebig aktivieren und deaktivieren.

SELECT MODE SINGLE MULTI

AUDIO-PLAYER

Der integrierte Audio-Player unterstützt die Audioformate mp3, ogg, flac, wav und aiff. Schließen Sie ein USB-Speichermedium (USB-Stick, empfohlenes Dateisystem: FAT32) mit darauf gespeicherten Audio-Dateien am USB-Anschluss auf der Rückseite des Gerät an. Informationen zu den Anzeigefeldern und Schaltflächen des Players entnehmen Sie bitte untenstehender Abbildung („aktuellen Titel wiederholen“ nur in Verbindung mit „alle Titel wiederholen“).

abgelaufene Zeit Songtitel verbleibende Zeit 0:11 Song 1 3:34 Scroll-Balken Zufallswiedergabe aktuellen Titel wiederholen vorheriger Titel Play / Pause nächster Titel alle Titel wiederholen

DEVICES

Klicken Sie auf die Registerkarte DEVICES, um das Fenster zum Anzeigen und Editieren der Geräteeinstellungen zu öffnen. Hier können Signalquelle, Eingangsverstärkung, Ausgangsmodus und die Netzwerkeinstellungen der angeschlossenen Grand Audition MK2 Geräte nach Wunsch verändert werden. Scrollen Sie nach oben oder unten, um die gewünschten Schaltflächen und Eingabefelder sichtbar zu machen.

1 The version of the actual software is v0-1-2. 2 Input SOURCE XLR PLAYER XLR GAIN -6 dB 0 dB +6 dB +20 dB 3 Output TOP CHANNELS STEREO MONO 4 Network IP ADDRESS 192.168.2.99 NETWORK MASK 255.255.255.0 DEFAULT GATEWAY 192.168.2.1 DOMAIN NAME SERVERS 8.8.8.8 Change & Restart 5 Linked Grand Auditions First Slave FIRST SLAVE IP ADDRESS 192.168.2.98 TOP CHANNELS STEREO MONO Second Slave SECOND SLAVE IP ADDRESS 192.168.2.97 TOP CHANNELS STEREO MONO

1 SOFTWARE

Anzeige der aktuellen Softwareversion.

2 INPUT

SOURCE: Auswahl der Signalquelle für das Master-Gerät und Einstellung der Eingangsverstärkung. XLR: Symmetrische 3-Pol XLR-Eingänge L und R auf der Vorderseite bzw. Rückseite des Geräts (INPUT L + R). PLAYER: Audio-Player mit der USB Typ-A Anschlussbuchse auf der Rückseite des Geräts.

XLR GAIN: Einstellen der Eingangsverstärkung für die XLR-Eingänge zum Anpassen an das angeschlossene Zuspielgerät (Mischpult, CD-Player...). Bei Zuspielgeräten mit hohem Ausgangspegel sind die Werte 0 dB oder -6 dB geeignet, bei Geräten mit schwachem Ausgangspegel sollte eine höhere Eingangsverstärkung, wie +6 dB oder +20 dB, gewählt werden.

Wenn die XLR-Eingänge als Signalquelle aktiviert sind, ist die Registerkarte PLAYER grau dargestellt und sie kann nicht angewählt werden.

3 OUTPUT

Konfigurieren der symmetrischen XLR-Ausgänge 1 bis 16 als Stereo-Ausgänge (CH 1/2 bis CH 15/16) oder Mono-Ausgänge (CH 1 bis CH 16).

4 NETWORK

Einstellen der IP-Adresse, der Subnetzmaske, des Standardgateway und des Domain Name Servers. Eine Änderung der Einstellung muss durch Klicken auf Change & Restart bestätigt werden. Nach dem Bestätigen führt das Gerät einen Neustart durch.

5 LINKED GRAND AUDITIONS

Bis zu drei Grand Audition MK2 Geräte können miteinander kaskadiert und mit Hilfe der browserbasierten App gesteuert werden. Die Einstellungen der ersten Slave-Einheit (First Slave) erfolgen unter FIRST SLAVE IP ADDRESS (IP Adresse der ersten Slave-Einheit) und TOP CHANNELS (STEREO / MONO). Die Einstellungen der zweiten Slave-Einheit (Second Slave) erfolgen unter SECOND SLAVE IP ADDRESS (IP Adresse der zweiten Slave-Einheit) und TOP CHANNELS (STEREO / MONO).

CHANNELS

Klicken Sie auf die Registerkarte CHANNELS, um das Fenster zum Aktivieren und Deaktivieren der Kanäle zu öffnen. Die Gruppe mit den Mono- bzw. Stereo-Kanälen sind ab Werk mit Zahlen (CH 1 bis CH 16 bzw. CH 1/2 bis CH 15/16) und die zweite Gruppe mit den Mono-Kanälen mit Buchstaben versehen (CH A bis CH H), die Kanäle können aber individuell beschriftet werden (siehe Registerkarte VOLUMES). Die Kanalgruppen sind optisch mit Hilfe einer Trennlinie voneinander getrennt. Scrollen Sie, falls nötig, nach oben oder unten, um die gewünschten Kanäle sichtbar zu machen. Klicken Sie zum Aktivieren und Deaktivieren des gewünschten Kanals auf die entsprechende Schaltfläche. Die Schaltfläche eines aktivierten Kanals ist orangefarben hinterlegt.

AA 192.168.2.99 LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer M 1 M 3 M 5 M 7 M 9 M 11 M 13 M 15 CH 1 CH 3 CH 5 CH 7 CH 9 CH 11 CH 13 CH 15 M 2 M 4 M 6 M 8 M 10 M 12 M 14 M 16 CH 2 CH 4 CH 6 CH 8 CH 10 CH 12 CH 14 CH 16 M A M B M C M D M E M F M G M H CH A CH B CH C CH D CH E CH F CH G CH H

Bei der Kaskadierung von zwei oder drei Grand Audition MK2 Geräten wird zuoberst die Gruppe mit den Mono- bzw. Stereo-Kanälen der Master-Einheit und darunter die Gruppe mit den Mono- bzw. Stereo-Kanälen der Slave-Einheit(en) angezeigt (im Beispiel unten eine Master- und eine Slave-Einheit). Die Kanäle der Master-Einheit sind mit M gekennzeichnet, die Kanäle der Slave-Einheiten mit S1 und S2. Die Gruppe mit den Mono- bzw. Stereo-Kanälen sind ab Werk mit Zahlen (CH 1 bis CH 16 bzw. CH 1/2 bis CH 15/16) und die zweite Gruppe mit den Mono-Kanälen mit Buchstaben versehen (CH A bis CH H), die Kanäle können aber individuell beschriftet werden (siehe Registerkarte VOLUMES). Die Kanalgruppen sind durch eine Trennlinie optisch voneinander getrennt. Scrollen Sie, falls nötig, nach oben oder unten, um die gewünschten Kanäle sichtbar zu machen.

192.168.2.99 GOOGUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer M 1/2 CH 1/2 M 3/4 CH 3/4 M 5/6 CH 5/6 M 7/8 CH 7/8 M 9/10 CH 9/10 M 11/12 CH 11/12 M 13/14 CH 13/14 M 15/16 S1 1 CH 1 S1 3 CH 3 S1 5 CH 5 S1 7 CH 7 S1 9 CH 9 S1 11 CH 11 S1 13 CH 13 S1 15 S1 2 CH 2 S1 4 CH 4 S1 6 CH 6 S1 8 CH 8 S1 10 CH 10 S1 12 CH 12 S1 14 CH 14 S1 16 CH 16 M A CH A M B CH B M C CH C M D CH D M E CH E M F CH F M G CH G M H S1 A CH A S1 B CH B S1 C CH C S1 D CH D S1 E CH E S1 F CH F S1 G CH G S1 H CH H

PLAYER

Nachdem Sie ein USB-Speichermedium an der entsprechenden Schnittstelle auf der Rückseite des Geräts angeschlossen haben, wird die Information „USB | Loading audio files...“ im oberen Teil des Fensters angezeigt (zu Deutsch: „USB | Audio-Dateien werden geladen“).

192.168.2.99 USB | Loading audio files... LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer

Tritt beim Laden von Audio-Dateien ein Fehler auf (keine oder nicht unterstütze Audio-Dateien), wird die Information „USB | Failure loading audio files!“ im oberen Teil des Fensters angezeigt (zu Deutsch: „USB | Fehler beim Laden von Audio-Dateien!“). Überprüfen Sie das Speichermedium bzw. die auf dem Speichermedium gespeicherten Dateien (unterstützte Audioformate: mp3, ogg, flac, wav, alff, empfohlenes Dateisystem: FAT32).

192.168.2.99 ERROR | Failure loading audio files! LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer®

Klicken Sie, nachdem alle Audio-Dateien geladen wurden, auf die Registerkarte PLAYER, damit die auf dem angeschlossenen USB-Speichermedium vorhandenen Audio-Dateien angezeigt werden. Umfasst die Liste der Titel eine größere Zahl, als auf dem Anzeigefeld angezeigt werden kann, scrollen Sie nach oben oder unten, um die gewünschten Titel sichtbar zu machen. Wählen Sie einen Titel durch Anklicken aus und starten damit die Titelwiedergabe, die Schaltfläche des aktuell ausgewählten Titels ist dabei orangefarben hinterlegt.

192.168.2.99 LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand-audition Palmer Song 1 Song 2 Song 3 Song 4 -80 MAIN (dB) 0 -20 -30 -20 -10 0 +10 +15 +20 (dBu) SELECT MODE 0:11 Song 1 3:34 SINGLE MULTI

SPEICHERSTRUKTUR

Ebene 1 = Oberste Speicherebene (Titel nicht in Ordnern), Titel alphabetisch in der Titelliste oben.

Ebene 2 = Ordner alphabetisch, innerhalb von Ordnern sind Titel alphabetisch aufgelistet. Ordner werden nicht angezeigt.

USB-Stick Titelliste
Ebene 1(Songs auf oberster Speicher-ebene, ohne Ordner)	Song 1
	Song 2
	Song 3
	I
	Song x
Ebene 2(Songs im Ordner A)	Song 1-(A)
	Song 2-(A)
	Song 3-(A)
	I
	Song x-(A)
Ebene 2(Songs im Ordner B)	Song 1-(B)
	Song 2-(B)
	Song 3-(B)
	I
	Song x-(B)
Ebene 2(Songs im Ordner C)	Song 1-(C)
	Song 2-(C)
	Song 3-(C)
	I
	Song x-(C)

VOLUMES

Klicken Sie auf die Registerkarte VOLUMES, damit die virtuellen Fader der verfügbaren Kanäle angezeigt werden. Scrollen Sie nach oben oder unten, um die gewünschten Kanäle sichtbar zu machen. Der gewünschte Kanal kann aktiviert bzw. deaktiviert werden, indem Sie die entsprechende Schaltfläche anklicken A, die Schaltfläche eines aktivierten Kanals ist orangefarben hinterlegt. Bewegen Sie den virtuellen Fader des gewünschten Kanals B mit Maus bzw. Wischgeste in die gewünschte Position, respektive Lautstärke. Direkt oberhalb des virtuellen Faders befindet sich die Kennzeichnung des Kanals C, diese Kennzeichnung entspricht dem physikalischen Kanal des Grand Audition MK2 Geräts bzw. der Geräte und ist nicht veränderbar.

Beispiele: „M CHANNEL 1/2“ entspricht „Kanal 1/2 der Master-Einheit“, S1 CHANNEL 3“ entspricht „Kanal 3 der Slave-Einheit 1“ und „S2 CHANNEL 7/8“ entspricht „Kanal 7/8 der Slave-Einheit 2“.

192.168.2.99 LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer C -14 M CHANNEL 1/2 (dB) +14 A B DCH 1/2: edit -30 -20 -10 0 +10 +15 +20 (dBu) -14 M CHANNEL 3/4 (dB) +14 CH 3/4: edit

Die Benennung der Kanäle kann individuell erfolgen, indem Sie auf die entsprechende Schaltfläche edit D klicken und die gewünschte Bezeichnung im daraufhin geöffneten Eingabefeld New Channel Name eingeben. Sichern Sie die Eingabe, indem Sie auf Save changes klicken, um die Eingabe abzubrechen, klicken Sie auf Close.

RENAME CHANNEL 1/2 New Channel Name: CH 1/2 Close Save changes

USER

Klicken Sie auf die Registerkarte USER (Nutzer), um Nutzerkonten und Passwörter zu verwalten.

Unter Current User wird der aktuell angemeldete Nutzer angezeigt (im Beispiel admin). Hier kann dieser Nutzer ein neues Passwort anlegen, indem er das alte Passwort (Old Password), das neue Passwort (New Password) und das neue Passwort erneut eingibt (Retype Password). Die Eingabe muss durch Klicken auf Change User Password bestätigt werden.

Das Bearbeitungsfeld Administration wird ausschließlich dann angezeigt, wenn ein Nutzer mit Administratorrechten angemeldet ist. Ein Nutzer mit Administratorrechten hat vollen Zugriff auf alle Funktionen der App und er kann weitere Nutzer anlegen, editieren und löschen. Er kann ebenfalls anderen Nutzern Administratorrechte zuteilen oder entziehen. Welche Zugriffsrechte der jeweilige Nutzer hat, entnehmen Sie bitte der Tabelle Zugriffsrechte.

Um als Nutzer mit Administratorrechten einen neuen Nutzer anzulegen, klicken Sie auf Add New User, um das Konto eines vorhandenen Nutzers zu editieren, auf das entsprechende Bedienfeld edit. Daraufhin öffnet sich das Fenster EDIT USER. Geben Sie hier unter USER NAME: den gewünschten Nutzernamen ein, darunter bei NEW PASSWORD: ein individuelles Passwort und bestätigen dieses, indem Sie es bei RETYPE PASSWORD: wiederholen. Teilen Sie dem Nutzer Administratorrechte zu A oder entziehen Sie sie B. Um den Vorgang abzuschließen und den Nutzer zu speichern, klicken Sie auf SAVE CHANGES. Um den Vorgang ohne zu speichern abzubrechen, klicken Sie auf CLOSE, um den Nutzer zu löschen, auf DELETE.

EDIT USER USER NAME: user 2 NEW PASSWORD: ••••••• RETYPE PASSWORD: ••••••• A ⚠ ADMINISTRATOR PERMISSION CLOSE DELETE SAVE CHANGES

Zugriffsrechte
Nutzer mit Administratorrechten Nutzer ohne Administratorrechte
Zugriff auf:	LOGIN / LOGOUT	Zugriff auf:	LOGIN / LOGOUT
	CHANNELS CHANNELS
	PLAYER PLAYER
	VOLUMES		USER ohne Administration
	DEVICES MAIN Fader
	USER mit Administration MAIN Mute
	MAIN Fader SELECT MODE
	MAIN Mute
	SELECT MODE

SIGNALFLUSSDIAGRAMM

TECHNISCHE DATEN

Artikelbezeichnung PGAMK2
Allgemeine Daten

Signalverarbeitung Analog
Ethernet-Anschluss Ja
Anzahl Eingänge 2, symmetrisch
Anzahl Ausgänge 24 + 2, symmetrisch
Bedienelemente Vorderseite	24 Drucktasten, 1 Encoder (Multifunktionsdrehgeber)
Anzeigeelemente Vorderseite	2 x Signalquellen-LED (XLR/Player), zweifarbige Signal/Clip-LED, LED-Ring für Master/Kanal-Lautstärke mit 0-dB- und Mute-LED-Anzeige
Anschlüsse Vorderseite	24 x XLR(m)-Buchse, 2 x XLR(f)-Buchse
Bedienelemente Rückseite	Reset-Taste, Wahlschalter für Netzspannung, Power On/Off
Anzeigeelemente Rückseite	Netzwerk-Aktivität
Anschlüsse Rückseite	2 x XLR(m)-Buchse, 2 x XLR(f)-Buchse, RJ45 Ethernet, USB-A für USB-Stick, Micro-USB für Servicezwecke, 3-Pol-IEC-Netzanschluss (Kaltgerätebuchse)
Betriebsspannung 100 V AC - 240 V AC, 50 - 60 Hz
Sicherung T 630 mA 250 V
Leistungsaufnahme 65 W max.
Umgebungstemperatur (Betrieb)	0 - 40 °C (60% relative Luftfeuchte)
Format 19"-Rack / 2 HE
Abmessungen (B x H x T)	482,6 x 89,4 x 282,3 mm
Gehäusematerial Metall
Gehäuseoberfläche pulverbeschichtet
Gewicht 5,6 kg

Signalverarbeitung

Ausgangskanäle 8 (Stereo) / 16 (Mono), Kanal 1 – 16; 8 (Mono), Kanal A – H
Gain Ausgangskanäle	+/-14 dB
Master-Gain	-80 dB – 0 dB

Eingänge L & R

Eingangsempfindlichkeit	0 dB, -6 dB, +6 dB, +20 dB
Eingangsübersteuerung, nominal	+21 dBu (Eingangsempf. 0 dB, symmetrisch, <=1% THD)+27 dBu (Eingangsempf. -6 dB, symmetrisch, <=1% THD)+15 dBu (Eingangsempf. +6 dB, symmetrisch, <=1% THD)+1 dBu (Eingangsempf. +20 dB, symmetrisch, <=1% THD)
Gleichtaktunterdrückung, CMRR IEC	>75 dB (50 Hz)>55 dB (1 kHz)
Eingangsimpedanz	40 kOhm (symmetrisch)

AUSGÄNGE Kanäle 1-16, A-H

Max. Gain
- Eingänge L & R	+34 dB (+20 dB Eingangsempfindlichkeit, +14 dB Kanal-Gain)
- Player	+14 dB (+14 dB Kanal-Gain)
Klirrfaktor (THD+N) <0,001% (+4 dBu Eingangssignal, 20 Hz – 20 kHz, Unity-Gain, 20 kHz Bandbreite, Eingänge L & R)
Intermodulations-verzerrungen (IMD), SMPTE	<0,0016% (+4 dBu Eingangssignal, 60 Hz / 7 kHz, 4:1, Eingänge L & R)
Frequenzgang
- Eingänge L & R	20 Hz – 20 kHz (+0,1/-0,2 dB)
- Player	20 Hz – 20 kHz (+0,1/-0,7 dB)
Geräuschspan-nungsabstand	>109 dB (+4 dBu Eingangssignal, 1 kHz, Unity-Gain, 20 kHz Bandbreite, A-bewertet)
- Eingänge L & R	>109 dB (0 dBFS, 24-Bit Player-Signal, 1 kHz, Unity-Gain, 20 kHz Bandbreite, A-be-wertet)
- Player
Dynamikumfang (DNR, AES17)	>126 dB (+21 dBu Eingangssignal, 1 kHz, Unity-Gain, 20 kHz Bandbreite, A-bewer-tet, Eingänge L & R)
	>125 dB (+1 dBu Eingangssignal, 1 kHz, +20 dB Eingangsempfindlichkeit, 20 kHz Bandbreite, A-bewertet, Eingänge L & R)
Max. Ausgangs-pegel	+21 dBu (symmetrisch, 20 Hz – 20 kHz, >=2 kOhm, <=1% THD)
- Max.	+8,5 dBu (0 dBFS, 1 kHz Sinussignal, symmetrisch, Unity-Gain)
- Player
Übersprechen (nebeneinanderlie-gende Kanäle)	<-90 dB (+4 dBu Eingangssignal, 100 Hz)
	<-89 dB (+4 dBu Eingangssignal, 1 kHz)
	<-84 dB (+4 dBu Eingangssignal, 10 kHz)

AUSGÄNGE LINK L & R

Max. Gain
- Eingänge L & R	+20 dB (Eingangsempfindlichkeit)
- Player	0 dB
Klirrfaktor (THD+N) <0,0008% (+4 dBu Eingangssignal, 20 Hz – 20 kHz, Unity-Gain, 20 kHz Bandbreite,Eingänge L & R)
Intermodulations-verzerrungen (IMD),SMPTE	<0,0012% (+4 dBu Eingangssignal, 60 Hz / 7 kHz, 4:1, Eingänge L & R)
Frequenzgang
- Eingänge L & R	20 Hz – 20 kHz (+0,1/-0,2 dB)
- Player	20 Hz – 20 kHz (+0,1/-0,7 dB)
Geräuschspan-nungsabstand	>113 dB (+4 dBu Eingangssignal, 1 kHz, Unity-Gain, 20 kHz Bandbreite, A-bewertet)
- Eingänge L & R	>111 dB (0 dBFS, 24-Bit Player-Signal, 1 kHz, Unity-Gain, 20 kHz Bandbreite, A-be-wertet)
- Player
Dynamikumfang(DNR, AES17)	>130 dB (+21 dBu Eingangssignal, 1 kHz, Unity-Gain, 20 kHz Bandbreite, A-bewer-tet, Eingänge L & R)
	>127 dB (+1 dBu Eingangssignal, 1 kHz, +20 dB Eingangsempfindlichkeit, 20 kHzBandbreite, A-bewertet, Eingänge L & R)
Ausgangspegel
- Max.	+21 dBu (symmetrisch, 20 Hz – 20 kHz, >=2 kOhm, <=1% THD)
- Player	+8,5 dBu (0 dBFS, 1 kHz Sinussignal, symmetrisch)
Kanalübersprechen <-117 dB (+4 dBu Eingangssignal, 100 Hz)
	<-118 dB (+4 dBu Eingangssignal, 1 kHz)
	<-102 dB (+4 dBu Eingangssignal, 10 kHz)

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_PALMER5bb2340e52a8c.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com. Des Weiteren können Sie diese auch unter [e-mail] anfragen.

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!

Eigenschaften von Ethernet Netzwerk Freigabe Verbindung herstellen über: Realtek USB GbE Family Controller Konfigurieren... Diese Verbindung verwendet folgende Elemente: Client für Microsoft-Netzwerke Datei- und Druckeifreigabe für Microsoft-Netzwerke QoS-Paketplaner Internetprotokoll, Version 4 (TCP/IPv4) Microsoft-Multiplexorprotokoll für Netzwerkadapter Microsoft-LLDP-Treiber Internetprotokoll, Version 6 (TCP/IPv6) Installieren... Deinstallieren Eigenchaften Beschreibung TCP/IP, das Standardprotokoll für WAN-Netzwerke, das den Datenaustausch über verschiedene, miteinander verbundene Netzwerke ermöglicht. OK Abbrechen

Eigenschaften von Internetprotokoll, Version 4 (TCP/IPv4) Allgemein IP-Einstellungen können automatisch zugewiesen werden, wenn das Netzwerk diese Funktion unterstützt. Wenden Sie sich andernfalls an den Netzwerkadministrator, um die geeigneten IP-Einstellungen zu beziehen. IP-Adresse automatisch beziehen Folgende IP-Adresse verwenden: IP-Adresse: 192 . 168 . 2 . 1 Subnetzmaske: 255 . 255 . 255 . 0 Standardgateway: . DNS-Serveradresse automatisch beziehen Folgende DNS-Serveradressen verwenden: Bevorzugter DNS-Server: . Alternativer DNS-Server: . Einstellungen beim Beenden überprüfen Erweitert.. OK Abbrechen

MAC OS LINUX

Netzwerk Umgebung: Automerisch Ethernet Witbunden Status: Verbunden „Ethernet* ist zurzeit aktiöert und hat die IP-Adresse 192.168.2.1. IPell konfigurierten: Manual IP-Adresse: 192.168.2.1 Teilnetzmaske: 255.255.255.0 Router: DNS-Server: Such-Domains: Werteher Optionen ... ZurSohneKuJ Amerispass

Eigenschaften von Ethernet Netzwerk Freigabe Verbindung herstellen über: Realtek USB GbE Family Controller Konfigurieren... Diese Verbindung verwendet folgende Elemente: Client für Microsoft-Netzwerke Datei- und Druckeifreigabe für Microsoft-Netzwerke QoS-Paketplaner Internetprotokoll, Version 4 (TCP/IPv4) Microsoft-Multiplexorprotokoll für Netzwerkadapter Microsoft-LLDP-Treiber Internetprotokoll, Version 6 (TCP/IPv6) Installieren... Deinstallieren Eigenchaften Beschreibung TCP/IP, das Standardprotokoll für WAN-Netzwerke, das den Datenaustausch über verschiedene, miteinander verbundene Netzwerke ermöglicht. OK Abbrechen

Eigenschaften von Internetprotokoll, Version 4 (TCP/IPv4) Allgemein IP-Einstellungen können automatisch zugewiesen werden, wenn das Netzwerk diese Funktion unterstützt. Wenden Sie sich andernfalls an den Netzwerkadministrator, um die geeigneten IP-Einstellungen zu beziehen. IP-Adresse automatisch beziehen Folgende IP-Adresse verwenden: IP-Adresse: 192 . 168 . 2 . 1 Subnetzmaske: 255 . 255 . 255 . 0 Standardgateway: . DNS-Serveradresse automatisch beziehen Folgende DNS-Serveradressen verwenden: Bevorzugter DNS-Server: . Alternativer DNS-Server: . Einstellungen beim Beenden überprüfen Erweitert.. OK Abbrechen

MAC OS LINUX

Netzwerk Umgebung: Automerisch Ethernet Witbunden Status: Verbunden „Ethernet* ist zurzeit aktiöert und hat die IP-Adresse 192.168.2.1. IPell konfigurierten: Manual IP-Adresse: 192.168.2.1 Teilnetzmaske: 355.255.255.0 Router: DNS-Server: Such-Domains: Werte Optionen ... ZurSokkaUst Amerisart

Eigenschaften von Ethernet Netzwerk Freigabe Verbindung herstellen über: Realtek USB GbE Family Controller Konfigurieren... Diese Verbindung verwendet folgende Elemente: Client für Microsoft-Netzwerke Datei- und Druckeifreigabe für Microsoft-Netzwerke QoS-Paketplaner Internetprotokoll, Version 4 (TCP/IPv4) Microsoft-Multiplexorprotokoll für Netzwerkadapter Microsoft-LLDP-Treiber Internetprotokoll, Version 6 (TCP/IPv6) Installieren... Deinstallieren Eigenchaften Beschreibung TCP/IP, das Standardprotokoll für WAN-Netzwerke, das den Datenaustausch über verschiedene, miteinander verbundene Netzwerke ermöglicht. OK Abbrechen

Eigenschaften von Internetprotokoll, Version 4 (TCP/IPv4) Allgemein IP-Einstellungen können automatisch zugewiesen werden, wenn das Netzwerk diese Funktion unterstützt. Wenden Sie sich andernfalls an den Netzwerkadministrator, um die geeigneten IP-Einstellungen zu beziehen. IP-Adresse automatisch beziehen Folgende IP-Adresse verwenden: IP-Adresse: 192 . 168 . 2 . 1 Subnetzmaske: 255 . 255 . 255 . 0 Standardgateway: . DNS-Serveradresse automatisch beziehen Folgende DNS-Serveradressen verwenden: Bevorzugter DNS-Server: . Alternativer DNS-Server: . Einstellungen beim Beenden überprüfen Erweitert.. OK Abbrechen

MAC OS LINUX

Netzwerk Umgebung: Automerisch Ethernet Witbunden Status: Verbunden „Ethernet* ist zurzeit aktiöert und hat die IP-Adresse 192.168.2.1. IPell konfigurierten: Manual IP-Adresse: 192.168.2.1 Teilnetzmaske: 355.255.255.0 Router: DNS-Server: Such-Domains: Werte Optionen ... Zurkostlauf Amerisland

Eigenschaften von Ethernet Netzwerk Freigabe Verbindung herstellen über: Realtek USB GbE Family Controller Konfigurieren... Diese Verbindung verwendet folgende Elemente: ✓ Client für Microsoft-Netzwerke ✓ Datei- und Druckelfreigabe für Microsoft-Netzwerke ✓ QoS-Paketplaner ✓ Internetprotokoll Version 4 (TCP/IPv4) ✓ Microsoft-Multiplexorprotokoll für Netzwerkadapter ✓ Microsoft-LLDP-Treiber ✓ Internetprotokoll, Version 6 (TCP/IPv6) < Installieren... Deinstallieren Eigenchaften Beschreibung TCP/IP, das Standardprotokoll für WAN-Netzwerke, das den Datenaustausch über verschiedene, miteinander verbundene Netzwerke ermöglicht. OK Abbrechen

Eigenschaften von Internetprotokoll, Version 4 (TCP/IPv4) Algemein IP-Einstellungen können automatisch zugewiesen werden, wenn das Netzwerk diese Funktion unterstützt. Wenden Sie sich andemfalls an den Netzwerkadministrator, um die geeigneten IP-Einstellungen zu beziehen. IP-Adresse automatisch beziehen Folgende IP-Adresse verwenden: IP-Adresse: 192 . 168 . 2 . 1 Subnetzmaake: 255 . 255 . 255 . 0 Standardgateway: . DNS-Serveradresse automatisch beziehen Folgende DNS-Serveradressen verwenden: Bevorzugter DNS-Server: . Alternativer DNS-Server: . Einstellungen beim Beenden überprüfen Erweitert.. OK Abbrechen

MAC OS LINUX

Netzernysk Umwgebung: Automatisch Ethernet Verbunden Status: Verbunden _Ethernet* ist zurzeit aktiert und hat die IP-Adresse 192.168.2.1. IPv6 konfigurieren: Manual IP-Adresse: 192.168.2.1 Teilnetzmaske: 255.255.255.0 Router: DNS-Server: Such-Domains: Wefere Optionen... Zuflussdaten Ansergebnis
