Produkttyp	Verstärkerumschalter (Two-in-One)
Marke	Palmer
Modell	PTINOS (TINO-SYSTEM)
Abmessungen (B x T x H)	220 x 165 x 44 mm (1 HE, 1/2 Rackbreite)
Gewicht	1,26 kg
Stromversorgung	Stabilisierte 9 V DC, 150 mA (Netzteil im Lieferumfang)
Eingangsimpedanz	1 MOhm
Maximaler Eingangspegel	5,5 V eff. (+17 dBu)
Signalausgänge (AMP1/AMP2)	Galvanische Trennung durch Audio-Transformator, Ausgangsimpedanz < 600 Ohm
Boxenwahl	Leistungsrelais, max. 16 A
Interne Leistungslast	2 x 8 Ohm, maximale Kurzzeitleistung 2 x 45 W, Dauerleistung 5 W
Gehäuse	Lackierter Stahl, 3 mm Metallfrontplatte, schwarz
Hauptfunktionen	Umschaltung von zwei Verstärkern auf eine Box, Fußschalter- oder externe Auswahl, Impedanzanpassungs-Buffer, Schutz für Röhrenverstärker (Dummy Load), Massehebung (GND Lift)
LED-Anzeigen	Grün (AMP1) und Rot (AMP2) für den ausgewählten Verstärker
Anschlüsse	Instrumenteneingang, Ausgänge TO AMP1/2, Lautsprechereingänge SPK OUT AMP1/2, Boxenausgang SPEAKER CABINET, Buchse REMOTE CONTROL (Fußschalter/extern), 9V DC-Eingang
Pflege und Reinigung	Nur mit einem trockenen Tuch reinigen
Sicherheitshinweise	Nicht öffnen, vor der Reinigung Netzstecker ziehen, nur mit empfohlenem Zubehör verwenden, Schalldruckpegel beachten (Gehörschäden)
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Reparatur nur durch qualifiziertes Fachpersonal
Garantie	2 Jahre (Hersteller), gültig in Europa
Allgemeine Informationen	Für professionellen Einsatz entwickelt; kompatibel mit Röhren- und Transistorverstärkern; Impedanzen von Verstärker und Box müssen übereinstimmen

Häufig gestellte Fragen - PTINOS Palmer

Welche Kabel werden zum Anschließen des PTINOS benötigt?

Es werden 2 abgeschirmte Instrumentenkabel in guter Qualität (für die Gitarrensignale zu den Verstärkern) und 3 Lautsprecherkabel (für die Verstärkerausgänge und die Box) benötigt. Ein zusätzliches Klinke/Klinke-Kabel ist erforderlich, wenn Sie einen externen Selektor verwenden.

Wie verwende ich den PTINOS mit einem Fußschalter?

Schließen Sie einen Standard-Fußschalter (einen echten Relais-Selektor, keinen einfachen Schalter) an die REMOTE CONTROL-Buchse auf der Rückseite an. Nach dem Anschließen ist die manuelle Auswahl auf der Vorderseite deaktiviert.

Wozu dient die GND LIFT-Taste?

Die GND LIFT-Taste unterbricht die Masseverbindung des betreffenden Verstärkers, wodurch Brummen durch Masseschleifen beseitigt wird. Probieren Sie beide Positionen aus, um die mit dem geringsten Rauschen zu wählen.

Kann ich den PTINOS mit einem Combo-Verstärker (Verstärker und eingebauter Lautsprecher) verwenden?

Ja, im A/B-Box-Modus: Schließen Sie die Ausgänge TO AMP 1 und TO AMP 2 an die Combos an, ohne die Lautsprecherausgänge des Selektors zu verwenden. Der PTINOS schaltet dann nur das Instrumentsignal um.

Wie schütze ich einen Röhrenverstärker vor Leerlaufbetrieb?

Der PTINOS leitet den Lautsprecherausgang des nicht ausgewählten Verstärkers automatisch zu einer internen Last (Dummy Load) und schützt so die Endstufe. Stellen Sie sicher, dass die Impedanz der Last mit der Ihrer Box übereinstimmt.

Was tun, wenn auch nach Verwendung von GND LIFT noch Brummen zu hören ist?

Platzieren Sie den PTINOS mindestens 50 cm von den Netztransformatoren der Verstärker entfernt. Der interne Audio-Transformator ist geschirmt, aber Gitarren-Tonabnehmer reagieren empfindlich auf Magnetfelder. Versuchen Sie auch, beide Verstärker an dieselbe Steckdosenleiste anzuschließen.

Welche Impedanz wird für Box und Verstärker empfohlen?

Für maximale Sicherheit sollten Box und beide Verstärker die gleiche Nennimpedanz haben (z.B. 16 Ohm). Dies vermeidet Ungleichgewichte und schützt die Endstufen.

Benötigt der PTINOS eine Netzversorgung?

Ja, er wird mit einem Netzteil geliefert, das stabilisierte 9 V DC (150 mA) liefert. Schließen Sie es an die 9V DC IN-Buchse auf der Rückseite an. Eine grüne oder rote LED leuchtet dann auf der Vorderseite auf.

Was tun, wenn das Gerät nicht mehr richtig funktioniert?

Schalten Sie es sofort aus und ziehen Sie den Netzstecker. Öffnen Sie das Gerät nicht. Überlassen Sie die Reparatur qualifiziertem Fachpersonal. Für Garantieansprüche wenden Sie sich an Adam Hall oder Ihren Händler.

Wie reinige ich den PTINOS?

Verwenden Sie ein trockenes Tuch zur Reinigung des Gehäuses. Verwenden Sie niemals Flüssigkeiten oder Scheuermittel. Ziehen Sie vor der Reinigung immer den Netzstecker.

BEDIENUNGSANLEITUNG PTINOS Palmer

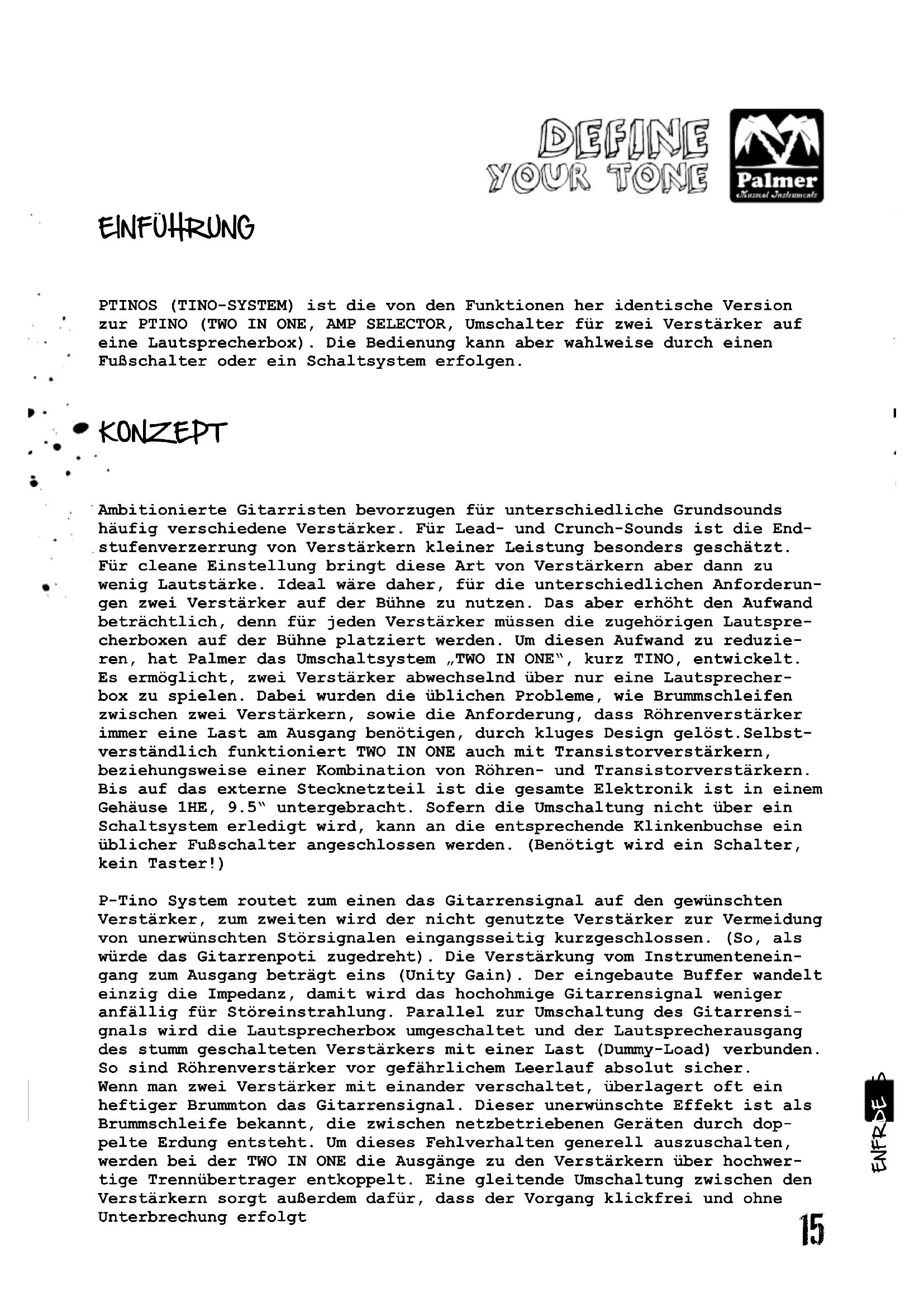

PTINOS (TINO-SYSTEM) ist die von den Funktionen her identische Version zur PTINO (TWO IN ONE, AMP SELECTOR, Umschalter für zwei Verstärker auf eine Lautsprecherbox). Die Bedienung kann aber wahlweise durch einen Fußschalter oder ein Schaltsystem erfolgen.

KONZEPT

Ambitionierte Gitarristen bevorzugen für unterschiedliche Grundsounds häufig verschiedene Verstärker. Für Lead- und Crunch-Sounds ist die Endstufenverzerrung von Verstärkern kleiner Leistung besonders geschätzt. Für cleane Einstellung bringt diese Art von Verstärkern aber dann zu wenig Lautstärke. Ideal wäre daher, für die unterschiedlichen Anforderungen zwei Verstärker auf der Bühne zu nutzen. Das aber erhöht den Aufwand beträchtlich, denn für jeden Verstärker müssen die zugehörigen Lautsprecherboxen auf der Bühne platziert werden. Um diesen Aufwand zu reduzie-ren, hat Palmer das Umschaltsystem „TWO IN ONE“, kurz TINO, entwickelt. Es ermöglicht, zwei Verstärker abwechselnd über nur eine Lautsprecher-box zu spielen. Dabei wurden die üblichen Probleme, wie Brummschleifen zwischen zwei Verstärkern, sowie die Anforderung, dass Röhrenverstärker immer eine Last am Ausgang benötigen, durch kluges Design gelöst.Selbst-verständlich funktioniert TWO IN ONE auch mit Transistorverstärkern, beziehungsweise einer Kombination von Röhren- und Transistorverstärkern. Bis auf das externe Stecknetzteil ist die gesamte Elektronik ist in einem Gehäuse 1HE, 9.5" untergebracht. Sofern die Umschaltung nicht über ein Schaltsystem erledigt wird, kann an die entsprechende Klinkenbuchse ein üblicher Fußschalter angeschlossen werden. (Benötigt wird ein Schalter, kein Taster!)

P-Tino System routet zum einen das Gitarrensignal auf den gewünschten Verstärker, zum zweiten wird der nicht genutzte Verstärker zur Vermeidung von unerwünschten Störsignalen eingangsseitig kurzgeschlossen. (So, als würde das Gitarrenpoti zugedreht). Die Verstärkung vom Instrumenteneingang zum Ausgang beträgt eins (Unity Gain). Der eingebaute Buffer wandelt einzig die Impedanz, damit wird das hochohmige Gitarrensignal weniger anfällig für Störeinstrahlung. Parallel zur Umschaltung des Gitarrensignals wird die Lautsprecherbox umgeschaltet und der Lautsprecherausgang des stumm geschalteten Verstärkers mit einer Last (Dummy-Load) verbunden. So sind Röhrenverstärker vor gefährlichem Leerlauf absolut sicher. Wenn man zwei Verstärker mit einander verschaltet, überlagert oft ein heftiger Brummton das Gitarrensignal. Dieser unerwünschte Effekt ist als Brummschleife bekannt, die zwischen netzbetriebenen Geräten durch doppelte Erdung entsteht. Um dieses Fehlverhalten generell auszuschalten, werden bei der TWO IN ONE die Ausgänge zu den Verstärkern über hochwertige Trennübertrager entkoppelt. Eine gleitende Umschaltung zwischen den Verstärkern sorgt außerdem dafür, dass der Vorgang klickfrei und ohne Unterbrechung erfolgt

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden

BEIGERÄTEN MT NETZ ANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdo-se. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG:

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages bestehen kann. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparatu- ren ausschließlich von qualifiziertem Service-Personal durchführen.

Das gleichschenkelige Dreieck mit dem Blitzsymbol kennzeichnet nicht-isolierte, „gefährliche“ Spannungen im Gerät, die einen für die Gesundheit gefährlichen Stromschlag verursachen können.

Das gleichschenkelige Dreieck mit dem Ausrufezeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

ACHTUNG HOHE LAUTSTÄRKEN BEL AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen.

Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehör- schäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUFLICHT-PRODUKTE

1. Blicken Sie nicht aus Entfernungen von unter 40 cm in den Lichtstrahl.
2. Blicken Sie niemals längere Zeit aus kurzem bis mittlerem Abstand in den Lichtstrahl.
3. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.
4. Stoboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskope eingesetzt werden.

Abstract black ink blot pattern on white background (no text or symbols)

DEFINE YOUR TONE

SETUP

.9V DC IN SPK. OUT AMP 2 SPEAKER CABINET SPK. OUT AMP 1 Palmer P-TINO-S AMP SELECTOR MADE IN GERMANY REMOTE CONTROL PALMER IS A REGISTERED TRADEMARK OF ADAM HALL GMBH, D-61287 NEU-ANSPACH, GERMANY

INSTRUMENT INPUT 4 TO INPUT AMP 1 8 TO INPUT AMP 2 TWO IN ONE SYSTEM AMP SELCTOR Palmer Rural Instruments

Aufbau und Verkabelung des TWO IN ONE Umschalters erfordern eine gewisse Sorgfalt, um Fehlfunktion und als Folge dessen Defekte an den Verstärkern zu vermeiden. Bei Verstärkern mit Röhrenendstufe spielt die Anpassung zur Lautsprecherbox eine bedeutende Rolle. Für höchste Sicherheit sollten Lautsprecherbox und beide Verstärker die gleiche Anschluss-impedanz aufweisen. Also, wenn die Box einen Anschlusswert von 16 Ohm hat, sollte an beiden Verstärkern ein 16 Ohm Ausgang vorhanden oder einstellbar sein.

Zum üblichen Gitarrenkabel sind zusätzlich folgende Kabel notwendig: 2 gute, abgeschirmte Instrumentenkabel und 3 Lautsprecherkabel. Die benötigten Längen werden vom Aufstellungsort der TINO-SYSTEM bestimmt. Im Allgemeinen sollten übliche Kabellängen von 3 Metern ausreichen. Es ist von Vorteil, wenn die Kabel eindeutig gekennzeichnet sind, damit man nicht Instrumentenkabel mit Lautsprecherkabeln verwechselt oder die Lautsprecherkabel von den Verstärkern zu den Ausgängen der TINO-SYSTEM vertauscht und über Kreuz verkabelt. Wenn die TINO-SYSTEM durch ein UM-SCHALTSYSTEM (Switcher) geschaltet wird, ist noch ein Klinke-Klinke Kabel zur Verbindung der beiden Geräte nötig. Dafür kann ein einfaches Lautsprecherkabel oder ein Instrumentenkabel eingesetzt werden. Auch wenn im Interesse kurzer Kabelwege das Gerät möglichst nahe an den Verstärkern aufgestellt werden sollte, kann eine unmittelbare Platzierung auf einem Verstärker zu Brummproblemen führen. Wie vorher erwähnt, wird zum Verhindern von Brummschleifen ein hochwertiger Audioübertrager eingesetzt. Dieser Übertrager ist zwar abgeschirmt, aber ähnlich einem Gitarrenton-abnehmer reagiert er auf Magnetfelder, wie sie z. B. von dem Netztrafo im Verstärker ausgehen. Wenn nach Inbetriebnahme des Umschaltsystems un-gewohntes Brummen ertönt, welches durch die GND-Lift-Schalter an der TINO-SYSTEM nicht beseitigt werden kann, sollte man das Gerät versuchsweise an einem anderen Platz aufstellen. 50cm zur einen oder anderen Seite genügen in den meisten Fällen.

DIE FOLGENDE VERKABELUNG SOLLTE BEI AUSGESCHALTETEN VERSTÄRKERN AUSGE-FÜHRT WERDEN.

Zunächst verbinden Sie das mitgelieferte Stecknetzteil mit der TWO IN ONE-SYSTEM. Die entsprechende Buchse ist auf der Rückseite mit 2 „9V DC IN“ bezeichnet. Das Kabel kann zur Zugentlastung in den U-förmigen Ausschnitt neben der Buchse eingeführt werden.

Sobald das Gerät Spannung erhält, leuchtet je nach Schalterstellung eine grüne LED (3 AMP 1) oder eine rote LED (3 AMP 2) auf. Verbinden Sie nun die mit 4 „TO AMP 1“ bezeichnete Klinkenbuchse auf der Frontseite mit der Input-Buchse des Verstärkers #1. Verwenden Sie dazu abgeschirmtes Instrumentenkabel. Als nächstes sollte der Lautsprecherausgang dieses Verstärkers mit der Buchse 5 „SPK OUT AMP 1 (Rückseite der TINO) verkabelt werden. Dazu benutzen Sie Lautsprecherkabel. In gleicher Weise wird der Verstärker #2 angeschlossen. Verbinden Sie nun die Lautsprecherbox mit der Klinkenbuchse 6 „SPEAKER CABINET“ (Rückseite der TINO).

Zum guten Schluss muss noch der Anschluss zur Umschaltung erfolgen. Auf der Rückseite des TINO-SYSTEM ist dazu die Buchse 7 „REMOTE CONTROL“ vorgesehen. Wie schon erwähnt, können hier ein Switcher oder auch ein (Ein-Aus) Fußschalter angeschlossen werden. Als Switcher sind Geräte mit Relais-Ausgang am besten geeignet. Die 7 REMOTE CONTROL-Buchse ist mit einem Schaltkontakt versehen. Sobald die Buchse belegt ist, hat der manuelle Schalter (3 AMP1/3 AMP2) auf der Frontseite keine Funktion.

Bevor Sie die Verstärker einschalten, überprüfen Sie bitte nochmals die Verkabelung. Ein kurzes Anspielen mit reduzierter Lautstärke ist zu empfehlen. Falls doch ein Kabel falsch angeschlossen sein sollte, ist bei geringer Lautstärke die Gefahr, einen Verstärker zu zerstören, kleiner.

1) DIE GROUND-LIFT-SCHALTER

Auf der Frontseite befindet sich neben den Buchsen zu den Verstärker-eingängen jeweils ein Druckschalter mit 1 „GND LIFT“ bezeichnet. Dieser Schalter trennt im gedrückten Zustand die Erdverbindung zum Verstärker. Wie eingangs erwähnt, lassen sich damit Brummschleifen durch doppelte Erdung unterbinden. Da Erdschleifen immer auch von den örtlichen Gegeben-heiten abhängen, lässt sich an dieser Stelle nicht vorhersagen, welcher Schalter am besten gedrückt wird und welcher nicht. Die Schalterpositi-onen, die das geringste Brummgeräusch liefern, sind die richtigen. Hier geht Probieren über Studieren, zumal dies keine fatalen Defekte zur Folge haben kann.

Bei Palmer haben wir TINO-SYSTEM unter verschiedensten Bedingungen getestet und konnten immer ein brummfreies Ergebnis erreichen, sofern nicht ein Verstärker oder ein anderes Gerät in der Kette intern Brummen erzeugt hat. Es ist unbedingt empfehlenswert, die Verstärker und die mit ihnen verbundenen Geräte aus einer Stromleiste / Verteilung zu speisen.

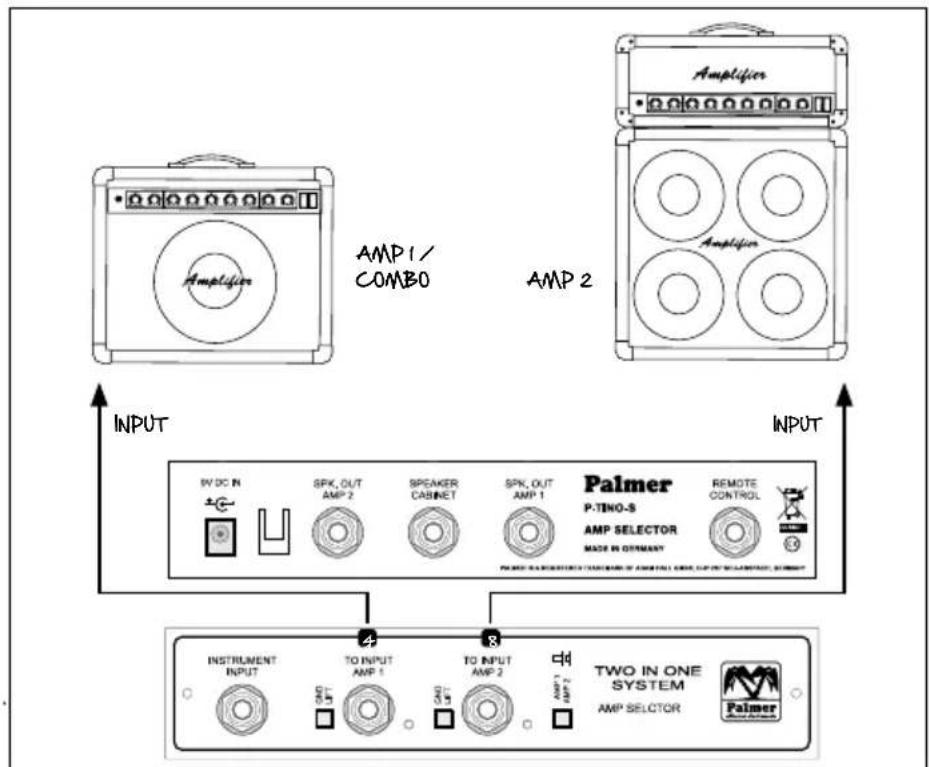

TINO-SYSTEM ALS SWITCHER GESCHALTETE A/B-BOX
