Grand Audition MKII - Ricevitore Palmer - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema di commutazione per altoparlanti professionale 19"
Modello	Grand Audition MKII (PGAMK2)
Marca	Palmer (Adam Hall)
Dimensioni (L x A x P)	482,6 x 89,4 x 282,3 mm
Peso	5,6 kg
Alimentazione	100-240 V AC, 50-60 Hz, 65 W max, fusibile T 630 mA 250 V
Formato rack	19" / 2 U
Numero di ingressi	2 XLR bilanciati (anteriore/posteriore, paralleli)
Numero di uscite	24 + 2 uscite XLR bilanciate (16 altoparlante + 8 subwoofer + 2 link) Uscite altoparlanti: 16 canali (configurabili in stereo o mono) Uscite subwoofer: 8 canali mono
Lettore audio integrato	Porta USB-A per chiavetta USB, formati supportati: mp3, ogg, flac, wav, aiff, file system FAT32
Controllo remoto	Tramite applicazione browser (connessione Ethernet cablata o Wi-Fi tramite router)
Modalità di commutazione	SINGLE (una sola uscita alla volta) o MULTI (più uscite simultanee)
Guadagno del canale	+/-14 dB per uscita
Guadagno master	-80 dB a 0 dB
Sensibilità di ingresso	0 dB, -6 dB, +6 dB, +20 dB (regolabile)
Risposta in frequenza	20 Hz a 20 kHz (+0,1/-0,2 dB per ingressi XLR)
Rapporto segnale/rumore	>109 dB (ponderato A, Unity-Gain)
Gamma dinamica	>126 dB (ingressi XLR, ponderato A)
Livello di uscita max	+21 dBu (bilanciato, carico >2 kohm)
Collegamento a cascata	Fino a 3 unità, controllate dalla stessa applicazione
Manutenzione e pulizia	Panno asciutto; non aprire; riparazioni da personale qualificato
Sicurezza	Non esporre all'acqua, non ostruire le feritoie, rispettare le istruzioni sulla tensione e sulla messa a terra
Ricambi e riparabilità	Fusibile dello stesso tipo e calibro; l'utente può sostituire solo il fusibile; contattare centro autorizzato per qualsiasi altra operazione
Informazioni generali	Garanzia del produttore sul sito Adam Hall; smaltimento conforme alla direttiva RAEE

Domande frequenti - Grand Audition MKII Palmer

Come collegare il Grand Audition MKII ai miei altoparlanti?

Utilizzare le uscite XLR maschio sul retro: 16 uscite per gli altoparlanti (canali 1-16) e 8 uscite per i subwoofer (canali A-H). Collegare gli altoparlanti attivi o gli amplificatori con cavi XLR bilanciati di qualità. Prima di collegare, spegnere tutti i dispositivi e impostare i volumi al minimo.

Come controllare l'apparecchio a distanza?

Il controllo remoto avviene tramite un'applicazione nel browser. Collegare l'apparecchio alla rete (Ethernet diretto o tramite router Wi-Fi) e inserire l'indirizzo IP 192.168.2.99 nella barra degli indirizzi del browser. Accedere con admin come nome utente e password.

Posso collegare più Grand Audition MKII insieme?

Sì, è possibile collegare a cascata fino a 3 unità. Collegare le uscite LINK OUTPUT dell'unità master agli ingressi LINE INPUT degli slave con cavi XLR. Configurare gli indirizzi IP individuali tramite l'applicazione (scheda DEVICES) e inserire gli indirizzi degli slave nel campo FIRST/SECOND SLAVE IP ADDRESS.

Come passare dalla sorgente XLR al lettore USB?

Sul pannello frontale, premere l'encoder rotativo e tenerlo premuto per circa 2 secondi. Il LED indica la sorgente attiva (XLR o PLAYER). È anche possibile cambiare la sorgente nell'applicazione Web, scheda DEVICES, sezione INPUT.

Quali formati audio sono supportati dal lettore USB?

Il lettore interno supporta i formati mp3, ogg, flac, wav e aiff. Il file system consigliato è FAT32. Collegare una chiavetta USB alla porta sul retro e accedere ai brani tramite la scheda PLAYER dell'applicazione.

Come ripristinare l'apparecchio alle impostazioni di fabbrica?

Individuare il pulsante RESET sul retro dell'apparecchio (incassato). Premere finché l'apparecchio non si riavvia (l'anello LED anteriore ruota). Attenzione: cancella tutti gli utenti e ripristina la password predefinita 'admin'.

Cosa fare se il fusibile salta?

Scollegare l'apparecchio e sostituire il fusibile con uno dello stesso tipo e calibro: T 630 mA 250 V. Se il fusibile salta di nuovo, contattare un centro di riparazioni autorizzato; non utilizzare un fusibile di valore diverso.

Posso usare l'apparecchio con altoparlanti passivi?

Sì, ma le uscite sono linee bilanciate (livello linea). È necessario collegare un amplificatore di potenza tra il Grand Audition MKII e gli altoparlanti passivi. Le uscite non sono progettate per alimentare direttamente altoparlanti passivi.

Qual è la differenza tra le modalità SINGLE e MULTI?

In modalità SINGLE, una sola uscita (o coppia stereo) può essere attivata alla volta in ciascun gruppo (altoparlanti e subwoofer). In modalità MULTI, è possibile attivare più uscite contemporaneamente. La selezione avviene nell'applicazione Web o tramite i pulsanti sul pannello frontale.

Come pulire e mantenere l'apparecchio?

Utilizzare un panno asciutto e morbido per pulire il case. Non aprire mai l'apparecchio; non contiene parti sostituibili dall'utente (tranne il fusibile). Assicurarsi che le feritoie di ventilazione non siano ostruite. In caso di problemi, contattare un servizio autorizzato.

MANUALE UTENTE Grand Audition MKII Palmer

CABLAGGIO E MESSA IN FUNZIONE 115

ESEMPIO DI CABLAGGIO 116

CONNETTORI, ELEMENTI DI COMANDO E VISUALIZZAZIONE 116

CONTROLLO TRAMITE APP 118

COLLEGAMENTO VIA CAVO TRAMITE ETHERNET 119

COLLEGAMENTO SENZA FILI TRAMITE WLAN 120

COLLEGAMENTO IN CASCATA DI GRAND AUDITION MK2 121

APP DI CONTROLLO BASATA SU BROWSER 122

MAIN - MAIN MUTE - SELECT MODE - AUDIO PLAYER 122

DEVICES 124

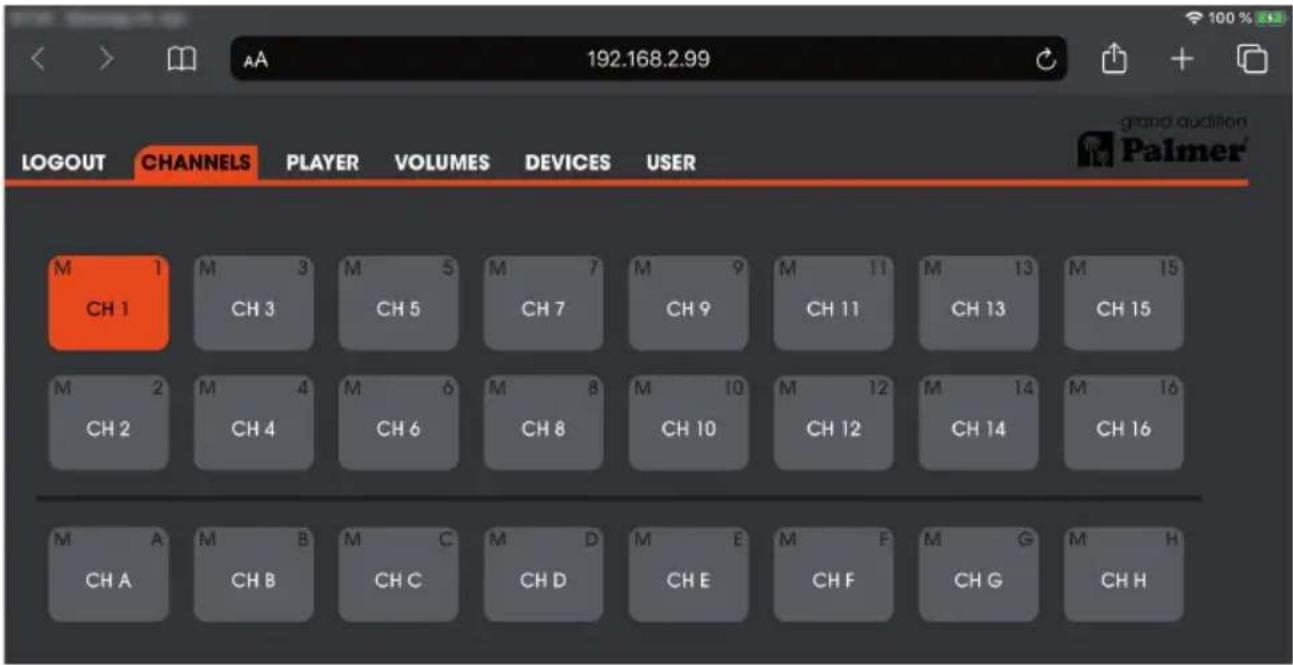

CHANNELS 125

PLAYER 126

VOLUMES 128

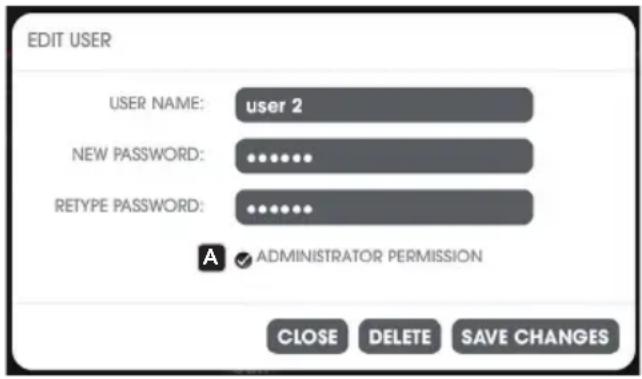

USER 129

DIAGRAMMA DI FLUSSO DEL SEGNALE 131

DATI TECNICI 132

DICHIARAZIONI DEL PRODUTTORE 134

ENGLISH

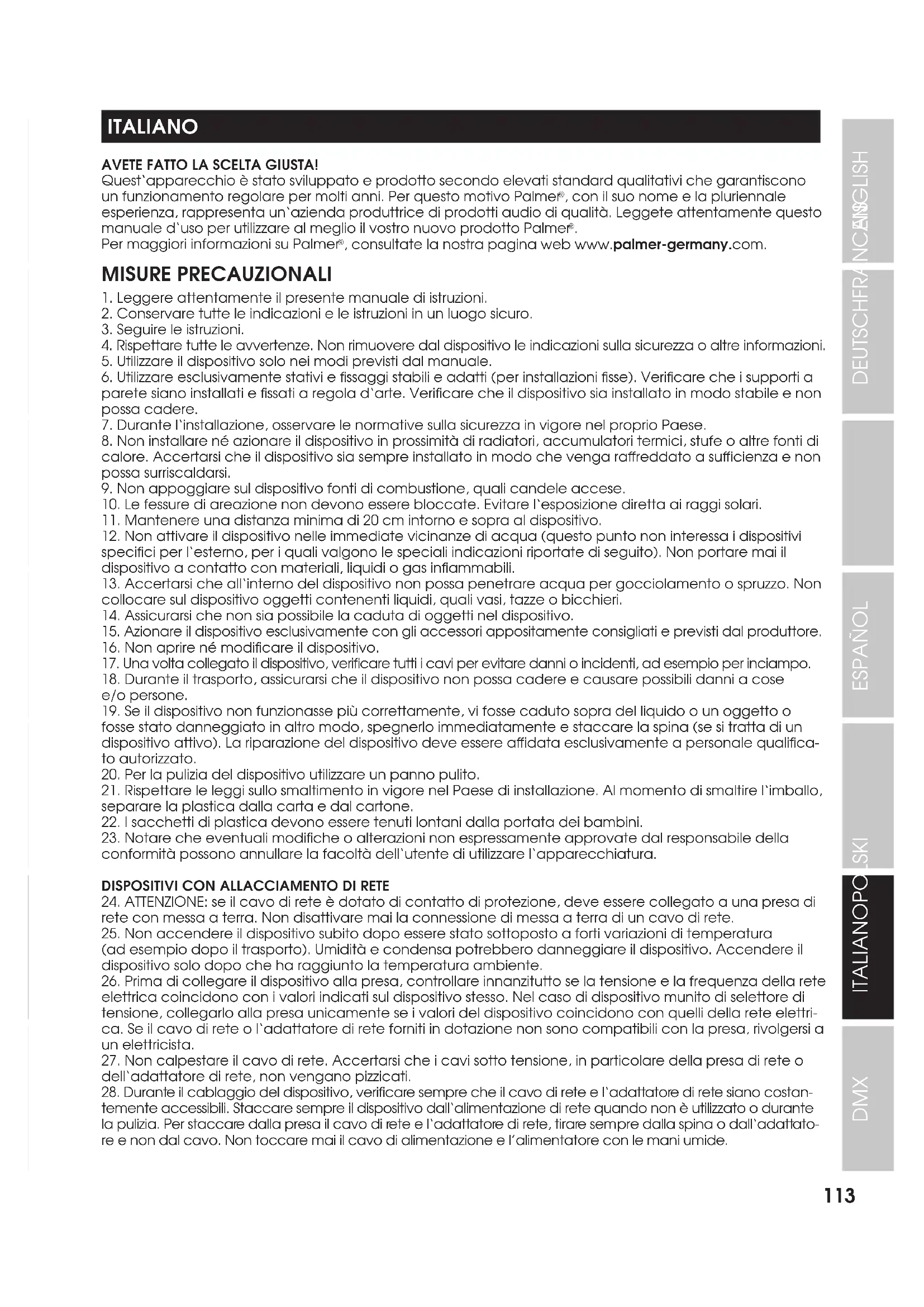

Quest'apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo Palmer ^® , con il suo nome e la pluriennale esperienza, rappresenta un'azienda produttrice di prodotti audio di qualità. Leggete attentamente questo manuale d'uso per utilizzare al meglio il vostro nuovo prodotto Palmer ^® .

Per maggiori informazioni su Palmer ^® , consultate la nostra pagina web www.palmer-germany.com.

MISURE PRECAUZIONALI

1. Leggere attentamente il presente manuale di istruzioni.
2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni.
5. Utilizzare il dispositivo solo nei modi previsti dal manuale.
6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
7. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.
8. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficienza e non possa surriscaldarsi.
9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere bloccate. Evitare l'esposizione diretta ai raggi solari.
11. Mantenere una distanza minima di 20 cm intorno e sopra al dispositivo.
12. Non attivare il dispositivo nelle immediate vicinanze di acqua (questo punto non interessa i dispositivi specifici per l'esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas infiammabili.
13. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.
14. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.
15. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
16. Non aprire né modificare il dispositivo.
17. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
18. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
19. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altro modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.
20. Per la pulizia del dispositivo utilizzare un panno pulito.
21. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione. Al momento di smaltire l'imballo, separare la plastica dalla carta e dal cartone.
22. I sacchetti di plastica devono essere tenuti lontani dalla portata dei bambini.
23. Notare che eventuali modifiche o alterazioni non espressamente approvate dal responsabile della conformità possono annullare la facoltà dell'utente di utilizzare l'apparecchiatura.
24. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
25. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
26. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.
27. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
28. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costantemente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare dalla presa il cavo di rete e l'adattatore di rete, tirare sempre dalla spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.

DISPOSITIVI CON ALLACCIAMENTO DI RETE

1. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata.
2. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.
3. Per staccare completamente il dispositivo dalla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete dalla presa.
4. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, però, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persone o di altro genere. Prestare quindi la più scrupolosa attenzione durante la posa dei cavi.
5. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete dalla presa.
6. Il dispositivo non deve essere utilizzato da persone (compresi i bambini) con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza.
7. I bambini devono essere istruiti a non giocare con il dispositivo.
8. Se il cavo di alimentazione del dispositivo è danneggiato, quest'ultimo non deve essere utilizzato. Il cavo di alimentazione deve essere sostituito con un cavo appropriato o un'unità speciale da un centro di assistenza autorizzato.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'interno del dispositivo non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale qualificato.

Il triangolo equilatero con il simbolo del lampo segnala la presenza di tensioni pericolose non isolate all'interno dell'apparecchio che possono causare scosse elettriche.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Avvertimento! Questo dispositivo è destinato per l'utilizzo a un'altitudine non superiore ai 2.000 metri sul livello del mare.

Avvertimento! Questo dispositivo non è destinato all'uso nei climi tropicali.

ATTENZIONE! PRODOTTI AUDIO con LIVELLI SONORI ELEVATI!

Questo dispositivo è destinato a uso professionale. Il suo utilizzo in ambito commerciale è soggetto alle normative e alle direttive nazionali vigenti in materia di prevenzione di infortuni. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute. Danni all'udito provocati da un'esposizione prolungata a un livello sonoro elevato: l'utilizzo di questo prodotto può generare elevati livelli di pressione sonora (SPL) che possono provocare danni irreparabili all'udito di artisti, collaboratori e spettatori. Evitare l'esposizione prolungata a livelli sonori elevati, superiori a 90 dB.

INTRODUZIONE

Il sistema di commutazione per altoparlanti Palmer Grand Audition MK2 nel formato da 19" è lo strumento ideale per controllare fino a 16 altoparlanti singoli oppure 8 coppie di altoparlanti più fino a 8 subwoofer. Dispone di un ingresso stereo bilanciato con connettori XLR e di un lettore musicale interno con collegamento USB. Il controllo viene effettuato manualmente direttamente dal dispositivo oppure a distanza tramite un'app basata su browser. Grazie all'instradamento del segnale analogico, la riproduzione audio è priva di latenza e colorazione del suono.

CARATTERISTICHE

• Telecomando senza fili e intuitivo, basato su browser
  • 24 uscite di linea bilanciate commutabili
• Regolazione del volume personalizzata per tutte le uscite
• Modalità multi output, funzione splitter semplice
• Modalità di uscita mono e stereo
• Segnale analogico di alta qualità
• Commutazione dei canali priva di latenza e rumori
  • Media player integrato e ingressi di linea XLR
• Ampliabile con fino a 2 unità aggiuntive

DOTAZIONE:

Grand Audition MK2, cavo di alimentazione, manuale d'uso

CABLAGGIO E MESSA IN FUNZIONE

Prima della messa in funzione, prestare attenzione ai dati tecnici di tutti i componenti, come il livello di uscita massimo dei dispositivi di riproduzione e il livello di ingresso massimo del sistema di commutazione per altoparlanti e degli altoparlanti o finali di potenza collegati attivi. In caso di dubbi, affidarsi a un tecnico audio esperto. Per il cablaggio utilizzare cavi di alta qualità e, se possibile, bilanciati. Di seguito vengono descritti il cablaggio e la messa in funzione del sistema di commutazione per altoparlanti con altoparlanti attivi; la procedura può però essere riprodotta anche per il cablaggio e la messa in funzione con un finale di potenza e altoparlanti passivi.

• Prima di iniziare il cablaggio, spegnere tutti i dispositivi che verranno collegati al sistema di commutazione per altoparlanti e impostare il volume di tutti i dispositivi al minimo.
• A cablaggio effettuato, accendere per ultimi gli altoparlanti e i finali di potenza collegati.
• Per evitare improvvisi salti di volume durante la commutazione delle uscite degli altoparlanti, impostare il volume degli altoparlanti collegati allo stesso livello.

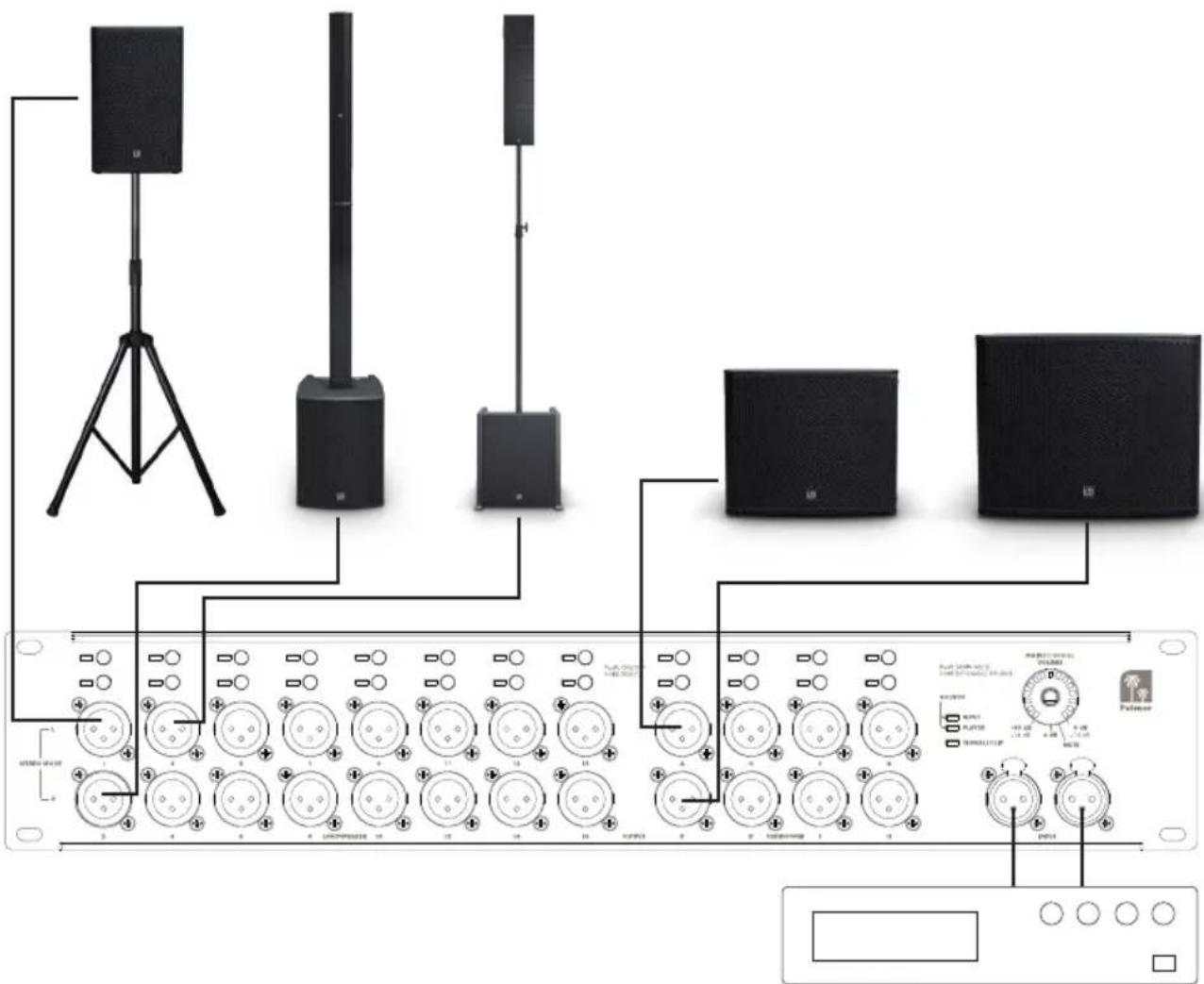

ESEMPIO DI CABLAGGIO

Controllare l'interruttore per l'impostazione della tensione di esercizio prima di collegare il dispositivo alla rete elettrica. La tensione di rete del fornitore di energia elettrica e la tensione di esercizio del dispositivo devono coincidere. In caso contrario, portare l'interruttore nella posizione corrispondente alla tensione di rete del fornitore di energia elettrica (115 V o 230 V).

2 PRESA DI RETE E PORTAFUSIBILI

Presa di rete IEC con portafusibili integrato. In dotazione viene fornito un cavo di alimentazione idoneo. NOTA IMPORTANTE: sostituire il fusibile solo con un altro dello stesso tipo. Prestare attenzione alla dicitura riportata sull'alloggiamento e utilizzare un fusibile corrispondente alla tensione di alimentazione del fornitore di energia elettrica. Se il fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.

3 INTERRUTTORE DI ACCENSIONE/SPEGNIMENTO

Accendere il dispositivo prima degli altoparlanti attivi e dei finali di potenza collegati e spegnerlo dopo di essi.

4 INPUT L / R

Ingresso di linea stereo bilanciato con connettori XLR femmina a 3 poli. Gli ingressi di linea nella parte anteriore e in quella posteriore sono cablati in parallelo; utilizzare gli ingressi alternativamente (davanti o dietro).

5 LINK OUTPUT L / R

Uscita di linea stereo bilanciata con connettori XLR maschio a 3 poli. Utilizzare l'uscita di linea per inoltrare il segnale di ingresso nel collegamento a cascata di fino a tre dispositivi.

6 PRESA DI RETE

Presa di rete per il controllo del dispositivo tramite app basata su browser (risoluzione minima del display: 1024 x 768). Per il collegamento senza fili è necessario un router WLAN con un collegamento per ogni dispositivo di commutazione per altoparlanti (router WLAN non in dotazione).

7 RESET

Il pulsante di reset è incassato per evitarne l'attivazione involontaria. Premere brevemente il pulsante per ripristinare le impostazioni di rete. Tenere premuto il pulsante finché il dispositivo non si riavvia (l'indicatore LED ad anello MAIN / CHANNEL VOLUME sulla parte anteriore mostra un'animazione che ruota), per ripristinare le impostazioni di fabbrica del dispositivo. La versione del firmware del dispositivo rimane la stessa. App basata su web: con il ripristino delle impostazioni di fabbrica, vengono cancellati tutti gli utenti inseriti, il nome utente (USER) viene impostato su admin e anche la relativa password viene reimpostata su admin.

8 COLLEGAMENTO USB

Collegamento USB con presa di tipo A per collegare un dispositivo di memorizzazione USB (penna USB). I file audio salvati possono essere riprodotti tramite il player interno, controllato tramite l'app basata su web (è necessario un collegamento Ethernet diretto o un collegamento tramite router WLAN, formati audio supportati: mp3, ogg, flac, wav, aiff, file system consigliato: FAT32).

9 SERVICE

Collegamento Micro-USB. Solo per assistenza.

Uscite di linea bilanciate per il collegamento di altoparlanti attivi e finali di potenza (connettori XLR maschio a 3 poli). Le uscite possono essere configurate tramite l'app basata su web o a coppie in stereo (output 1/2, 3/4 ...) o singolarmente in mono. Con la configurazione mono, il segnale stereo presente nell'ingresso di linea o riprodotto dal player interno viene sommato automaticamente in mono.

Uscite di linea bilanciate per il collegamento di subwoofer attivi e finali di potenza (connettori XLR maschio a 3 poli). Il segnale stereo riprodotto dal player interno o presente nell'ingresso di linea viene sommato automaticamente in mono.

12 INPUT L / R

Ingresso di linea stereo bilanciato con connettori XLR femmina a 3 poli. Gli ingressi di linea nella parte anteriore e in quella posteriore sono cablati in parallelo; utilizzare gli ingressi alternativamente (davanti o dietro).

13 TASTI DI COMANDO LOUDSPEAKER E SUBWOOFER

Accendere/spegnere l'uscita (ON/OFF): I tasti di comando consentono di accendere e spegnere le uscite di linea. A tal scopo premere brevemente il tasto corrispondente. Nella configurazione stereo si può scegliere liberamente se utilizzare il tasto superiore o inferiore. Quando si spegne un'uscita, spegne anche il LED corrispondente; se invece l'uscita è accesa, il LED resta sempre acceso.

Impostazione del volume: per selezionare le uscite di linea per l'impostazione del volume, tenere premuto il tasto corrispondente finché il LED non lampeggia. Tutte le altre uscite di linea si spengono automaticamente per consentire la regolazione del volume dell'uscita di linea selezionata ruotando a piacere il codificatore rotativo/a pressione num. 14. L'impostazione viene indicata dall'anello LED (da -14 dB a +14 dB): con un'amplificazione di 0 dB lampeggiano i tre LED superiori dell'anello LED e il LED corrispondente a 0 dB A. Premere brevemente il tasto dell'uscita di linea appena impostata per terminare la regolazione del volume. Il LED smette quindi di lampeggiare. Per l'associazione di tasti, LED e uscite di linea consultare la figura accanto.

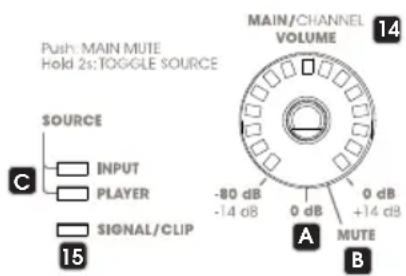

Codificatore rotativo/a pressione multifunzione e indicatore LED ad anello.

Volume generale (MAIN VOLUME): Ruotare il codificatore in senso orario per alzare il volume generale e in senso antiorario per abbassarlo. L'impostazione viene indicata dall'indicatore LED ad anello (da -80 dB a 0 dB); con un'amplificazione di 0 dB si illumina l'indicatore LED inferiore, corrispondente a 0 dB A. L'impostazione del volume delle uscite di linea viene descritta dettagliatamente al punto 13 Impostazione del volume.

Silenziare tutte le uscite (MAIN MUTE): premere brevemente il codificatore per silenziare tutte le uscite di linea LOUDSPEAKER e SUBWOOFER. Premere di nuovo brevemente il codificatore per ripristinare il volume. In fase di silenziamento, si illumina l'indicatore LED rosso MUTE dell'indicatore LED ad anello B. Se viene rimosso il silenziamento il LED MUTE si spegne.

Commutazione della sorgente del segnale (TOGGLE SOURCE): per commutare le sorgenti di segnale INPUT e PLAYER, tenere premuto il codificatore per circa 2 secondi. La sorgente di segnale attivata viene indicata dall'indicatore LED corrispondente C.

Indicatore LED a due colori multifunzione.

Ingresso di linea INPUT: per assicurarsi che il livello di ingresso dell'ingresso di linea INPUT non venga sovraccaricato dal segnale audio di un dispositivo di riproduzione esterno, spegnere preventivamente tutte le uscite OUTPUT LOUDSPEAKER e SUBWOOFER (v. punto 13). Se è presente un segnale e il LED non si illumina, il livello di ingresso non è sovraccarico; se il LED si accende brevemente o resta acceso mostrando il colore rosso, occorre ridurre il livello dell'uscita del dispositivo di riproduzione oppure impostare su un livello più basso l'amplificazione dell'ingresso (Input Gain) tramite l'app basata su web.

Uscite di linea OUTPUT LOUDSPEAKER e SUBWOOFER: se è presente un segnale su una o più uscite di linea, il LED si illumina di verde; se un'uscita viene sovraccaricata con un segnale dal livello troppo alto, il LED si illumina di rosso. Ridurre il livello dell'uscita di linea corrispondente come descritto nel punto 13 oppure effettuare la modifica dall'app basata su web.

CONTROLLO TRAMITE APP

In linea di massima, è possibile collegare Grand Audition MK2 a ogni terminale compatibile con Ethernet o WLAN. In questo caso il sistema operativo utilizzato è di secondaria importanza perché Grand Audition MK2 viene controllato tramite browser. Sono ideali i computer con i sistemi operativi Windows, Apple e Linux, nonché i tablet con iOS e Android. I browser consigliati sono Chrome, Safari e Firefox. La risoluzione dello schermo del computer o del tablet deve essere pari ad almeno 1024 x 768 pixel e il display deve essere disposto in orizzontale. Gli smartphone non sono indicati per il controllo tramite app a causa della dimensioni ridotte del display.

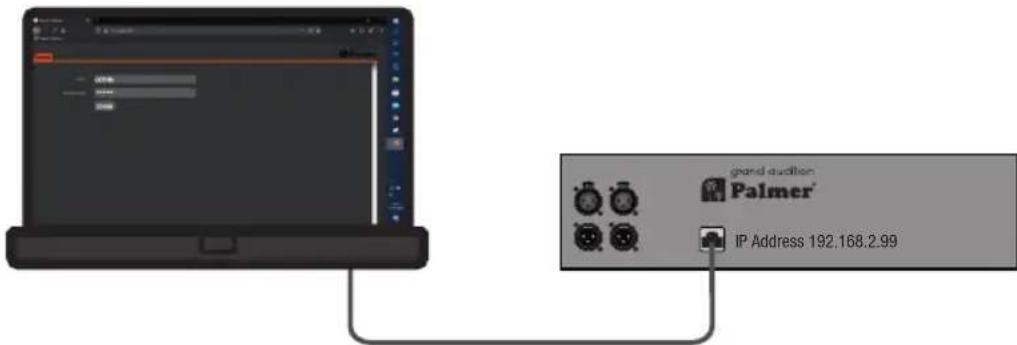

COLLEGAMENTO VIA CAVO TRAMITE ETHERNET

Per effettuare il collegamento via cavo, utilizzare l'interfaccia Ethernet del computer e collegarla direttamente a quella del Grand Audition MK2 tramite un cavo Ethernet (min. CAT5e). Accendere Grand Audition MK2. Nelle impostazioni di sistema del computer, alla voce "Proprietà" del protocollo Internet versione 4 (TCP/IPv4) inserire manualmente l'indirizzo IP 192.168.2.1 e la subnet mask 255.255.255.0 e confermare (i valori si immettono in modo simile per tutti i sistemi operativi, v. la figura di esempio sotto).

WINDOWS

Queste impostazioni sono necessarie alla prima configurazione del collegamento, dato che l'indirizzo IP e la subnet mask del Grand Audition MK2 sono impostate di fabbrica su 192.168.2.99 e 255.255.255.0 rispettivamente e il valore di IPv4 deve essere riportato nello spazio degli indirizzi definito. Se necessario, le impostazioni possono essere modificate in un secondo momento (v. app di controllo Grand Audition: DEVICES, punto 4 Network). Nella barra degli indirizzi del browser immettere l'indirizzo IP 192.168.2.99 e confermare con ENTER (←). Si apre così l'app di controllo Grand Audition con la finestra di LOGIN. Consiglio: salvare questo indirizzo tra i preferiti nel browser.

Per il collegamento senza fili al Grand Audition MK2 è necessario disporre anche di un router WLAN, da configurare tramite un'app basata su web. Stabilire un collegamento WLAN al router tramite il computer o il tablet, inserire nella barra degli indirizzi del browser l'indirizzo per l'apertura dell'app di configurazione e confermare con ENTER (←). Attenersi alle informazioni riportate nel manuale di istruzioni del router WLAN. Alla voci Rete (Network) e LAN immettere l'indirizzo IP 192.168.2.1 e la subnet mask 255.255.255.0, quindi salvare l'inserimento (v. la figura di esempio sotto).

Queste impostazioni sono necessarie alla prima configurazione del collegamento, dato che l'indirizzo IP e la subnet mask del Grand Audition MK2 sono impostate di fabbrica su 192.168.2.99 e 255.255.255.0 rispettivamente e i valori nelle impostazioni LAN del router WLAN devono essere riportati nello spazio degli indirizzi definito. Se necessario, le impostazioni possono essere modificate in un secondo momento (v. app di controllo Grand Audition: DEVICES, punto 4 Network).

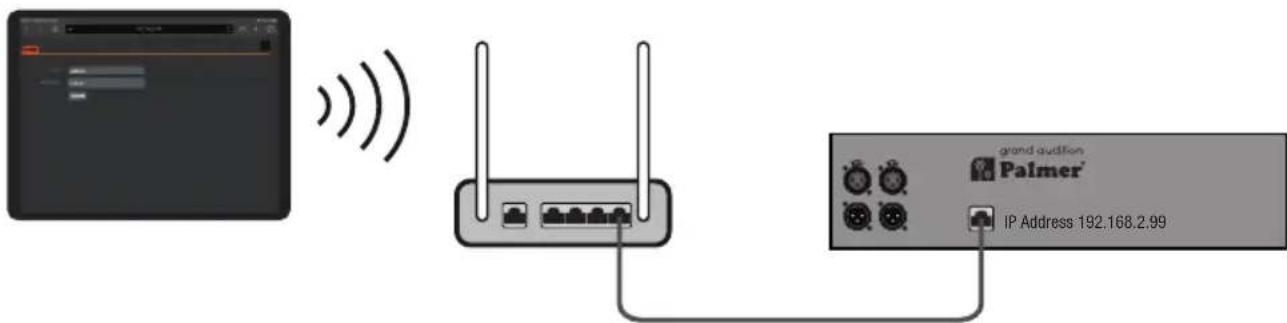

Collegare l'interfaccia Ethernet del Grand Audition MK2 alla porta LAN del router WLAN utilizzando un cavo Ethernet (min. CAT5e) e accendere il dispositivo. Nella barra degli indirizzi del browser immettere l'indirizzo IP 192.168.2.99 e confermare con ENTER (←). Si apre così l'app di controllo Grand Audition con la finestra di LOGIN. Consiglio: salvare questo indirizzo tra i preferiti nel browser.

È possibile collegare in cascata fino a 3 Grand Audition MK2, che possono essere controllati contemporaneamente via cavo o tramite WLAN da un computer o un tablet. A tal scopo, utilizzare un commutatore Ethernet o un router WLAN provvisto di almeno 3 porte LAN (nell'esempio sotto è raffigurato un router WLAN). Gli indirizzi IP devono essere impostati separatamente e in successione per ogni dispositivo prima di mettere in funzione tutti i dispositivi insieme. Le impostazioni devono essere riportate nell'app basata su web Grand Audition alla voce DEVICES e, per ogni dispositivo, si dovrà inserire il relativo indirizzo IP nello spazio degli indirizzi definito (ad es. unità master: 192.168.2.99, unità slave 1: 192.168.2.98, unità slave 2: 192.168.2.97), quindi confermare facendo clic su Change & Restart.

Collegare le interfacce Ethernet del Grand Audition MK2 alle porte LAN del router WLAN utilizzando dei cavi Ethernet (min. CAT5e) e accendere i dispositivi. Nella barra degli indirizzi del browser immettere l'indirizzo IP 192.168.2.99, confermare con ENTER (←) ed effettuare il login (LOGIN). Con questo indirizzo IP, Grand Audition MK2 è automaticamente l'unità master. Fare clic sulla scheda DEVICES e, sotto Linked Grand Auditions alla voce FIRST SLAVE IP ADDRESS, immettere l'indirizzo IP della prima unità slave (nell'esempio 192.168.2.98) e, alla voce SECOND SLAVE IP ADDRESS, l'indirizzo IP della seconda unità slave (nell'esempio 192.168.2.97). I dispositivi vengono riconosciuti immediatamente e gli elementi di comando virtuali alle voci CHANNELS e VOLUMES vengono ampliati di conseguenza. Ora collegare il LINK OUTPUT L + R dell'unità master al LINE INPUT L + R dell'unità slave 1 e il LINK OUTPUT L + R dell'unità slave 1 con il LINE INPUT L + R dell'unità slave 2 utilizzando cavi XLR bilanciati.

APP DI CONTROLLO BASATA SU BROWSER

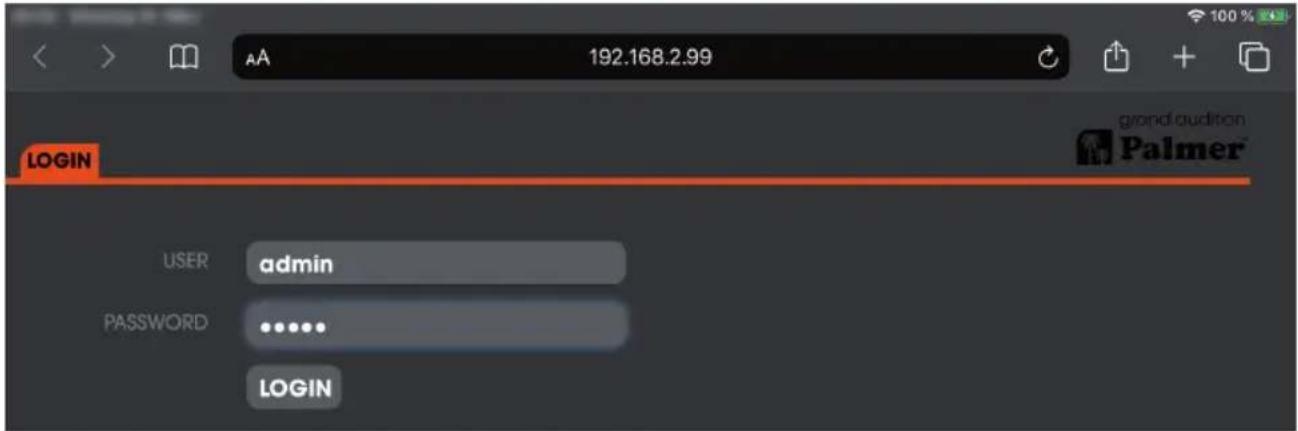

Nella finestra di login, alla voce USER, immettere admin e, alla voce PASSWORD, immettere nuovamente admin, quindi fare clic sul pulsante LOGIN (modificare il nome utente e la password dalla scheda USER). Per disconnettersi, fare clic su LOGOUT.

AA 192.168.2.99 GOIN USER admin PASSWORD .......... LOGIN grand audition Palmer

AA 192.168.2.99 LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER logout grand Audition Palmer

Se, durante il login, si immette la password sbagliata o un nome utente che non corrisponde alla password, la procedura di login verrà bloccata e apparirà un messaggio di errore corrispondente: "Can't login: Unknown User or Password", in italiano: "Impossibile effettuare l'accesso: nome utente sconosciuto o password sconosciuta".

Can't login: Unknown User or Password

In caso di perdita del nome utente e/o della password, Grand Audition MK2 può essere resettato alle impostazioni di fabbrica (v, CONNESSIONI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE, Punto 7. RESET). Il ripristino delle impostazioni di fabbrica comporta, tra l'altro, la reimpostazione del nome utente (USER) su admin, la reimpostazione della relativa password su admin e la cancellazione di tutti gli utenti inseriti.

AVVISO

Fare clic sulle schede CHANNELS, PLAYER, VOLUMES, DEVICES e USER per aprire la finestra corrispondente e applicare le impostazioni desiderate. La scheda della finestra aperta è evidenziata in arancione. I pulsanti del valore e dello stato nelle finestre corrispondenti sono anch'essi evidenziati in arancione non appena il valore o lo stato viene selezionato con un clic.

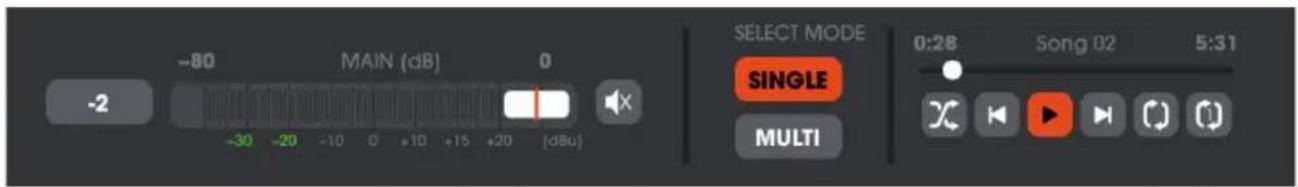

MAIN - MAIN MUTE - SELECT MODE - AUDIO PLAYER

Gli elementi di comando virtuali del volume MAIN, MAIN MUTE, la modalità di attivazione SELECT MODE e il player audio si trovano sempre sotto una finestra aperta nell'app basata su web (ad eccezione della finestra di LOGIN), agevolandone così l'accesso in qualsiasi momento.

-80 MAIN (dB) 0 -2 -30 -20 -10 0 *10 +15 +20 (dBu) SELECT MODE SINGLE MULTI 0:28 Song 02 5:31

MAIN

Controllo del volume generale di tutte le uscite di linea, incluse le unità collegate a cascata. Spostare il fader virtuale con il mouse o scorrendo nella posizione desiderata per quanto riguarda il volume. È inoltre possibile immettere direttamente con la tastiera il valore desiderato nell'apposito campo accanto al fader virtuale e confermare quindi l'inserimento con Enter (←). Le cifre sotto al fader virtuale sono anche campi di visualizzazione del livello che vengono evidenziati non appena un segnale audio raggiunge il livello corrispondente (da -30 a +10 = verde / +15 = giallo / +20 = rosso, ridurre il livello per evitare distorsioni).

-80 MAIN (dB) 0 -30 -20 -10 0 +10 +15 +20 (dBu)

MAIN MUTE

Fare clic sul simbolo dell'altoparlante per silenziare (Mute) il segnale generale e farvi clic nuovamente per rimuovere il silenziamento (Unmute). In caso di silenziamento attivo, il simbolo dell'altoparlante è evidenziato in arancione; se il silenziamento non è attivo, si presenterà grigio.

SELECT MODE

SINGLE (pulsante evidenziato in arancione, se è attiva questa modalità): è possibile attivare al massimo un'uscita di linea mono o stereo dei canali da 1 a 16 più un'uscita dei canali da A ad H. I canali mono o stereo da 1 a 16 formano un gruppo indipendente e i canali mono da A ad AH costituiscono un secondo gruppo indipendente. Non appena si attiva un altro canale dello stesso gruppo, il canale precedentemente attivo viene disattivato in automatico.

MULTI (pulsante evidenziato in arancione, se è attiva questa modalità): è possibile attivare e disattivare a piacere tutte le uscite.

Unmute
Mute

SELECT MODE SINGLE MULTI

AUDIO-PLAYER

Il player audio integrato supporta i formati mp3, ogg, flac, wav e aiff. Collegare un dispositivo di memorizzazione USB (penna USB, file system consigliato: FAT32) su cui sono stati salvati i file audio alla presa USB sul retro del dispositivo. Le informazioni relative ai campi di visualizzazione e ai pulsanti del player sono riportate nell'immagine sottostante ("ripetere il titolo in riproduzione" solo in abbinamento a "ripetere tutti i titoli").

Tempo trascorso Tito lo canzone Tempo rimasto 0:11 Song 1 3:34 Barra di scorrimento Riproduzione casuale Ripeti il titolo in riproduzione Titolo precedente Play / Pausa Titolo successivo Ripeti tutti i titoli

DEVICES

Fare clic sulla scheda DEVICES per aprire la finestra di visualizzazione e modifica delle impostazioni del dispositivo. Qui è possibile modificare a piacere la sorgente del segnale, l'amplificazione di ingresso, la modalità di uscita e le impostazioni di rete dei dispositivi Grand Audition MK2 collegati. Scorrere verso l'alto o verso il basso per rendere visibili i pulsanti e i campi di immissione desiderati.

1 The version of the actual software is v0-1-2. 2 Input SOURCE XLR PLAYER XLR GAIN -6 dB 0 dB +6 dB +20 dB 3 Output TOP CHANNELS STEREO MONO 4 Network IP ADDRESS 192.168.2.99 NETWORK MASK 255.255.255.0 DEFAULT GATEWAY 192.168.2.1 DOMAIN NAME SERVERS 8.8.8.8 Change & Restart 5 Linked Grand Auditions First Slave FIRST SLAVE IP ADDRESS 192.168.2.98 TOP CHANNELS STEREO MONO Second Slave SECOND SLAVE IP ADDRESS 192.168.2.97 TOP CHANNELS STEREO MONO

1 SOFTWARE

Indicazione della versione software del dispositivo.

2 INPUT

SOURCE: selezione della sorgente del segnale del dispositivo master e impostazione dell'amplificazione in ingresso.

XLR: ingressi XLR a 3 poli bilanciati L e R sulla parte anteriore o posteriore del dispositivo (INPUT L + R), PLAYER: player audio con presa di collegamento USB di tipo A sul retro del dispositivo.

XLR GAIN: impostazione dell'amplificazione in ingresso degli ingressi XLR per adeguarsi al dispositivo di riproduzione collegato (mixer, lettore CD...). Nei dispositivi di riproduzione con un livello di uscita alto, sono indicati i valori 0 dB o -6 dB. Nei dispositivi con un livello di uscita basso, selezionare un'amplificazione in ingresso più alta, come +6 dB o +20 dB.

Se gli ingressi XLR sono attivati come sorgente del segnale, la scheda PLAYER si presenta grigia e non può essere selezionata.

3 OUTPUT

Configurare le uscite XLR bilanciate da 1 a 16 come uscite stereo (da CH 1/2 a CH 15/16) o uscite mono (da CH 1 a CH 16).

4 NETWORK

Impostazione dell'indirizzo IP, della subnet mask, del gateway predefinito e del Domain Name Server. Per confermare l'eventuale modifica dell'impostazione, fare clic su Change & Restart. In seguito alla conferma, il dispositivo si riavvia.

5 LINKED GRAND AUDITIONS

È possibile collegare in cascata fino a tre dispositivi Grand Audition MK2 e controllarli con l'app basata su web. La prima unità slave (First Slave) viene impostata da FIRST SLAVE IP ADDRESS (indirizzo IP della prima unità slave) e TOP CHANNELS (STEREO / MONO). La seconda unità slave (Second Slave) viene impostata da SECOND SLAVE IP ADDRESS (indirizzo IP della seconda unità slave) e TOP CHANNELS (STEREO / MONO).

CHANNELS

Fare clic sulla scheda CHANNELS per aprire la finestra di attivazione e disattivazione dei canali. Il gruppo con i canali mono e stereo è dotato, per impostazione predefinita, di numeri (da CH 1 a CH 16 o da CH 1/2 a CH 15/16), mentre il secondo gruppo con i canali mono è provvisto di lettere (da CH A a CH H). Tuttavia, i canali possono essere contrassegnati singolarmente (v. scheda VOLUMES). I gruppi di canali sono separati visivamente da una linea divisoria. Se necessario, scorrere verso l'alto o verso il basso per rendere visibili i canali desiderati. Per attivare o disattivare il canale desiderato, fare clic sul pulsante corrispondente. Il pulsante di un canale attivato è evidenziato in arancione.

192.168.2.99 GOOGUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer M 1 M 3 M 5 M 7 M 9 M 11 M 13 M 15 CH 1 CH 3 CH 5 CH 7 CH 9 CH 11 CH 13 CH 15 M 2 M 4 M 6 M 8 M 10 M 12 M 14 M 16 CH 2 CH 4 CH 6 CH 8 CH 10 CH 12 CH 14 CH 16 M A M B M C M D M E M F M G M H CH A CH B CH C CH D CH E CH F CH G CH H

In caso di collegamento a cascata di due o tre dispositivi Grand Audition MK2, in alto verrà indicato il gruppo con i canali mono o stereo dell'unità master e sotto il gruppo con i canali mono o stereo dell'unità o delle unità slave (nell'esempio sottostante un'unità master e un'unità slave). I canali dell'unità slave sono contrassegnati con M, quelli delle unità slave con S1 e S2. Il gruppo con i canali mono e stereo è dotato, per impostazione predefinita, di numeri (da CH 1 a CH 16 o da CH 1/2 a CH 15/16), mentre il secondo gruppo con i canali mono è provvisto di lettere (da CH A a CH H). Tuttavia, i canali possono essere contrassegnati singolarmente (v. scheda VOLUMES). I gruppi di canali sono separati visivamente da una linea divisoria. Se necessario, scorrere verso l'alto o verso il basso per rendere visibili i canali desiderati.

192.168.2.99 GOOGUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer M 112 M 314 M 516 M 718 M 9110 M 11112 M 1314 M 1516 CH 1/2 CH 3/4 CH 5/6 CH 7/8 CH 9/10 CH 11/12 CH 13/14 CH 15/16 S1 1 S1 3 S1 5 S1 7 S1 9 S1 11 S1 13 S1 15 CH 1 CH 3 CH 5 CH 7 CH 9 CH 11 CH 13 CH 15 S1 2 S1 4 S1 6 S1 8 S1 10 S1 12 S1 14 S1 16 CH 2 CH 4 CH 6 CH 8 CH 10 CH 12 CH 14 CH 16 M A M B M C M D M E M F M G M H CH A CH B CH C CH D CH E CH F CH G CH H S1 A S1 B S1 C S1 D S1 E S1 F S1 G S1 H CH A CH B CH C CH D CH E CH F CH G CH H

PLAYER

Dopo aver collegato il dispositivo di memorizzazione USB all'interfaccia corrispondente sul retro del dispositivo, verrà visualizzata l'informazione "USB | Loading audio files..." nella parte superiore della finestra (in italiano: "USB | Caricamento file audio").

192.168.2.99 USB | Loading audio files... LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer

Se, durante il caricamento dei file audio, si verifica un errore (nessun file audio oppure file audio non supportati), verrà visualizzata l'informazione "USB | Failure loading audio files!" nella parte superiore della finestra (in italiano: "USB | Errore durante il caricamento dei file audio!"). Controllare il dispositivo di memorizzaione o i file salvati su di esso (formati audio supportati: mp3, ogg, flac, wav, aiff, file system consigliato: FAT32).

192.168.2.99 ERROR | Failure loading audio files! LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer®

In seguito al caricamento dei file audio, fare clic sulla scheda PLAYER per visualizzare i file audio salvati sul dispositivo di memorizzazione USB collegato. Se l'elenco dei titoli è più lungo dello spazio disponibile nel campo di visualizzazione, scorrere verso l'alto o verso il basso per visualizzare i titoli desiderati. Fare clic su un titolo per selezionarlo e avviarne la riproduzione. Il pulsante del titolo attualmente selezionato è evidenziato in arancione.

192.168.2.99 LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand-audition Palmer Song 1 Song 2 Song 3 Song 4 -60 MAIN (dB) 0 -20 -30 -20 -10 0 +10 +15 +20 (dBv) SELECT MODE SINGLE MULTI 0:11 Song 1 3:34

STRUTTURA MEMORIA

Livello 1 = livello superiore della memoria (titoli non inseriti in cartelle), titoli in ordine alfabetico nell'elenco dei titoli in alto.

Livello 2 = cartelle in ordine alfabetico, all'interno delle cartelle i titoli sono elencati in ordine alfabetico. Le cartelle non vengono visualizzate.

Penna USB Elenco	dei titoli
Livello 1 (canzoni presenti nel livello superiore della memoria, senza cartelle)	Canzone 1
	Canzone 2
	Canzone 3
	I
	Canzone x
Livello 2 (canzoni nella cartella A)	Canzone 1-(A)
	Canzone 2-(A)
	Canzone 3-(A)
	I
	Canzone x-(A)
Livello 2 (canzoni nella cartella B)	Canzone 1-(B)
	Canzone 2-(B)
	Canzone 3-(B)
	I
	Canzone x-(B)
Livello 2 (canzoni nella cartella C)	Canzone 1-(C)
	Canzone 2-(C)
	Canzone 3-(C)
	I
	Canzone x-(C)

VOLUMES

Fare clic sulla scheda VOLUMES per visualizzare i fader virtuali dei canali disponibili. Scorrere verso l'alto o verso il basso per rendere visibili i canali desiderati. Il canale desiderato può essere attivato o disattivato facendo clic sul pulsante corrispondente A, Il pulsante di un canale attivato è evidenziato in arancione. Spostare il fader virtuale del canale desiderato B con il mouse o scorrendo nella posizione desiderata per quanto riguarda il volume. Sopra al fader virtuale si trova il nome del canale C, che corrisponde al canale fisico del dispositivo o dei dispositivi Grand Audition MK2 e non può essere modificato.

Esempi: "M CHANNEL 1/2" corrisponde a "canale 1/2 dell'unità master", "S1 CHANNEL 3" corrisponde a "canale 3 dell'unità slave 1" e "S2 CHANNEL 7/8" corrisponde a "canale 7/8 dell'unità slave 2".

192.168.2.99 LOGOUT CHANNELS PLAYER VOLUMES DEVICES USER grand audition Palmer C -14 M CHANNEL 1/2 (dB) +14 A B DCH 1/2: edit -30 -20 -10 0 +10 +15 +20 (dBu) -14 M CHANNEL 3/4 (dB) +14 CH 3/4: edit

I canali possono essere nominati singolarmente facendo clic sul pulsante edit D corrispondente e immettendo il nome desiderato nel campo di immissione New Channel Name che si apre. Per salvare l'immissione, fare clic su Save changes. Per interrompere l'immissione, fare clic su Close.

RENAME CHANNEL 1/2 New Channel Name: CH 1/2 Close Save changes

USER

Fare clic sulla scheda USER (utente), per gestire i nomi utente e le password.

Alla voce Current User viene visualizzato l'utente attualmente collegato (nell'esempio admin). L'utente in questione può salvare una nuova password immettendo prima la vecchia password (Old Password), poi la nuova password (New Password) e, di nuovo, la nuova password (Retype Password). Confermare l'immissione facendo clic su Change User Password.

Il campo di elaborazione Administration viene visualizzato solamente quando l'utente ha effettuato l'accesso con i diritti di amministratore. Un utente con diritti di amministratore dispone dell'accesso completo a tutte le funzioni dell'app e può salvare, modificare e cancellare altri utenti. Può anche assegnare o revocare ad altri utenti i diritti di amministratore. Per una panoramica dei diritti di accesso a disposizione dei singoli utenti, consultare la tabella Diritti di accesso.

Per salvare un nuovo utente, dal pannello di controllo edit corrispondente, l'utente con diritti di amministratore deve fare clic su Add New User per modificare l'account di un utente esistente. Si apre così la finestra EDIT USER. Alla voce USER NAME immettere il nome utente desiderato, alla voce PASSWORD immettere una password personalizzata e confermarla ripetendola alla voce RETYPE PASSWORD:. È inoltre possibile conferire A o revocare B all'utente i diritti di amministratore. Per concludere la procedura e salvare l'utente, fare clic su SAVE CHANGES. Per interrompere la procedura senza salvare fare clic su CLOSE, per cancellare l'utente fare clic su DELETE.

EDIT USER USER NAME: user 2 NEW PASSWORD: ••••••• RETYPE PASSWORD: ••••••• A ⚠ ADMINISTRATOR PERMISSION CLOSE DELETE SAVE CHANGES

Diritti di accesso
Utente con diritti di amministratore Utente senza diritti di amministratore
Accesso a:	LOGIN / LOGOUT	Accesso a:	LOGIN / LOGOUT
	CHANNELS CHANNELS
	PLAYER PLAYER
	VOLUMES		USER senza diritti di amministratore
	DEVICES MAIN Fader
	USER con diritti di am-ministratore		MAIN Mute
	MAIN Fader SELECT MODE
	MAIN Mute
	SELECT MODE

DIAGRAMMA DI FLUSSO DEL SEGNALE

DATI TECNICI

Denominazione articolo	PGAMK2
Dati generali
Elaborazione seg-nale	Analogico
Collegamento Ethernet	Sì
Numero ingressi 2, bilanciati
Numero uscite 24 + 2, bilanciate
Elementi di coman-do, davanti	24 tasti, 1 codificatore (manopola multifunzione)
Elementi di visualiz-zazione, davanti	2 sorgenti di segnale LED (XLR/Player), LED di segnale/clip a due colori, anello di LED per il volume master/dei canali con indicatore LED per 0 dB e Mute
Collegamenti, davanti	24 connettori XLR (m), 2 connettori XLR (f)
Elementi di coman-do, retro	Tasto di reset, selettore della tensione di rete, power on/off
Elementi di visualiz-zazione, retro	Attività di rete
Collegamenti, retro 2 connettori XLR (m), 2 connettori XLR (f), Ethernet RJ45, USB-A per penna USB, Micro USB di servizio, collegamento di rete IEC a 3 poli (connettore VDE).
Tensione di esercizio 100 V AC - 240 V AC, 50 - 60 Hz
Fusibile T 630 mA 250 V
Potenza assorbita 65 W max
Temperatura ambi-ente (in esercizio)	0 - 40 °C (umidità relativa dell'aria 60%)
Formato Rack da 19" / 2 U
Ingombro (L x H x P)	482,6 x 89,4 x 282,3 mm
Materiale cassa Metallo
Superficie cassa Rivestimento a polvere nero
Peso 5,6 kg

Elaborazione segnale

Canali di uscita 8 (stereo) / 16 (mono), canali 1 – 16; 8 (mono), canali A – H

Gain canali di uscita +/-14 dB

Sensibilità di ingresso 0 dB, -6 dB, +6 dB, +20 dB
Sovraccarico in ingresso, nominale	+21 dBu (sensibilità in ingresso 0 dB, bilanciata, <=1% THD)
	+27 dBu (sensibilità in ingresso -6 dB, bilanciata, <=1% THD)
	+15 dBu (sensibilità in ingresso +6 dB, bilanciata, <=1% THD)
	+1 dBu (sensibilità in ingresso +20 dB, bilanciata, <=1% THD)
Soppressione isofase, CMRR IEC	>75 dB (50 Hz)
	>55 dB (1 kHz)
Impedenza di ingresso	40 kOhm (bilanciata)

USCITE canali 1-16, A-H

Gain Gain
- Ingressi L & R	+34 dB (+20 dB sensibilità in ingresso, +14 dB gain canale)
- Player	+14 dB (+14 dB gain canale)
Fattore di distorsione armonica (THD+N)	<0,001% (+4 dBu segnale in ingresso, 20 Hz - 20 kHz, gain unitario, 20 kHz ampiezza di banda, ingressi L & R)
Distorsioni di inter-modulazione (IMD), SMPTE	<0,0016% (+4 dBu segnale in ingresso, 60 Hz / 7 kHz, 4:1, ingressi L & R)
Risposta in frequenza
- Ingressi L & R	20 Hz - 20 kHz (+0,1/-0,2 dB)
- Player	20 Hz - 20 kHz (+0,1/-0,7 dB)
Rapporto segnale/ rumore	>109 dB (+4 dBu segnale in ingresso, 1 kHz, gain unitario, 20 kHz ampiezza di banda, classificazione A)
- Ingressi L & R	>109 dB (0 dBFS, 24-Bit segnale player, 1 kHz, gain unitario, 20 kHz ampiezza di banda, classificazione A)
- Player
Intervallo dinamico (DNR, AES17)	>126 dB (+21 dBu segnale in ingresso, 1 kHz, gain unitario, 20 kHz ampiezza di banda, classificazione A, ingressi L & R)
	>125 dB (+1 dBu segnale di ingresso, 1 kHz, +20 dB sensibilità in ingresso, 20 kHz ampiezza di banda, classificazione A, ingressi L & R)
Livello di uscita max.
- Max	+21 dBu (bilanciato, 20 Hz - 20 kHz, >=2 kOhm, <=1% THD)
- Player	+8,5 dBu (0 dBFS, 1 kHz segnale sinusoidale, bilanciato, gain unitario)
Diafonia (canali adiacenti)	<-90 dB (+4 dBu segnale in ingresso, 100 Hz)
	<-89 dB (+4 dBu segnale in ingresso, 1 kHz)
	<-84 dB (+4 dBu segnale in ingresso, 10 kHz)

USCITE LINK L & R

Gain max
- Ingressi L & R	+20 dB (sensibilità in ingresso)
- Player	0 dB
Fattore di distorsione armonica (THD+N)	<0,0008% (+4 dBu segnale in ingresso, 20 Hz – 20 kHz, gain unitario, 20 kHz ampiezza di banda, ingressi L & R)
Distorsioni di intermodulazione (IMD), SMPTE	<0,0012% (+4 dBu segnale in ingresso, 60 Hz / 7 kHz, 4:1, ingressi L & R)
Risposta in frequenza
- Ingressi L & R	20 Hz – 20 kHz (+0,1/-0,2 dB)
- Player	20 Hz – 20 kHz (+0,1/-0,7 dB)
Rapporto segnale/ rumore
- Ingressi L & R	>113 dB (+4 dBu segnale in ingresso, 1 kHz, gain unitario, 20 kHz ampiezza di banda, classificazione A)
- Player	>111 dB (0 dBFS, 24-Bit segnale player, 1 kHz, gain unitario, 20 kHz ampiezza di banda, classificazione A)
Intervallo dinamico (DNR, AES17)	>130 dB (+21 dBu segnale in ingresso, 1 kHz, gain unitario, 20 kHz ampiezza di banda, classificazione A, ingressi L & R)
	>127 dB (+1 dBu segnale di ingresso, 1 kHz, +20 dB sensibilità in ingresso, 20 kHz ampiezza di banda, classificazione A, ingressi L & R)
Livello di uscita
- Max	+21 dBu (bilanciato, 20 Hz – 20 kHz, >=2 kOhm, <=1% THD)
- Player	+8,5 dBu (0 dBFS, 1 kHz segnale sinusoidale, bilanciato)
Diafonia canale <-117 dB (+4 dBu segnale in ingresso, 100 Hz)
		<-118 dB (+4 dBu segnale in ingresso, 1 kHz)
		<-102 dB (+4 dBu segnale in ingresso, 10 kHz)

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_PALMER5bb2340e52a8c.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziata) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrollato dei rifiuti, alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quindi essere smaltito separata-mente da altri rifiuti e riciclato nell'ottica dell'incentivazione di cicli economici sostenibili. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

Conformità CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinente):

Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017

Direttiva bassa tensione (2014/35/CE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al sito www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivere a [e-mail].
