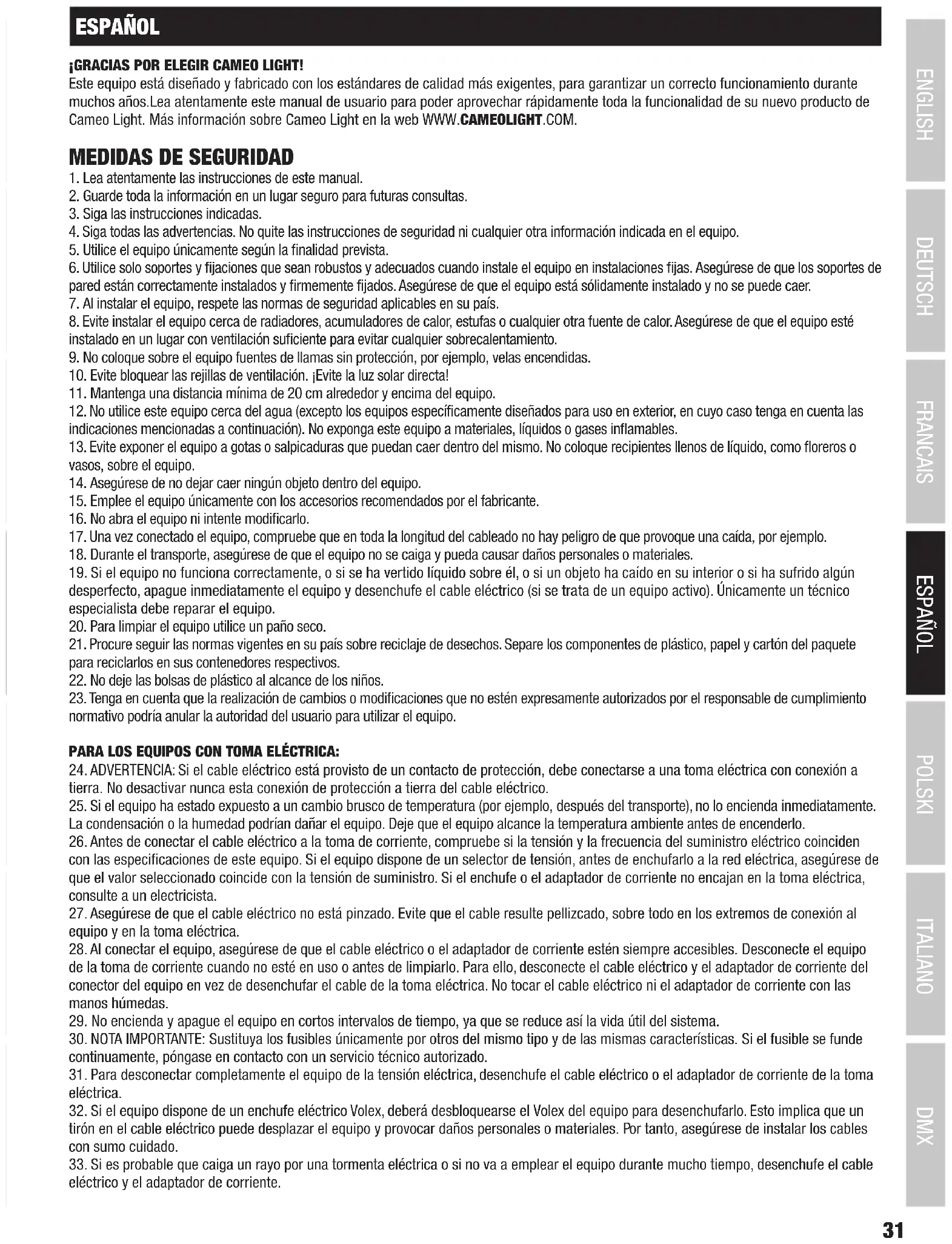

DMX ESPAÑOL ¡GRACIAS POR ELEGIR CAMEO LIGHT! Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años.Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de Cameo Light. Más información sobre Cameo Light en la web WWW.CAMEOLIGHT.COM.

MEDIDAS DE SEGURIDAD

1. Lea atentamente las instrucciones de este manual.

2. Guarde toda la información en un lugar seguro para futuras consultas.

3. Siga las instrucciones indicadas.

4. Siga todas las advertencias. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.

5. Utilice el equipo únicamente según la finalidad prevista.

6. Utilice solo soportes y fijaciones que sean robustos y adecuados cuando instale el equipo en instalaciones fijas. Asegúrese de que los soportes de pared están correctamente instalados y firmemente fijados. Asegúrese de que el equipo está sólidamente instalado y no se puede caer.

7. Al instalar el equipo, respete las normas de seguridad aplicables en su país.

8. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas o cualquier otra fuente de calor. Asegúrese de que el equipo esté instalado en un lugar con ventilación suficiente para evitar cualquier sobrecalentamiento.

9. No coloque sobre el equipo fuentes de llamas sin protección, por ejemplo, velas encendidas.

10. Evite bloquear las rejillas de ventilación. ¡Evite la luz solar directa!

11. Mantenga una distancia mínima de 20 cm alrededor y encima del equipo.

12. No utilice este equipo cerca del agua (excepto los equipos específicamente diseñados para uso en exterior, en cuyo caso tenga en cuenta las indicaciones mencionadas a continuación). No exponga este equipo a materiales, líquidos o gases inflamables. 13. Evite exponer el equipo a gotas o salpicaduras que puedan caer dentro del mismo. No coloque recipientes llenos de líquido, como floreros o vasos, sobre el equipo.

14. Asegúrese de no dejar caer ningún objeto dentro del equipo.

15. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.

16. No abra el equipo ni intente modificarlo.

17. Una vez conectado el equipo, compruebe que en toda la longitud del cableado no hay peligro de que provoque una caída, por ejemplo.

18. Durante el transporte, asegúrese de que el equipo no se caiga y pueda causar daños personales o materiales.

19. Si el equipo no funciona correctamente, o si se ha vertido líquido sobre él, o si un objeto ha caído en su interior o si ha sufrido algún desperfecto, apague inmediatamente el equipo y desenchufe el cable eléctrico (si se trata de un equipo activo). Únicamente un técnico especialista debe reparar el equipo.

20. Para limpiar el equipo utilice un paño seco.

21. Procure seguir las normas vigentes en su país sobre reciclaje de desechos. Separe los componentes de plástico, papel y cartón del paquete para reciclarlos en sus contenedores respectivos.

22. No deje las bolsas de plástico al alcance de los niños.

23. Tenga en cuenta que la realización de cambios o modificaciones que no estén expresamente autorizados por el responsable de cumplimiento normativo podría anular la autoridad del usuario para utilizar el equipo. PARA LOS EQUIPOS CON TOMA ELÉCTRICA: 24. ADVERTENCIA: Si el cable eléctrico está provisto de un contacto de protección, debe conectarse a una toma eléctrica con conexión a tierra. No desactivar nunca esta conexión de protección a tierra del cable eléctrico. 25. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. Deje que el equipo alcance la temperatura ambiente antes de encenderlo. 26. Antes de conectar el cable eléctrico a la toma de corriente, compruebe si la tensión y la frecuencia del suministro eléctrico coinciden con las especificaciones de este equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado coincide con la tensión de suministro. Si el enchufe o el adaptador de corriente no encajan en la toma eléctrica, consulte a un electricista. 27. Asegúrese de que el cable eléctrico no está pinzado. Evite que el cable resulte pellizcado, sobre todo en los extremos de conexión al equipo y en la toma eléctrica. 28. Al conectar el equipo, asegúrese de que el cable eléctrico o el adaptador de corriente estén siempre accesibles. Desconecte el equipo de la toma de corriente cuando no esté en uso o antes de limpiarlo. Para ello, desconecte el cable eléctrico y el adaptador de corriente del conector del equipo en vez de desenchufar el cable de la toma eléctrica. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas.

29. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del sistema.

30. NOTA IMPORTANTE: Sustituya los fusibles únicamente por otros del mismo tipo y de las mismas características. Si el fusible se funde continuamente, póngase en contacto con un servicio técnico autorizado. 31. Para desconectar completamente el equipo de la tensión eléctrica, desenchufe el cable eléctrico o el adaptador de corriente de la toma eléctrica. 32. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para desenchufarlo. Esto implica que un tirón en el cable eléctrico puede desplazar el equipo y provocar daños personales o materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado. 33. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho tiempo, desenchufe el cable eléctrico y el adaptador de corriente.32 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKIDMX 34. Al montar el equipo, asegúrese de que no está alimentado eléctricamente (el enchufe no debe estar conectado a la red eléctrica). 35. La acumulación de polvo y otras partículas en el interior del equipo puede causar daños. Dependiendo de las condiciones ambientales (polvo, nicotina, niebla, etc.), deberá realizarse periódicamente el mantenimiento o la limpieza del equipo por personal especializado, para evitar cualquier sobrecalentamiento o fallo de funcionamiento (mantenimiento y limpieza no cubiertos por la garantía).

36. Asimismo, deberá dejarse una distancia mínima de 0,5 metros con cualquier material inflamable.

37. Los cables eléctricos que sirven para alimentar a varios equipos deben tener una sección mínima de 1,5mm². En la Unión Europa debe emplearse un cable de tipo H05VV-F, o similar. Adam Hall dispone de cables adecuados. Con estos cables podrá alimentar eléctricamente varios equipos conectando el enchufe de salida POWER OUT de un equipo al de entrada POWER IN de otro equipo. Asegúrese de que el consumo total de todos los equipos conectados no supere los amperios especificados del equipo (serigrafiado en el equipo). Además, procure que las tiradas de cable sean lo más cortas posible. ATENCIÓN: Para evitar el riesgo de descarga eléctrica, no retire la tapa. El equipo no contiene elementos que el usuario pueda reparar o sustituir. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualificado. El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensiones peligrosas sin aislamiento dentro del equipo que pueden causar una descarga eléctrica. El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de uso y mantenimiento. ¡Advertencia! Este símbolo indica la presencia de superficies calientes. Durante el funcionamiento, algunas partes de la carcasa pueden llegar a calentarse bastante. Por ello, una vez apagado el equipo, espere al menos 10 minutos antes de manipularlo o transportarlo. ¡Advertencia! Este equipo está diseñado para ser utilizado a una altura que no supere los 2000metros sobre el nivel del mar. ¡Advertencia! Este equipo no está diseñado para funcionar en climas tropicales. Precaución. Fuente de luz LED intensiva. Peligro de sufrir daños en los ojos. No mirar directamente a la fuente de luz. ¡ATENCIÓN: INFORMACIÓN IMPORTANTE SOBRE LOS PRODUCTOS DE ILUMINACIÓN! 1. Este producto ha sido desarrollado para uso profesional en el sector de eventos y no está diseñado para la iluminación doméstica.

2. No mire directamente el haz de luz, ni siquiera momentáneamente.

3. No mire directamente el haz de luz con instrumentos ópticos, como lentes de aumento.

4. ¡Los efectos estroboscópicos pueden a veces causar convulsiones en personas fotosensibles! Las personas con epilepsia deben evitar los lugares en los que se usan luces estroboscópicas. INTRODUCCIÓN FOCO LED CLCL200G2 MODOS DE CONTROL: Control DMX de 1 canal, 2 canales 1, 2 canales 2, 3 canales y 4 canales Modo maestro/esclavo Funciones autónomas CARACTERÍSTICAS: Control DMX 512. LED COB blanco frío/cálido de alta potencia, 200 W. Estrobo. 4 curvas de atenuación. Ajuste de la temperatura de color entre 7800 K y 3200 K. Conexiones DMX de 3 pines. Soporte de apoyo o de montaje. Juego de aletas incluido. Tensión operativa 100-240 V CA. Consumo de potencia 200 W.ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCH ENGLISH

CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN

POWER IN Toma de entrada de alimentación de color azul para la alimentación eléctrica del equipo. En la entrega se incluye un cable de red adecuado para el producto.

POWER OUT Toma de salida de red de color blanco para la alimentación eléctrica de otros focos CAMEO. Compruebe que el consumo de corriente total de todos los equipos conectados no supere el valor en amperios (A) indicado en el equipo.

FUSIBLE Portafusibles. Fusible F3AL / 250 V (5 x 20 mm). NOTA IMPORTANTE: El fusible deberá sustituirse exclusivamente por otro del mismo tipo y con las mismas características técnicas. Si el fusible salta de forma recurrente, diríjase a un centro de servicio técnico autorizado.

DMX IN Conector XLR macho de 3 pines para conectar un equipo de control DMX (por ejemplo, una mesa DMX).

DMX OUT Conector XLR hembra de 3 pines para transmitir la señal de control DMX.

PANTALLA LCD La pantalla LCD retroiluminada muestra el modo operativo y otras informaciones del sistema.

MODE - Pulsando MODE se accede al menú de selección para la configuración del sistema. Pulsando repetidas veces este botón se regresa a la pantalla principal. ENTER - Pulsando ENTER se accede al nivel del menú en el que se pueden modificar valores y acceder a un subme- nú. Para confirmar la modificación de los valores, pulse de nuevo ENTER. UP y DOWN - Selección de las opciones de menú individualmente dentro del menú de selección (dirección DMX, modo operativo, etc.) y de los submenús. Permiten modificar el valor de una opción del menú según se desee, por ejemplo: la dirección DMX.34 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKIDMX

CÁNCAMO PARA CABLE DE SEGURIDAD

Los montajes en altura solo pueden ser efectuados por personal que disponga de la cualificación específica pertinente. A tal efecto, el foco deberá fijarse en el cáncamo de seguridad mediante un cable de seguridad adecuado para evitar caídas. FUNCIONAMIENTO En cuanto el foco esté correctamente conectado a la red eléctrica, durante el proceso de arranque se mostrarán de forma consecutiva en pantalla el mensaje «Welcome to Cameo» (Bienvenidos a Cameo), así como la denominación de modelo y la versión del software. Tras este procedimiento, el foco estará listo para funcionar y se activará en el último modo operativo que se haya seleccionado. Si está activado el modo operativo DMX y no hay una señal DMX en la entrada DMX, la pantalla comenzará a parpadear después de algunos segundos. Tras aproximada- mente 1 minuto sin actividad, en la pantalla se muestra automáticamente el modo operativo activado en ese momento. CONFIGURAR LA DIRECCIÓN INICIAL DMX (DMX Addr) Pulse el botón MODE varias veces hasta que aparezca «Menu» en la línea superior de la pantalla. En caso necesario, seleccione ahora la opción de menú «Menu DMX Addr» con los botones UP y DOWN, y pulse ENTER. Ahora, seleccione la dirección inicial DMX deseada con los botones UP y DOWN, y confirme la selección con ENTER. Menu DMX Addr DMX Addr

ENTER UP/DOWN ENTER CONFIGURAR EL MODO OPERATIVO (Mode) Pulse el botón MODE varias veces hasta que aparezca «Menu» en la línea superior de la pantalla. En caso necesario, seleccione ahora la opción de menú «Menu Mode» con los botones UP y DOWN, y pulse ENTER. El modo operativo deseado se selecciona con los botones UP y DOWN, y se confirma con ENTER (véase la tabla, tenga en cuenta los submenús). Encontrará las tablas DMX detalladas en la sección «CONTROL DMX» de este manual. Modos operativos Mode DMX = Modo operativo DMX 1CH 2CH_1 2CH_2 3CH 4CH = 5 modos operativos DMX a elegir. Consulte las tablas DMX en el apartado «CONTROL DMX». Mode Slave = Modo esclavo Slave = Conecte la entrada DMX IN de la unidad esclava a la salida DMX OUT de la unidad maestra (del mismo modelo) y active el modo autónomo «Static» en la unidad maestra. A partir de ese momento, la unidad esclava estará sincronizada con la unidad maestra. Mode Static = Ajuste de una «Escena» sin controlador externo Static = Atenuador, estrobo (aprox. 1 Hz - 30 Hz), el blanco frío y el blanco cálido se pueden ajustar individualmente con valores desde 000 hasta 255.ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCH ENGLISH

CONFIGURACIÓN DEL SISTEMA (Settings) Para poder hacer ajustes en el sistema, pulse el botón MODE varias veces hasta que aparezca «Menu» en la línea superior de la pantalla. Seleccione ahora la opción de menú «Menu Settings» con los botones UP y DOWN, y pulse ENTER. Seleccione la opción de submenú deseada nuevamente con los botones UP y DOWN, y confirme con ENTER (véanse las tablas, tenga en cuenta los submenús). Modifique los ajustes como desee con los botones UP y DOWN y confirme los cambios pulsando ENTER. Settings Display = apagado automáti- co de la pantalla Backlight ON = permanentemente encendida Backlight OFF = apagado automático de la pantalla tras aproximadamente 30 segundos sin actividad DMX Fail = Estado operativo en caso de inte- rrupción de la señal DMX Hold = se mantendrá el último comando Blackout = se activa el apagón DimCurve = Curva de atenua- ción Linear = la intensidad luminosa aumenta de forma lineal con el valor DMX Exp = la intensidad luminosa permite un ajuste fino en el rango inferior de valores DMX y un ajuste aproximado en el rango superior de valores DMX Log = la intensidad luminosa permite un ajuste aproximado en el rango inferior de valores DMX y un ajuste fino en el rango superior de valores DMX S-Curve = la intensidad luminosa permite un ajuste fino en los rangos inferior y superior de valores DMX, y un ajuste aproximado en el rango medio de valores DMX DimResp = Respuesta de atenuación LED = el foco reaccionará de forma abrupta a las modificaciones del valor DMX Halogen = el foco se comportará de manera parecida a un foco halógeno con modificaciones del brillo suaves36 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKIDMX Menu Settings Settings Display ENTER UP/DOWN ENTER UP/DOWN Backlight

Lineal Valor DMX Intensidad luminosa Exponencial Valor DMX Intensidad luminosa Logarítmica Valor DMX Intensidad luminosa Curva en S Valor DMX Intensidad luminosa Curvas de atenuación System Firmware = Anzeige der Software- version V1.xx Anzeige der Information durch Drücken auf ENTER Temp = Anzeige der LED-Tem- peratur in Grad Celsius oder Fahrenheit Temp LED Temperaturanzeige durch Drücken auf ENTER Temp C/F Einstellen der Temperatureinheit auf Grad Celsius oder Fahrenheit. Auswahl mit UP und DOWN, mit ENTER bestätigen. INFORMACIÓN DEL SISTEMA (System) Para poder consultar la información del sistema, pulse el botón MODE varias veces hasta que aparezca «Menu» en la línea superior de la pantalla. En caso necesario, seleccione ahora la opción de menú «Menu System» con los botones UP y DOWN, y pulse ENTER. A continuación, seleccione la opción de submenú deseada mediante los botones UP y DOWN nuevamente y visualice la información correspondiente pulsando ENTER.ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCH ENGLISH

RESET Para restablecer los ajustes del foco a los valores de fábrica, mantenga pulsado el botón MODE durante unos 5 segundos.

INSTALACIÓN Y MONTAJE

Gracias al soporte doble integrado, el foco puede instalarse en un lugar adecuado sobre una superficie nivelada. El montaje sobre un travesaño se realiza con una pinza adecuada para travesaños (no está incluida en el contenido suministrado). Asegúrese de acoplar bien el equipo al soporte de montaje y de fijar el foco con un cable de seguridad adecuado al cáncamo de seguridad (A). Nota importante: Los montajes en altura solo pueden ser efectuados por personal que disponga de la cualificación específica pertinente. A38 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKIDMX

Para montar el juego de aletas suministrado, retire los cuatro tornillos del bastidor de fijación de la lente (véanse las flechas en la figura de abajo), coloque el juego de aletas sobre el bastidor y atorníllelo al mismo con los tornillos que había retirado. El juego de aletas también se puede fijar al foco en posición girada 90°.

DMX512 DMX (Digital Multiplex) es el nombre de un protocolo universal utilizado como medio de comunicación entre dispositivos y controladores. El controlador DMX envía datos DMX a los equipos DMX conectados. Los datos DMX se envían como datos serie que se transmiten de equipo a equipo a través de los conectores XLR «DMX IN» y «DMX OUT» que se encuentran en todos los equipos DMX, siendo 32 el número máximo de equipos conectados. El último equipo de la cadena irá equipado con una terminación (terminador). CONEXIONADO DMX DMX es un lenguaje que permite que todas las marcas y modelos de diferentes fabricantes puedan conectarse entre sí y funcionar desde un mismo controlador, siempre y cuando todos los equipos y el controlador sean compatibles con DMX. Para garantizar la correcta transmisión de los datos DMX, el cable de conexión entre los equipos debe mantenerse lo más corto posible. El orden en que se conectan los equipos en una cadena DMX no influye en el direccionamiento DMX. Por ejemplo, un equipo al que se le asigna la dirección DMX1 puede colocarse en cualquier lugar de la cadena DMX, ya sea al principio, al final, o en cualquier lugar intermedio. Cuando a un equipo se le asigna la dirección DMX1, el controlador DMX enviará los datos asignados a la dirección1 a dicho equipo, independientemente de dónde se encuentre en la cadena DMX. CONEXIÓN EN CADENA DE VARIOS FOCOS 1. Conecte el conector XLR macho de (3 o 5pines) del cable DMX a la salida DMX (conector de chasis hembra) del primer equipo DMX (p. e. un controlador DMX). 2. Conecte ahora el conector XLR hembra del cable DMX del primer foco a la entrada DMX del equipo siguiente (conector de chasis macho). Conecte la salida DMX de este último equipo a la entrada DMX del equipo siguiente, y así sucesivamente. Tenga en cuenta que los dispositivos DMX están conectados en serie y que las conexiones no se pueden dividir sin un splitter activo. El número máximo de equipos DMX conectados en cadena es de 32. Las series 3STAR, 4STAR y 5STAR de Adam Hall ofrecen una amplia gama de cables DMX apropiados. CABLE DMX: Si fabrica sus propios cables, tenga en cuenta las figuras de esta página. No conecte la malla del cable al contacto de masa del conector ni permita que la malla entre en contacto con la carcasa del conector XLR. Si se produce un contacto de la malla con la masa, puede producir un funcionamiento inestable del equipo. Asignación de pines: Cable DMX con XLR de 3pines: Cable DMX con XLR de 5 pines (los pines4 y 5 no se utilizan): Shield

DMX TERMINACIÓN DMX (TERMINADOR): Para evitar errores de sistema, debe conectarse una resistencia de terminación (120ohmios, 1/4W) en el último equipo de la cadena DMX. XLR aéreo de 3pines con resistencia de terminación: K3DMXT3 XLR aéreo de 5pines con resistencia de terminación: K3DMXT5 Asignación de pines: Conector XLR aéreo de 3pines: Conector XLR aéreo de 5pines:

ADAPTADOR DMX: Gracias a los adaptadores, es posible instalar en una misma cadena DMX tanto equipos DMX con conexiones DMX de 3pines como equipos con conectores de 5pines. Asignación de pines Adaptador DMX de XLR macho 5pines a XLR hembra 3pines: K3DGF0020 Los pines 4 y 5 no se utilizan. Asignación de pines Adaptador DMX de XLR macho 3pines a XLR hembra 5pines: K3DHM0020 Los pines 4 y 5 no se utilizan.

Denominación de modelo: CLCL200G2 Clase de producto: Foco LED Tipo: Interiores Espectro cromático del LED: Blanco frío - blanco cálido Número de LED: 1 Tipo de LED: 200 W Temperatura de color del LED: 7800 K - 3200 K Frecuencia de refresco: 17.500 Hz Ángulo de dispersión: 25° (50° de campo) Entrada DMX: XLR macho de 3 pines Salida DMX: XLR hembra de 3 pines Modo DMX: 1 canal, 2 canales 1, 2 canales 2, 3 canales, 4 canales Funciones DMX: Atenuador, estrobo, blanco frío, blanco cálido Funciones autónomas: Modo maestro/esclavo, estrobo, respuesta de atenuación, curvas de atenuación, modo fijo (Static) Estrobo: Aprox. 1 Hz - 30 Hz Control: USITT DMX512 Elementos de manejo: Mode, Enter, Up, Down Elementos de visualización: Pantalla LCD retroiluminada, 2 líneas Tensión operativa: 100-240 V CA / 50-60 Hz Consumo de potencia: 200 W Intensidad de iluminación (a 1 m): 32.000 lx Flujo luminoso: 12000 lm Conexión de alimentación: Toma de entrada de alimentación azul toma de salida de alimentación blanca (máx. 6 A) Fusible: F3AL / 250 V (5 x 20 mm) Temperatura ambiente (en funcio- namiento): 0°C - 40°C40 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKIDMX Humedad relativa: <85% sin condensación Material de la carcasa: Metal Color de la carcasa: Negro Refrigeración de la carcasa: Ventilador controlado por temperatura Dimensiones (anchura x altura x profundidad, sin soporte de montaje): 170 x 170 x 380 mm Peso: 4,2 kg Otras características: Soporte ajustable de apoyo o de montaje incluido, cáncamo de seguridad, cable de red, juego de aletas incluido
