| Tipo de producto | Multímetro digital portátil |
| Marca | Metrix |
| Modelo | MX 26 |
| Dimensiones | 170 x 80 x 35 mm |
| Peso | 285 g (con pila) |
| Alimentación | 1 pila 9 V (6LF22); autonomía ~500 h en modo VDC |
| Pantalla | 5 000 puntos + bargraph 34 segmentos; 50 000 puntos en frecuencia |
| Funciones de medición | Voltajes AC (VLOW Z), AC+DC, DC; corrientes DC y AC+DC; resistencia; continuidad audible; capacidad; prueba de diodo; frecuencia |
| Funciones especiales | Medición de picos (+/-), congelación de pantalla (MEM), memorización automática, retroiluminación, interfaz RS232 (opcional) |
| Seguridad | CAT III 600 V máx. respecto a tierra; protección varistor, PTC y 2 fusibles HPC (0,63 A / 10 A) |
| Mantenimiento y limpieza | Paño húmedo y jabón; no usar solventes ni productos abrasivos |
| Piezas de repuesto | Fusibles (AT0084 10 A, AT0519 0,63 A), pila 9 V, cables de medición (AG0475AZ), funda de protección (HX0010) |
| Reparabilidad | Reemplazo fácil de la pila y los fusibles; apertura de la carcasa sin herramienta; reparación por personal cualificado |
| Entorno de uso | Interior, altitud < 2000 m, temperatura 0°C a 50°C; estanqueidad IP 40 |
| Accesorios incluidos | 1 juego de cables con puntas, 1 pila, 1 manual, 1 funda de protección elastomérica |
| Opciones | Kit de software RS232 (SX-DMMK), pinzas de corriente, shunts, sondas THT, termopar, tacómetro |
Preguntas frecuentes - MX 26 METRIX
Preguntas de los usuarios sobre MX 26 METRIX
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Multímetro en formato PDF gratis! Encuentra tus instrucciones MX 26 - METRIX y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. MX 26 de la marca METRIX.
MANUAL DE USUARIO MX 26 METRIX
Manual de instrucciones página 74 Capítulo
|
||
III
IV
V


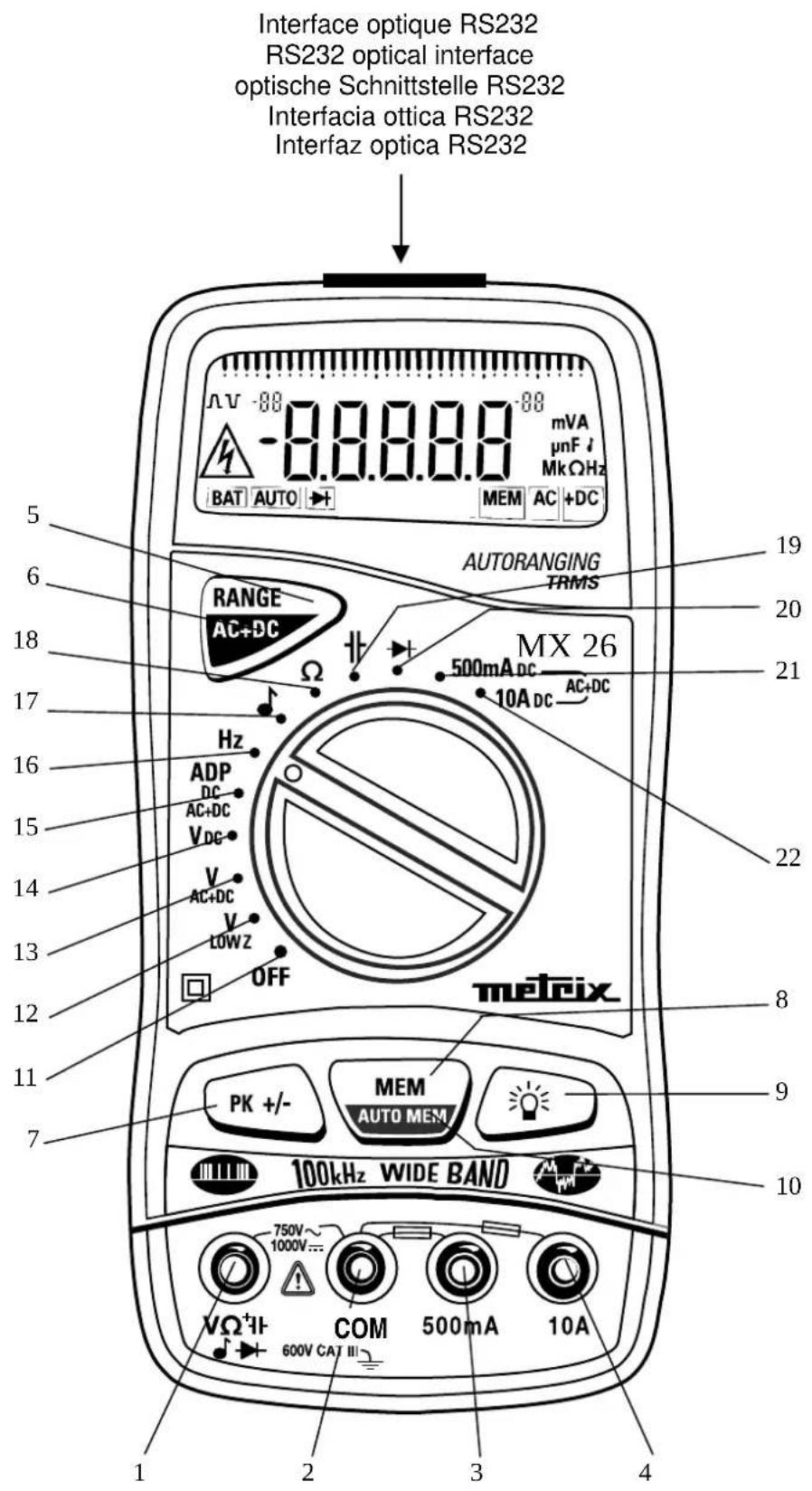

Interface optique RS232 RS232 optical interface optische Schnittstelle RS232 Interfacia ottica RS232 Interfaz optica RS232 AUTORANGING TRMS V-8.8.8.8.8 -88 mVA μnF / MkΩHz BAT AUTO MEM AC +DC 5 6 18 17 16 15 14 13 12 11 7 1 2 3 4 MX 26 500mA DC AC+DC 10A DC MHz ADP DC AC+DC V DC V AC+DC V LOW Z OFF PK +/- MEM AUTO MEM 100kHz WIDE BAND 750V~ 1000V... COM 500mA 10A VΩ+IF 600V CAT III| 1 | Borne de entrada calibres 12 a 20 | 12 | Medida de tensiones AC: calibres 5 V_AC a 600 V_AC (baja impedancia) |
| 2 | Entrada de referencia del multímetro | 13 | Medida de tensiones AC+DC: calibres 5 V_AC +DC a 750 V_AC +DC |
| 3 | Borne de entrada calibres 500 mA_DC y 500 mA_AC +DC | 14 | Medida de tensiones DC: calibres 5 V_DC a 1000 V_DC |
| 4 | Borne de entrada calibres 10 A_DC y 10 A_AC +DC | 15 | Medida de tensiones: calibres 500 mV_DC y 500 mV_AC +DC |
| 5 | Cambio de calibre: RANGE | 16 | Medida de frecuencia |
| 6 | Fonctiones segundarias: AC+DC | 17 | Test de continuidad |
| 7 | Medidas de peak +/- | 18 | Medida de resistencias |
| 8 | Memorización de la representación visual | 19 | Medida de capacidades |
| 9 | Retroiluminación | 20 | Test diodo |
| 10 | Memorización automatica | 21 | Medida de corrientes: calibres 500 mA_DC y 500 mA_AC +DC |
| 11 | Puesta fuera de servicio | 22 | Medida de corrientes: calibres 10 A_DC y 10 A_AC +DC |
SOMMAIRE
MANUAL DE INSTRUCIONES
INDICE
1. INSTRUCCIONES GENERALES....61
1.1 Instrucciones de seguridad....61
1.1.1 Operaciones preliminares....61
1.1.2 Consejos de utilización 61
1.1.3 Símbolos....62
1.1.4 Consignas....62
1.2 Dispositivos de protección....62
1.3 Dispositivos de seguridad....63
1.4 Garantía....63
1.5 Mantenimiento y verificación metrológica....63
1.6 Desembalaje - embalaje....63
2. DESCRIPCION....64
2.1 Mando selector 64
2.2 Teclado 64
2.3 Pantalla....64
2.4 Alimentación 64
2.5 Terminales de entrada....64
3. PRIMER ENCENDIDO 65
3.1 Conexión de los cables de medida....65
3.2 Encendido del instrumento 65
3.3 Apagado del instrumento....65
3.4 Configuracione especiale....65
3.5 Mantenimiento del multímetro 65
3.5.1 Autocomprobación de fusibles....65
3.5.2 Autocomprobación de la pila....66
3.5.3 Sustitución de la pila o los fusibles 66
3.5.4 Cuidados....66
3.5.5 Almacenamiento 66
5. KIT SOFTWARE (opción)....69
6. ESPECIFICACIONES TECNICAS....70
6.1 Generalidades....70
6.2 Características....70
6.2.1 Tensiones continuas....70
6.2.2 Tensiones alternas (AC y AC+DC)....70
6.2.3 Corriente continua....71
6.2.4 Corrientes alternas (AC+DC)....71
6.2.5 Resistencia / Continuidad 71
6.2.6 Capacidad....72
6.2.7 Medida de la tensión umbral de diodos 72
6.2.8 Frecuencias 72
6.2.9 Seguridad....72
6.2.10 Especificaciones generales 73
6.2.11 Entorno 73
6.2.12 CEM 73
6.3 Accesorios 74
6.3.1 Entregados con el aparato....74
6.3.2 Entregados en opción....74

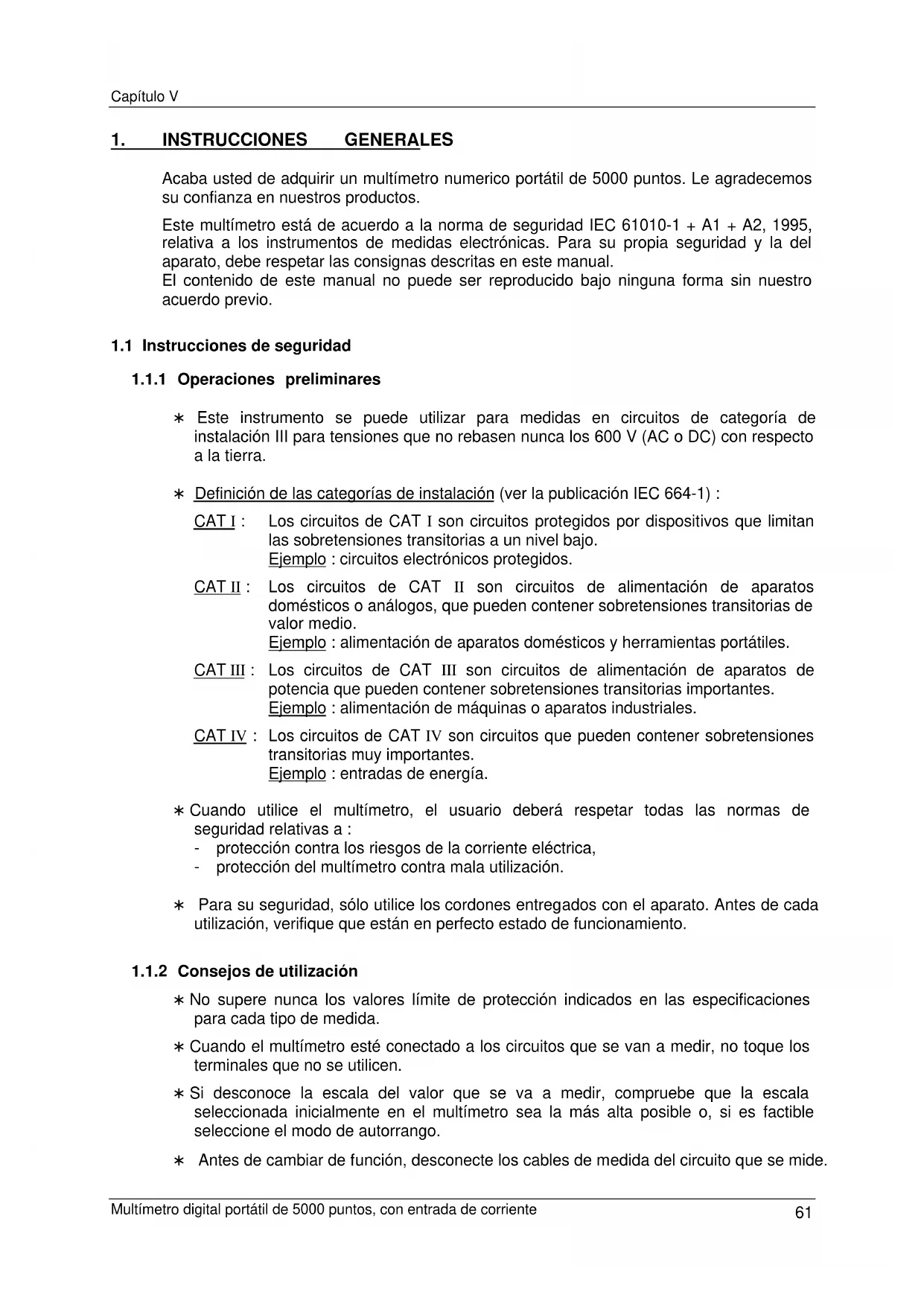

1. INSTRUCCIONES GENERALES
Acaba usted de adquirir un multímetro numerico portátil de 5000 puntos. Le agradecemos su confianza en nuestros productos.
Este multímetro está de acuerdo a la norma de seguridad IEC 61010-1 + A1 + A2, 1995, relativa a los instrumentos de medidas electrónicas. Para su propia seguridad y la del aparato, debe respetar las consignas descritas en este manual.
El contenido de este manual no puede ser reproducido bajo ninguna forma sin nuestro acuerdo previo.
1.1 Instrucciones de seguridad
1.1.1 Operaciones preliminares
* Este instrumento se puede utilizar para medidas en circuitos de categoría de instalación III para tensiones que no rebasen nunca los 600 V (AC o DC) con respecto a la tierra.
* Definición de las categorías de instalación (ver la publicación IEC 664-1):
CAT I : Los circuitos de CAT I son circuitos protegidos por dispositivos que limitan las sobretensiones transitorias a un nivel bajo.
Ejemplo : circuitos electrónicos protegidos.
CAT II : Los circuitos de CAT II son circuitos de alimentación de aparatos domésticos o análogos, que pueden contener sobretensiones transitorias de valor medio.
Ejemplo : alimentación de aparatos domésticos y herramientas portátiles.
CAT III: Los circuitos de CAT III son circuitos de alimentación de aparatos de potencia que pueden contener sobretensiones transitorias importantes.
Ejemplo : alimentación de máquinas o aparatos industriales.
CAT IV : Los circuitos de CAT IV son circuitos que pueden contener sobretensiones transitorias muy importantes.
Ejemplo : entradas de energía.
* Cuando utilice el multímetro, el usuario deberá respetar todas las normas de seguridad relativas a :
- protección contra los riesgos de la corriente eléctrica,
- protección del multímetro contra mala utilización.
* Para su seguridad, sólo utilice los cordones entregados con el aparato. Antes de cada utilización, verifique que están en perfecto estado de funcionamiento.
1.1.2 Consejos de utilización
* No supere nunca los valores límite de protección indicados en las especificaciones para cada tipo de medida.
* Cuando el multímetro esté conectado a los circuitos que se van a medir, no toque los terminales que no se utilicen.
* Si desconoce la escala del valor que se va a medir, compruebe que la escala seleccionada inicialmente en el multímetro sea la más alta posible o, si es factible seleccione el modo de autorrango.
* Antes de cambiar de función, desconecte los cables de medida del circuito que se mide.
* En tareas de reparación de televisores o al realizar mediciones en circuitos conmutadores de corriente, recuerde que los impulsos de tensión de gran amplitud en los puntos de prueba pueden dañar el multímetro. El empleo de un filtro para televisión atenuará esos impulsos.
* Nunca lleve a cabo medidas de resistencia o de continuidad en circuitosen funcionamiento o con tensión.
1.1.3 Símbolos
Se utilizan los símbolos siguientes :
Atención : consulte el manual de instrucciones, un uso incorrecto puede dañar el aparato o sus componentes.
Peligro alta tensión : existen tensiones peligrosas con riesgo de cortocircuitos
Tierra
1.1.4 Consignas
* Antes de abrir el instrumento, desconectarlo imperativamente de cualquier fuente de corriente eléctrica y de los circuitos de medida y verificar que no está cargado de electricidad estática, lo que podría producir la destrucción de elementos internos.
* Los fusibles deberán sustituirse por otros del mismo tipo y capacidad.
* Cualquier regulación, mantenimiento o reparación del multímetro bajo tensión sólo deben ser efectuados por personal calificado. Una "persona calificada" es una persona familiarizada con la instalación, la construcción, la utilización y los peligros presentes. Está autorizada a poner en servicio y fuera de servicio la instalación y los equipos de acuerdo a las reglas de seguridad.
* Cuando abra el instrumento, recuerde que algunos condensadores internos pueden mantener un potencial peligroso aunque el instrumento esté apagado.
* Si se observa algún defecto o anomalía, ponga el instrumento fuera de servicio y cerciórese de que no se utilice mientras no haya sido comprobado.
* Se recomienda retirar la pila del instrumento en caso de no utilizarlo durante un periodo prolongado.
1.2 Dispositivos de protección
Este instrumento está equipado con varios dispositivos de protección:
* Protección por varistores para limitar transitorios superiores a 1100 V en el terminal VΩ, en especial trenes de impulsos de 6 kV según se definen en la norma IEEE 587.
* Una resistencia PTC (coeficiente de temperatura positivo) protege el instrumento contra sobretensiones permanentes de hasta 600 V en las medidas de resistencia, capacidad, diodos y continuidad. Esta protección se rearma automáticamente después de la sobrecarga.
* Dos fusibles ofrecen protección durante las medidas de tipo intensidad.
* Protección IP grado 40.
* Protección limitada a 500 V entre los bornes mA y 10 A.
1.3 Dispositivos de seguridad
* Es imposible acceder al alojamiento de la pila o al fusible sin desconectar antes los cables de medida.
* Cuando se miden tensiones superiores a 24 V, parpadea en la pantalla el símbolo
* Cuando las mesidas de corriente superen los 10 A, el símbolo △ hace intermitencias en el display y una señal acústica intermitente alerta del peligro de electrocución.
* Si se supera varias veces el rango máximo en las V (DC y AC+DC) y I (DC y AC+DC), una señal audible intermitente alerta del peligro de electrocución.
1.4 Garantía
Esta material está garantizado contra cualquier defecto de materia o vicio de fabricación, conforme a las condiciones generales de venta.
Durante el periodo de garantía (3 años) el aparato sólo puede ser reparado por el constructor, reservándose éste la decisión de proceder ya sea a la reparación o bien al cambio de todo el aparato o parte de éste. En caso de devolución del material al constructor, el transporte de ida corre por cuenta del cliente.
La garantía no se aplica tras:
- Una utilización incorrecta del material o la asociación de éste con un equipo incompatible.
- Una modificación del material sin autorización explícita de los servicios técnicos del constructor.
- La intervención efectuada por una persona no autorizada por el constructor.
- La adaptación a una aplicación particular no prevista por la definición del material o por el manual de funcionamiento.
- Un golpe, una caída o una inundación.
1.5 Mantenimiento y verificación metrológica
Para toda intervención en el marco de la garantía o fuera de dicho marco, entregue el aparato a su distribuidor.
1.6 Desembalaje - embalaje
Todos los componentes mecánicos y eléctricos de este equipo han sido comprobados antes de su expedición y se han tomado todas las precauciones necesarias para garantizar la llegada del instrumento a su destino en perfectas condiciones.
No obstante, se recomienda efectuar una rápida comprobación del mismo para ver si ha sufrido daños durante el transporte.
Si observa algún indicio de daños póngalo inmediatamente en conocimiento del transportista.
¡Precaución! Si tiene que devolver el multímetro utilice preferentemente el embalaje original y adjunte una nota indicando los motivos de la devolución con la mayor claridad posible.
Nota Los productos están patentados en FRANCIA y otros países. Todos los logotipos están registrados.
El constructor se reserva el derecho a modificar los precios y especificaciones en función de las mejoras tecnológicas introducidas.
2. DESCRIPCION
Este aparato es un multímetro digital portátil, compacto y robusto equipado de una caja protectora, concebido para tener en un bolsillo. El cajero tiene un cierre hermético.
Este material diseñado para proporcionar un alto grado de seguridad al usuario, máxima protección y un rendimiento inigualable.
2.1 Mando selector
Este material es un instrumento de medida profesional, de mano y autónomo, capaz de medir las siguientes magnitudes (a las que se accede con ayuda del mando selector giratorio de 12 posiciones):
* tensiones alternas con acoplo capacitivo AC (o RMS) (Impedancia de entrada: 500 kΩ)
* tensiones alternas con acoplo directo AC+DC (o TRMS)
* tensiones continuas DC
* tensiones continuas DC / AC+DC, rango 500 mV
* corrientes alternas con acoplo directo AC+DC (o TRMS)
* corrientes continuas DC
* resistencias
* continuidad
* capacidad
* tensión umbral de diodos
* frecuencias
2.2 Teclado
Un grupo de 4 teclas le permiten :
* seleccionar el modo de autorrango (tecla RANGE / AC+DC),
* almacenar un valor (tecla MEM),
* activar la detección de los picos positivos o negativos (tecla Pk +/-),
* seleccionar una función derivada de la principal, o reencender el multímetro cuando se apaga automáticamente (tecla RANGE / AC+DC),
* activar la retroiluminación de la pantalla (tecla 📂),
* activar el enlace RS232 (teclas Pk +/- y 📋 + conmutador en OFF).
2.3 Pantalla
La pantalla del multímetro proporciona :
* realización de medidas de 5 000 puntos (función Hz 50 000 puntos),
* visualización de las funciones (V, A, AC+DC, F, Hz, ♪, Ω, ⚣ AUTO, MEM, ∥ ∥) e indicadores de unidades (n, μ, m, k, M),
* indicador BAT : autonomía résidual de 12 horas aproximadamente,
* cifras muy legibles (11 mm de altura),
* lectura analógica del parámetro que se mide, por medio de un gráfico de barras de 34 segmentos.
* visualización de la validación de la interfaz RS232.
Por otro lado, el dispositivo de retroiluminación permite mantener el display perfectamente visible, incluso en ambientes de poca luminosidad.
2.4 Alimentación
Este multímetro utiliza una pila estándar de 9 V (6LF22) que le suministra energía para unas 500 horas de funcionamiento (en modo VDC).
2.5 Terminales de entrada
Las mediciones se realizan con ayuda de dos cables de medida que se suministran con el instrumento y se conectan a los terminales de entrada 1, 2, 3 y 4, como se indica en § 3.1.
3. PRIMER ENCENDIDO
3.1 Conexión de los cables de medida
Conecte el cable negro al terminal COM (común para todas las medidas). El cable rojo deberá conectarlo a uno de los terminales siguientes según la posición del selector :
| Posición del selector giratorio Terminal de entrada | |
| VLOW Z, VAC+DC, VDC, ADPDC (ADPAC+DC), Hz, ♦Ω, , + - + | V Ω ⚡ + + + |
| 500 mADC (500 mAAC+DC) 500 mA | |
| 10 ADC (10 AAC+DC) 10 A | |

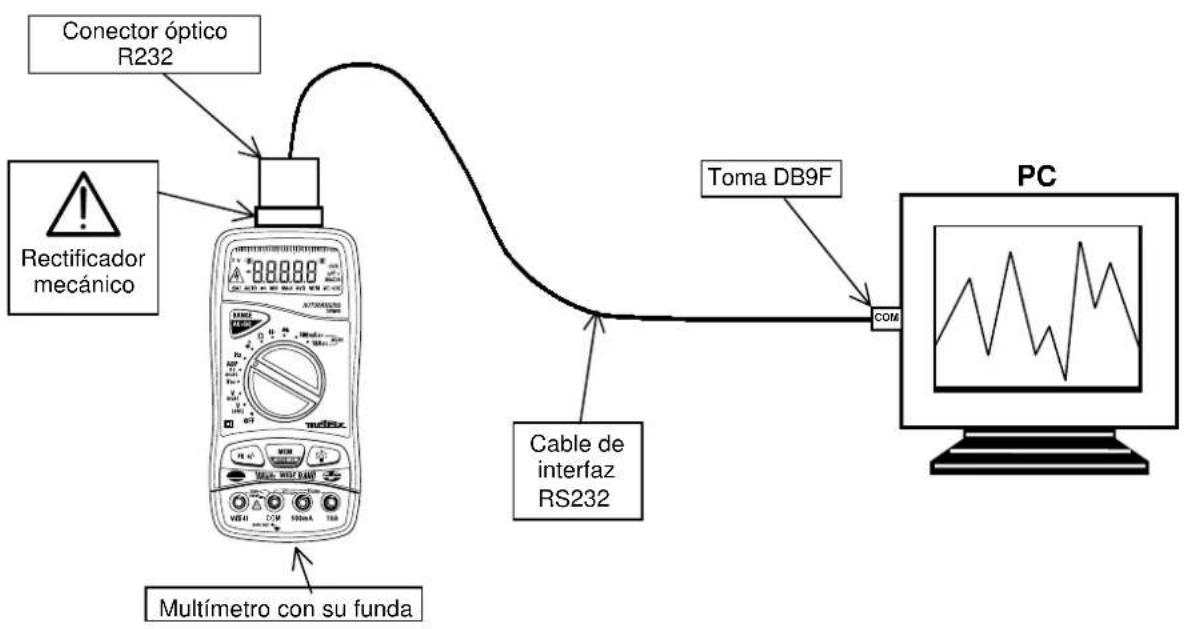

Cordón RS232
Connecte el interfaz optica RS232 (kit opcional) en la parte superior de la caja del multímetro y el otro extremo al PC (entrada COM).
3.2 Encendido del instrumento
El selector está en el posición OFF.
Gire el selector a la función deseada.
Todos los segmentos de la pantalla se encenderán durante unos segundos, al cabo de los cuales el instrumento quedará listo para realizar mediciones.
3.3 Apagado del instrumento
El apagado del instrumento puede ser manual, llevando el selector a la posición OFF, o automático si transcurre aproximadamente media hora sin que se pulse ninguna tecla ni se mueva el selector.
Nota Para la seguridad del usuario, la parada automática es inhibida cuando las medidas magnitudes (tension / corriente) presentes en la entrada rebasan los umbrales de peligrosidad (indicador visualizado).
* Para adaptar la configuración del instrumento a las condiciones de medida, el usuario puede seleccionar el rechazo en 50 Hz o 60 Hz :
Sitúe el selector en la posición adecuada mientras mantiene oprimida la tecla MEM. Con ello se invierte la selección que se hizo en la última configuración, y la nueva selección se visualiza durante dos segundos y queda almacenada en la memoria no volátil.
* Por inicializar la comunicación RS232, sitúe el selector en la posición adecuada mientras mantiene oprimida las teclas Pk +/- y :
3.5 Mantenimiento del multímetro
3.5.1 Autocomprobación de fusibles
La autoverificación de los fusibles puede efectuarse sin abrir el aparato, el multímetro en servicio.
- Fusible F1 (0,63 A) : poner el conmutador en posición ↗, y conectar los bornes 500 mA y VΩ. Se debe leer aproximadamente 0.001 V. Si el display indica un rebasamiento « .OL », el fusible está cortado.
- Fusible F2 (10 A) : poner el conmutador en posición ✝, y conectar los bornes COM y VΩ. Se debe leer aproximadamente 0.001 V. Si el display indica un rebasamiento « .OL », el fusible está cortado.
3.5.2 Autocomprobación de la pila
Cuando aparece en pantalla la indicación BAT el instrumento puede funcionar todavía durante unas 12 horas, pero ya no se pueden garantizar las especificaciones.
Sustituya la pila.

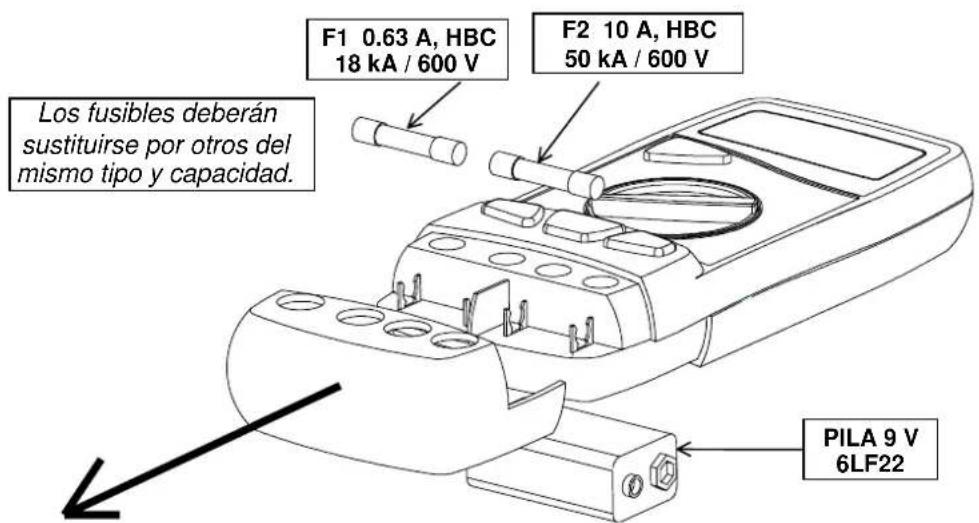

3.5.3 Sustitución de la pila o los fusibles
Precaución ! Desconectar los cordones de prueba de los circuitos de medición; poner el selector en la posición OFF y retirar los cordones de prueba del apareto.
Siga las instrucciones descritas a continuación :
1 - Retirar los cordones de prueba del apareto.
2 - Con un instrumento, desencajar la parte móvil al dorso del instrumento.
3 - Sustituya la pila o el fusible.
4 - Colocar la parte móvil.
Montaje de los fusibles :
Fusibles bien colocados
Fusibles mal colocados
3.5.4 Cuidados
Limpiar el aparato con un paño húmedo y jabón. Nunca utilice productos abrasivos o solventes.
3.5.5 Almacenamiento
Para garantizar la precisión de las mediciones, después de un tiempo de almacenamiento en condiciones de entorno extremas, espere el tiempo necesario para que el aparato regrese a las condiciones normales de medición (ver especificaciones de entorno).
La tecla RANGE está activa en las siguientes posiciones del conmutador :
VLOW Z, VAC+DC, VDC, Ω, Hz.
Tecla RANGE se utiliza :
- En modo AUTO (Autoranging), para conmutar a modo MANUAL (presión breve).
- En modo MANUAL, para seleccionar el rango siguiente (presión breve) o volver al modo AUTO (presión prolongada). La sigla AUTO aparece en el display.
Esta tecla permite reencender el multímetro después de un apagado automático. También sirve para acceder a funciones secundarias relacionadas con las posiciones del selector : modo AC+DC.
Los siguientes diagramas de flujo definen esas funciones.

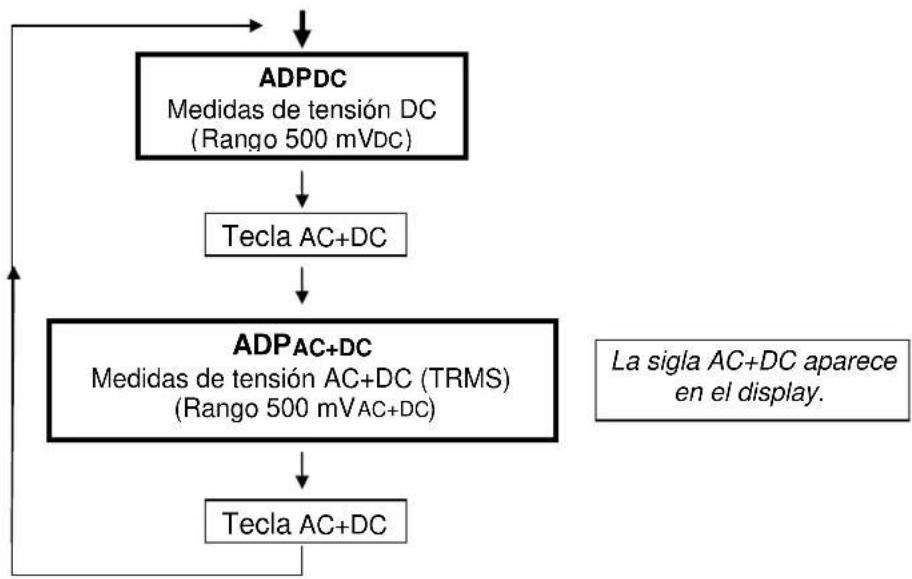

4.1.1 Posición ADPc / ADPac+DC
Función adaptada para recibir los accessorios a salida mV.


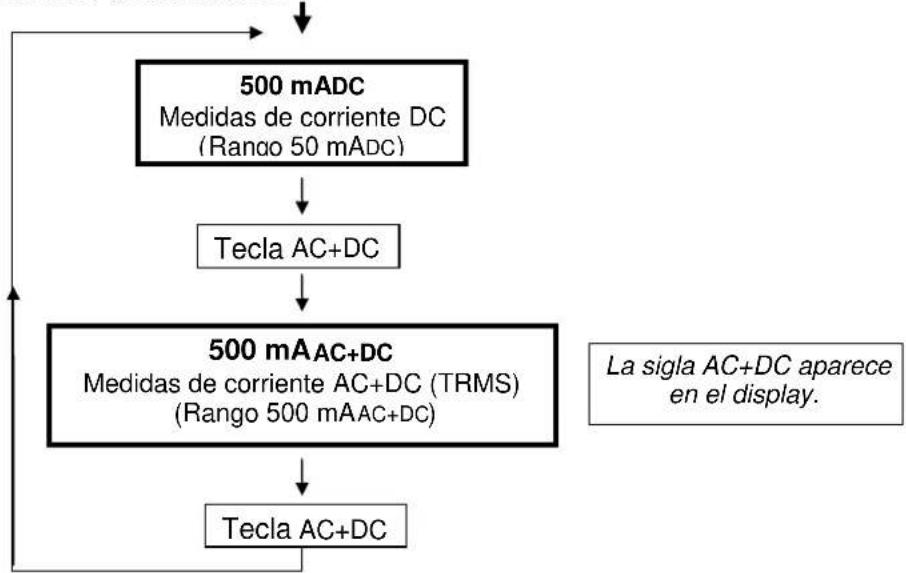

4.1.2 Posición 500 mADC / 500 mAAC+DC


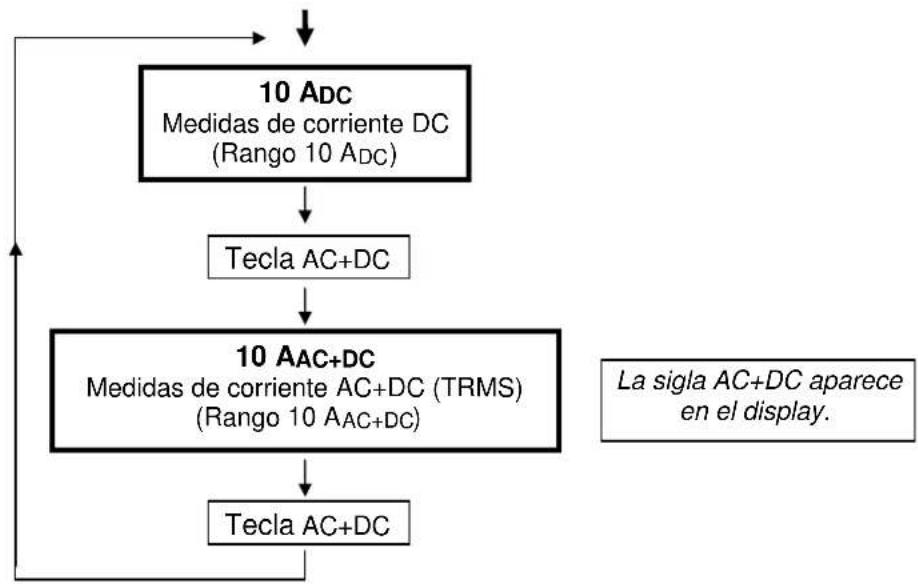

4.1.3 Posición 10 ADC / 10 AAC+DC
4.2 Tecla Pk +/-
Las funciones de medida de picos rápidos positivos o negativos (≥ 1 ms) se seleccionan mediante la pulsación repetida de esta tecla en las funciones VDC, ADPDC, mADC y 10 ADC.
Esta tecla permite igualmente desactivar el modo paro automático del aparato « P_OFF ».
Para no interrumpir las mediciones de valores cresta (Pk +/-) se inhibe la parada automática del aparato.
4.3 Tecla MEM / AUTO MEM
Presión breve (MEM) : Congela en pantalla el valor actual.
Una segunda presión en la tecla MEM provoca la vuelta a modo funcionamiento normal. La sigla MEM aparece en el display.
El modo MEM está disponible en todas las medidas.
Presión larga (AUTO MEM) : Permite acceder al modo de "almacenamiento automático" o abandonarlo. La sigla MEM centellea en el display.
Se puede acceder a este modo en las funciones VLOW Z, VAC+DC, VDC, ADPDC, ADPAC+DC.
Almacenamiento automático
Aplique las sondas al punto a medir. Una señal acústica indica si la medida es estable. Cuando retire las sondas, una segunda señal audible indicará que el valor estable visualizado ha sido almacenado.
Nota La visualización lineal indica siempre el valor presente durante el modo "almacenamiento automático" y el modo MEM.
Esta tecla permite también de seleccionar un rechazo de 50 Hz o 60 Hz. Mantener apoyada esta tecla durente la puesta en servicio. Con ello se invierte la selección que se hizo en la última configuración, y la nueva selección se visualiza durante dos segundos y queda almacenada en la memoria no volátil.
4.4 Tecla
Permite activar/desactivar la retroiluminación de la pantalla. Una extinción automática se produce después \~ 60 seg.
5. KIT SOFTWARE (opción)
Conexión del kit e instalación del software SX-DMM
El multímetro puede interconectarse directamente con un ordenador o un PC con el kit software (en opción):
- Conectar la toma óptica en la parte superior de la funda anti-choques. Un rectificador mecánico está presente para evitar que se invierta el sentido de conexión.
- Conectar el conector DB9F a una de las entradas « COM » del PC.
- Mantener hundidas las teclas « Pk +/- » y « 🚙️ » del multímetro, y desplazar la conmutación de la posición « OFF » hacia la posición escogida.
El visualizador numérico indica brevemente « RS232».
Instalar el software SX-DMM en el PC con los 2 disquetes.
-
Lanzar el software para hacer la adquisición de datos y las diferentes posibilidades de visualización, cursores, curva, cuadro, etc.
6. ESPECIFICACIONES TECNICAS
6.1 Generalidades
Sólo los valores afectados de tolerancias o de límites aconciada constituyen valores darantizados.
Los valores sin tolerancias se proporcionan a título informativo (norma francesa NFC 42670).
Como todos los aparatos de medida o ensayo, una verificación periódica es necesaria.
6.2 Características
La precisión es de ± [% lectura (L) + cantidad de dígitos (D)].
{Precisión : "n%L + nD" significa "n% de la lectura + n digitos"}
6.2.1 Tensiones continuas
| Posición del selector | Rangos | Precisión | Impedancia de entrada | Protección (*) | Resolución |
| ADPDC | 500 mVDC | 0.3 %L + 2 D 77 | 10 MΩ | ± PEABO | 0.1 mVDC |
| VDC | 5 VDC | 11 MΩ | V 1 mVDC | ||
| 50 VDC | 75 Vrms 10 mV | DC | |||
| 500 VDC | 10 MΩ | 100 mVDC | |||
| 1000 VDC | 1 VDC |
(*) Tensión máxima permanente admisible
Número de puntos : 5 000
Selección de rango : Automática o manual en los rangos de
5 V, 50 V, 500 V, 1000 V
Rechazo en modo común : a 50 y 60 Hz, mejor que 120 dB
Rechazo en modo serie : a 50 y 60 Hz, mejor que 60 dB
Alarma por señal sonora intermitente y « OL » en el display por una rebasamiento de rangos.
Para las medidas efectuadas sobre señales alternas, la escala elegida debe corresponder con el valor de pico máximo de la señal.
Error adicional en modo Pk +/- para un impulso de anchura ≥ 1 ms : 1 % L ± 50 D
6.2.2 Tensiones alternas (AC y AC+DC)
| Posición del selector | Rangos Impedancia Protección Precision (*) | Resolución | |||||||
| 40 Hz a 1 kHz | 1 a 4 kHz | 4 a 20 kHz | 20 a 50 kHz | 50 a 100 kHz | |||||
| VLOW Z | 5 VAC50 VAC500 VAC750 VAC | 500 kΩ | ± 1100 Vpk775 Vrms | 1 % L + 3 D | 1 % L + 3 D | 2 % L + 3 D | 3 % L + 3 D | 5 % L + 3 D | 1 mVAC10 mVAC100 mVAC1 VAC |
| - | - | - | - | ||||||
| ADPAC+DC | 500mVAC+DC | 10 MΩ//100 pF | ± 1100 Vpk775 Vrms | 1.5 % L + 3 D | - | - | - | - | 0.1 mVAC+DC |
| VAC+DC | 5 VAC+DC50 VAC+DC500 VAC+DC750 VAC+DC | 11 MΩ | ± 1100 Vpk775 Vrms | 1 % L + 3 D | 1 % L + 3 D | 2 % L + 3 D | 3 % L + 3 D | 5 % L + 3 D | 1 mVAC+DC10 mVAC+DC100 mVAC+DC1 VAC+DC |
| 10 MΩ | - | - | - | - | |||||
(*) Tensión máxima permanente admisible
Especificaciones aplicables del 10 % al 100 % del calibre, por una señal sinusoidal en banda 40 Hz a 20 kHz y del 20 a 100 % del calibre en banda 50 kHz a 100 kHz
Número de puntos : 5 000
Selección de rango :
Automática o manual en los rangos de 5 V, 50 V, 500 V, 750 V
Rechazo en modo común : a 50 y 60 Hz, mejor que 60 dB
Error adicional en función del factor de pico :
0.5 % para un factor de pico de 2 a 3
1 % para un factor de pico de 3 a 6
Alarma por señal sonora intermitente y « OL » en el display por una rebasamiento de rangos.
6.2.3 Corriente continua
| Posición del selector | Rangos Precisión Máxima caída de tensión | Protección | Fusibles (*) | Resolución | ||
| 500 mA_DC | 500 mA_DC | 0.3 %L + 2 D < | 600 mV 600 V | RMS | F1 + F2 100 μA | DC |
| 10 ADC (* *) | 10 ADC | 1 %L + 2 D < | 700 mV 600 V | RMS | F2 10 mA | DC |
(*) Ver especificaciones de fusibles, sección 3.5.3.
(**) Superior a 7 AC : limitar el tiempo de medida a 1 minuta.
Número de puntos : 5 000
« OL » en el display (rangos 500 mADC solamente) y alarma por señal sonora intermitente por una rebasamiento de rangos.
Para las medidas efectuadas sobre señales alternas, la escala elegida debe corresponder con el valor de pico máximo de la señal.
Error adicional en modo Pk +/- para un impulso de anchura ≥ 1 ms : 1 % L ± 50 D
6.2.4 Corrientes alternas (AC+DC)
| Posición del selector | Rangos Precisión Máx. caída | de tensión | Protección | Fusibles (*) | Resolución Pico máx. | ||
| 500 mAAC+DC | 500 mAAC+DC | 40 Hz a 10 kHz : 1.5 % L + 2 D | 10 kHz a 30 kHz : 5 % L + 2 D | < 600 mV | 600 VRMS | F1 + F2 | 100 μAAC+DC |
| 10 AAC+DC (**) | 10 AAC+DC | 40 Hz a 2 kHz : 2.5 % L + 2 D | 2 kHz a 10 kHz : 5 % L + 2 D | < 700 mV | 600 VRMS | F2 | 10 mAAC+DC |
(*) Ver especificaciones de fusibles, sección 3.5.3.
(**) Superior a 7 AC : limitar el tiempo de medida a 1 minuta.
Rango 500 mAAC+DC :
Especificaciones aplicables del 10 % al 100 % del calibre, por una señal sinusoidal de 40 Hz a 30 kHz.
Rango 500 mAAC+DC :
Especificaciones aplicables del 10 % al 100 % del calibre, por una señal sinusoidal de 40 Hz à 2 kHz y de 20 % a 100 % del calibre de 2 kHz a 10 kHz.
Número de puntos : 5 000
Error adicional en función del factor de pico : 0.5 % para un factor de pico de 2 a 3
1 % para un factor de pico de 3 a 6
« OL » en el display (rangos 500 mAAC+DC solamente) y alarma por señal sonora intermitente por una rebasamiento de rangos.
Display de △! parapadeando (escalas 10 ADC y 10 ADC+DC) con señal sonora intermitente en medidas superiores a 10 ADC y a 10 ADC+DC.
6.2.5 Resistencia / Continuidad
| Posición del selector | Rangos | Precisión | Corriente en la medición | Protección (*) | Resolución |
| 500 Ω | 0.3 % L + 3 D | 1 mA | 600 VRMS | 0.1 Ω | |
| Ω | 500 Ω | 0.3 % L + 3 D | 1 mA | 0.1 Ω | |
| 5 kΩ | 100 μA | 1 Ω | |||
| 50 kΩ | 10 μA | 10 Ω | |||
| 500 kΩ | 1 μA | 100 Ω | |||
| 5 MΩ | 0.5 % L + 3 D | 100 nA | 1 kΩ | ||
| 50 MΩ | 1 % L + 5 D | 50 nA | 10 kΩ |
(*) La protección contra sobrecarga es de rearme automático
Número de puntos : 5 000
Selección de rango : automática o manual (fija en modo de continuidad)
Tensión máxima en circuito abierto : 7 V
Umbral de detección en modo de continuidad : 10 Ω a 15 Ω
Tiempo de respuesta en modo de continuidad : 1 ms
Para las medidas en el rango 5 MΩ y 50 MΩ, el empleo de conexiones muy cortos y blindados es necesario.
6.2.6 Capacidad
Descargue todos los condensadores antes de realizar ninguna medición.
| Posición del selector | Rangos P | Precisión Corriente en la medición | Tiempo máximo de medición | Protección (*) | Resolución |
| + | 50 nF 100 nA < 1 s 10 pF | RMS | |||
| 500 nF 1 μA < 1 s 100 pF | |||||
| 5 μF 1 % L + 2 D 10 μA < 1 s 1 nF | |||||
| 50 μF 100 μA < 1 s 600 V | 10 nF | ||||
| 500 μF 1 mA | < 2 s 100 nF | ||||
| 5000 μF 2 % L + 2 D | 1 mA | ≈3 s/mF | 1 μF | ||
| 50 mF 1 mA | ≈3 s/mF | 10 μF | |||
(*) La protección contra sobrecarga es de rearme automático
Número de puntos : 5 000
Selección de rango : automática o manual
Tensión máxima en circuito abierto : 7 V
Para las medidas en el rango 50 nF, el empleo de conexiones muy cortos y blindados es necesario.
6.2.7 Medida de la tensión umbral de diodos
Tensiones medibles : 0 a 1.999 V
Corriente en la medición : 1 mA ± 20 %
Resolución : 1 mV
Protección : 600 VRMS, con rearme automático
6.2.8 Frecuencias
| Posición del selector | Rangos | Precisión | Impedancia de entrada | Protección | Resolución |
| Hz | 0.62 a 5 Hz | 0.03 % L + 1 D | 10 MΩ (VAC + DC) | ± 1100 Vpk 775 Vrms | 0.0001 Hz |
| 5 a 50 Hz | 0.001 Hz | ||||
| 50 a 500 Hz | 0.01 Hz | ||||
| 500 Hz a 5 kHz | 0.1 Hz | ||||
| 5 a 50 kHz | 1 Hz | ||||
| 50 a 500 kHz | 0.05 % L + 1 D | 10 Hz |
Número de puntos : 50 000
Selección de rango : La medida se efectua mediante acoplamiento capacitivo. El frequencímetro se automaticó situa en la escala 5 V.
Selección manuale de rango de tensión posible, si necesario.
Sensibilidad:
| Sensibilidad | ||
| Rangos | 5 V a 500 V | 750 V |
| 0.62 Hz a 5 kHz (*) | 2 % del rango | 100 V |
| 5 kHz a 50 kHz | 5 % del rango | 250 V |
| 50 kHz a 500 kHz | 10 % del rango | - |
(*) señales rectangulares
En esta posición del conmutador, el usuario solo puede medir la fecuencia de una tensión.
6.2.9 Seguridad
IEC 61010-1 + A1 + A2, 1995
Aislamiento : clase 2
Grado de contaminación : 2
Utilización en interior, altitud < 2000 m
Categoría de sobretensión de entradas : CAT III 600 V máximo con relación a la tierra
6.2.10 Especificaciones generales
Características mecánicas
Dimensiones : 170 x 80 x 35 mm
Peso (con pila) : 285 g
Caja y circuito : Materiales autoextinguibles
Embalaje
Dimensiones : 230 x 155 x 65 mm
Peso : 385 g
Alimentación
Alimentación requerida : 1 pila alcalina de 9 V (6LF22)
Indicador de la pila descargada : BAT aparece cuando la tensión
suministrada por la pila es inferior a la tensión de funcionamiento
Vida de la pila : Duración típica 500 horas en modo V DC
Pantalla
Pantalla de cristal líquido con :
- visualización de 50 000 puntos + señal (cifras de 11 mm de altura)
- gráfico de barras analógico, con 34 barras
- unidades apropiadas para cada tipo de medida
- indicadores en modo de disparo (medidas relativas, rangos)
- indicador de descarga de la pila
Velocidad de medida
Visualización digital : 2 medidas/s
Gráfico de barras : 20 medidas/s
6.2.11 Entorno
Temperatura de referencia : 23°C ± 5°C
Intervalo límite de utilización : 0°C a 50°C
Intervalo de funcionamiento : - 10°C a 0°C y 50°C a 55°C
Temperatura de almacenamiento : - 20°C a 70°C
Coeficiente de temperatura : máx. 0.1 x (precisión) / °C
Humedad relativa : 0 a 80 % desde 0°C a 35°C
(70 % máx. por rangos 5 y 50 MΩ)
0 a 70 % desde 35°C a 50°C
IP 40
Cierre hermético :
Influenza max. en presencia de campo electro-
magnético a 3 V/m según EN 61000-4-3, 1995 : ± 300 D en los rangos VDC y VAC
± 200 D en los rangos IDC y IAC
± 200 D en el rango Ohm
6.2.12 CEM
Este aparato está diseñado conforme a las normas CEM vigentes y su compatibilidad se ha probado conforme a las normas siguientes :
- Emisiones : EN 50081-1, 1992
• Inmunidad : EN 50082-1, 1998
Este producto está en conformidad con las prescripciones de la directiva europea de baja tensión 73/23/CEE y la directiva CEM 89/336/CEE modificadas por 93/68/CEE.
6.3 Accesorios
6.3.1 Entregados con el aparato
Un juego de cables de medida con sondas de seguridad AG0475AZ
Una pila de 9 V 6F22 AL0042
Un manual de instrucciones 906129650
Caja protectora de elastómero con ventana RS232
6.3.2 Entregados en opción
Kit de comunicación SX-DMMK
Software de adquisición (Ref. SX-DMM)
1 cordón de enlace RS232 (DB9F) (Ref. HX2002)
Software
Software de calibración SX-MX26CAL
Conexión
1 cordón de enlace RS232 (DB9F) HX2002
Sondas
| THT 3 kVAC/DC | HT0203 |
| THT 30 kVDC | HT0212 |
Termopar tipo K, 1 mV/°C, tipo universal
y de superficie, -25°C a +350 °C HK0210N
Tacómetro óptico, 100 rpm a 60 000 rpm HA1237
Pinzas amperimétricas
Calibre 200 AAC, 1 AAC/1 mVAC, ∅ cable máx 20 mm, conexión : bornas AM0014N
Calibre 200 AAC, 1 AAC/10 mVAC, ∅ cable máx 20 mm, conexión : bornas AM0016N
Calibre 1000AAC, 600 AAC, ∅ cable máx 43 mm, conexión : bornas AM1000N
Calibre 600 ADC, 600 AAC, ∅ cable máx 30 mm, conexión : bornas AM0600N
Shunts
30 ADC / 300 mV, ± 0.5% HA0170
50 ADC / 50 mV, ± 0.5% HA0512
300 ADC / 30 mV, ± 0.5% HA0300
Fusible
Fusible 6.3 x 32 mm, 10 A, 50 kA / 600 V AT0084
Fusible 6.3 x 32 mm, 0.63 A, 18 kA / 600 V AT0519
Varios
Estuche de transporte AE0190 Maleta de transporte (No. 30) HX0009
Un juego de cables de medida con sondas de seguridad, conectores « Banana » acodados AG0475A
