MANUAL DE USUARIO HIDDEN ADVANCE PRF0183971 ELICA

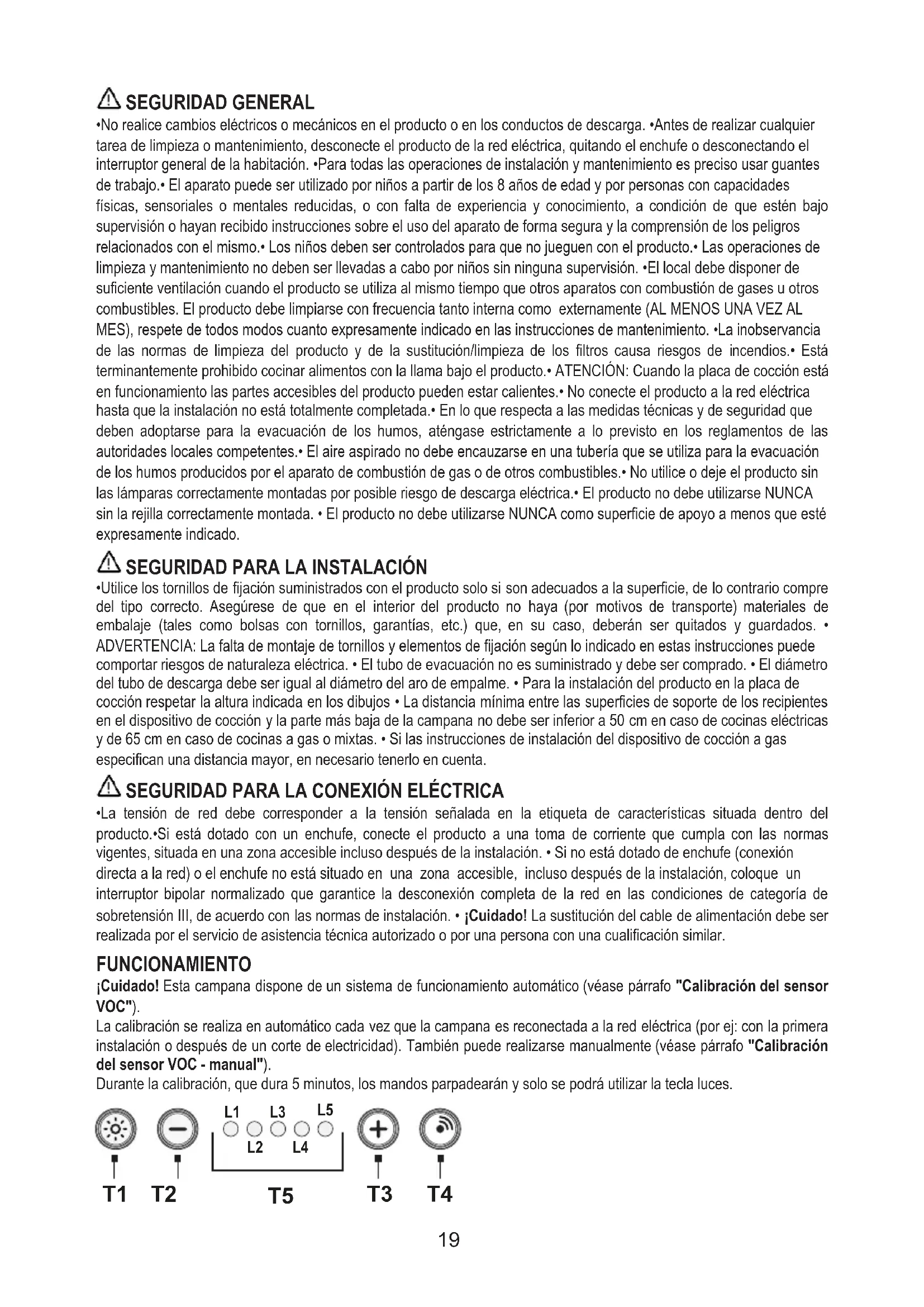

• No realice cambios eléctricos o mecánicos en el producto o en los conductos de descarga. •Antes de realizar cualquier tarea de limpieza o mantenimiento, desconecte el producto de la red eléctrica, quitando el enchufe o desconectando el interruptor general de la habitación. •Para todas las operaciones de instalación y mantenimiento es preciso usar guantes de trabajo.• El aparato puede ser utilizado por niños a partir de los 8 años de edad y por personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a condición de que estén bajo supervisión o hayan recibido instrucciones sobre el uso del aparato de forma segura y la comprensión de los peligros relacionados con el mismo.• Los niños deben ser controlados para que no jueguen con el producto.• Las operaciones de limpieza y mantenimiento no deben ser llevadas a cabo por niños sin ninguna supervisión. •El local debe disponer de suficiente ventilación cuando el producto se utiliza al mismo tiempo que otros aparatos con combustión de gases u otros combustibles. El producto debe limpiarse con frecuencia tanto interna como externamente (AL MENOS UNA VEZ AL MES), respete de todos modos cuanto expresamente indicado en las instrucciones de mantenimiento. •La inobservancia de las normas de limpieza del producto y de la sustitución/limpieza de los filtros causa riesgos de incendios.• Está terminantemente prohibido cocinar alimentos con la llama bajo el producto.• ATENCIÓN: Cuando la placa de cocción está en funcionamiento las partes accesibles del producto pueden estar calientes.• No conecte el producto a la red eléctrica hasta que la instalación no está totalmente completada.• En lo que respecta a las medidas técnicas y de seguridad que deben adoptarse para la evacuación de los humos, aténgase estrictamente a lo previsto en los reglamentos de las autoridades locales competentes.• El aire aspirado no debe encauzarse en una tubería que se utiliza para la evacuación de los humos producidos por el aparato de combustión de gas o de otros combustibles.• No utilice o deje el producto sin las lámparas correctamente montadas por posible riesgo de descarga eléctrica.• El producto no debe utilizarse NUNCA sin la rejilla correctamente montada. • El producto no debe utilizarse NUNCA como superficie de apoyo a menos que esté expresamente indicado.

SEGURIDAD PARA LA INSTALACIÓN

• Utilice los tornillos de fijación suministrados con el producto solo si son adecuados a la superficie, de lo contrario compre del tipo correcto. Asegúrese de que en el interior del producto no haya (por motivos de transporte) materiales de embalaje (tales como bolsas con tornillos, garantías, etc.) que, en su caso, deberán ser quitados y guardados. • ADVERTENCIA: La falta de montaje de tornillos y elementos de fijación según lo indicado en estas instrucciones puede comportar riesgos de naturaleza eléctrica. • El tubo de evacuación no es suministrado y debe ser comprado. • El diámetro del tubo de descarga debe ser igual al diámetro del aro de empalme. • Para la instalación del producto en la placa de cocción respetar la altura indicada en los dibujos • La distancia mínima entre las superficies de soporte de los recipientes en el dispositivo de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en caso de cocinas eléctricas y de 65 cm en caso de cocinas a gas o mixtas. • Si las instrucciones de instalación del dispositivo de cocción a gas especifican una distancia mayor, en necesario tenerlo en cuenta. SEGURIDAD PARA LA CONEXIÓN ELÉCTRICA

• La tensión de red debe corresponder a la tensión señalada en la etiqueta de características situada dentro del producto.•Si está dotado con un enchufe, conecte el producto a una toma de corriente que cumpla con las normas vigentes, situada en una zona accesible incluso después de la instalación. • Si no está dotado de enchufe (conexión directa a la red) o el enchufe no está situado en una zona accesible, incluso después de la instalación, coloque un interruptor bipolar normalizado que garantice la desconexión completa de la red en las condiciones de categoría de sobretensión III, de acuerdo con las normas de instalación. • ¡Cuidado! La sustitución del cable de alimentación debe ser realizada por el servicio de asistencia técnica autorizado o por una persona con una cualificación similar. FUNCIONAMIENTO ¡Cuidado! Esta campana dispone de un sistema de funcionamiento automático (véase párrafo "Calibración del sensor VOC"). La calibración se realiza en automático cada vez que la campana es reconectada a la red eléctrica (por ej: con la primera instalación o después de un corte de electricidad). También puede realizarse manualmente (véase párrafo "Calibración del sensor VOC - manual"). Durante la calibración, que dura 5 minutos, los mandos parpadearán y solo se podrá utilizar la tecla luces. T1 T2

19T1= LUCES ON/OFF. T2= OFF Motor o Reducción de la velocidad (ej: de 4 a 1). Desde cualquier posición que se encuentre la campana en funcionamiento, pulsando por 3” la tecla, el motor se apaga. T3= Aumenta la velocidad de aspiración. Pulsando la tecla T3 la campana se enciende 1° velocidad, si se sigue pulsando la tecla, la velocidad del motor se aumentará de la velocidad 1 a la intensiva. Teniendo pulsada la tecla por 3” se activa automáticamente la velocidad INTENSIVA. Cada velocidad corresponde al encendido del respectivo LED. Velocidad 1 led L1 Velocidad 2 led L2 Velocidad 3 led L3 Velocidad intensiva led L4 (intermitente). La velocidad intensiva está temporizada. La temporización estándar es de 5’, al final del cual la campana se coloca a velocidad 3. Para desactivar la función antes de que se agote el tiempo, pulse brevemente la tecla T2, la campana se coloca a la velocidad 3. Para apagar el motor mantenga presionada la tecla T2 por 3”. T4= Sensor ON/OFF. Activa o desactiva la función del sensor VOC. Pulsando la tecla la función VOC se activa y el led L5 se pone azul. Cuando la función sensor VOC está habilitada, el motor debe estar apagado (si el estado anterior era ON). La campana se encenderá a la velocidad más adecuada en función de los humos de cocción detectados por el sensor de la campana. T5= Indicador estado de funcionamiento Calibración del sensor VOC La calibración del sensor dura unos 5 minutos, al pulsar la tecla T4 la campana se enciende a la 1° velocidad (el led L5 fijo), mientras que los led L1 L2 L3 L4 comienzan a parpadear cíclicamente. La calibración está completada cuando los led L1 L2 L3 L4 se apagan seguidos de una señal acústica (beep). Durante la calibración es posible solo encender o apagar las luces. La calibración es necesaria para que el sensor con el que está equipada la campana funcione correctamente y puede ser: automática: cada vez que la campana es reconectada a la red eléctrica (por ej: con la primera instalación o después de un corte de electricidad). Manual: se debe llevar a cabo cuando se advierte un funcionamiento insatisfactorio del funcionamiento automático y debe realizarse cuando persisten las condiciones ambientales normales en la cocina. La calibración manual se activa teniendo pulsada por 6” la tecla T4. Selección de la placa de cocción Para utilizar mejor la función VOC es necesario seleccionar el tipo de placa de cocción correcto (gas - inducción o eléctrico). Con la campana y el sensor de VOC apagados, pulse simultáneamente las teclas T1 y T4 hasta que oiga una señal acústica (beep), suelte las teclas y vuelva a pulsar la tecla T1 o T4 para seleccionar la placa de cocción deseada según el diagrama siguiente: Led 1: placa de cocción a gas Led 2: placa de cocción eléctrica Led 3: placa de cocción de inducción la tecla preseleccionada permanece encendida para indicar que se ha realizado una selección, después de 10 segundos la tecla parpadea brevemente para indicar que se ha registrado la selección realizada. Señalación filtro grasas Después de 40 horas de funcionamiento el led L1 y L5 comienzan a parpadear. Cuando aparece este mensaje, el filtro de grasa instalado necesita ser lavado. Para resetear la señalación mantenga presionada la tecla T2 por 3”. Señalación filtro carbones Después de 160 horas de funcionamiento el led L2 y L5 comienzan a parpadear. Cuando aparece este mensaje el filtro de carbón instalado debe ser cambiado. Para resetear la señalación mantenga presionada la tecla T3 por 3”. En la modalidad estándar la señalación filtro carbones no está activa. En caso que se utilice la campana en versión filtrante es necesario habilitar la señalación filtro carbones. Activación de la señalización de filtro de carbones: 20Colocar la campana en OFF y tener pulsados contemporáneamente las teclas T2 y T3 durante 3” (si el led L2 parpadea significa que el filtro de carbón NO está activo), pulsar la tecla T3 para activar la función señalación filtro de carbón. Los led L2 y L5 están fijos, esperar 10” después de los cuales la función se activa seguida por una señal acústica (beep). Desactivación señalización filtro carbones: Colocar la campana en OFF y tener pulsados contemporáneamente las teclas T2 y T3 durante 3” (si el led L2 está fijo significa que el filtro de carbón está activo), los led L2 L5 están fijos, pulsando la tecla T3 el led L2 comienza parpadear, esperar 10” después de los cuales la función señalación filtro de carbones se desactiva seguida por una señal acústica (beep).

ADVERTENCIAS DE MANTENIMIENTO

• Limpieza: Para la limpieza use exclusivamente un paño humedecido con detergentes líquidos neutros. No utilice herramientas o instrumentos para la limpieza. Para el mantenimiento del producto ver las imágenes marcadas con este símbolo al final de la instalación.

• Filtro de grasas: El filtro de grasas metálico debe limpiarse una vez al mes con detergentes no agresivos, ya sea manualmente o en un lavavajillas a baja temperatura y en un ciclo corto. Para desmontar el filtro de grasas, tire de la palanca de liberación con muelle.

• Filtro de carbón (solo para versión filtrante): Es necesario sustituir el cartucho al máximo cada cuatro me- ses. NO puede lavarse o regenerarse. Como está indicado en la sección de los dibujos: retire el filtro de grasas, colo- que un filtro de carbón por lado y engánchelo al producto. Sustituya los filtros de grasas.

• Filtro de carbón activado lavable (solo para la versión filtrante): el filtro de carbón puede lavarse cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en su modelo - indique esta necesidad). Como se indica en la sección de dibujos: quite los filtros de grasa, retire el filtro de carbón y lave en agua caliente y detergentes adecuados o en un lavavajillas a 65°C (cuando lo lave en un lavavajillas, realice el ciclo de lavado completo sin la vajilla dentro). Elimine el exceso de agua sin dañar el filtro y, a continuación, introdúzcalo en el horno durante 10 minutos a 100°C para secarlo. Sustituya los filtros de grasas. Sustituya la alfombrilla cada 3 años y siempre que la tela esté dañada.

• Panel de aspiración perimetral (mantenimiento del panel) Desmontaje: a. tire del panel (LADO DELANTERO) firmemente hacia abajo b. desengánchelo de las bisagras traseras. Limpieza: el panel de aspiración debe limpiarse manualmente con detergentes no agresivos. Montaje: el panel debe engancharse en la parte trasera y fijarse en la parte delantera (fijación con imanes). ¡Atención! Verifique siempre que el panel esté bien fijado en su lugar.

• Sistema de Iluminación : El sistema de iluminación no es sustituible por el usuario, en caso de mal funcionamiento póngase en contacto con el servicio de asistencia técnica.

ELIMINACIÓN AL FINAL DE VIDA

Este aparato está marcado de acuerdo con la Directiva Europea 2012/19/CE - UK SI 2013 No.3113, Residuos de Aparatos Eléctricos y Electrónicos (RAEE). Asegúrandose de que este producto sea eliminado de modo cor- recto. El usuario contribuye a prevenir las potenciales consecuencias negativas para el ambiente y la salud. El símbolo en el producto o en la documentación adjunta indica que este producto no debe ser tratado como un desecho doméstico, sino que debe ser llevado a un punto de recolección adecuado para el reciclaje de aparatos eléctricos y electrónicos. Para la eliminación del producto siga las normativas locales para la eliminación de residuos. Para obtener más información sobre el tratamiento, la recuperación y el reciclaje de este producto, póngase en contacto con las autoridades locales, el servicio de recolección de residuos domésticos o con la tienda donde se ha comprado el producto. NORMATIVAS Equipo diseñado, probado y realizado respetando las normas sobre la Seguridad: EN/IEC 60335-1; EN/IEC 60335-2- 31, EN/IEC 62233. Rendimiento: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. 21NOTAS : las partes marcadas con este símbolo se pueden comprar por separado en los distribuidores especializados. : las partes marcadas con este símbolo son accesorios opcionales suministrados solo el algunos modelos y pueden comprarse en los sitios www.elica.com y www.shop.elica.com. PT - Avisos e instalação O produto está concebido para a aspiração de fumos e vapores da cozedura e destina-se apenas a uso doméstico.
