Turn X - Platine_disque Reloop - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tocadiscos de tracción directa, completamente manual
Marca	Reloop
Modelo	Turn X
Dimensiones (L x P x H)	460 x 367,3 x 172,6 mm
Peso	10,35 kg
Alimentación eléctrica	AC 100-240 V, 50/60 Hz, 3 W
Velocidades de reproducción	33 1/3, 45 y 78 RPM
Motor	Motor DC sin escobillas, 16 polos, 3 fases
Par de arranque	4500 gf.cm
Wow and flutter	< 0,1 % WRMS (JIS WTD)
Relación señal/ruido	> 60 dB (DIN-B)
Brazo de lectura	En forma de S, equilibrio estático, longitud efectiva 230 mm
Cápsula preinstalada	Ortofon 2M Blue (elíptica, fuerza de apoyo 1,8 g)
Salidas de audio	1 salida PHONO (dorada), 1 toma de tierra GND
Anti-skating	Rango de 0 a 3 g
Plato	Aluminio fundido a presión, 305 mm de diámetro, 2,1 kg
Patas ajustables	Sí, ajustables en altura
Cubierta antipolvo	Extraíble, con bisagras
Accesorios incluidos	Alfombrilla de goma, cable RCA, cable de alimentación, cabezal, contrapeso, manual
Mantenimiento	Limpiar con un paño ligeramente húmedo ; no usar solventes
Seguridad	Desconectar antes de limpiar ; no exponer a la humedad ; no abrir la carcasa

Preguntas frecuentes - Turn X Reloop

¿Cómo ajustar el contrapeso del brazo de lectura?

Coloque el brazo de lectura sobre el plato, baje el elevador, luego gire el contrapeso en el sentido de las agujas del reloj hasta que el brazo quede paralelo al plato. Vuelva a colocar el brazo en su soporte, ajuste el contrapeso a cero en la escala, luego gírelo hasta la fuerza de apoyo recomendada (1,8 g para la Ortofon 2M Blue).

¿Cómo reemplazar la cápsula (stylus)?

Desatornille los tornillos de fijación de la cápsula, desconecte los cables del cabezal, reemplace la cápsula por una nueva compatible (como la Ortofon 2M Blue), vuelva a conectar los cables respetando los colores (blanco L+, azul L-, rojo R+, verde R-), luego atornille y alinee con una plantilla.

¿Cómo conectar el tocadiscos a un amplificador?

Utilice el cable RCA suministrado para conectar la salida PHONO del tocadiscos a una entrada phono del amplificador. Conecte también el cable de tierra entre la toma GND del tocadiscos y la del amplificador. Enchufe la alimentación de red.

¿Qué hacer si no sale sonido de los altavoces?

Verifique que el tocadiscos esté encendido, que el cable RCA esté correctamente conectado a una entrada phono (y no line), que el cable de tierra esté conectado y que el amplificador esté en la fuente correcta. Asegúrese también de que la cubierta de la aguja esté retirada.

¿Cómo ajustar el anti-skating?

Gire la rueda de anti-skating para que indique el mismo valor que la fuerza de apoyo de la cápsula (por ejemplo, 1,8 g). Esto compensa la fuerza centrípeta y equilibra el brazo.

¿Cómo limpiar el tocadiscos y la cápsula?

Use un paño ligeramente húmedo para la carcasa y el plato. Para la cápsula, use un cepillo suave especial o un limpiador de stylus. Nunca use solventes, alcohol o productos abrasivos.

¿Cuál es la fuerza de apoyo recomendada para la Ortofon 2M Blue?

La fuerza de apoyo recomendada es de 1,8 g (18 mN). El rango permitido es de 1,6 a 2,0 g.

¿Cómo cambiar la velocidad de reproducción?

Use el interruptor ubicado en el tocadiscos (OFF/33/45/78) para seleccionar la velocidad deseada. El motor ajusta automáticamente la velocidad.

¿Por qué hay un zumbido (hum)?

Asegúrese de que el cable de tierra (GND) esté bien conectado entre el tocadiscos y el amplificador. Aleje el tocadiscos de fuentes de interferencia electromagnética (transformadores, cables de alimentación). Verifique también que los cables RCA estén bien insertados.

¿Cómo guardar o transportar el tocadiscos?

Use el embalaje original si es posible. Antes del transporte, retire el disco, baje el brazo de lectura, fije el elevador, y guarde la cubierta. Evite golpes y temperaturas extremas.

MANUAL DE USUARIO Turn X Reloop

Manual de instrucciones

iATENCIÓN!

En aras de su propia seguridad, ilea detenidamente este manual de instrucciones antes de la primera puesta en marcha! Todas las personas relacionadas con el montaje, la puesta en marcha, la operación, el mantenimiento y la reparación de este equipo deben estar correctamente cualificadas y haber leído con atención este manual de instrucciones. Este producto cumple con los requisitos de las directivas europeas y nacionales, se ha comprobado la conformidad y las declaraciones y los documentos correspondientes están en posesión del fabricante.

CE

WARNUNGI

Para evitar incendios o descargas eléctricas, ino sumerja este equipo en agua u otras sustancias líquidas! ¡Nunca abra la carcasa!

¡Conservar para su uso posterior!

www.reloop-hifi.com

Reloop

Global Distribution GmbH & Co. KG

Schuckertstr. 28

48153 Muenster / Germany

© 2022

TURNX

Premium Class HiFi

Turntable System

Bedienungsanleitung

Instruction Manual

Mode d'emploi

Manual de instrucciones

Deutsch....04-07

English 08-11

Français....12-15

Español 16-19

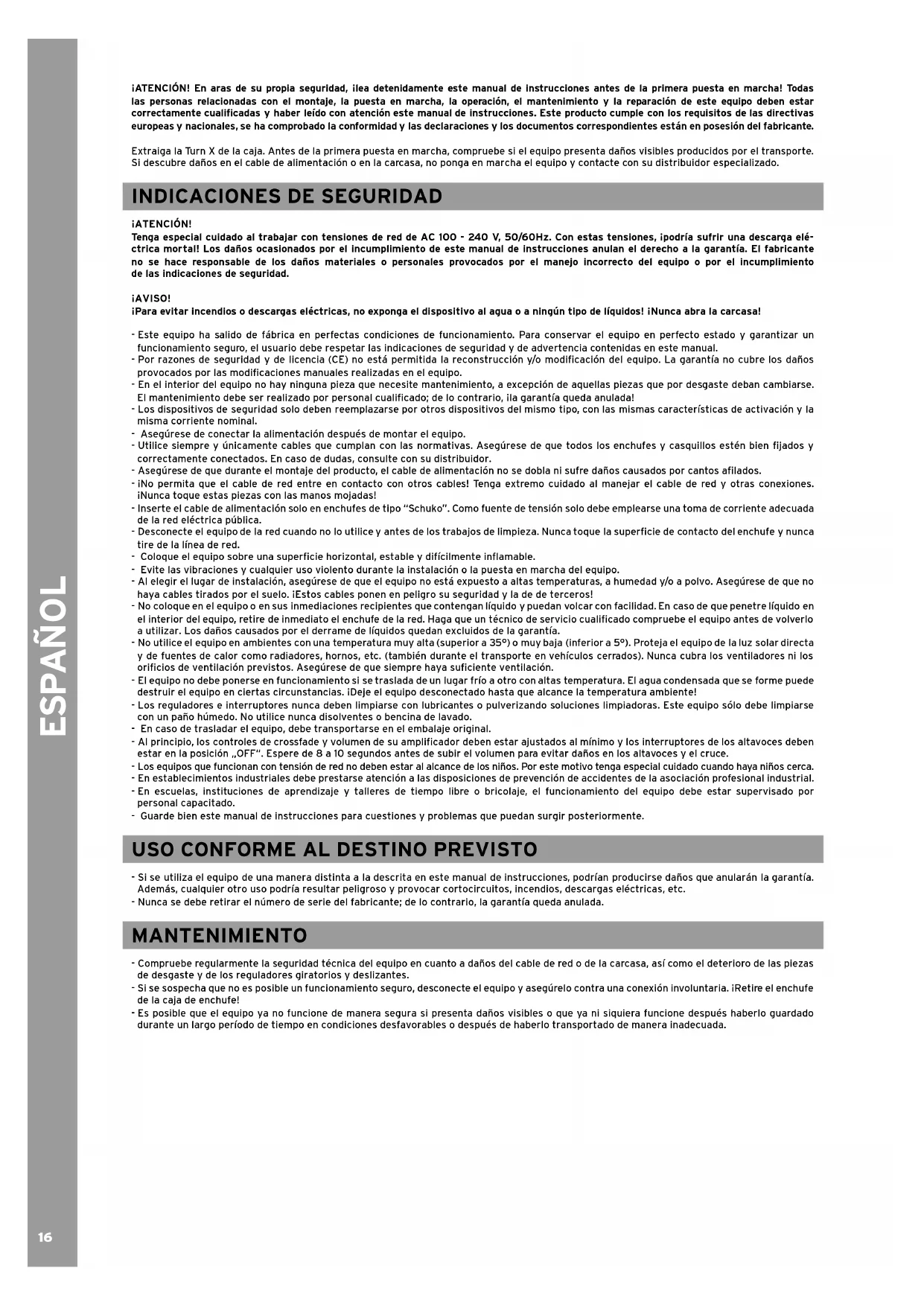

¡ATENCIÓN! En aras de su propia seguridad, ilea detenidamente este manual de instrucciones antes de la primera puesta en marcha! Todas las personas relacionadas con el montaje, la puesta en marcha, la operación, el mantenimiento y la reparación de este equipo deben estar correctamente cualificadas y haber leído con atención este manual de instrucciones. Este producto cumple con los requisitos de las directivas europeas y nacionales, se ha comprobado la conformidad y las declaraciones y los documentos correspondientes están en posesión del fabricante.

Extraiga la Turn X de la caja. Antes de la primera puesta en marcha, compruebe si el equipo presenta daños visibles producidos por el transporte. Si descubre daños en el cable de alimentación o en la carcasa, no ponga en marcha el equipo y contacte con su distribuidor especializado.

INDICACIONES DE SEGURIDAD

¡ATENCIÓN!

Tenga especial cuidado al trabajar con tensiones de red de AC 100 - 240 V, 50/60Hz. Con estas tensiones, ipodría sufrir una descarga eléctrica mortal! Los daños ocasionados por el incumplimiento de este manual de Instrucciones anulan el derecho a la garantía. El fabricante no se hace responsable de los daños materiales o personales provocados por el manejo incorrecto del equipo o por el incumplimiento de las indicaciones de seguridad.

iAVISO!

¡Para evitar Incendlos o descargas eléctricas, no exponga el dispositivo al agua o a ningún tipo de líquidos! ¡Nunca abra la carcasa!

• Este equipo ha salido de fábrica en perfectas condiciones de funcionamiento. Para conservar el equipo en perfecto estado y garantizar un funcionamiento seguro, el usuario debe respetar las indicaciones de seguridad y de advertencia contenidas en este manual.
• Por razones de seguridad y de licencia (CE) no está permitida la reconstrucción y/o modificación del equipo. La garantía no cubre los daños provocados por las modificaciones manuales realizadas en el equipo.
• En el interior del equipo no hay ninguna pieza que necesite mantenimiento, a excepción de aquellas piezas que por desgaste deban cambiarse. El mantenimiento debe ser realizado por personal cualificado; de lo contrario, ila garantía queda anulada!
• Los dispositivos de seguridad solo deben reemplazarse por otros dispositivos del mismo tipo, con las mismas características de activación y la misma corriente nominal.
• Asegúrese de conectar la alimentación después de montar el equipo.
• Utilice siempre y únicamente cables que cumplan con las normativas. Asegúrese de que todos los enchufes y casquillos estén bien fijados y correctamente conectados. En caso de dudas, consulte con su distribuidor.
• Asegúrese de que durante el montaje del producto, el cable de alimentación no se dobla ni sufre daños causados por cantos afilados.
• ¡No permita que el cable de red entre en contacto con otros cables! Tenga extremo cuidado al manejar el cable de red y otras conexiones. ¡Nunca toque estas piezas con las manos mojadas!
• Inserte el cable de alimentación solo en enchufes de tipo "Schuko". Como fuente de tensión solo debe emplearse una toma de corriente adecuada de la red eléctrica pública.
• Desconecte el equipo de la red cuando no lo utilice y antes de los trabajos de limpieza. Nunca toque la superficie de contacto del enchufe y nunca tire de la línea de red.
• Coloque el equipo sobre una superficie horizontal, estable y difícilmente inflamable.
• Evite las vibraciones y cualquier uso violento durante la instalación o la puesta en marcha del equipo.
• Al elegir el lugar de instalación, asegúrese de que el equipo no está expuesto a altas temperaturas, a humedad y/o a polvo. Asegúrese de que no haya cables tirados por el suelo. ¡Estos cables ponen en peligro su seguridad y la de de terceros!
• No coloque en el equipo o en sus inmediaciones recipientes que contengan líquido y puedan volcar con facilidad. En caso de que penetre líquido en el interior del equipo, retire de inmediato el enchufe de la red. Haga que un técnico de servicio cualificado compruebe el equipo antes de volverlo a utilizar. Los daños causados por el derrame de líquidos quedan excluidos de la garantía.
• No utilice el equipo en ambientes con una temperatura muy alta (superior a 35°) o muy baja (inferior a 5°). Proteja el equipo de la luz solar directa y de fuentes de calor como radiadores, hornos, etc. (también durante el transporte en vehículos cerrados). Nunca cubra los ventiladores ni los orificios de ventilación previstos. Asegúrese de que siempre haya suficiente ventilación.
• El equipo no debe ponerse en funcionamiento si se traslada de un lugar frío a otro con altas temperatura. El agua condensada que se forme puede destruir el equipo en ciertas circunstancias. ¡Deje el equipo desconectado hasta que alcance la temperatura ambiente!
• Los reguladores e interruptores nunca deben limpiarse con lubricantes o pulverizando soluciones limpiadoras. Este equipo sólo debe limpiarse con un paño húmedo. No utilice nunca disolventes o bencina de lavado.
• En caso de trasladar el equipo, debe transportarse en el embalaje original.
• Al principio, los controles de crossfade y volumen de su amplificador deben estar ajustados al mínimo y los interruptores de los altavoces deben estar en la posición „OFF“. Espere de 8 a 10 segundos antes de subir el volumen para evitar daños en los altavoces y el cruce.
• Los equipos que funcionan con tensión de red no deben estar al alcance de los niños. Por este motivo tenga especial cuidado cuando haya niños cerca.
• En establecimientos industriales debe prestarse atención a las disposiciones de prevención de accidentes de la asociación profesional industrial.
• En escuelas, instituciones de aprendizaje y talleres de tiempo libre o bricolaje, el funcionamiento del equipo debe estar supervisado por personal capacitado.
• Guarde bien este manual de instrucciones para cuestiones y problemas que puedan surgir posteriormente.

USO CONFORME AL DESTINO PREVISTO

• Si se utiliza el equipo de una manera distinta a la descrita en este manual de instrucciones, podrían producirse daños que anularán la garantía. Además, cualquier otro uso podría resultar peligroso y provocar cortocircuitos, incendios, descargas eléctricas, etc.
• Nunca se debe retirar el número de serie del fabricante; de lo contrario, la garantía queda anulada.

MANTENIMIENTO

• Compruebe regularmente la seguridad técnica del equipo en cuanto a daños del cable de red o de la carcasa, así como el deterioro de las piezas de desgaste y de los reguladores giratorios y deslizantes.
• Si se sospecha que no es posible un funcionamiento seguro, desconecte el equipo y asegúrelo contra una conexión involuntaria. ¡Retire el enchufe de la caja de enchufe!
• Es posible que el equipo ya no funcione de manera segura si presenta daños visibles o que ya ni siquiera funcione después haberlo guardado durante un largo período de tiempo en condiciones desfavorables o después de haberlo transportado de manera inadecuada.

• Cubierta de polvo + 2x bisagra
• alfombrilla de goma
- cable de alimentación
- cable RCA & conexión a tierra (conexión dorada)
- cápsula fonocaptora con Ortofon 2M Blue (preinstalado)
- Plato giradiscos
- manual de instrucciones
- contrapeso

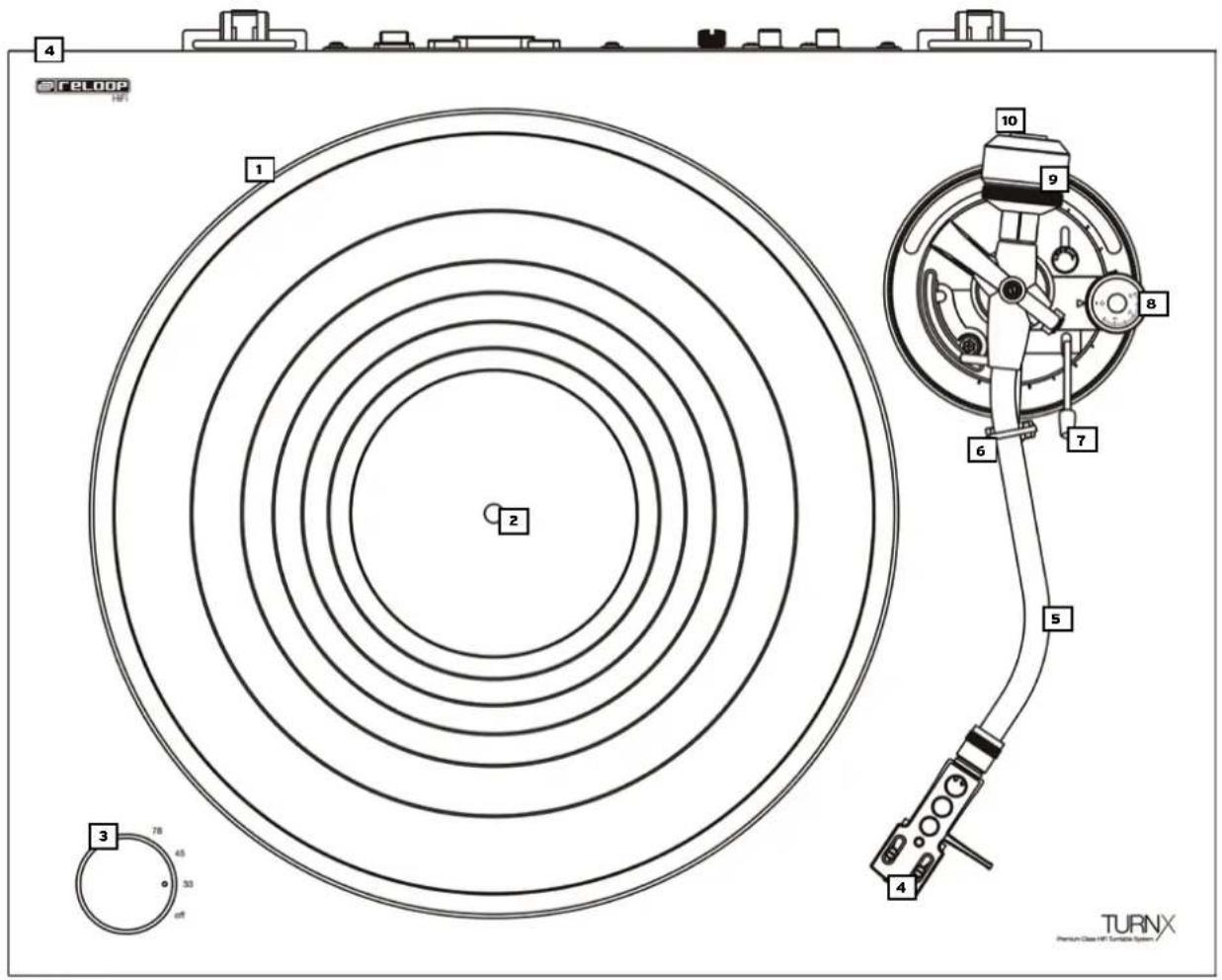

DENOMINACIÓN

1. Plato giradiscos
2. Eje
3. Interruptor OFF/33/45/78
4. Cápsula fonocaptora con Ortofon 2M Blue (preinstalado)
5. Brazo fonocaptor (con conexión SME)
6. Soporte del brazo
7. Elevador del brazo
8. Rueda anti-deslizamiento (anti-skating)
9. Contrapeso
10. Escala de contrapeso
11. Salida de audio (Phono/RCA conexión dorada)
12. Cubierta de polvo
13. Bisagras para la cubierta de polvo
14. Conexión de la fuente de alimentación
15. Interruptor de ON/OFF
16. Conexión a tierra (GND)
17. Pies ajustables en altura

CONFIGURACIÓN Y CONEXIONES

1. Fije el plato giradiscos -1- al motor, para ello, coloque el plato giradiscos sobre el eje -2-.
2. Coloque la esterilla de goma suministrada por encima del eje -2-, sobre el plato giradiscos -1-.
3. Inserte el contrapeso -9- en el brazo fonocaptor -10-.

¡AVISO! La escala de contrapeso tiene que quedar indicando hacia delante.

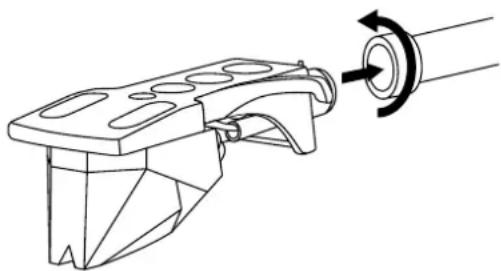

1. Atornille la cápsula -4- en el brazo -5-. El Cápsula fonocaptora es fácil de cambiar, si es necesario (ver más abajo).

a) Primero afloje los tornillos de sujeción de la cápsula fonocaptora y extraiga el cable del sistema fonocaptor suministrado.
b) Retire el sistema de fonocaptor viejo de la cápsula fonocaptora.
c) Ahora conecte los cables de conexión de la cápsula con las conexiones del sistema fonocaptor y preste atención a la asignación de cables (ver más abajo).

Color: Canal y polaridad
I. Blanco (L+) Izquierda,	polaridad +
II. Azul (L-)	Izquierda, polaridad -
III. Rojo (R+)	Derecha, polaridad +
IV. Verde (R-) Derecha,	polaridad -

d) Apriete con firmeza los tornillos de sujeción en la cápsula fonocaptora.
e) Ajuste la aguja del tocadiscos con ayuda de una plantilla CAP (Cartridge Protractor) según el principio Baerwald en la cápsula de la aguja.

1. Conecte el cable RCA incluido a la salida de audio -11- y a una entrada de fono de su amplificador o sistema de sonido HiFi. Conecte además el cable de tierra a la conexión de tierra -16- de su Turn X y del amplificador o sistema de sonido HiFi.
2. Conecte el cable de red a la clavija de conexión -14- y un enchufe.

OPERACIÓN

1. Contrapeso

Mueva el brazo -5- hasta situarlo justo antes del plato giradiscos -1-. Ajuste el elevador del brazo -7- a la posición „DOWN”. Ajuste el contrapeso -9- girándolo en sentido horario de manera que el brazo -5- no suba ni baje; es decir, debe quedar equilibrado y paralelo al plato. Dirija de nuevo el brazo -5- a su soporte -6-. Ajuste la escala de contrapeso en el contrapeso -9-, de manera que la posición „0“ quede por encima de la línea de marcado. Continúe girando el contrapeso en sentido horario hasta que la escala indique el valor correspondiente a la fuerza recomendada para la aguja del sistema fonocaptor.

2. Rueda anti-desilizamiento (anti-skating)

Ajuste la rueda -8- de forma que el valor de la fuerza de la aguja corresponda con la fuerza de la aguja del sistema fonocaptor.

3. Conectar la corriente

Después de realizar todas las conexiones, encienda el equipo con el interruptor ON/OFF -15-.

4. Reproducción

Coloque el disco sobre la esterilla de goma del plato giradiscos -1-. Seleccione la velocidad adecuada para su disco con el interruptor OFF/33/45/78 -3-. Retire el protector de la aguja del sistema de captación -4-. Coloque el elevador del plato -7- en la posición „UP“ (arriba) y mueva el brazo de tono -5- sobre la parte del disco que desea reproducir. A continuación, coloque el elevador del tóner -7- en la posición „ABAJO“ para que el tóner descienda sobre la ranura del disco.

¡AVISO! Es posible dejar el elevador del brazo permanentemente en la posición „DOWN“ y bajar el brazo manualmente a la posición deseada. Al hacerlo, asegúrese de no dañar la aguja del sistema fonocaptor.

5. Reproducción de discos de 78 RPM (Shellac)

Tenga también en cuenta que debe elegir un sistema de cartuchos adecuado para discos de 78 RPM de goma laca.

6. Cubierta (protección contra el polvo)

Coloque el guardapolvo sobre las bisagras y luego inserte las bisagras en los soportes -13- previstos. La cubierta protege del polvo y ofrece un almacenamiento seguro del tocadiscos. Sin embargo, recomendamos retirar la cubierta durante la reproducción de discos de vinillo; de lo contrario, podrían producirse interferencias en el sonido. Además, el tocadiscos se debe colocar, en la medida de lo posible, sobre una superficie sin resonancias como por ejemplo una tarima multicapa o una tarima de madera.

DATOS TÉCNICOS

Sección de la plataforma giratoria:

• Tipo de plataforma giratoria: ....Accionamiento directo, totalmente manual
• Accionamiento: ....Accionamiento directo upper-torque con controlador de
  cuarzo y rotación precisa
• Motor: Motor DC, 16 polos, 3 fases, sin escobillas
• Velocidades de rotación: 33 1/3, 45 Y 78 RPM
• Par de arranque: 4500 gf.cm
• Tiempo de arranque/Modificación R.P.M: ....<0,3 s
• Wow y Flutter: ....Menos del 0,1% WRMS (JIS WTD)
• Relación S/N: Más de 60dB (DIN-B)
• Sistema de frenado: ......Freno electrónico

Plato giratorio:

• Plato giratorio: ......fundición de aluminio
• 305 mm de diámetro
• 2,1 kg peso

Sección del brazo de tono:

• Tipo de brazo de tono:....Forma de S estática y equilibrada
• Longitud efectiva del brazo: 230 mm
• Voladizo: 15 mm
• Ángulo de desalineación: ....< 3°
• Margen de ajuste VTA: 0-6 mm
• Peso con cápsula de aguja incluida: 17 - 25g
• Rango de Anti-Skating: 0-3 g
• Conexiones: ....1 salida PHONO (dorada), 1 conexión a tierra GND

Cartucho:

• Ortofon 2M Blue
• Tensión de salida a 1000 Hz, 5 cm/seg.: 5,5 mV
• Balance de canales a 1 kHz: ....1,5 dB
• Separación de canales a 1 kHz: ....25 dB
• Separación de canales a 15 kHz: ....15 dB
• Respuesta en frecuencia: 20-20.000 Hz + 2 / -1 dB
• Capacidad de seguimiento a 315 Hz con la fuerza de seguimiento recomendada: ......80 ↔ μm
• Conformidad, dinámica, lateral: 20 ⇔ μm/mN
• Tipo de aguja: ......Elíptica desnuda
• Radio de la punta de la aguja:....r/R 8/18 ↔ μm
• Rango de fuerza de seguimiento: 1,6-2,0 g (16-20 mN)
• Fuerza de seguimiento recomendada: 1,8 g (18 mN)
• Ángulo de seguimiento: 20°
• Impedancia interna, resistencia DC: 1,3 kOhm
• Inductancia interna: 700 mH
• Resistencia de carga recomendada: 47 kOhm
• Capacidad de carga recomendada: 150-300 pF
• Color del cartucho, cuerpo/estilo: ......Negro/Azul
• Peso del cartucho: 7,2 g

General:

• Fuente de alimentación: AC EN 100\~240V, 50/60 HZ
• Consumo de energía: 3W
• Dimensiones: 460(A) x 367,3(P) x 172,6(H) mm
• Peso: 10,35 kg

Nota: Las especificaciones técnicas están sujetas a cambios sin previo aviso. Los datos indicados son aproximados.

SERVICIO Y ASISTENCIA

Si necesita ayuda adicional o tiene preguntas técnicas

puede ponerse en contacto con nuestro equipo de asistencia:

Sujeto a modificaciones.

Ilustraciones similares a las del producto original.

Salvo error de imprenta.
